第十五章第五节　家庭用电—2020秋九年级沪科版物理全册导学课件（17张）

第十五章　探究电路
第五节　家庭用电

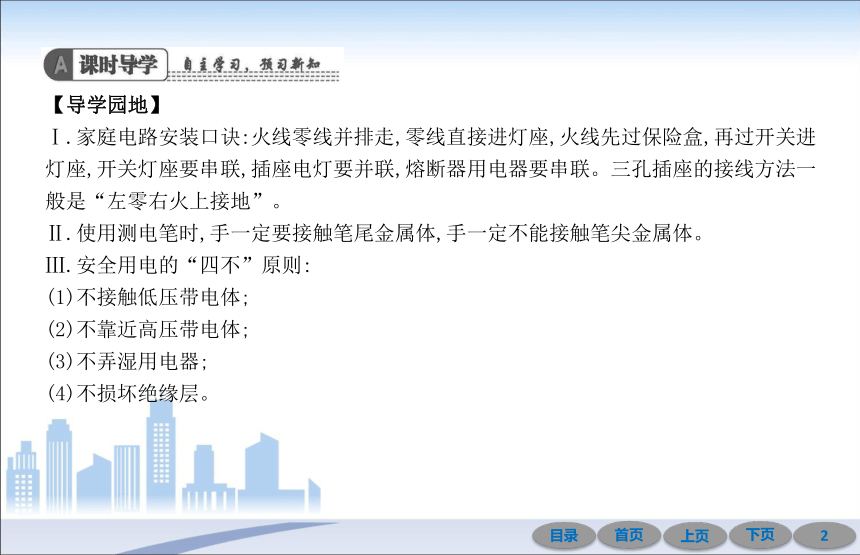

【导学园地】
Ⅰ.家庭电路安装口诀:火线零线并排走,零线直接进灯座,火线先过保险盒,再过开关进灯座,开关灯座要串联,插座电灯要并联,熔断器用电器要串联。三孔插座的接线方法一般是“左零右火上接地”。
Ⅱ.使用测电笔时,手一定要接触笔尾金属体,手一定不能接触笔尖金属体。
Ⅲ.安全用电的“四不”原则:
(1)不接触低压带电体;
(2)不靠近高压带电体;
(3)不弄湿用电器;
(4)不损坏绝缘层。

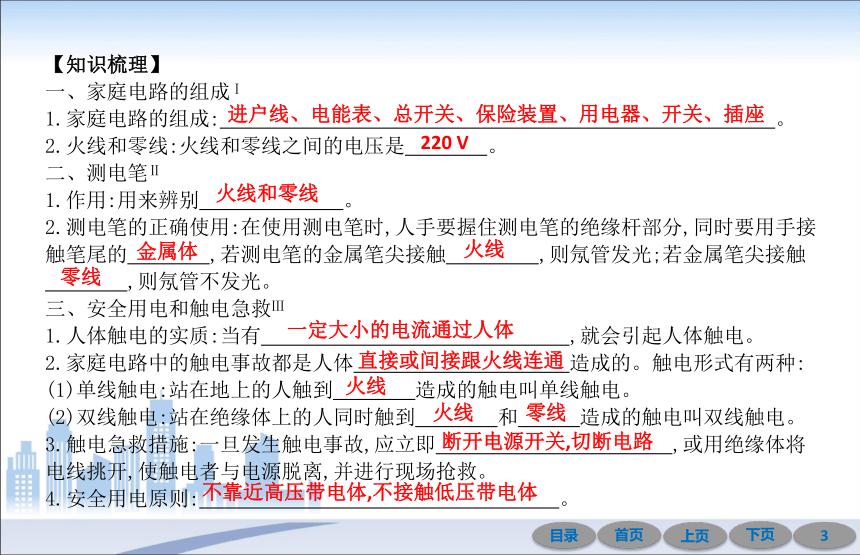

【知识梳理】
一、家庭电路的组成Ⅰ
1.家庭电路的组成:　 。?
2.火线和零线:火线和零线之间的电压是　　　　。?
二、测电笔Ⅱ
1.作用:用来辨别　　　　　　　。?
2.测电笔的正确使用:在使用测电笔时,人手要握住测电笔的绝缘杆部分,同时要用手接触笔尾的　　　　,若测电笔的金属笔尖接触　　　 　,则氖管发光;若金属笔尖接触
　　　　,则氖管不发光。?
三、安全用电和触电急救Ⅲ
1.人体触电的实质:当有　　　　　　　　　　　　　　　,就会引起人体触电。?
2.家庭电路中的触电事故都是人体　　　　　　　 　造成的。触电形式有两种:?
(1)单线触电:站在地上的人触到　　　　造成的触电叫单线触电。?
(2)双线触电:站在绝缘体上的人同时触到　　　　和　　　造成的触电叫双线触电。?
3.触电急救措施:一旦发生触电事故,应立即　　　　　　　　　 　,或用绝缘体将电线挑开,使触电者与电源脱离,并进行现场抢救。?
4.安全用电原则:　 。?
进户线、电能表、总开关、保险装置、用电器、开关、插座
220 V
火线和零线
金属体
火线
零线
一定大小的电流通过人体
直接或间接跟火线连通
火线
火线
零线
断开电源开关,切断电路
不靠近高压带电体,不接触低压带电体

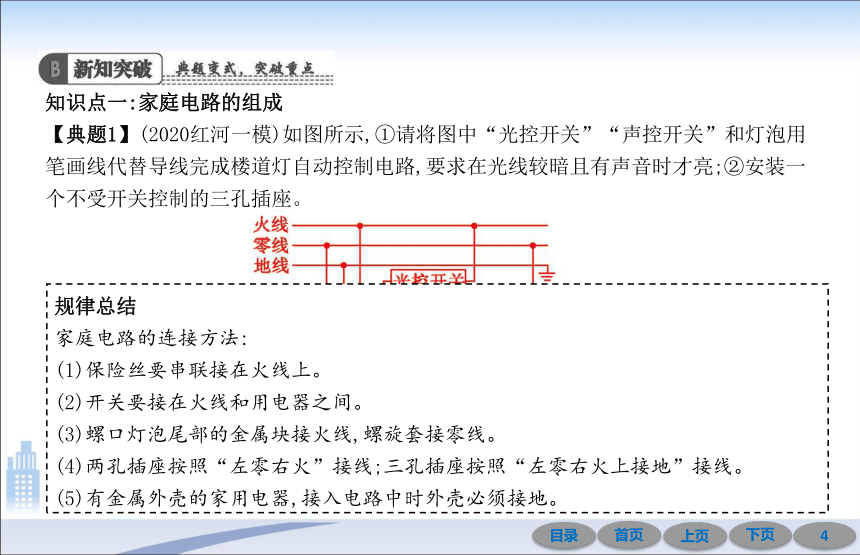

知识点一:家庭电路的组成
【典题1】(2020红河一模)如图所示,①请将图中“光控开关”“声控开关”和灯泡用笔画线代替导线完成楼道灯自动控制电路,要求在光线较暗且有声音时才亮;②安装一个不受开关控制的三孔插座。
规律总结
家庭电路的连接方法:
(1)保险丝要串联接在火线上。
(2)开关要接在火线和用电器之间。
(3)螺口灯泡尾部的金属块接火线,螺旋套接零线。
(4)两孔插座按照“左零右火”接线;三孔插座按照“左零右火上接地”接线。
(5)有金属外壳的家用电器,接入电路中时外壳必须接地。

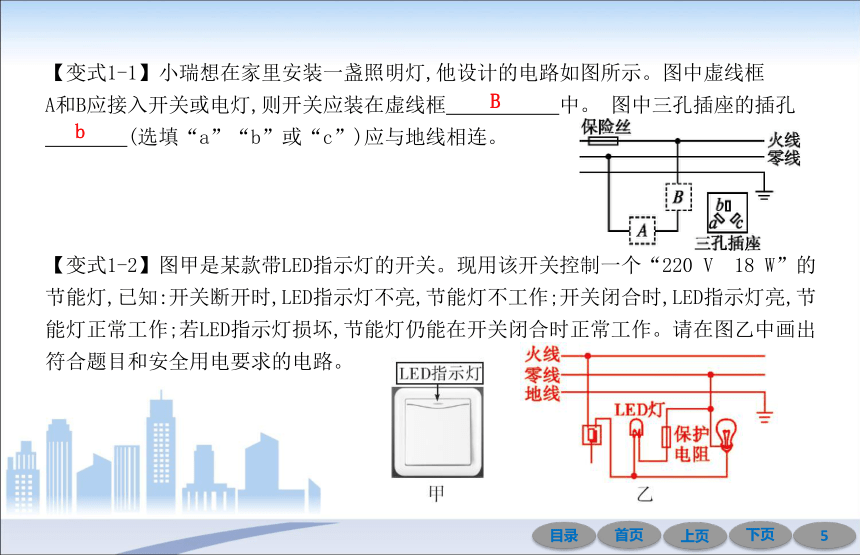

【变式1-1】小瑞想在家里安装一盏照明灯,他设计的电路如图所示。图中虚线框
A和B应接入开关或电灯,则开关应装在虚线框　　　 　中。 图中三孔插座的插孔
　　　　(选填“a”“b”或“c”)应与地线相连。?
【变式1-2】图甲是某款带LED指示灯的开关。现用该开关控制一个“220 V　18 W”的节能灯,已知:开关断开时,LED指示灯不亮,节能灯不工作;开关闭合时,LED指示灯亮,节能灯正常工作;若LED指示灯损坏,节能灯仍能在开关闭合时正常工作。请在图乙中画出符合题目和安全用电要求的电路。
B
b

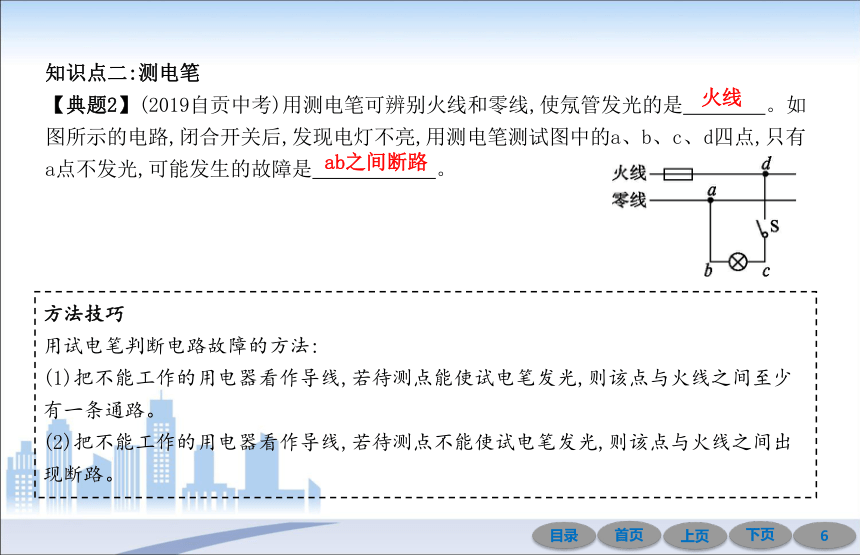

知识点二:测电笔
【典题2】(2019自贡中考)用测电笔可辨别火线和零线,使氖管发光的是　　　　。如图所示的电路,闭合开关后,发现电灯不亮,用测电笔测试图中的a、b、c、d四点,只有
a点不发光,可能发生的故障是　　 　　。?
火线
ab之间断路
方法技巧
用试电笔判断电路故障的方法:
(1)把不能工作的用电器看作导线,若待测点能使试电笔发光,则该点与火线之间至少有一条通路。
(2)把不能工作的用电器看作导线,若待测点不能使试电笔发光,则该点与火线之间出现断路。

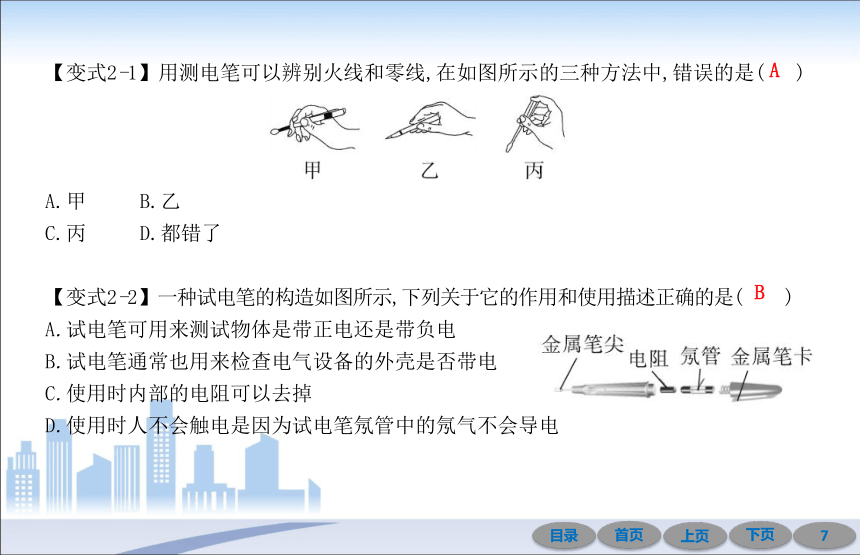

【变式2-1】用测电笔可以辨别火线和零线,在如图所示的三种方法中,错误的是(　 )
A.甲 B.乙
C.丙 D.都错了
【变式2-2】一种试电笔的构造如图所示,下列关于它的作用和使用描述正确的是(　　)
A.试电笔可用来测试物体是带正电还是带负电
B.试电笔通常也用来检查电气设备的外壳是否带电
C.使用时内部的电阻可以去掉
D.使用时人不会触电是因为试电笔氖管中的氖气不会导电
A
B
知识点三:安全用电
【典题3】如图所示,一个带金属外壳的用电器,有甲、乙、丙三个触点(可接通或断
开)。使用过程中,当人站在地上,身体一部分接触到金属外壳时,最有可能造成触电事故的是三个触点处于( 　)
A.触点甲、乙、丙接通
B.触点甲、丙断开,触点乙接通
C.触点甲、乙断开,触点丙接通
D.触点甲接通,触点乙、丙断开
B
名师点睛
把握触电实质,避免触电事故:
(1)触电的实质:有一定大小的电流通过人体或其他动物。
(2)触电发生的两个必要条件:
①有较大的电压加在人体或其他动物上。
②构成闭合的回路。
【变式3-1】下列四种情况中,人相对安全的是(请同学们千万不要尝试做本实验)( 　)
【变式3-2】(2018昆明中考)关于安全用电,图中错误的是(　　)
A.使用试电笔的方法 B.开关接在火线上
C.螺口灯的螺旋金属接在零线上 D.三孔插座应有接地线
B
A
【基础巩固练】
1.在使用如图所示的插线板时发现:只有在开关闭合时,指示灯才能
发光,插孔才可以提供工作电压,即使指示灯损坏,开关闭合时插孔也
能提供工作电压。下图中插线板电路连接符合上述现象及安全用电要求的是(　 )
　
2.在晓彤家的其他用电器正常工作的情况下,白炽灯泡在开关闭合后不发光,下列原因不可能的是(　 )
A.灯泡的灯丝断了 B.灯头内的电线断了
C.灯头、开关等处的接线松动 D.晓彤家电路的电压过低
A
D
3.许多家用电器的三脚插头都有一个特别之处:三脚插头中与用电器金属外壳连接的那个插脚比另两个插脚要稍长,如图所示,这样设计是为了( 　)
A.方便识别火线和零线插脚
B.延长插头使用寿命
C.使插头的造型更美观
D.插头插入插座时,电器外壳先接地;拔出时,电器外壳后离开地线,确保安全
4.电虽是人类的“好朋友”,但不遵守安全用电原则,也会被它伤害。下列做法符合安全用电原则的是( 　)
A.有金属外壳的家用电器,一定要将外壳接地
B.家用电器起火时应迅速用水扑灭
C.家中多个大功率用电器应接在同一插线板上使用
D.控制用电器的开关一定要接在零线上
D
A
5.下列环境中,雷雨天打手机相对安全的是( 　)
6.(2019菏泽中考)如图所示,关于家用插座说法中,正确的是(　 　)
A.开关串联在干路中,指示灯与各组插孔并联在电路中
B.开关、指示灯和各组插孔并联在电路中
C.开关、指示灯和各组插孔串联在电路中
D.各组插孔串联在一起与指示灯并联在电路中
D
A
7.(2019威海中考)下列做法符合安全用电常识的是(　　)
A.雷雨天时,不要在开阔地行走,但可躲在大树下
B.家庭电路中,开关应接在火线与用电器之间
C.使用试电笔时,手不要接触笔尾金属体,以免触电
D.家用电器起火时,应立即用水扑灭
8.(2019德州中考)如图是某家庭电路的一部分,下列说法正确的是(　　)
A.电冰箱接入三孔插座后其外壳与零线相连
B.断开开关S时,用试电笔接触A点氖管发光,接触B点时氖
管不会发光
C.保险丝烧断后可用铜丝代替
D.闭合开关S时,电灯不亮,保险丝未烧断,可能是电灯短路
B
B
9.如图所示,在三孔插座的A、B、C三孔中,连接火线的是　　　　孔,
通过三脚插头和家用电器的金属外壳相连的是　　　　孔。?
10.如图所示,闭合开关,电灯不亮,用试电笔接触D点时氖管发
光,接触E点时不发光,说明D、E间　　　　。若试电笔接触A至
F各点都发光,说明　 。?
11.如图所示的家庭电路, 要求将开关、灯泡和带保险丝的三孔插座正确连入电路中。
B
C
开路
进户零线开路
【核心素养练】
12.如图所示,图中鸟A提示鸟B:“快飞,你会触电的!”鸟B说:“你怎么不怕?”。请分析两只鸟的对话是否合理,并说明理由。
鸟A的说法合理。
因为鸟B与灯泡并联,电路一旦接通,其两端电压为220 V,
通过的电流较大,故有触电危险。
1.(2019昆明中考)如果家庭电路中发生短路,那么(　　)
A.用电器仍然正常工作
B.灯泡烧坏
C.电灯发暗
D.保险丝烧断
2.(2019黔东南、黔西南、黔南州中考)“珍爱生命,安全用电”是公民日常生活中必备的安全意识。我国家庭电路的电压是　　　　V;在家庭电路中,为了防止触电,必须把用电器的开关连接在　　　　线上;当发现家用电器或电线失火时,必须先　　　　电源,然后再救火。?
D
220
火
断开
3.(2019毕节中考)如图是空调的三脚插头与三孔插座,请运用物理知识回答下列问题:
(1)三脚插头中较长的脚E与空调的什么部位相连?
(2)针对日常生活中浪费电能的现象及用电习惯,说出两种节约电能的方法。
(1)插座的正确接法为,左零右火,中间接地线;
而插头较长的脚E与空调的金属外壳相连;
(2)在日常生活中,我们要养成节约用电的良好习惯,
例如:尽量使用节能灯,随手关灯等。
