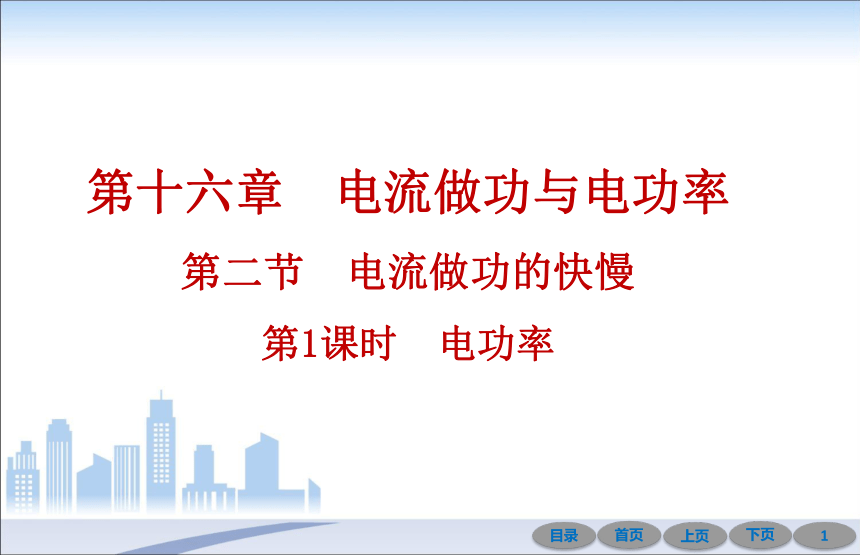

第十六章　电流做功与电功率第二节　电流做功的快慢
第1课时　电功率

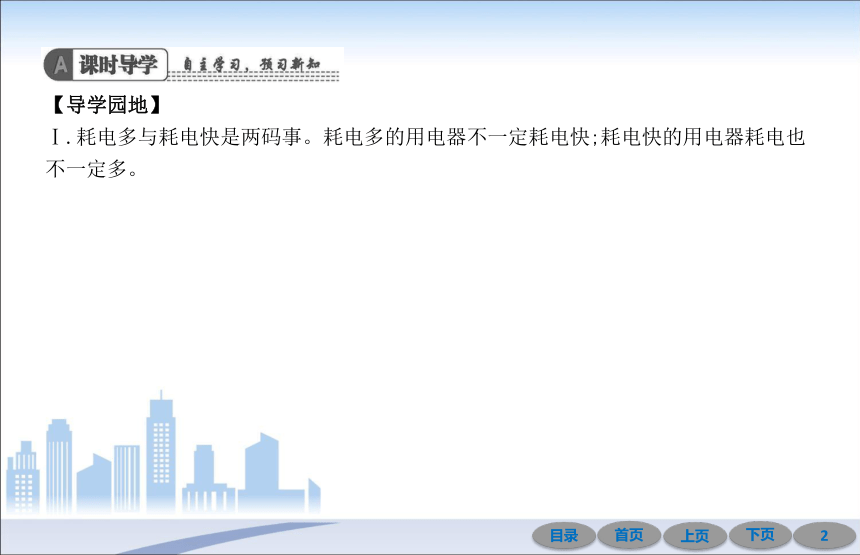

【导学园地】
Ⅰ.耗电多与耗电快是两码事。耗电多的用电器不一定耗电快;耗电快的用电器耗电也不一定多。

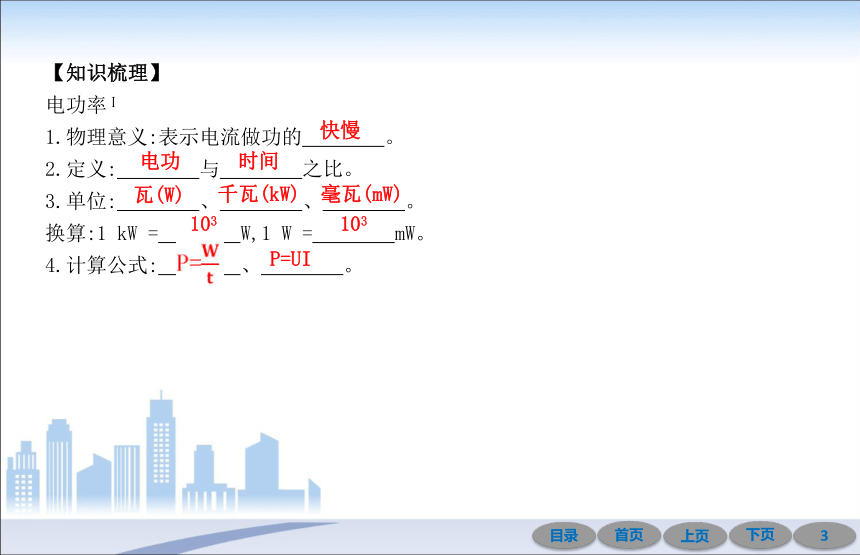

【知识梳理】
电功率Ⅰ
1.物理意义:表示电流做功的　　　　。?
2.定义:　　　　与　　　　之比。?
3.单位:　　　　、　　　　、　　　　。?
换算:1 kW =　　　　W,1 W =　　　　mW。?
4.计算公式:　　　　、　　　　。?
快慢
电功
时间
瓦(W)
千瓦(kW)
毫瓦(mW)
103
103
P=UI

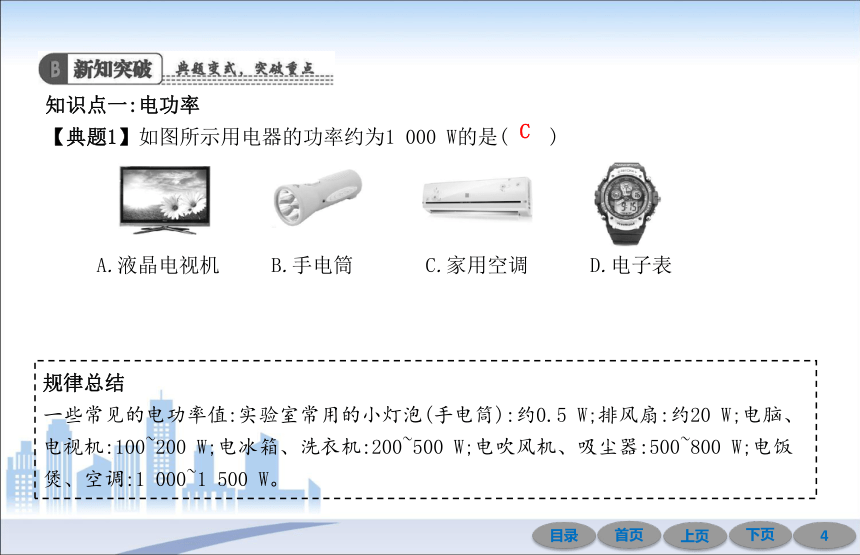

知识点一:电功率
【典题1】如图所示用电器的功率约为1 000 W的是(　　)
A.液晶电视机 B.手电筒 C.家用空调 D.电子表
C
规律总结
一些常见的电功率值:实验室常用的小灯泡(手电筒):约0.5 W;排风扇:约20 W;电脑、电视机:100~200 W;电冰箱、洗衣机:200~500 W;电吹风机、吸尘器:500~800 W;电饭煲、空调:1 000~1 500 W。

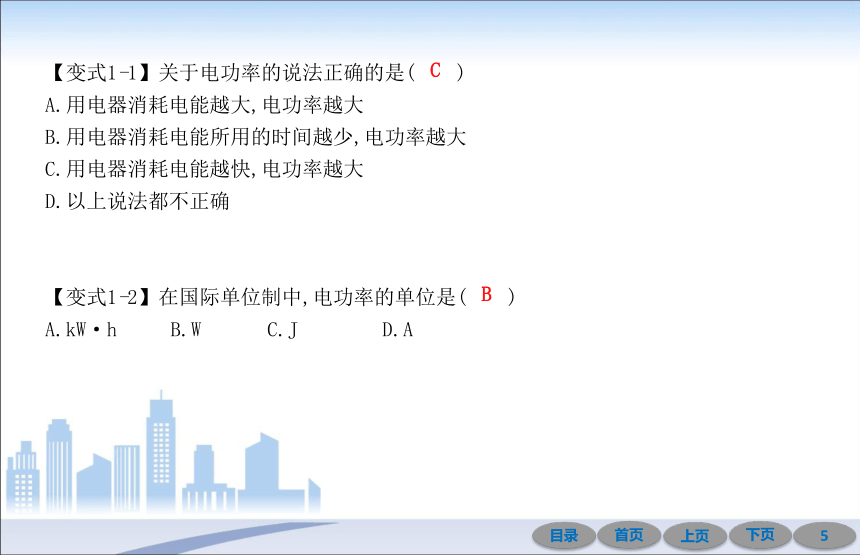

【变式1-1】关于电功率的说法正确的是(　 )
A.用电器消耗电能越大,电功率越大
B.用电器消耗电能所用的时间越少,电功率越大
C.用电器消耗电能越快,电功率越大
D.以上说法都不正确
【变式1-2】在国际单位制中,电功率的单位是(　 )
A.kW·h B.W C.J D.A
C
B
知识点二:电功率的大小
【典题2】(2019保山模拟)如图甲是通过电阻R和小灯泡L的电流随电压变化的图像。若将它们接入如图乙所示的电路中,电源电压3 V,当只闭合开关S时,小灯泡的实际功率为　　　　W;再闭合开关S1,经过10 s电路消耗的电能为　　　　J。?
2.4
规律总结
应用电功率公式进行计算时,应注意的两个问题
(1)由P=UI可知,电功率的大小等于用电器两端的电压和通过它的电流的乘积,所以有1 W=1 V·A。在进行计算时,要注意单位要统一。
(2)灵活选用公式P= 或P=UI。解决实际问题时,要看使用哪个公式更为方便,就使用哪一个。其中,P=UI可变形为:U= ,I= 。
36

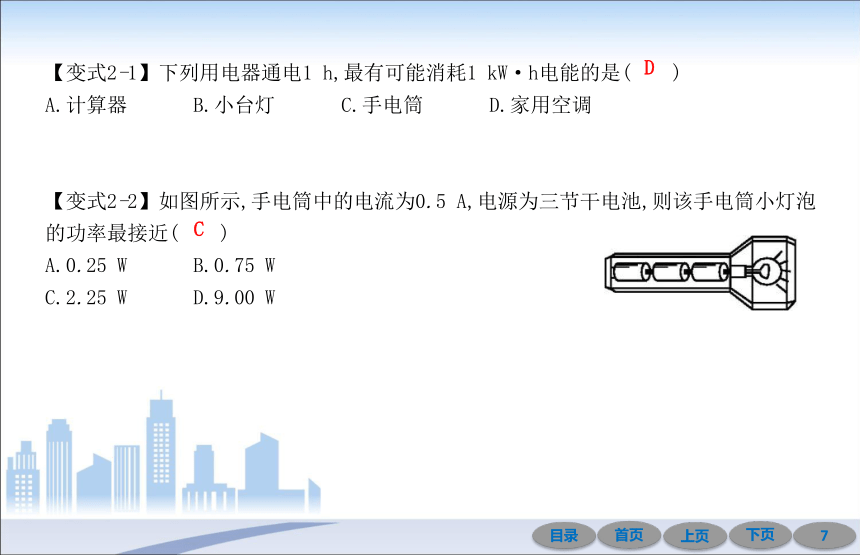

【变式2-1】下列用电器通电1 h,最有可能消耗1 kW·h电能的是(　 )
A.计算器 B.小台灯 C.手电筒 D.家用空调
【变式2-2】如图所示,手电筒中的电流为0.5 A,电源为三节干电池,则该手电筒小灯泡的功率最接近( 　)
A.0.25 W B.0.75 W
C.2.25 W D.9.00 W
D
C
易错点:电功率概念的理解
1.有几位同学对电功率这个概念,有以下几种理解,你认为正确的是(　　)
A.电功率是表示电流通过用电器时做功多少的物理量
B.电功率是表示电流通过用电器时做功快慢的物理量
C.电功率大的用电器工作时消耗的电能一定多
D.电功率大的用电器工作时所用的时间一定少
2.下列关于电功、电功率的一些说法中正确的是(　　)
A.用电器消耗的电功率越大,则电流做功越快
B.用电器消耗的电功率越小,则电流做的功就越少
C.千瓦和千瓦时都是电功率的单位
D.通过用电器的电流做功越多,则用电器功率就越大
3.(2020昆明景洪区质检)电功率是表示电流做功快慢的物理量,它是电流在单位时间内做的功。甲电动机在5 s内做功15 000 J,乙电动机在2 s内做功8 000 J,则　　　　 (选填“甲”或“乙”)电动机做功较快。?
B
A
乙
易错提醒
根据电功率的公式P= 可知,电功率的大小取决于消耗电能的多少和所用时间的长短两个因素,不能误认为消耗的电能越多电功率越大或所用时间越短电功率越大。
【基础巩固练】
1.下列数据中,最接近实际情况的是(　 )
A.普通家用照明灯的工作电流约为2 A
B.家用手电筒的额定功率约为200 W
C.一节新干电池的电压约为1.5 V
D.电饭锅加热煮饭时的功率约为100 W
2.(2019咸宁中考)如图所示,电源电压U保持不变,电阻R为定值电阻。如果再给R连接一个电阻,接入电路中,使电路消耗电功率的增加量较小,可行的是(　　)
A.给R串联一个较小的电阻
B.给R串联一个较大的电阻
C.给R并联一个较小的电阻
D.给R并联一个较大的电阻
C
D
3.陈明利用电能表测量某个家用电器的电功率,当电路中只有这个电器连续工作时,
测得在1 h内消耗的电能为1.2 kW·h,那么这个用电器是( 　)
A.液晶电视机 B.台式计算机 C.家用空调 D.电冰箱
4.(2020昭通质检)如果加在某定值电阻两端的电压变化了3 V,通过该电阻的电流由0.1 A增加到0.3 A,则该电阻的电功率变化了(　　)
A.0.6 W B.1.2 W C.1.35 W D.0.15 W
5.(2020昆明五华区二模)如图所示的电路,电源电压为3 V 且保持不变,定值电阻R1=
1 Ω,滑动变阻器R2阻值范围为0~4 Ω。闭合开关S,在滑片从左向右移动的过程中,下列说法正确的是(　　)
A.滑动变阻器的最大功率为1.44 W
B.滑动变阻器的最大功率为2 W
C.滑动变阻器的最大功率为2.25 W
D.电压表示数从0 V增大到2.4 V
C
B
C
6.两个电阻R1和R2串联在电路中,R1和R2两端的电压之比是2∶3,若将它们并联在电路
中,R1和R2的电功率之比是(　 )
A.4∶9 B.2∶3
C.3∶2 D.2∶5
7.(2019宜昌中考)小明家的电能表标有3 000 revs/(kW·h),一次实践活动中测得该电能表的转盘在2 min内转了40转,则2 min内电流做的功为　　　　J,用电器的总功率为
　　　　W。?
8.小阳在实验室测量小灯泡的电功率。当小灯泡两端电压为2.5 V
时,电流表的示数如图所示,此时通过小灯泡的电流为　　　　A,
则小灯泡的电功率为　　　　W。?
C
4.8×104
400
0.2
0.5
9.如表是某空调机上的铭牌,它正常工作1 h所消耗的电能为　　　　kW·h。
10.(2020曲靖麒麟一模)华为手机Mate20上市后深受消费者的喜爱,已知该手机待机时电流约为10 mA,电压为5 V,则待机功率为　　　　W,若一块原装电池充满电可供其待机工作200 h,则该电池充满电时储存的电能为　　　 　J。?
11.下课后李老师去关闭微机房的总电闸时,发现如图所示的电
能表转盘在缓慢地转动,他利用手表估测了一下,2 min转盘转动
了5 r,那么2 min内消耗了　　　 　J电能;经检查发现,原来
机房内还有20台型号相同的电脑显示器处于待机状态,则一台电
脑显示器的待机功率约为　　　　W。?
0.04
{5940675A-B579-460E-94D1-54222C63F5DA}额定电压
220 V
额定频率
50 Hz
制冷额定功率
40 W
质量
10 kg
0.05
3.6×104
7.2×103
3
12.(2019江西中考)如图所示,将规格相同的小灯泡按照甲、乙两种连接方式接入电压均为U且保持不变的电路中,通过分别调节滑动变阻器R1和R2使所有灯泡均正常发光。则甲、乙两电路中的总电流之比I1∶I2=　　 　　,而电路的总功率之比P1∶P2=
　 　。?
13.(2019淮安中考)如图所示,电源电压恒定不变,R为定值电阻。闭
合开关,当滑动变阻器滑片置于1位置时,电压表的示数为4 V,电流
表示数为 0.2 A;当滑片由1移至2位置(如图虚线位置)时,电压表示
数为 3 V,电流表示数为0.3 A。则滑片置于1位置时滑动变阻器接
入电路的阻值为　　　　Ω,滑片由1移至2位置的过程中,定值电阻R的电功率变化量
为　　　　W。?
2∶1
2∶1
20
0.5
14.在探究电功率跟电流、电压的关系实验中,小丽同学设计了如图所示的电路。
(1)此电路是用来探究电功率跟　　　　关系的;小丽通过观察____________________
______________来判断灯的功率大小,并通过比较两个电压表的示数,得出实验结论。?
(2)请你帮助小丽重新设计一个电路来探究电功率跟另一因素的关系,应该添加的器材:?　　　　　　　　 　　;?
简述你所设计的电路的连接情况:___________________________________________
_________________________________________________________________________。
电压
两个电流表(或电流表)
两灯泡并联,每一个支路上各连接一个电流表(或
两灯泡并联,干路上连一个电流表,另一个电流表连接在其中一支路上)
小灯泡的亮暗程度(或
灯泡的亮度)
【核心素养练】
15.某兴趣小组探究串联电路中电阻消耗的电功率与电流的关系,电路如图甲所示。滑动变阻器滑片P从最右端向最左端移动的过程中,R1的U-I图像如图乙所示。求:
(1)R1的阻值。
(2)电路消耗的最大功率。
(3)当R2消耗的电功率为0.5 W时,R2的阻值。
解：(1)10 Ω　(2)3.6 W　(3)2 Ω
1.(2019淄博中考)新型PTC发热材料可以自动调节电路的电功率,在生活中广泛应用。图甲是PTC调试工作电路,R0是保护电阻,阻值恒定;RT是PTC电阻,阻值随温度变化的图像如图乙所示。闭合开关S,当温度从20 ℃升高到60 ℃的过程中(　　)
A.电流表示数先变小后变大
B.电压表示数先变大后变小
C.电压表与电流表示数的比值先变小后变大
D.保护电阻R0消耗的功率先变小后变大
C
2.(2019潍坊中考改编)如图所示电路中,电源电压不变,R1为定值电阻,闭合开关S,
当滑动变阻器滑片P向右移动时,下列判断正确的是(　　)
A.电流表A的示数变大
B.电压表V1的示数变大
C.电路中消耗的总功率变小
D.电压表V2与电流表A示数的比值变小
3.(2019铜仁中考)如图所示,电路中电源电压不变,已知R1=2R2,闭合开关S,则通过R1与通过R2的电流之比I1∶I2=　　　　;R1与R2的电功率之比P1∶P2=　　　　。?
A
1∶2
1∶2
