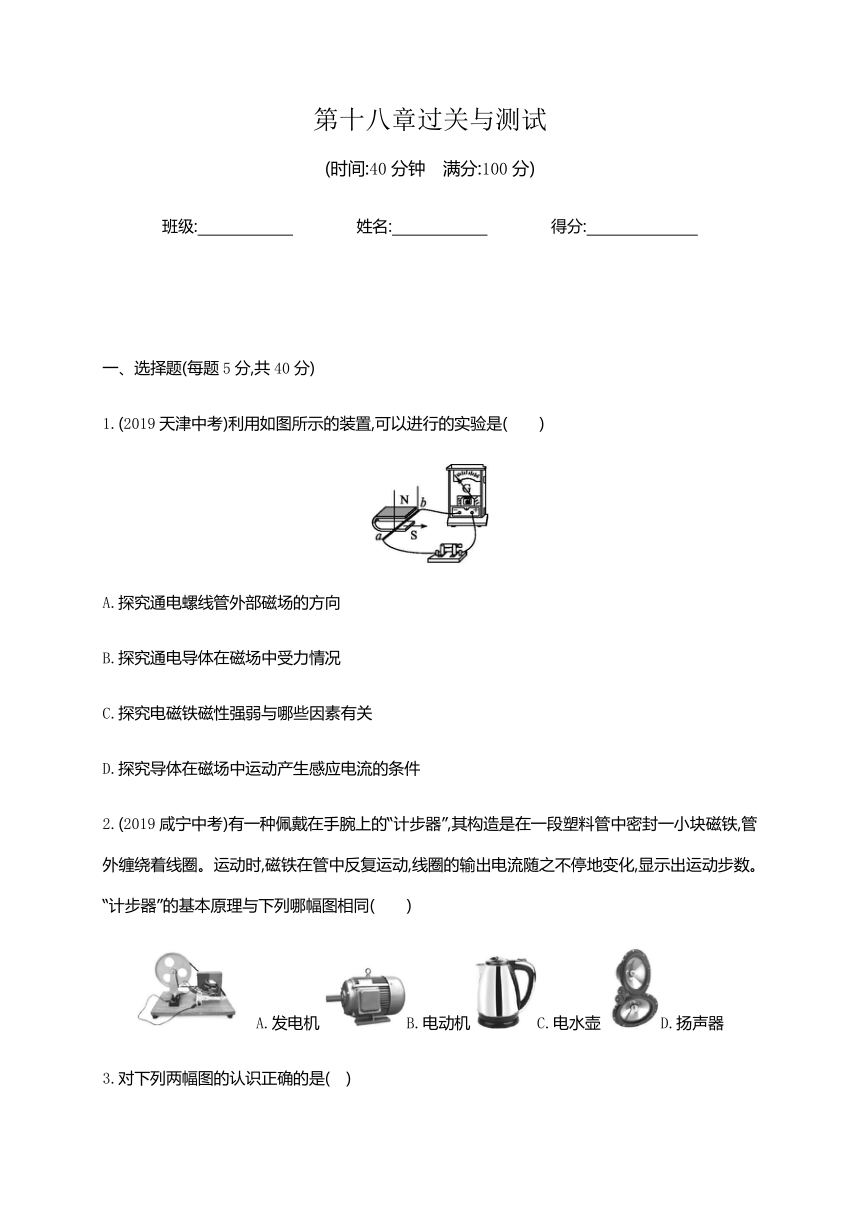

第十八章电能从哪里来过关与测试—2020秋九年级沪科版物理全册导学检测

第十八章过关与测试
(时间:40分钟　满分:100分)
班级:　　　　　　　　　　姓名:　　　　　　　　　　得分:　　　　　　?
　　　　　　 　　　　　 　　　　　
一、选择题(每题5分,共40分)
1.(2019天津中考)利用如图所示的装置,可以进行的实验是(　　)
A.探究通电螺线管外部磁场的方向
B.探究通电导体在磁场中受力情况
C.探究电磁铁磁性强弱与哪些因素有关
D.探究导体在磁场中运动产生感应电流的条件
2.(2019咸宁中考)有一种佩戴在手腕上的“计步器”,其构造是在一段塑料管中密封一小块磁铁,管外缠绕着线圈。运动时,磁铁在管中反复运动,线圈的输出电流随之不停地变化,显示出运动步数。“计步器”的基本原理与下列哪幅图相同(　　)
　A.发电机 B.电动机 C.电水壶 D.扬声器

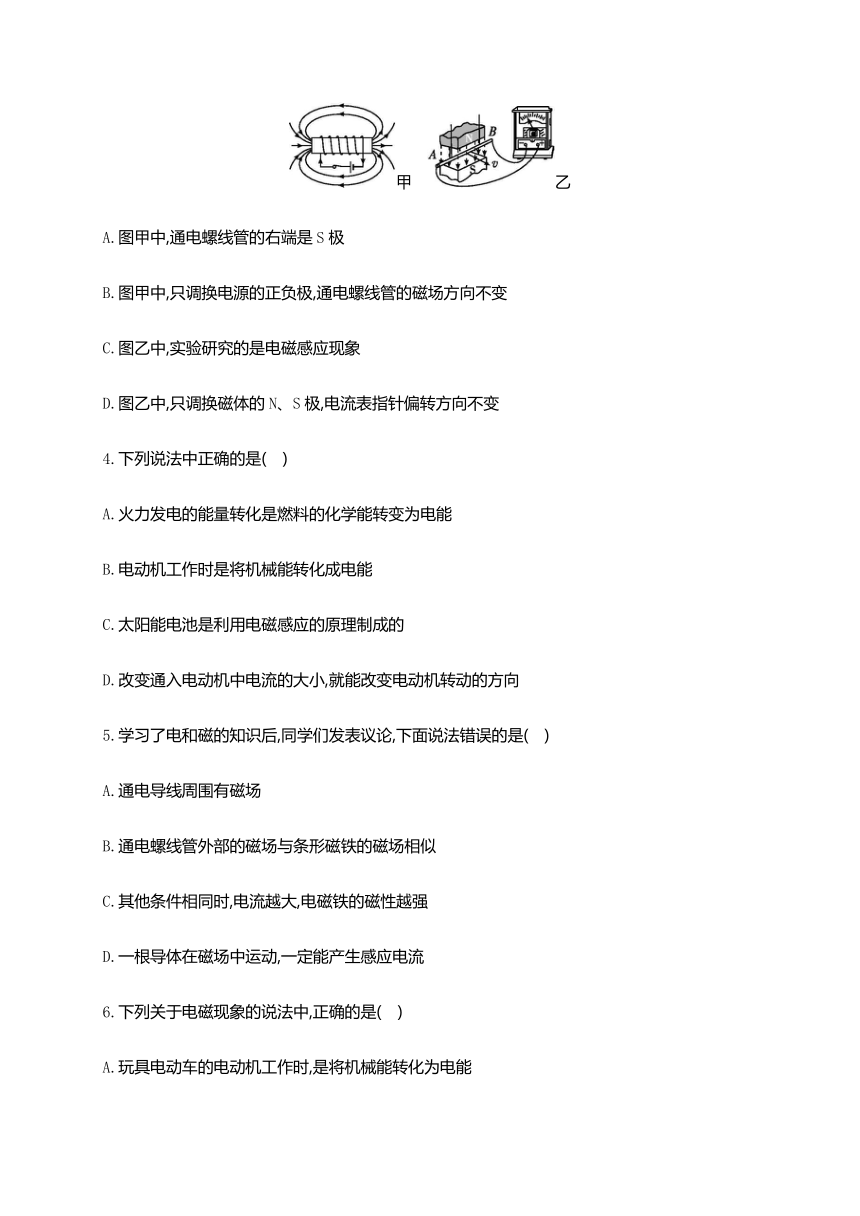

3.对下列两幅图的认识正确的是(　)
甲　乙
A.图甲中,通电螺线管的右端是S极
B.图甲中,只调换电源的正负极,通电螺线管的磁场方向不变
C.图乙中,实验研究的是电磁感应现象
D.图乙中,只调换磁体的N、S极,电流表指针偏转方向不变
4.下列说法中正确的是(　)
A.火力发电的能量转化是燃料的化学能转变为电能
B.电动机工作时是将机械能转化成电能
C.太阳能电池是利用电磁感应的原理制成的
D.改变通入电动机中电流的大小,就能改变电动机转动的方向
5.学习了电和磁的知识后,同学们发表议论,下面说法错误的是(　)
A.通电导线周围有磁场
B.通电螺线管外部的磁场与条形磁铁的磁场相似
C.其他条件相同时,电流越大,电磁铁的磁性越强
D.一根导体在磁场中运动,一定能产生感应电流
6.下列关于电磁现象的说法中,正确的是(　)
A.玩具电动车的电动机工作时,是将机械能转化为电能
B.发电机是利用电磁感应现象制成的
C.闭合电路的部分导体在磁场中运动时,一定产生感应电流
D.通电导体在磁场中的受力方向只与电流方向有关

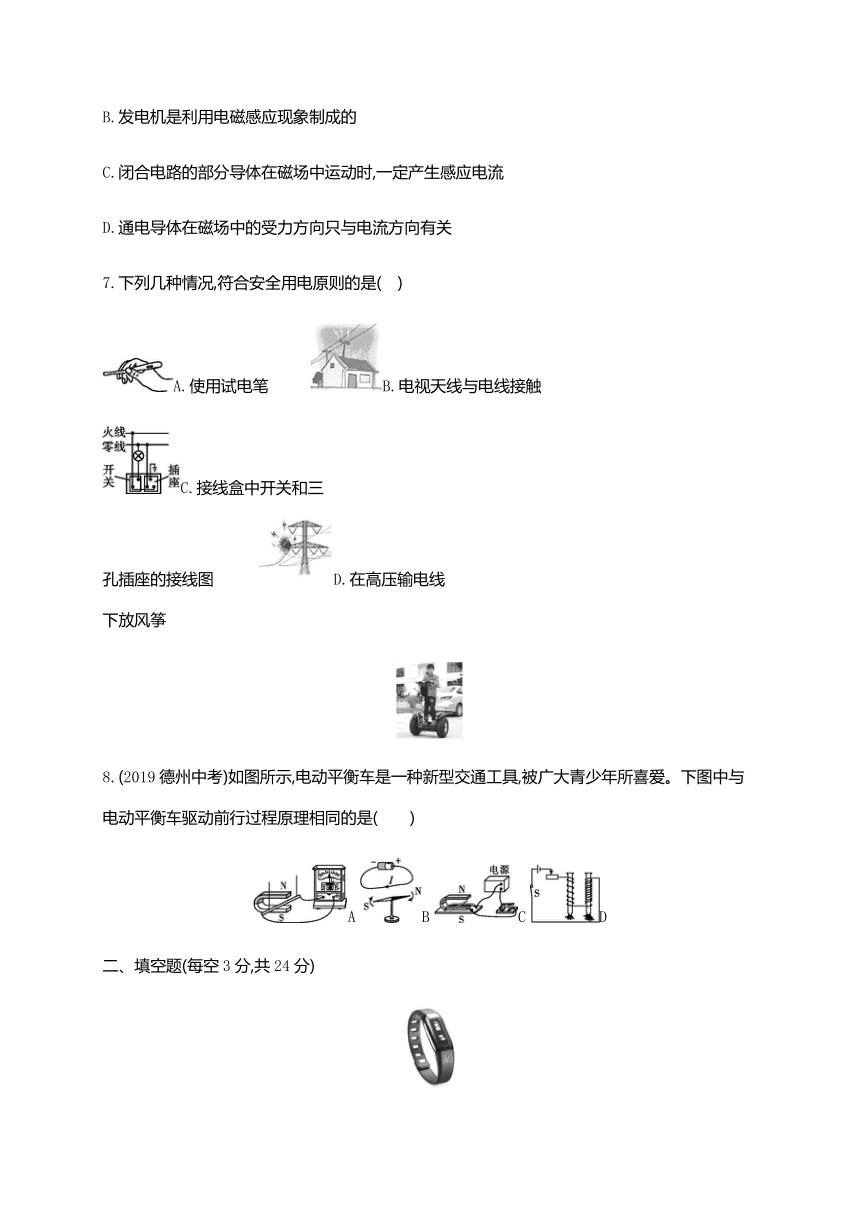

7.下列几种情况,符合安全用电原则的是(　)
A.使用试电笔 B.电视天线与电线接触
C.接线盒中开关和三
孔插座的接线图 D.在高压输电线
下放风筝
8.(2019德州中考)如图所示,电动平衡车是一种新型交通工具,被广大青少年所喜爱。下图中与电动平衡车驱动前行过程原理相同的是(　　)
A B C D
二、填空题(每空3分,共24分)
9.(2019广安中考)如图所示是一款“运动手环”,其主要部分是一段内置一小块磁铁的密闭空塑料管,管外缠绕着线圈,戴着这种手环走路时,塑料管跟着手一起运动、磁铁则在管内反复运动,线圈中便会产生电流,液晶屏上就会显示出运动的步数,此过程利用了　　　　的原理,将　　　　能转化为电能。?
10.发光二极管只允许电流从二极管的正极流入,负极流出。如图所示,使磁铁在线圈中左右移动,此时会看见两只发光二极管轮流发光。该装置发光根据的是　　　　原理,生活中根据这一原理工作的机器有　　　　。小波同学认为用一只发光二极管也可以,为什么要用两只呢?对小波同学的想法,你是如何看待的?　?
?
11.(2020昆明西山区一模)如图甲所示是扬声器的示意图,当线圈中通入携带声音信息、时刻变化的电流时,纸盆就会发出声音,这是利用了?
　　　　　　　　　　的原理;图乙是探究　　　　现象的装置,利用此原理人们发明了　　　　　　　　。?
甲　　乙
三、实验探究题(共16分)
12.(7分)某同学猜想,在电磁感应现象中,感应电流的大小与以下因素有关:(1)磁场的强弱;(2)导体切割磁感线的速度;(3)切割磁感线的导体长度。为了验证猜想,该同学首先用图甲的装置做实验,然后将导体棒ab换成一个与ab棒电阻近似相等的由一根导线绕成的多匝线圈做同样的实验,其他条件及做法不变,如图乙所示,你认为他做的这两次对比实验,是为了探究感应电流的大小与上述哪种因素的关系?
甲　乙
13.(9分)为了探究导体在磁场中怎样运动,才能在电路中产生电流,采用了如图所示的实验装置:
(1)将细导线悬挂的导体放入蹄形磁体中,闭合开关,电流计指针不偏转,让导体在蹄形磁体中左右运动,电流计指针　　　　偏转;断开开关,让导体在蹄形磁体中左右运动,电流计指针　　　　偏转。(均选填“会”或“不会”)?
(2)将细导线悬挂的导体放入蹄形磁体中,闭合开关,让导体在蹄形磁体中竖直上下运动,电流计指针　　　　偏转;让导体在蹄形磁体中斜向上或斜向下运动,电流计指针　　　　偏转。(均选填“会”或“不会”)?
(3)综合(1)(2)中的实验现象可知,导体在磁场中运动产生电流的条件是:导体必须是　　　　电路的一部分,且一定要做　　　　的运动。?
(4)在这个实验中　　　　能转化为了电能。?
四、计算题(20分)
14.某发电厂的输电电阻为100 Ω,当用220 kV的电压输电时,线路中的电流为100 A,则用电单位得到的电功率是多少?占输出电功率的百分之几?如果改用110 kV的电压输电时,且保持输出功率不变,则用电单位得到的电功率是多少?占输出电功率的百分之几?通过计算结果,你得到什么启示?
第十八章过关与测试
1.D　2.A　3.C　4.A　5.D　6.B　7.C　8.C
9.电磁感应　机械
10.电磁感应　发电机　用一只可节省材料,但效果不如用两只的好;用两只时,磁铁不管向左还是向右移动,都可以看到有一只二极管发光。
11.通电导体在磁场中受到力的作用　电磁感应　发电机(或动圈式话筒)
12.探究感应电流的大小与切割磁感线的导体长度的关系[或探究第(3)种因素]。
13.(1)会　不会　(2)不会　会　(3)闭合　切割磁感线
(4)机械
14.2.1×104 kW　95%　1.8×104 kW　82%　高压输电电能有损失,且电压越高,输电线上的损失越少。
