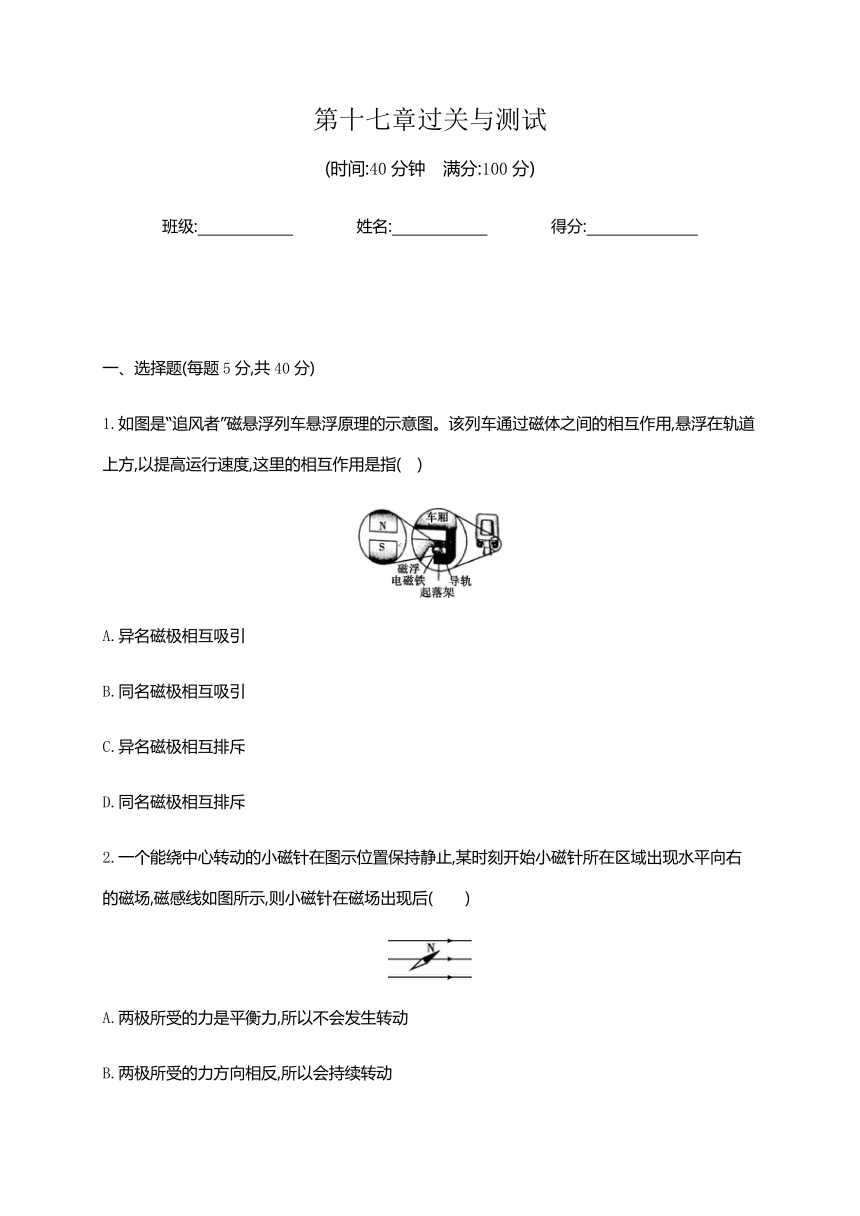

第十七章过关与测试
(时间:40分钟　满分:100分)
班级:　　　　　　　　　　姓名:　　　　　　　　　　得分:　　　　　　?
　　　　　　 　　　　　 　　　　　
一、选择题(每题5分,共40分)
1.如图是“追风者”磁悬浮列车悬浮原理的示意图。该列车通过磁体之间的相互作用,悬浮在轨道上方,以提高运行速度,这里的相互作用是指(　)
A.异名磁极相互吸引
B.同名磁极相互吸引
C.异名磁极相互排斥
D.同名磁极相互排斥
2.一个能绕中心转动的小磁针在图示位置保持静止,某时刻开始小磁针所在区域出现水平向右的磁场,磁感线如图所示,则小磁针在磁场出现后(　　)
A.两极所受的力是平衡力,所以不会发生转动
B.两极所受的力方向相反,所以会持续转动
C.只有N极受力,会发生转动,最终静止时N极指向水平向右
D.两极所受的力方向相反,会发生转动,最终静止时N极所指方向水平向右
3.(2020云南模拟)下列说法正确的是(　　)
A.通电导体周围存在着磁场
B.用显微镜能看到磁体周围的磁感线
C.导体的电阻由其两端的电压和通过的电流决定
D.两个完全相同的灯泡串联,靠近电源正极的灯泡较亮
4.如图所示,在“山”字型铁芯的B端绕有一通电线圈,则它的磁极位置(　)
A.A端为N极,C端为S极
B.A端为N极,C端为N极
C.A、C两端均为N极,B端为S极
D.A、C端均为S极,B端为N极

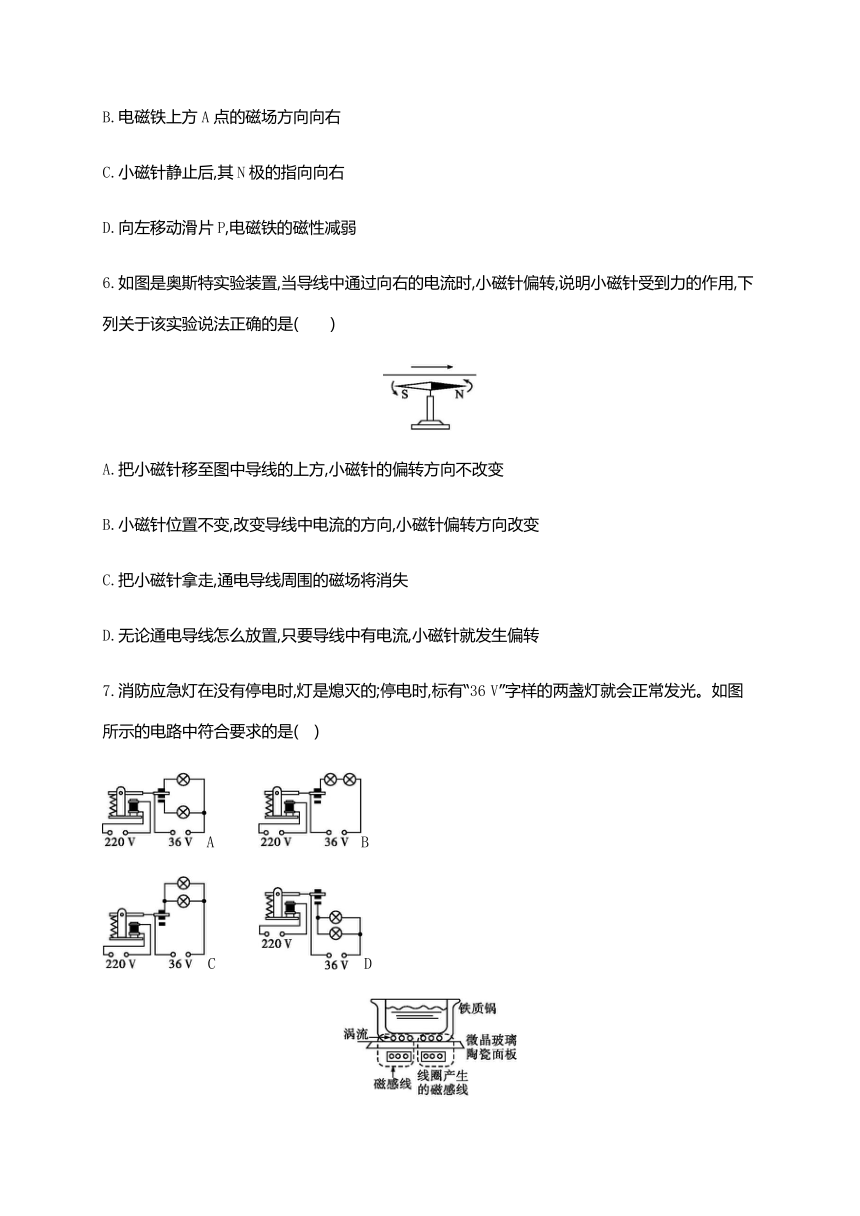

5.如图所示,电磁铁上方附近有一点A,小磁针置于电磁铁的右方附近。闭合开关S,下列判断正确的是(　)
A.电磁铁的左端为N极
B.电磁铁上方A点的磁场方向向右
C.小磁针静止后,其N极的指向向右
D.向左移动滑片P,电磁铁的磁性减弱
6.如图是奥斯特实验装置,当导线中通过向右的电流时,小磁针偏转,说明小磁针受到力的作用,下列关于该实验说法正确的是(　　)
A.把小磁针移至图中导线的上方,小磁针的偏转方向不改变
B.小磁针位置不变,改变导线中电流的方向,小磁针偏转方向改变
C.把小磁针拿走,通电导线周围的磁场将消失
D.无论通电导线怎么放置,只要导线中有电流,小磁针就发生偏转
7.消防应急灯在没有停电时,灯是熄灭的;停电时,标有“36 V”字样的两盏灯就会正常发光。如图所示的电路中符合要求的是(　)
A B
C D

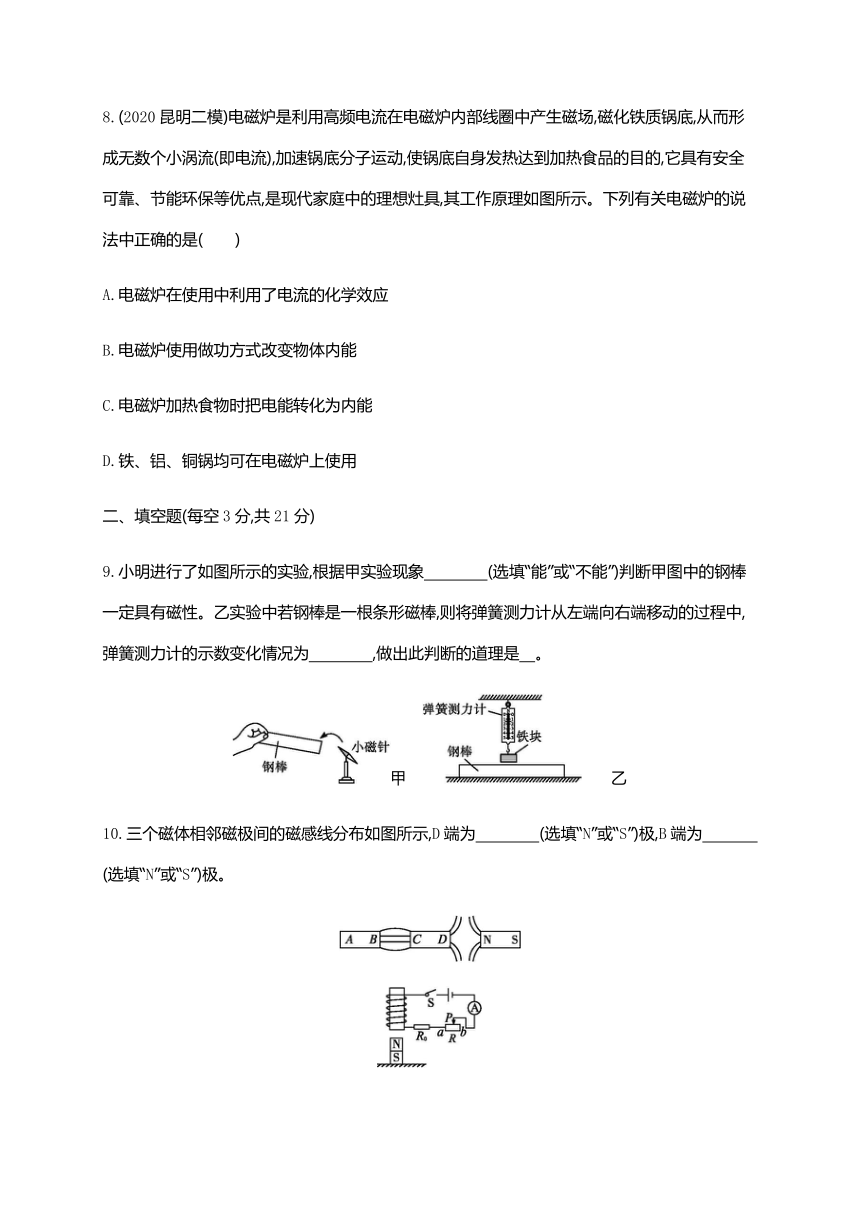

8.(2020昆明二模)电磁炉是利用高频电流在电磁炉内部线圈中产生磁场,磁化铁质锅底,从而形成无数个小涡流(即电流),加速锅底分子运动,使锅底自身发热达到加热食品的目的,它具有安全可靠、节能环保等优点,是现代家庭中的理想灶具,其工作原理如图所示。下列有关电磁炉的说法中正确的是(　　)
A.电磁炉在使用中利用了电流的化学效应
B.电磁炉使用做功方式改变物体内能
C.电磁炉加热食物时把电能转化为内能
D.铁、铝、铜锅均可在电磁炉上使用
二、填空题(每空3分,共21分)
9.小明进行了如图所示的实验,根据甲实验现象　　　　(选填“能”或“不能”)判断甲图中的钢棒一定具有磁性。乙实验中若钢棒是一根条形磁棒,则将弹簧测力计从左端向右端移动的过程中,弹簧测力计的示数变化情况为　　　　,做出此判断的道理是　。?
甲　乙
10.三个磁体相邻磁极间的磁感线分布如图所示,D端为　　　　(选填“N”或“S”)极,B端为　　　　(选填“N”或“S”)极。?
11.(2020昆明官渡区一模)如图所示,在通电螺线管下方的地面上放有一条形磁体。开关S闭合后,滑动变阻器滑片向a端移动,通电螺线管的磁性将　　　　,条形磁体对地面的压力将　　　　。?
三、作图题(共12分)
12.(5分)(2019临沂中考)根据图中磁感线的方向,在括号内用“+”或“-”标出电源的正极或负极。
13.(7分)如图所示的电路中,滑动变阻器的滑片向B端移动时,通电螺线管的磁性减弱。
(1)根据上述要求,请用笔画线代替导线将电路补充完整;
(2)闭合开关后,小磁针静止时的位置如图所示,请把小磁针的北极(N极)涂黑。
四、实验探究题(共27分)
14.(12分)同学们用如图所示装置探究“影响电磁铁磁性强弱的因素”,器材中的元件匹配,铁架台上方的弹簧下挂有适当的铁块,并调整至适当位置,甲、乙、丙分别为100匝、50匝、30匝的电磁铁。
(1)晓彤将电磁铁甲接入电路,闭合开关,将滑动变阻器滑片从最左端移至最右端的过程中,观察到的现象有?
　。?
(2)小雪想探究“电磁铁磁性强弱跟电流的关系”,在晓彤实验的基础上,接下来的操作过程是?
　。?
观察并记录　,?
并将实验数据填写在设计好的表格中。
(3)小南想探究“电磁铁磁性强弱跟线圈匝数的关系”,在晓彤实验的基础上,利用图中器材,设计的实验步骤是:①记录电流表示数I,断开开关,将滑动变阻器滑片移至最左端。请你完成接下来小南的实验步骤:?
?
?
?
　。?
15.(15分)研究电动机的工作过程。
甲 乙 丙
(1)电动机的工作原理是磁场对　　　　有力的作用。甲图中,线圈左右两边框ab、cd的受力方向相反,其原因是　。?
(2)乙图中的线圈所在的位置　　　　(选填“是”或“不是”)平衡位置,图中C、D组成的装置叫　　　　,它的作用是在线圈　　　　(选填“刚转到”“即将转到”或“刚转过”)平衡位置时,自动改变线圈中的电流方向,从而使线圈持续转动。?
(3)①小明将丙图中直流电动机模型接入电路,各部分连接完好,结果电动机却不能转动,他用手轻轻地碰了一下线圈后,直流电动机模型开始正常转动,模型刚开始不转的原因可能是　　　　。?
A.直流电动机的铜半环与电刷接触不良
B.电源电压太低
C.线圈刚好处于平衡位置
D.线圈中的电流太小
②调换器件　　　　(填器件序号)的放置可方便改变电动机的转动方向。?
第十七章过关与测试
1.A　2.D　3.A　4.D　5.C　6.B　7.C　8.C
9.不能　先变小再变大　条形磁体磁性两端最强、中间最弱
10.N　N　11.增强　增大
12.如图所示
13.如图所示
14.(1)电流表示数增大,铁块向下移动(或弹簧被拉长)
(2)将滑动变阻器滑片向右移动至其他(两个)不同位置　电流表的示数和铁块的位置(或弹簧伸长到的位置)
(3)②换用电磁铁乙,闭合开关,调节滑动变阻器接入电路中的阻值,使电流表的示数为I,观察并记录铁块所在位置(或弹簧伸长到的位置);③换用电磁铁丙,重复步骤②
15.(1)通电线圈　电流方向不同　(2)是　换向器　刚转过　(3)C　①
