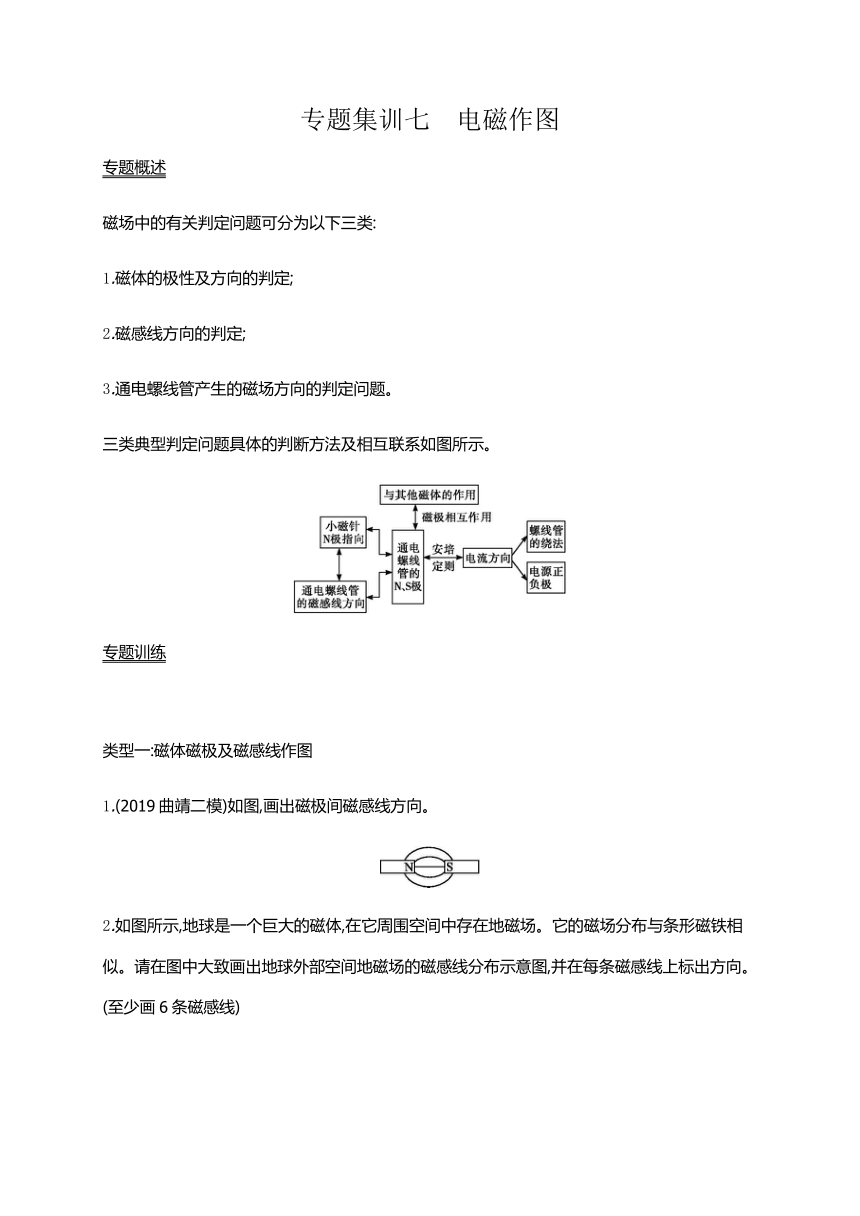

专题集训七　电磁作图
专题概述
磁场中的有关判定问题可分为以下三类:
1.磁体的极性及方向的判定;
2.磁感线方向的判定;
3.通电螺线管产生的磁场方向的判定问题。
三类典型判定问题具体的判断方法及相互联系如图所示。
专题训练
　　　　　　　　　　　　　　　　
类型一:磁体磁极及磁感线作图
1.(2019曲靖二模)如图,画出磁极间磁感线方向。

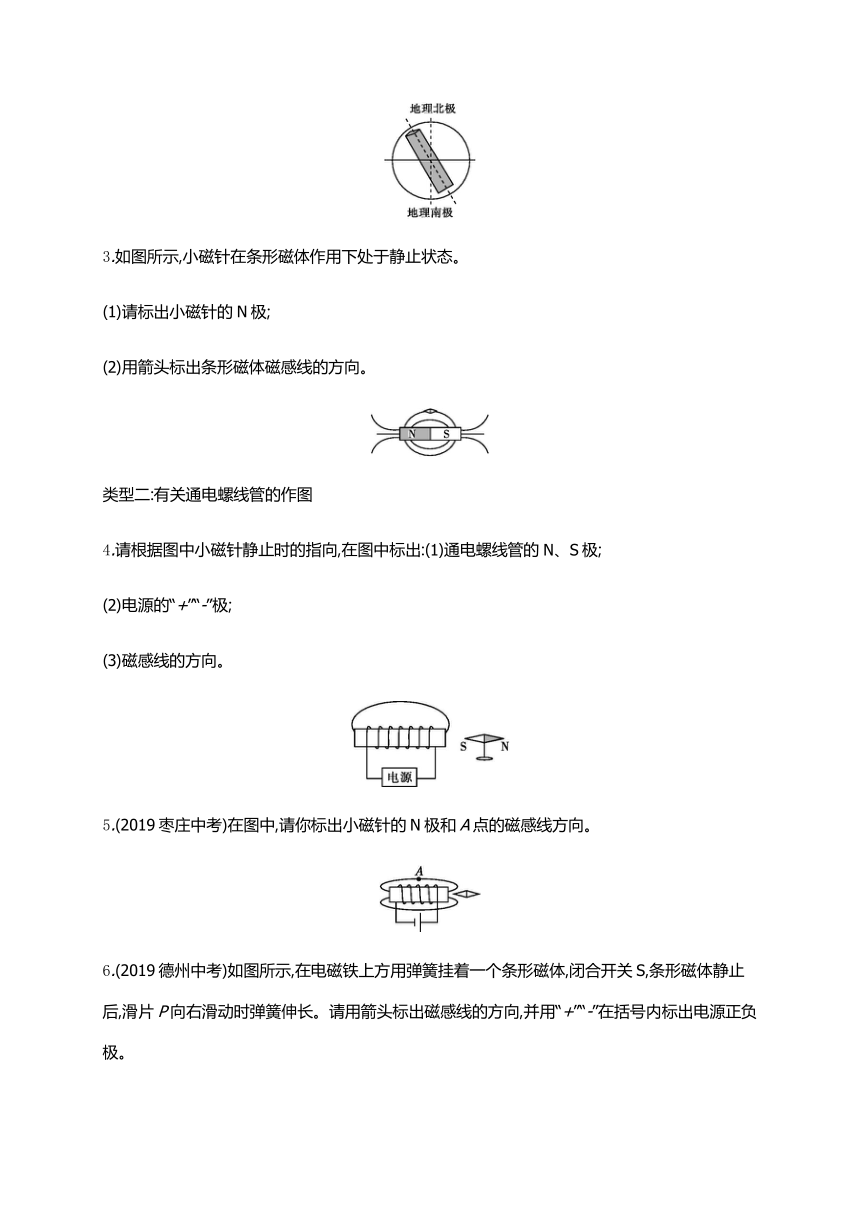

2.如图所示,地球是一个巨大的磁体,在它周围空间中存在地磁场。它的磁场分布与条形磁铁相似。请在图中大致画出地球外部空间地磁场的磁感线分布示意图,并在每条磁感线上标出方向。(至少画6条磁感线)
3.如图所示,小磁针在条形磁体作用下处于静止状态。
(1)请标出小磁针的N极;
(2)用箭头标出条形磁体磁感线的方向。
类型二:有关通电螺线管的作图
4.请根据图中小磁针静止时的指向,在图中标出:(1)通电螺线管的N、S极;
(2)电源的“+”“-”极;
(3)磁感线的方向。
5.(2019枣庄中考)在图中,请你标出小磁针的N极和A点的磁感线方向。

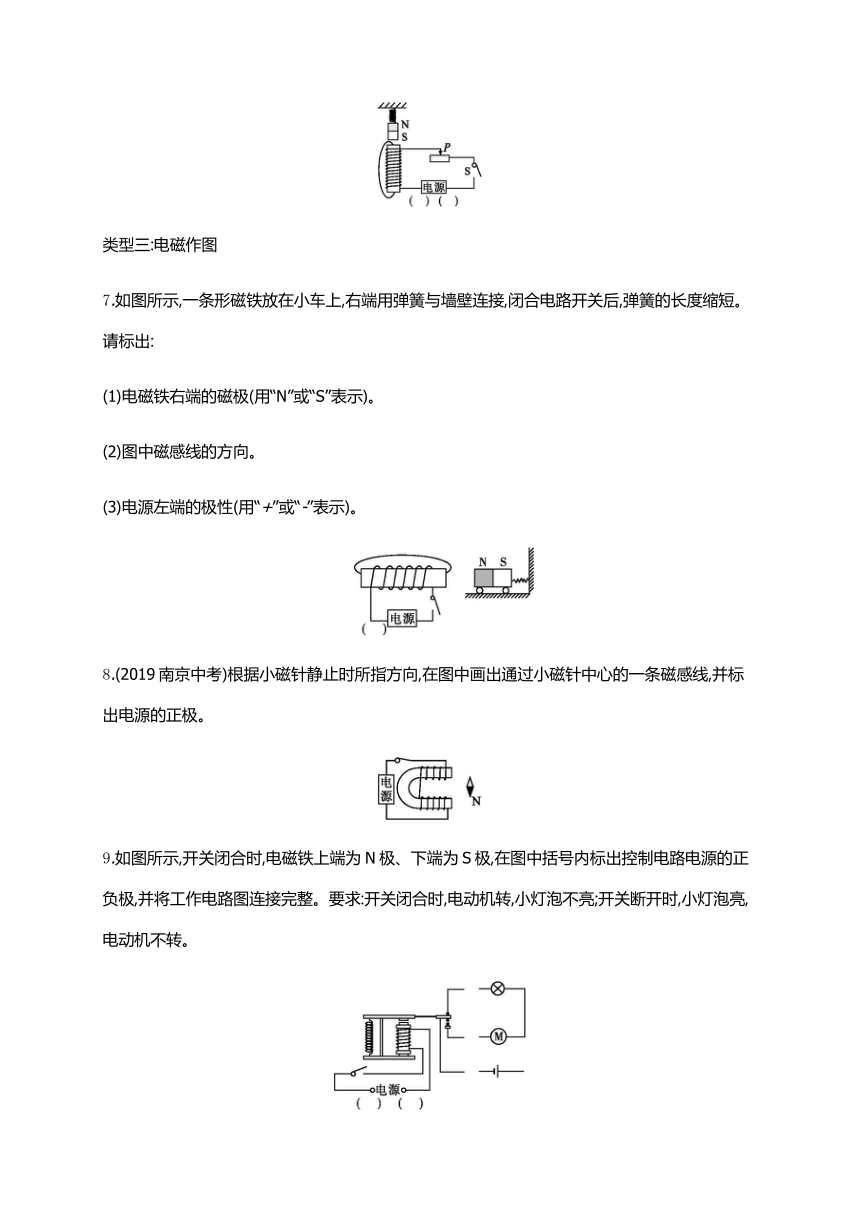

6.(2019德州中考)如图所示,在电磁铁上方用弹簧挂着一个条形磁体,闭合开关S,条形磁体静止后,滑片P向右滑动时弹簧伸长。请用箭头标出磁感线的方向,并用“+”“-”在括号内标出电源正负极。
类型三:电磁作图
7.如图所示,一条形磁铁放在小车上,右端用弹簧与墙壁连接,闭合电路开关后,弹簧的长度缩短。请标出:
(1)电磁铁右端的磁极(用“N”或“S”表示)。
(2)图中磁感线的方向。
(3)电源左端的极性(用“+”或“-”表示)。
8.(2019南京中考)根据小磁针静止时所指方向,在图中画出通过小磁针中心的一条磁感线,并标出电源的正极。
9.如图所示,开关闭合时,电磁铁上端为N极、下端为S极,在图中括号内标出控制电路电源的正负极,并将工作电路图连接完整。要求:开关闭合时,电动机转,小灯泡不亮;开关断开时,小灯泡亮,电动机不转。
专题集训七　电磁作图
专题训练
1.如图所示
2.如图所示
3.如图所示
4.如图所示
5.如图所示
6.如图所示
7.如图所示
8.如图所示
9.如图所示
