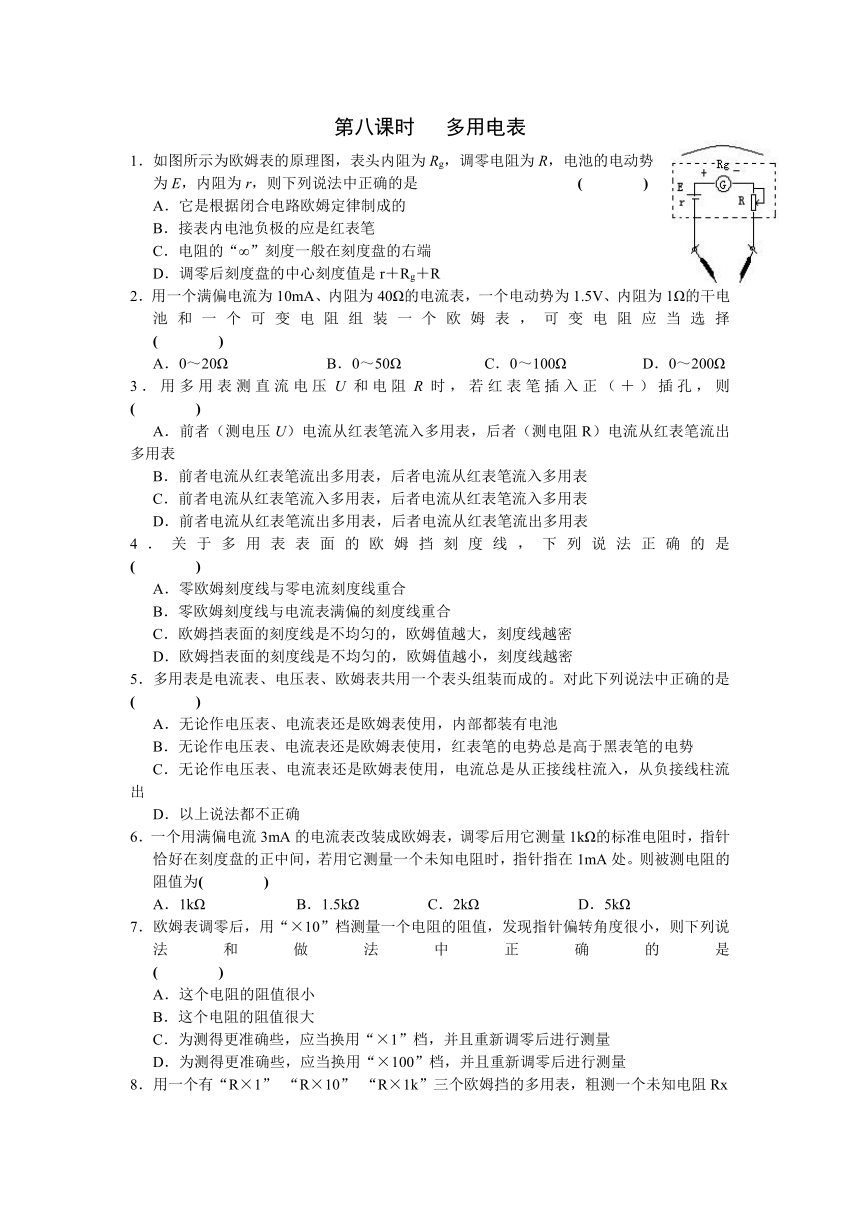

第八课时 多用电表
1．如图所示为欧姆表的原理图，表头内阻为Rg，调零电阻为R，电池的电动势
为E，内阻为r，则下列说法中正确的是 ( )
A．它是根据闭合电路欧姆定律制成的
B．接表内电池负极的应是红表笔
C．电阻的“∞”刻度一般在刻度盘的右端
D．调零后刻度盘的中心刻度值是r＋Rg＋R
2．用一个满偏电流为10mA、内阻为40Ω的电流表，一个电动势为1.5V、内阻为1Ω的干电池和一个可变电阻组装一个欧姆表，可变电阻应当选择 ( )
A．0～20Ω B．0～50Ω C．0～100Ω D．0～200Ω
3．用多用表测直流电压U和电阻R时，若红表笔插入正（＋）插孔，则 ( )
A．前者（测电压U）电流从红表笔流入多用表，后者（测电阻R）电流从红表笔流出多用表
B．前者电流从红表笔流出多用表，后者电流从红表笔流入多用表
C．前者电流从红表笔流入多用表，后者电流从红表笔流入多用表
D．前者电流从红表笔流出多用表，后者电流从红表笔流出多用表
4．关于多用表表面的欧姆挡刻度线，下列说法正确的是 ( )
A．零欧姆刻度线与零电流刻度线重合
B．零欧姆刻度线与电流表满偏的刻度线重合
C．欧姆挡表面的刻度线是不均匀的，欧姆值越大，刻度线越密
D．欧姆挡表面的刻度线是不均匀的，欧姆值越小，刻度线越密
5．多用表是电流表、电压表、欧姆表共用一个表头组装而成的。对此下列说法中正确的是( )
A．无论作电压表、电流表还是欧姆表使用，内部都装有电池
B．无论作电压表、电流表还是欧姆表使用，红表笔的电势总是高于黑表笔的电势
C．无论作电压表、电流表还是欧姆表使用，电流总是从正接线柱流入，从负接线柱流出
D．以上说法都不正确
6．一个用满偏电流3mA的电流表改装成欧姆表，调零后用它测量1kΩ的标准电阻时，指针恰好在刻度盘的正中间，若用它测量一个未知电阻时，指针指在1mA处。则被测电阻的阻值为( )
A．1kΩ B．1.5kΩ C．2kΩ D．5kΩ
7．欧姆表调零后，用“×10”档测量一个电阻的阻值，发现指针偏转角度很小，则下列说法和做法中正确的是 ( )
A．这个电阻的阻值很小
B．这个电阻的阻值很大
C．为测得更准确些，应当换用“×1”档，并且重新调零后进行测量
D．为测得更准确些，应当换用“×100”档，并且重新调零后进行测量
8．用一个有“R×1” “R×10” “R×1k”三个欧姆挡的多用表，粗测一个未知电阻Rx值。测量前经检查，表的指针指在左端零位置上。某同学先将选择开关旋到“R×10”挡上，并将两表笔短接，调节调零旋钮，使指针指在电阻刻度的零位置上，然后用两表笔分别与Rx两端相连，发现指针偏转角度很小，随后他进行了一系列操作，准确的测出了Rx的值。下面提供的操作步骤正确的排列应当是：____________________________________。
A．将两表笔短接 B．根据表的指针读数 C．将选择开关旋挡“R×1”挡
D．将选择开关旋挡“R×1k”挡 E．调节欧姆表调零旋钮
F．将选择开关旋到“OFF”挡 G．将两表笔与Rx的两端相连
H．将两表笔从电表插孔中拔出
9．一个可供使用的多用表，S为选择开关，Q为欧姆档调零旋钮，现在要用它依次检验两个电阻R1＝60Ω和R2＝470Ω，下面提出了测量过程中一系列可能的操作，请你选出尽可能准确地测定各阻值和符合电压表安全使用规则的各项操作，并且将它们按合理的顺序填写在后面的横线上的空白处。
A．旋动S，使其尖端对准欧姆挡×1k B．旋动S，使其尖端对准欧姆挡×100
C．旋动S，使其尖端对准欧姆挡×10 D．旋动S，使其尖端对准欧姆挡×1
E．旋动S，使其尖端对准OFF
F．将两表笔分别接在R1的两端，读出R1的阻值，随后即断开
G．将两表笔分别接在R2的两端，读出R2的阻值，随后即断开
H．两表笔短接，调节Q，使指针对准欧姆表刻度盘上的O，随后断开
所选操作及其顺序为（用字母代号填写）：_________________________________。
10．根据试题的要求填空或作图。
（1）图（甲）为多用电表的示
意图，其中S、K、T为三
个可调节的部件，现用此
电表测量一阻值约为20～
30Ω的定值电阻，测量的
某些操作步骤如下：
①调节_________，使电表
指针停在_________位置；
②调节K，使它在尖端指
向_________位置；
③将红、黑表笔分别插入
“＋”、“－”插孔，笔尖相互接触，调节_________，使电表指针指向_________位置。
（2）在测量另一电阻的阻值时，电表的读数如图（乙）所示，该电阻的阻值为__________Ω。
11．如图是某同学连接的实验实物图。闭合开关
后A、B两灯都不亮。他采用下列两种方法对
故障原因进行排查：（灯泡A、B的规格均为
2.5V、1W，变阻器为10Ω、1A）
（1）应用多用表的直流电压档进行检查，那么
选择开关应置于________档。
A．2.5V B．10V C．50V D．250V
（2）该同学的测试结果如表1所示，则在测试a、b间的直流电压时，红表笔应当接触________。
（3）根据测量结果，可以判断的故障是________________________。
（4）将开关断开，再选择欧姆挡测试，测量结果如表2所示，那么检查出的结果是____________
____________________。
第八课时 多用电表
1．ABD 2．D 3．C 4．BC 5．C 6．C 7．BD 8．CFHBGE 9．CHFBHGE
10．（1）①S，左侧零刻度 ②×1 ③T，右侧零刻度 （2）1.5×104 11．（1）B（2）a（3）B灯断路或导线de断路（4）导线de断路
