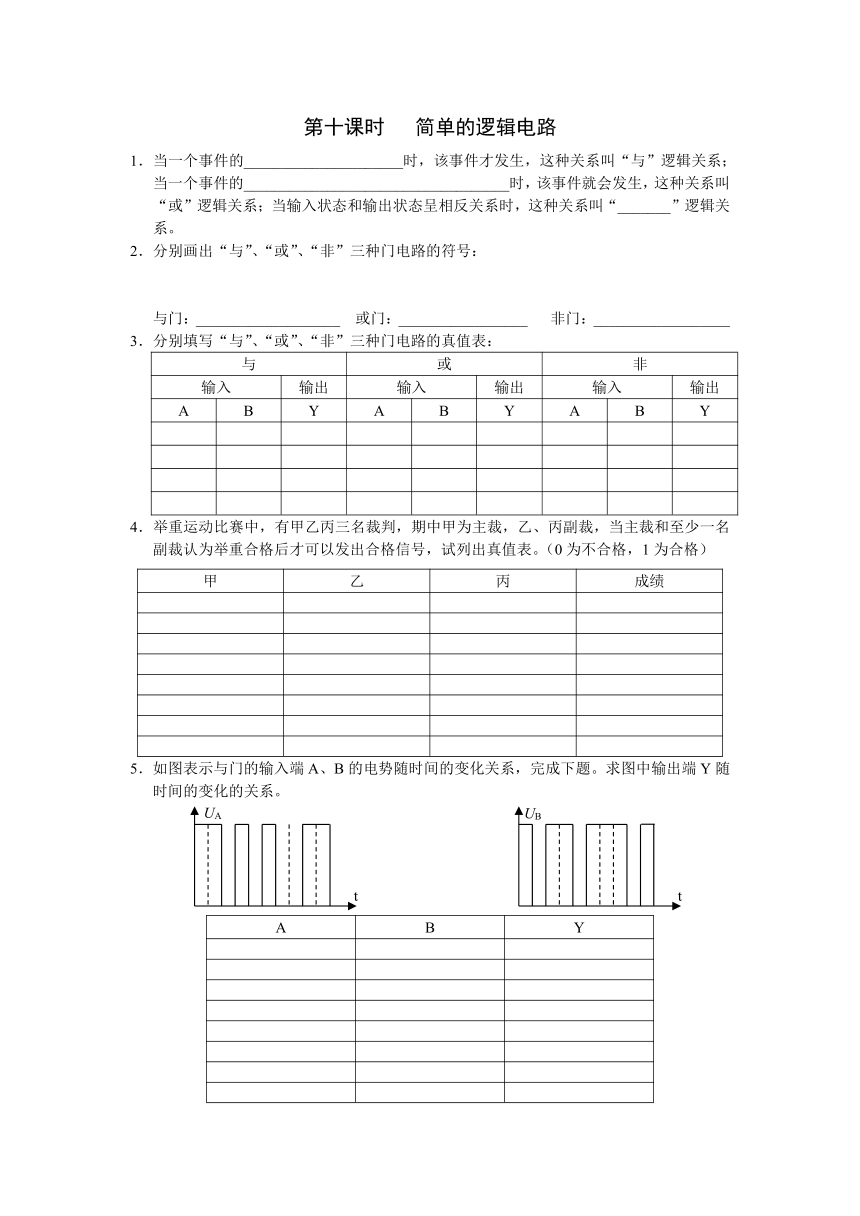

简单的逻辑电路

第十课时 简单的逻辑电路
1．当一个事件的_____________________时，该事件才发生，这种关系叫“与”逻辑关系；当一个事件的___________________________________时，该事件就会发生，这种关系叫“或”逻辑关系；当输入状态和输出状态呈相反关系时，这种关系叫“_______”逻辑关系。
2．分别画出“与”、“或”、“非”三种门电路的符号：
与门：___________________ 或门：_________________ 非门：__________________
3．分别填写“与”、“或”、“非”三种门电路的真值表：
与 或 非
输入 输出 输入 输出 输入 输出
A B Y A B Y A B Y
4．举重运动比赛中，有甲乙丙三名裁判，期中甲为主裁，乙、丙副裁，当主裁和至少一名副裁认为举重合格后才可以发出合格信号，试列出真值表。（0为不合格，1为合格）
甲 乙 丙 成绩
5．如图表示与门的输入端A、B的电势随时间的变化关系，完成下题。求图中输出端Y随时间的变化的关系。
A B Y

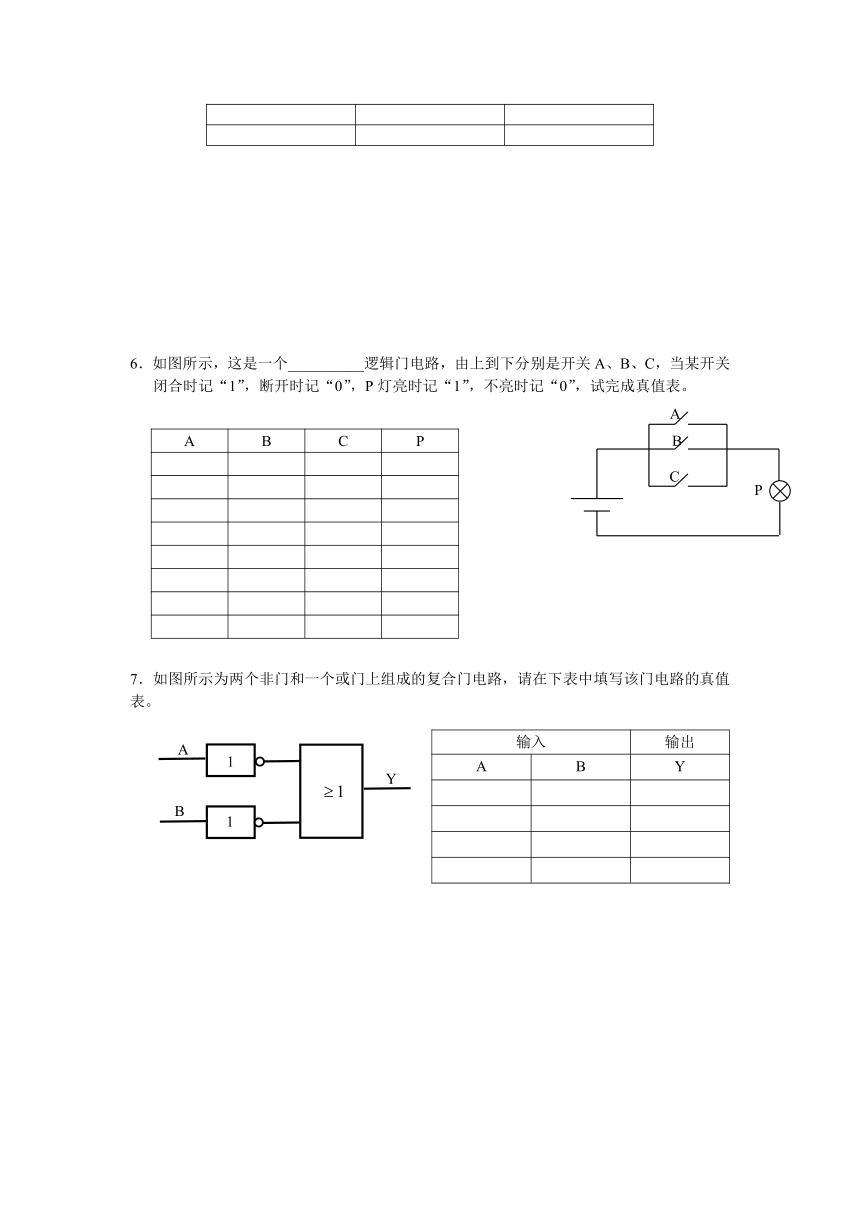

6．如图所示，这是一个__________逻辑门电路，由上到下分别是开关A、B、C，当某开关闭合时记“1”，断开时记“0”，P灯亮时记“1”，不亮时记“0”，试完成真值表。
A B C P
7．如图所示为两个非门和一个或门上组成的复合门电路，请在下表中填写该门电路的真值表。
输入 输出
A B Y
8．某同学设计了楼道应急灯的控制电路，如图所示，当电网停电后，应急灯自动开启，来电时，
应急灯自动关闭，图中R1、R2为分压电阻以使得门电路获得合适的电压，J是应急灯开关控
制继电器，请在虚线框中填上合适的门电路符号。
第十课时 简单的逻辑电路
1．几个条件都满足，几个条件中只要有一个满足，非
2．与门： 或门： 非门：
3．
与 或 非
输入 输出 输入 输出 输入 输出
A B Y A B Y A Y
0 0 0 0 0 0 0 1
0 1 0 0 1 1 1 0
1 0 0 1 0 1
1 1 1 1 1 1
甲 乙 丙 成绩
0 0 0 0
0 0 1 0
0 1 0 0
0 1 1 0
1 0 0 0
1 0 1 1
1 1 0 1
1 1 1 1
A B Y
1 1 1
1 0 0
0 1 0
1 1 1
0 0 0
1 1 1
0 1 0
0 1 0
1 0 0
1 1 1
A B C P
0 0 0 0
0 0 1 1
0 1 0 1
0 1 1 1
1 0 0 1
1 0 1 1
1 1 0 1
1 1 1 1
4．
输入 输出
A B Y
0 0 1
0 1 1
1 0 1
1 1 0
7．
UA
t
UB
t
A
B
C
P
A
Y
B
1
1
R1
~220V
R2
J
Y
B
A
Y
B
A
＆
A
1
Y
6．或，
5．
输入
1
输出
8．
