欧姆定律

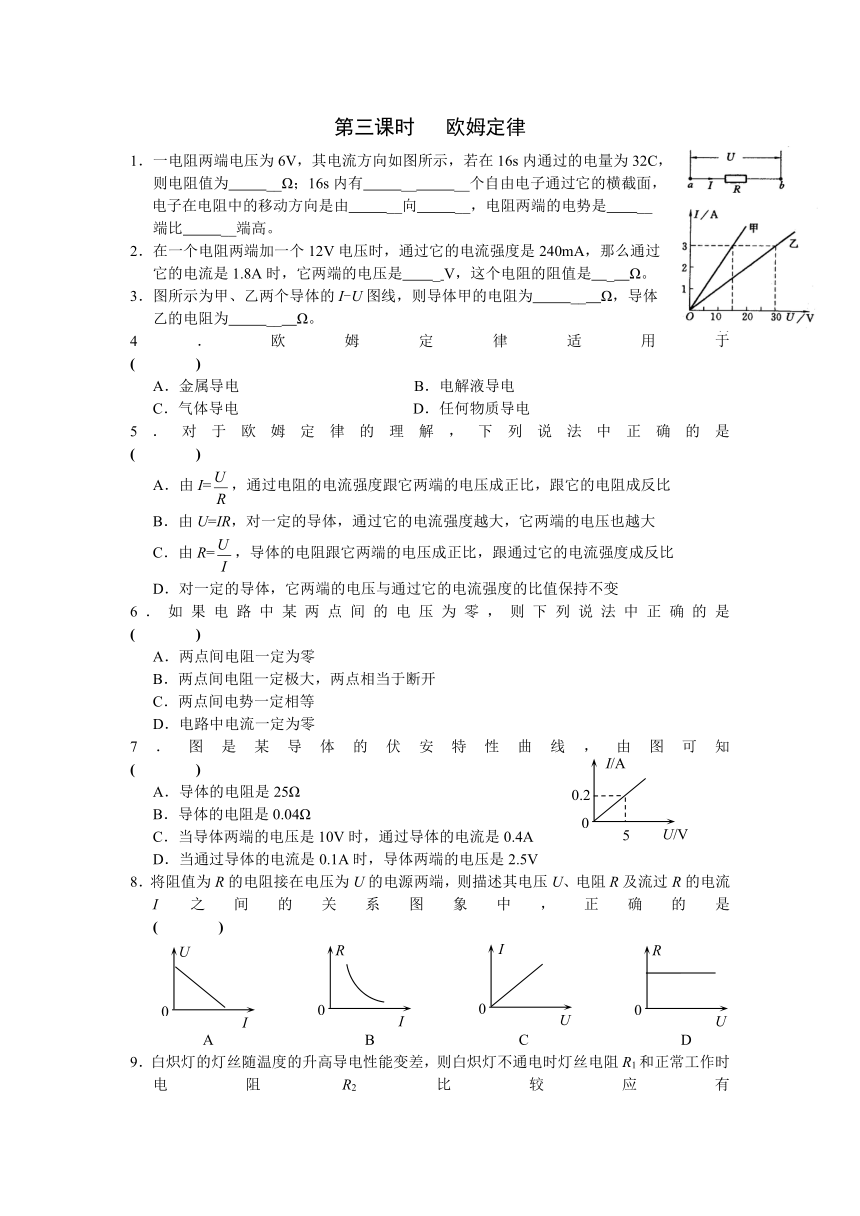

第三课时 欧姆定律
1．一电阻两端电压为6V，其电流方向如图所示，若在16s内通过的电量为32C，
则电阻值为 __Ω；16s内有 __ __个自由电子通过它的横截面，
电子在电阻中的移动方向是由 __向 __，电阻两端的电势是 __
端比 __端高。
2．在一个电阻两端加一个12V电压时，通过它的电流强度是240mA，那么通过
它的电流是1.8A时，它两端的电压是 _ V，这个电阻的阻值是 _ Ω。
3．图所示为甲、乙两个导体的I-U图线，则导体甲的电阻为 __ Ω，导体
乙的电阻为 __ Ω。
4．欧姆定律适用于 ( )
A．金属导电 B．电解液导电
C．气体导电 D．任何物质导电
5．对于欧姆定律的理解，下列说法中正确的是 ( )
A．由I=，通过电阻的电流强度跟它两端的电压成正比，跟它的电阻成反比
B．由U=IR，对一定的导体，通过它的电流强度越大，它两端的电压也越大
C．由R=，导体的电阻跟它两端的电压成正比，跟通过它的电流强度成反比
D．对一定的导体，它两端的电压与通过它的电流强度的比值保持不变
6．如果电路中某两点间的电压为零，则下列说法中正确的是 ( )
A．两点间电阻一定为零
B．两点间电阻一定极大，两点相当于断开
C．两点间电势一定相等
D．电路中电流一定为零
7．图是某导体的伏安特性曲线，由图可知 ( )
A．导体的电阻是25Ω
B．导体的电阻是0.04Ω
C．当导体两端的电压是10V时，通过导体的电流是0.4A
D．当通过导体的电流是0.1A时，导体两端的电压是2.5V
8．将阻值为R的电阻接在电压为U的电源两端，则描述其电压U、电阻R及流过R的电流I之间的关系图象中，正确的是 ( )
9．白炽灯的灯丝随温度的升高导电性能变差，则白炽灯不通电时灯丝电阻R1和正常工作时电阻R2比较应有 ( )
A、R1>R2 B、R110．如图，一电压表和变阻器R串联后接在一电压恒定的电源两端，若变阻器的阻值减小为原来的1/4时，电压表的读数将由原来的U变为2U，则 ( )
A．流过R的电流将增大到原来的2倍
B．变阻器R两端的电压将减小为原来的一半
C．变阻器R上消耗的功率将减小为原来的一半
D．当变阻器R的阻值变为零时，电压表的读数增大为3U
11．在横截面积为S、长为L、电阻为R的粗细均匀的铜导线中流过的电流恒为I，电子电量为e，则电子在铜导线中运动时受到的电场力大小为 ( )
A．0 B． C． D．
12．一个阻值为300Ω的用电器，允许通过的最大电流强度是0.6A，试问：这个用电器能不能接到220V电压的电路中？
13．某电路两端电压保持不变，当电路电阻为20Ω时，其电流强度为0.3A，电阻增加到30Ω时，其电路中的电流强度要减小多少？电路两端的电压为多大？
14．有一个电学元件，测得其电流和电压的对应值如下表所示，请作出该电学元件的伏安特性曲线，并指出该元件是线性元件还是非线性元件？为什么？
I（mA） 0.5 1.0 2.0 3.0 4.0 5.0
U（V） 2.18 4.36 8.71 13.08 17.45 21.80
第三课时 欧姆定律
1．3，2×1020，b，a， a，b 2．90，50 3．5，10 4．AB 5．ABD 6．CD 7．ACD
8．CD 9．B 10．ABD 11．C 12．因为U=IR=180V<220V，故不能 13．0.1A，6V
14．（图略）是，因为它的伏安特性图线在误差范围内为一直线，说明U与I成正比。
0
I/A
U/V
0.2
5
A B C D
0
U
I
0
R
I
0
I
U
0
R
U
