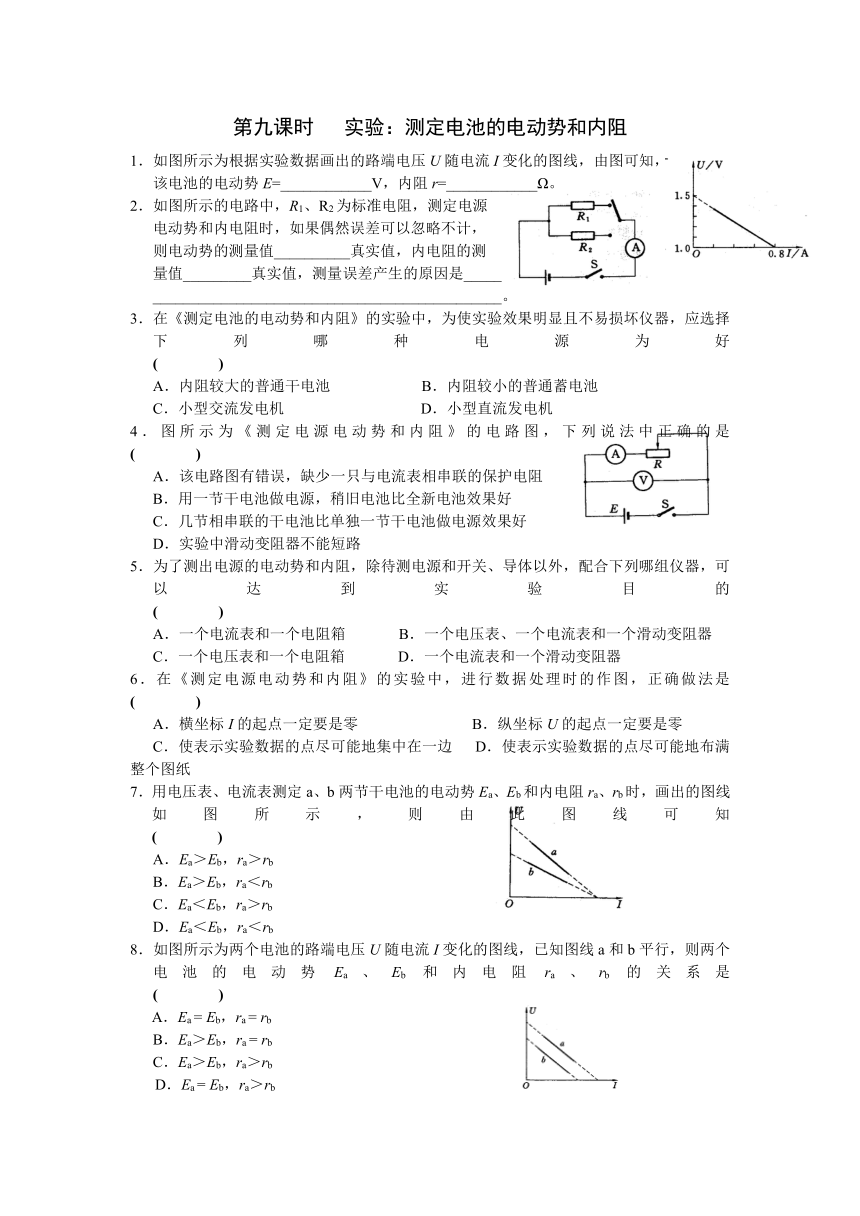

第九课时 实验：测定电池的电动势和内阻
1．如图所示为根据实验数据画出的路端电压U随电流I变化的图线，由图可知，
该电池的电动势E=____________V，内阻r=____________Ω。
2．如图所示的电路中，R1、R2为标准电阻，测定电源
电动势和内电阻时，如果偶然误差可以忽略不计，
则电动势的测量值__________真实值，内电阻的测
量值_________真实值，测量误差产生的原因是_____
______________________________________________。
3．在《测定电池的电动势和内阻》的实验中，为使实验效果明显且不易损坏仪器，应选择下列哪种电源为好 ( )
A．内阻较大的普通干电池 B．内阻较小的普通蓄电池
C．小型交流发电机 D．小型直流发电机
4．图所示为《测定电源电动势和内阻》的电路图，下列说法中正确的是 ( )
A．该电路图有错误，缺少一只与电流表相串联的保护电阻
B．用一节干电池做电源，稍旧电池比全新电池效果好
C．几节相串联的干电池比单独一节干电池做电源效果好
D．实验中滑动变阻器不能短路
5．为了测出电源的电动势和内阻，除待测电源和开关、导体以外，配合下列哪组仪器，可以达到实验目的 ( )
A．一个电流表和一个电阻箱 B．一个电压表、一个电流表和一个滑动变阻器
C．一个电压表和一个电阻箱 D．一个电流表和一个滑动变阻器
6．在《测定电源电动势和内阻》的实验中，进行数据处理时的作图，正确做法是 ( )
A．横坐标I的起点一定要是零 B．纵坐标U的起点一定要是零
C．使表示实验数据的点尽可能地集中在一边 D．使表示实验数据的点尽可能地布满整个图纸
7．用电压表、电流表测定a、b两节干电池的电动势Ea、Eb和内电阻ra、rb时，画出的图线如图所示，则由此图线可知 ( )
A．Ea＞Eb，ra＞rb
B．Ea＞Eb，ra＜rb
C．Ea＜Eb，ra＞rb
D．Ea＜Eb，ra＜rb
8．如图所示为两个电池的路端电压U随电流I变化的图线，已知图线a和b平行，则两个电池的电动势Ea、Eb和内电阻ra、rb的关系是 ( )
A．Ea = Eb，ra = rb
B．Ea＞Eb，ra = rb
C．Ea＞Eb，ra＞rb
D．Ea = Eb，ra＞rb
9．在测量电池的电动势和内阻的实验中，电源的电动势约为6V，内阻约为0.5Ω，电流表的内阻为0.5Ω，电压表的内阻为6kΩ。为了减小实验的误差，应当采用的电路是如图所示中的( )
10．下面给出的用伏安法测电池的电动势和内阻的数据处理方法中，既能减小偶然误差，又直观简便的方法是 ( )
A、测出两组I和U数据，代入闭合电路欧姆定律解方程组，求出E和r
B、测出多组I和U数据，代入方程求出几组E和r，最后求出平均值
C、测出多组I和U数据，画U—I图线，根据图线求出E和r
D、测出多组I和U数据，分别求出I和U的平均值，然后代入公式求出E和r
11．在测电源电动势和内阻的实验中，用电源、电阻箱、电压表连成如实验
图所示电路，一位同学记录的6组数据见下表：
R/Ω 2.0 3.0 6.0 10 15 20
U/V 1.30 1.36 1.41 1.48 1.49 1.50
试根据这些数据在坐标纸上选择适当的坐标轴，并在右图方格纸上
画出图线，根据图线可求得电源的电动势E=___________，内阻r
=__________。
12．在测干电池的电动势和内电阻的实验中，图有甲、乙两个可供选
择的电路，应选用_____电路进行实验，实验中误差的来源是______
电流表的读数比实际值偏_______，根据实验数据画出的U-I图线如
图所示，则求得的电动势是___________，内阻是___________。
13．某同学用电流表和电压表测干电池的电动势和内阻时，所用滑动变阻器的阻值范围0～20Ω，连接电路的实物图如右图所示。
（1）指出该同学接线中错误的和不规范的做法是__________
A．滑动变阻器，不起变阻作用
B．电流表接线有错
C．电压表量程选用不当
D．电压表接线有错
（2）在下面的方框中画出这个实验的正确电路图。
第九课时 实验：测定电池的电动势和内阻
1．1.5，0.625 2．等于，大于，电流表的分压作用 3．A 4．ABD
5．ABC 6．D 7．A 8．B 9．A 10．C 11．1.53V，0.35Ω
12．甲，电压表的分流作用，小，1.52V，0.75Ω 13．（1）ABD （2）电路图如右图所示
