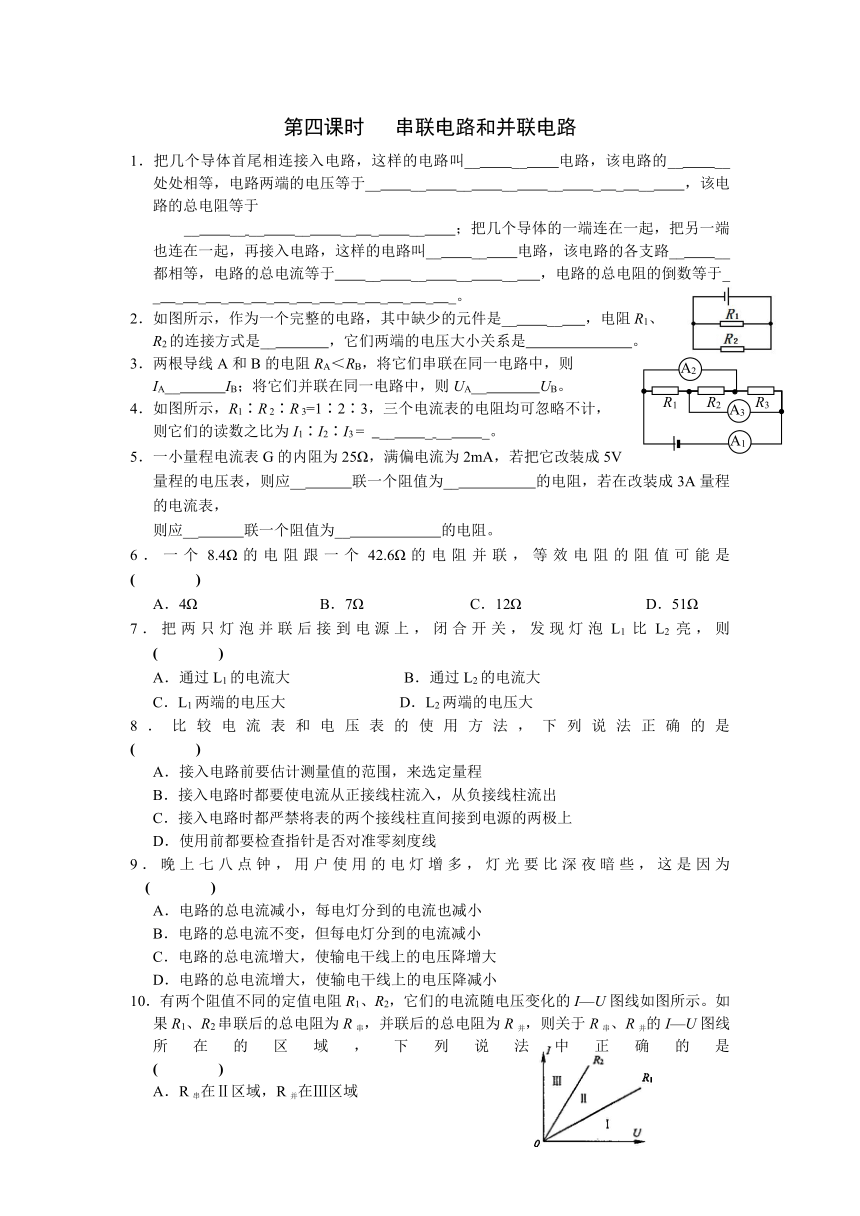

第四课时 串联电路和并联电路
1．把几个导体首尾相连接入电路，这样的电路叫__ __ 电路，该电路的__ __ 处处相等，电路两端的电压等于__ __ __ __ __ _ _ __ ，该电路的总电阻等于
__ __ __ __ __ _ __ ；把几个导体的一端连在一起，把另一端也连在一起，再接入电路，这样的电路叫__ __ 电路，该电路的各支路__ __ 都相等，电路的总电流等于 __ __ __ __ ，电路的总电阻的倒数等于_ _ _ _ _ _ _ _ _ _ _ _ _ _ _。
2．如图所示，作为一个完整的电路，其中缺少的元件是__ __ ，电阻R1、
R2的连接方式是__ ，它们两端的电压大小关系是 。
3．两根导线A和B的电阻RA＜RB，将它们串联在同一电路中，则
IA__ IB；将它们并联在同一电路中，则UA__ UB。
4．如图所示，R1∶R 2∶R 3=1∶2∶3，三个电流表的电阻均可忽略不计，
则它们的读数之比为I1∶I2∶I3 = __ _ __ _。
5．一小量程电流表G的内阻为25Ω，满偏电流为2mA，若把它改装成5V
量程的电压表，则应__ 联一个阻值为__ 的电阻，若在改装成3A量程的电流表，
则应__ 联一个阻值为__ 的电阻。
6．一个8.4Ω的电阻跟一个42.6Ω的电阻并联，等效电阻的阻值可能是 ( )
A．4Ω B．7Ω C．12Ω D．51Ω
7．把两只灯泡并联后接到电源上，闭合开关，发现灯泡L1比L2亮，则 ( )
A．通过L1的电流大 B．通过L2的电流大
C．L1两端的电压大 D．L2两端的电压大
8．比较电流表和电压表的使用方法，下列说法正确的是 ( )
A．接入电路前要估计测量值的范围，来选定量程
B．接入电路时都要使电流从正接线柱流入，从负接线柱流出
C．接入电路时都严禁将表的两个接线柱直间接到电源的两极上
D．使用前都要检查指针是否对准零刻度线
9．晚上七八点钟，用户使用的电灯增多，灯光要比深夜暗些，这是因为 ( )
A．电路的总电流减小，每电灯分到的电流也减小
B．电路的总电流不变，但每电灯分到的电流减小
C．电路的总电流增大，使输电干线上的电压降增大
D．电路的总电流增大，使输电干线上的电压降减小
10．有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I—U图线如图所示。如果R1、R2串联后的总电阻为R串，并联后的总电阻为R并，则关于R串、R并的I—U图线所在的区域，下列说法中正确的是 ( )
A．R串在Ⅱ区域，R并在Ⅲ区域
B．R串在Ⅲ区域，R并在Ⅰ区域
C．R串在Ⅰ区域，R并在Ⅱ区域
D．R串在Ⅰ区域，R并在Ⅲ区域
11．用图所示的电路测量待测电阻RX的阻值时，则下列说法正确的是 ( )
A．由于电压表的分流作用，使电阻的测量值小于真实值
B．由于电流表的分压作用，使电阻的测量值小于真实值
C．电压表的内电阻越大，测量越精确
D．电流表的内电阻越大，测量越精确
12．如图所示，电阻R1、R2、R3的阻值相等，电池的内阻不计，开关S闭合前流过R2的电流为I，求S闭合后流过R2的电流大小。
13．如图所示，三个阻值相同的电阻连成三角形电路，原来A、B间电阻RAB等于B、C间电阻RBC，由于某种原因，其中一个电阻发生了变化，结果RAB＞RBC，试通过计算说明其原因可能是什么？
14．在图所示的电路中，小量程电流表的内阻Rg=100Ω，满偏电流Ig=1mA，R1=900Ω，R 2=Ω。
（1）当S1和S2均断开时，改装所成的表是什么表？量程多大？
（2）当S1和S2均闭合时，改装所成的表是什么表？量程多大？
第四课时 串联电路和并联电路
1．串联，电流，各导体两端的电压之和，各导体的电阻之和；并联，电压，各支路的电流之和，各支路的电阻的倒数之和 2．开关，并联，U1=U2 3．=，= 4．11∶5∶9 5．串联，2475Ω，并，1.67×10-2Ω 6．B 7．A 8．ABD 9．C 10．D 11．AC
12．I 13．R3减小或R 1增大 14．（1）电压表，1V （2）电流表，1A
A2
A3
R1 R2 R3
A1
S
R2
R1
R3
R1
R3
R2
A
B
C
