人教版物理八年级上册4.3《平面镜成像》课件（27张PPT）

(共27张PPT)
第3节
平面镜成像
知识点1
平面镜成像的原理
第四章
光现象
猴子捞月
新知引入
新知学习
挡板
眼睛
平面镜
看不见蜡烛
能看见蜡烛

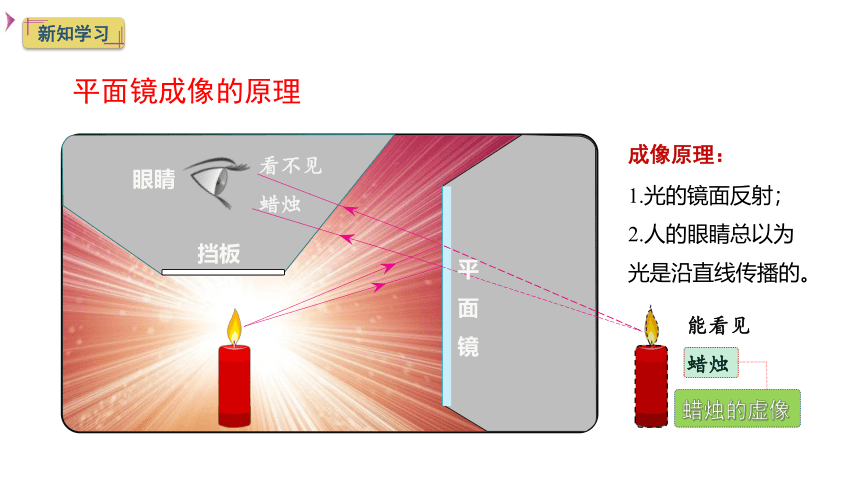

平面镜成像的原理
2.人的眼睛总以为光是沿直线传播的。
1.光的镜面反射；
成像原理：
蜡烛的虚像
实像与虚像
新知学习
实像：实像是实际光线会聚而成的像，实像既可以用眼睛直接观察，也可以用光屏承接，如：小孔成像成的是实像。
实像与虚像
新知学习
S′是S发出的光线经平面镜反射后反射光线延长线(用虚线表示）的交点。但镜子后面实际上并没有这个发出光线的点，所以S′叫虚像。物体上的每个点在镜子里都有一个像点，所有的像点就组成整个物体的虚像(用虚线表示）。虚像不是实际光线会聚而成的。
易错警示
虚像是由反射光线的反向延长线相交而形成的。虚像是不能呈现在光屏上的。
利用平面镜成像的特点作图
新知学习
如图，MN表示平面镜，AB表示镜前的物体，根据平面镜成像的特点作图。
M
N
A
B
A?
B?
方法：
1、作垂线
2、取等距离
3、画虚像
新知巩固
点名

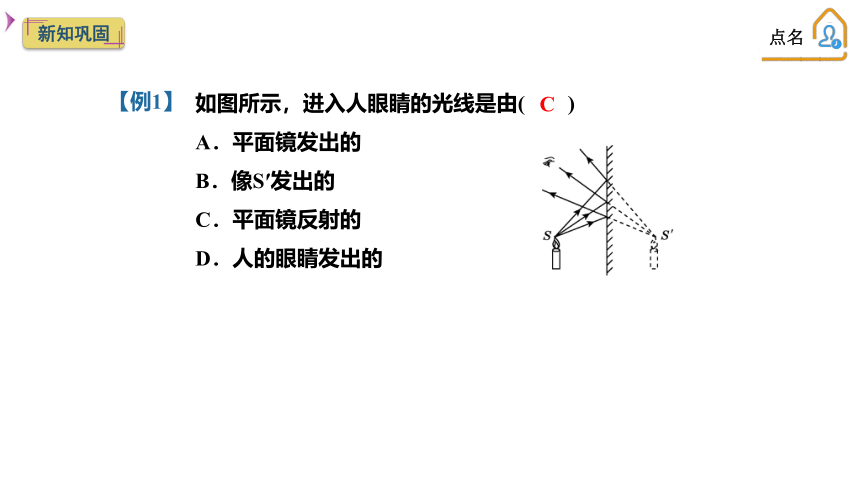

【例1】
如图所示，进入人眼睛的光线是由(　　)
A．平面镜发出的
B．像S′发出的
C．平面镜反射的
D．人的眼睛发出的
C
新知巩固

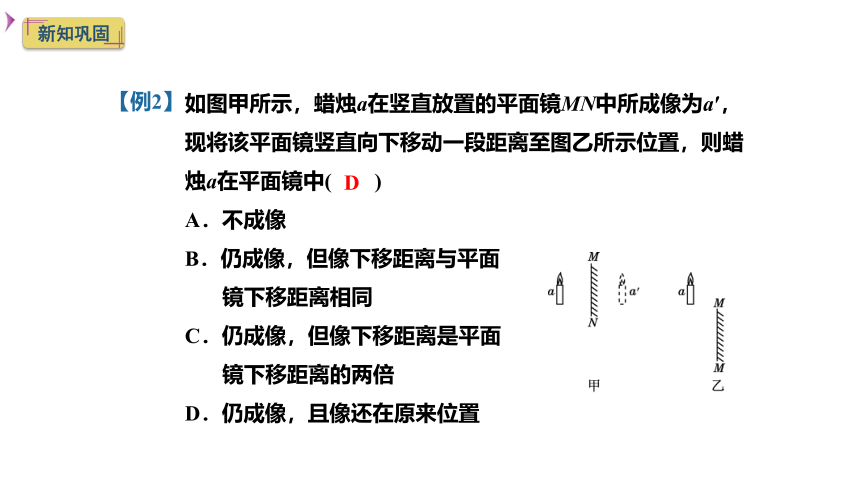

【例2】
如图甲所示，蜡烛a在竖直放置的平面镜MN中所成像为a′，现将该平面镜竖直向下移动一段距离至图乙所示位置，则蜡烛a在平面镜中(　　)
A．不成像
B．仍成像，但像下移距离与平面
镜下移距离相同
C．仍成像，但像下移距离是平面
镜下移距离的两倍
D．仍成像，且像还在原来位置
D
新知巩固

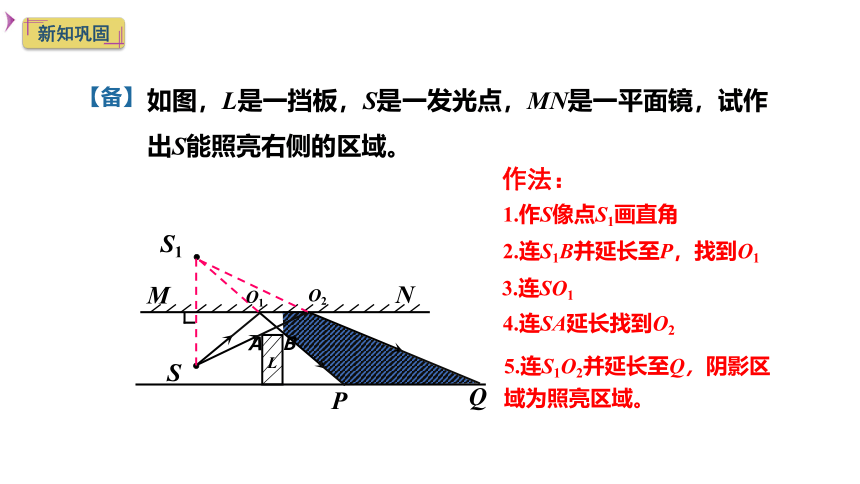

【备】
如图，L是一挡板，S是一发光点，MN是一平面镜，试作出S能照亮右侧的区域。
S
Ａ
Ｂ
S1
作法：
1.作S像点S1画直角
2.连S1B并延长至P，找到O1
3.连SO1
4.连SA延长找到O2
5.连S1O2并延长至Q，阴影区域为照亮区域。
M
N
L
O1
P
Q
O2
第3节
平面镜成像（第2课时）
知识点2
平面镜的应用
第四章
光现象
新知引入
如何做到的呢
？
平面镜的应用一：成像
新知学习
画脸谱
新知学习
看理发效果
扩展空间
新知学习
拱桥
新知学习
国家大剧院
新知学习
科技馆小游戏
新知学习
无限镜子
新知学面镜的应用二：反射光路
潜望镜
新知学习
潜望镜
原理图
新知学习
太阳能热电站
新知学习
激光测距
新知学习
自行车尾灯
新知巩固
点名
【例1】
潜水艇下潜后，艇内人员可以用潜望镜观察水面情况，下面关于潜望镜的说法中，错误的是(　　)
A．潜望镜利用了光的反射改变了光的传播方向
B．潜望镜利用了平面镜成像原理
C．光在潜望镜内传播时发生了光的漫反射
D．用潜望镜看到的是物体的虚像
C
新知巩固
【例2】
在一些狭小的房间的墙壁上挂上几面大镜子，可以形成空间增大的感觉，这主要是利用了平面镜能够(　　)
A．使物像距离是物镜距离的两倍
B．改变光路的性质
C．使房间内更明亮
D．成实像
A
新知巩固
【备】
如图是被水环绕的国家大剧院的照片。从远处观看，大剧院和水中的倒影形成了一个完整的“鸭蛋”，这是光的________现象，所成的像是一个________(填“虚”或“实”)像。
反射
虚
课堂小结
平面镜成像
平面镜成像的原理
2.人的眼睛总以为光是沿直线传播的。
1.光的镜面反射；
平面镜的应用
2.反射光路。
1.成像；
检测一下你的学习效果吧!
课堂检测
