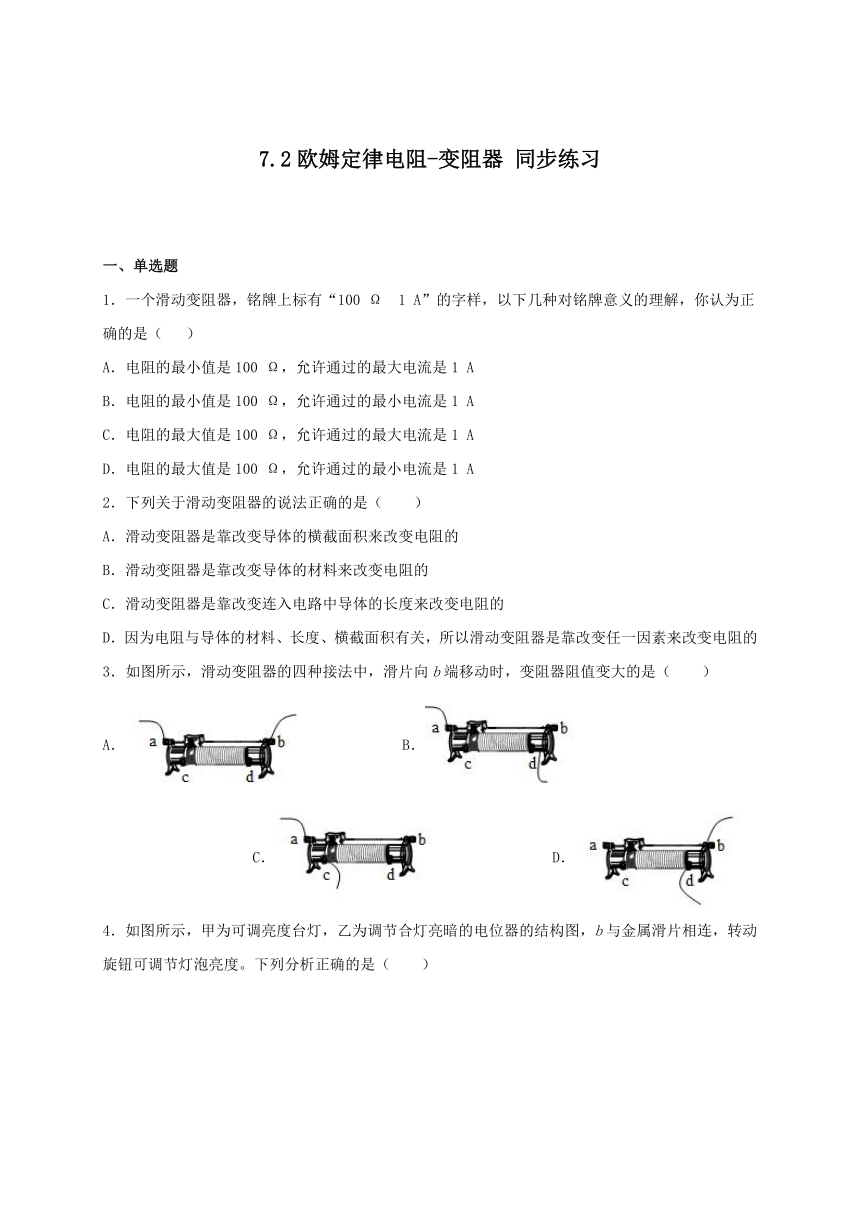

7.2欧姆定律电阻-变阻器
同步练习
一、单选题
1．一个滑动变阻器，铭牌上标有“100
Ω
1
A”的字样，以下几种对铭牌意义的理解，你认为正确的是（
）
A．电阻的最小值是100
Ω，允许通过的最大电流是1
A
B．电阻的最小值是100
Ω，允许通过的最小电流是1
A
C．电阻的最大值是100
Ω，允许通过的最大电流是1
A
D．电阻的最大值是100
Ω，允许通过的最小电流是1
A
2．下列关于滑动变阻器的说法正确的是（ ）
A．滑动变阻器是靠改变导体的横截面积来改变电阻的
B．滑动变阻器是靠改变导体的材料来改变电阻的
C．滑动变阻器是靠改变连入电路中导体的长度来改变电阻的
D．因为电阻与导体的材料、长度、横截面积有关，所以滑动变阻器是靠改变任一因素来改变电阻的
3．如图所示，滑动变阻器的四种接法中，滑片向b端移动时，变阻器阻值变大的是（ ）
A．
B．
C．
D．
4．如图所示，甲为可调亮度台灯，乙为调节合灯亮暗的电位器的结构图，b与金属滑片相连，转动旋钮可调节灯泡亮度。下列分析正确的是（ ）
A．若只将接入电路，顺时针转动旋钮灯泡亮度变暗
B．若只将接入电路，转动旋钮灯泡亮度不变
C．电位器调节灯泡亮度与滑动变阻器的原理相同
D．电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度
5．我国刑法规定，驾驶员醉酒后驾车要负刑事责任。为了打击酒驾行为，交警常用酒精浓度监测仪对驾驶人员进行酒精测试，如图甲所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示。当接通电源时，下列说法正确的是（ ）
A．当酒精浓度减小时，R的阻值减少
B．当酒精浓度增大时，电压表的示数与电流表的示数的比值变大
C．当酒精浓度增大时，电压表的示数变大
D．当酒精浓度增大时，电流表的示数变小
6．如图是物理兴趣小组设计的四个测量身高的电路图，身高仪都由电压表改装面成能实现身高越高身高仪示数越大且刻度均匀的电路是（ ）
A．
B．
C．
D．

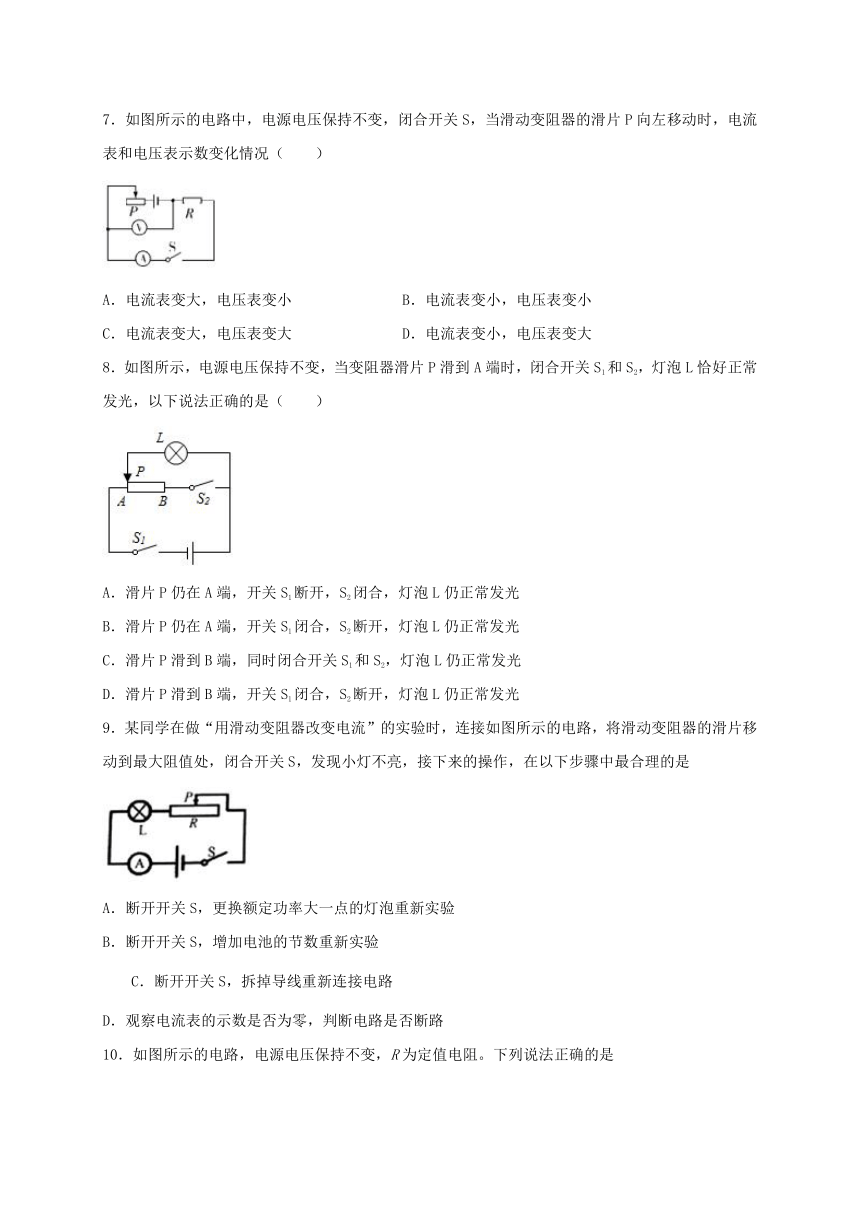

7．如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，电流表和电压表示数变化情况（ ）
A．电流表变大，电压表变小
B．电流表变小，电压表变小
C．电流表变大，电压表变大
D．电流表变小，电压表变大
8．如图所示，电源电压保持不变，当变阻器滑片P滑到A端时，闭合开关S1和S2，灯泡L恰好正常发光，以下说法正确的是（ ）
A．滑片P仍在A端，开关S1断开，S2闭合，灯泡L仍正常发光
B．滑片P仍在A端，开关S1闭合，S2断开，灯泡L仍正常发光
C．滑片P滑到B端，同时闭合开关S1和S2，灯泡L仍正常发光
D．滑片P滑到B端，开关S1闭合，S2断开，灯泡L仍正常发光
9．某同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关S，发现小灯不亮，接下来的操作，在以下步骤中最合理的是
A．断开开关S，更换额定功率大一点的灯泡重新实验
B．断开开关S，增加电池的节数重新实验
C．断开开关S，拆掉导线重新连接电路
D．观察电流表的示数是否为零，判断电路是否断路

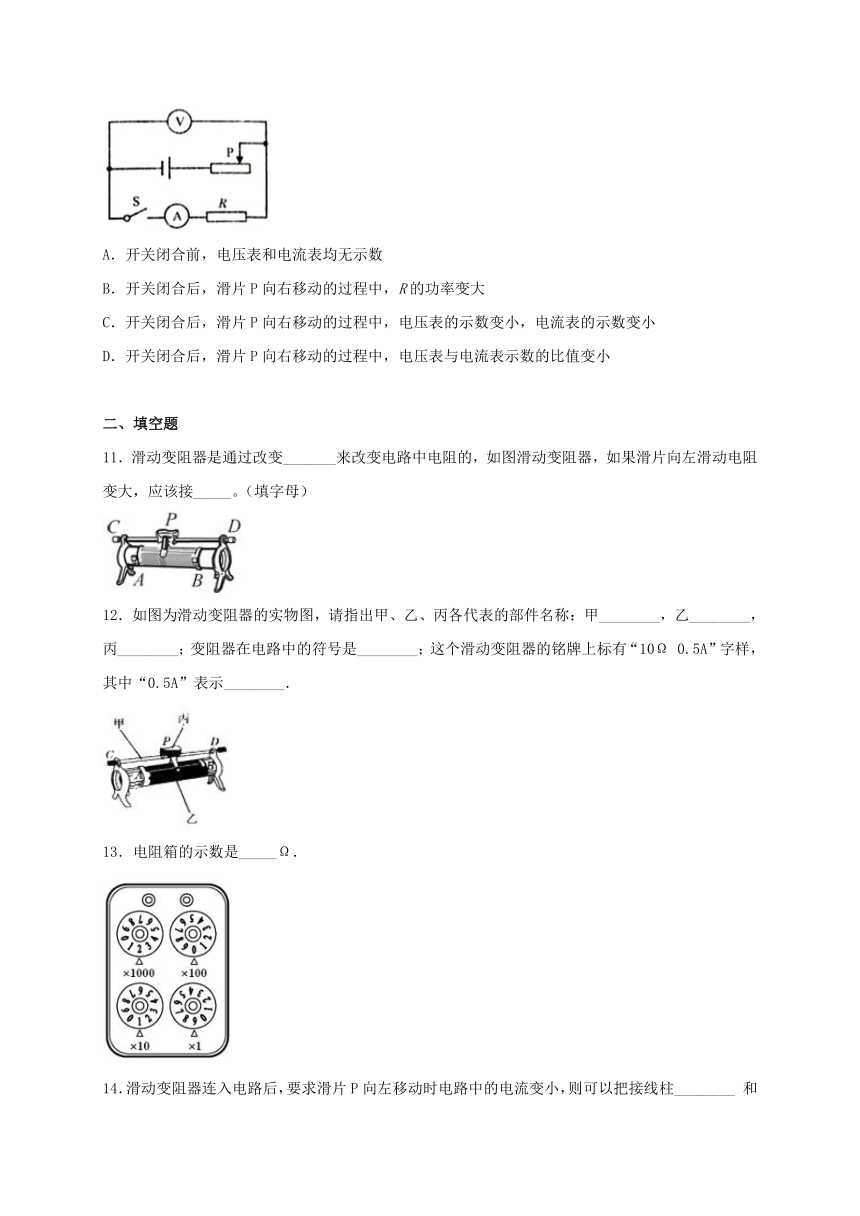

10．如图所示的电路，电源电压保持不变，R为定值电阻。下列说法正确的是
A．开关闭合前，电压表和电流表均无示数
B．开关闭合后，滑片P向右移动的过程中，R的功率变大
C．开关闭合后，滑片P向右移动的过程中，电压表的示数变小，电流表的示数变小
D．开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的比值变小
二、填空题
11．滑动变阻器是通过改变_______来改变电路中电阻的，如图滑动变阻器，如果滑片向左滑动电阻变大，应该接_____。（填字母）
12．如图为滑动变阻器的实物图，请指出甲、乙、丙各代表的部件名称：甲________，乙________，丙________；变阻器在电路中的符号是________；这个滑动变阻器的铭牌上标有“10Ω
0.5A”字样，其中“0.5A”表示________．
13．电阻箱的示数是_____Ω．
14．滑动变阻器连入电路后，要求滑片P向左移动时电路中的电流变小，则可以把接线柱________
和________
连入电路，也可以把接线柱________
和_________连入电路．
15．随着我国经济的飞达发展，汽车已经进入寻常百姓人家．如图是一种自动测定汽车油箱内油面高度的装置．R0为定值电阻，R是滑动变阻器，它的金属滑片连在杠杆的一端．从油量表（由电流表改装）指针所指的刻度就可知道油箱内油面高低，当油面下降时，滑动变阻器连入电路的阻值将______，电流表的示数将______（选填“变大”、“变小”或“不变”）．若换用电压表改装成油量表，要求油面升高时电压表示数变大，电压表应并联在图______元件两端．
三、实验题
16．如图所示，用滑动变阻器改变小灯泡的亮度：
(1)要求滑动变阻器的滑片向左移动时能使灯L亮度变暗。请用笔画线代替导线连接实物，并在虚线框中画出相应的电路图；
（______）（______）
(2)开关闭合前，滑动变阻器的滑片P应滑到_____（选填“A”或“B”）端；
(3)想使小灯泡变亮，滑片应向_____（选填“左”或“右”）端滑动，这时电流表的示数将_____；
(4)开始实验后，甲同学发现无论如何移动滑片P，灯的亮度都不发生变化，而且一直很亮，这可能是_____；一同学发现移动滑片P时，灯忽亮忽熄，这可能是_____。
17．如图所示，按下列要求连接实物，并在虚线框内画出相应的电路图．
(1)用电流表测量通过小灯泡的电流；
(2)用电压表测量小灯泡两端的电压；
(3)用滑动变阻器改变灯泡的亮度，当滑片向左移动时，灯泡变亮．
（___）
（____）
18．在“滑动变阻器改变电路中的电流”的实验中。
（1）请根据图甲电路图连接好图乙实物电路（闭合开关前，滑片P移动到最右端）。
（____）
（2）闭合开关S，若发现小灯泡不亮。接下来的操作，在以下步骤中最合理的是_____。
A、断开开关S，更换灯泡重新实验
B、断开开关S，增加电池节数重新实验
C、调节滑动变阻器，观察小灯泡是否发光
D、观察电流表示数是否为零，判断电路是否断路
（3）实验中，当滑片P向左移动，变阻器连入电路的电阻变_____，电流表的示数变_____。
参考答案
1．C
2．C
3．C
4．C
5．C
6．A
7．B
8．B
9．D
10．C
11．连入电路的电阻丝长度
BC（或者
BD）
12．金属杆
电阻线
滑片
允许通过的最大电流是0.5A
13．2019
14．B
C
B
D
15．变大
变小
R0
16．
A
右
变大
同时连接了滑动变阻器上面两个接线柱
滑片接触不良
17．
18．
D
小
大
