电路的连接
实验
让两只灯泡都亮起来
动手做，并设计自己的试验方案
①定义：把电源、用电器、开关等元器件按照一定次序首尾相连的电路叫串联电路。
实验演示：
串联电路
两个小灯泡串联
串联电路的特点
①电流只有一条路径，通过一个元件的电流同时也通过另一个；
②电路某处出现问题，影响整个电路；
③开关控制整个电路；
④电路中只需要一个开关；
⑤开关的位置对电路没有影响。

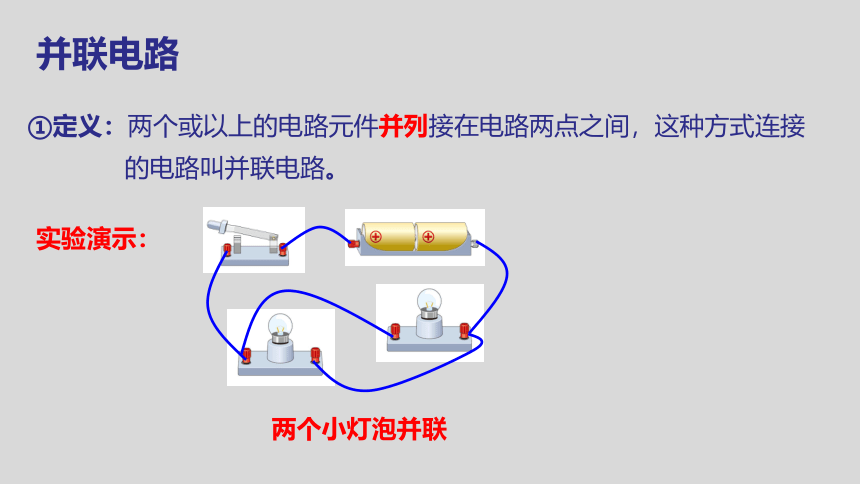

①定义：两个或以上的电路元件并列接在电路两点之间，这种方式连接的电路叫并联电路。
实验演示：
并联电路
两个小灯泡并联
并联电路的特点
①电流有两条（或多条）路径；
②各支路互不影响，各元件可以独立工作；
③干路的开关控制整个干路；
④支路的开关只控制本支路。
干路——所有电流流经的电路。
支路——部分电流流经的电路。
注：
组合电路和集成电路
1.组合电路
在电路中，既有以串联方式连接又有以并联方式连接的电路称为组合电路。
2.集成电路
集成电路是在单晶片上构接数千万个电子元件的电路。
1.马路上的路灯总是一起亮，一起灭。如果它们其中一盏灯的灯丝断了，其他灯仍能正常发光。根据这些现象判断路灯是（
）
A.串联的
B.并联的
C.可能是串联的，也可能是并联的
D.不能确定是何种连接方式
B
2.按照图甲所示电路，将乙中各元件连接起来
S1
S2
L1
L2
S3
L1
L2
S1
S2
S3
3.在如图所示的电路中，为使灯L1、L2并联，应该（
）
A.闭合开关S1、S2，断开S3
B.闭合开关S1、S3，断开S2
C.闭合开关S2、S3，断开S1
D.同时闭合开关S1、S2、S3
B
4.一个盒子里装有三只相同的灯泡，灯泡露在盒外，且盒外有A、B、C、D
四个接线柱，如图，电源分别接AB、AC、CD
时只有一只灯泡亮，且亮度相同，电源接BD时三只灯泡均亮，但亮度较暗，试画出盒内的电路图。
A
D
C
B
×
×
×
找出下面电路连接图中的错误和不足。
想一想?
甲：电路为短路，电路虽有用电器
但没有接入电路。
乙：电路中L2没有接入电路中。
丙：有一节电池没有接入电路.
甲
乙
丙
L2
L1
L2
L1
L1
L2
看图做练习:
如下图所示的电路叫
电路,图中开关S1用来控制
,开关S2用来控制
,而开关S接在
路中,它可以同时控制
.说出电路中的电流方向.(开关都闭合后).
S
L2
干
并联
L1
L2
L1、L2
S1
S2
L1
这节课我
们学习了
什么内容？
小结（1）
串
联
电
路
连接特点
工作特点
开关的
控制特点
一只开关可控制各用
电器工作，且与开关
的位置无关。
元件逐个相连，无分支。
各用电器工作有关联：
任意一个用电器不工
作，其他用电器均停
止工作。
工作特点
并联电路
连接特点
开关的
控制特点
各用电器两端分别连
在一起，然后接到电
路中。
某一条支路断开时，其
他支路上的用电器照常
工作。
干路上的开关可以控制
所有用电器，而支路上
的开关只能控所在支路
上的用电器。
小结（2）
