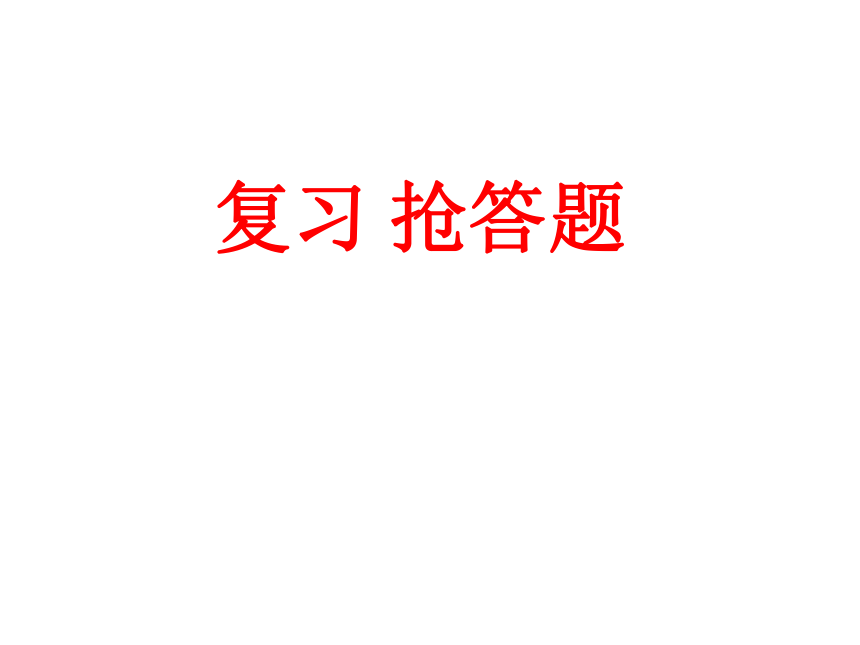

复习
抢答题
1、如图为家庭电路中常用的三孔插座，其中孔1接
，
孔2接
，
孔3接
。
1
2
3
地线
火线
零线

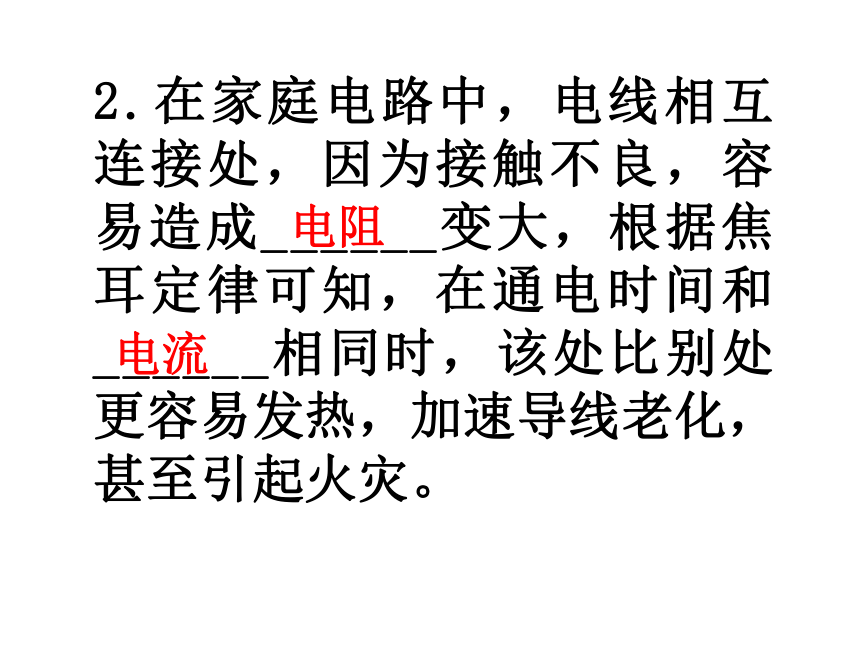

2.在家庭电路中，电线相互连接处，因为接触不良，容易造成______变大，根据焦耳定律可知，在通电时间和______相同时，该处比别处更容易发热，加速导线老化，甚至引起火灾。
?
电阻
电流
公元843年,在水天一色的茫茫大海上,一只帆船正在日夜不停地航行,没有航标,没有明确的航道.他们怎样确定航向？

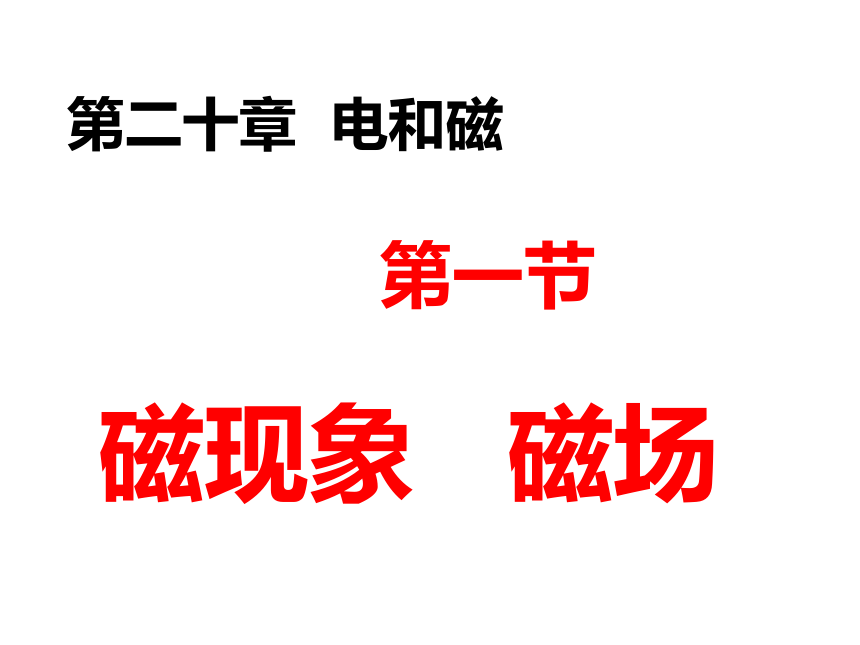

第二十章
电和磁
第一节
磁现象
磁场
实验
通过实验解决下面的问题:
磁体能够吸引桌上的哪些物体?
物体能吸引铁、钴、镍
等物质的性质。
具有磁性的物体。

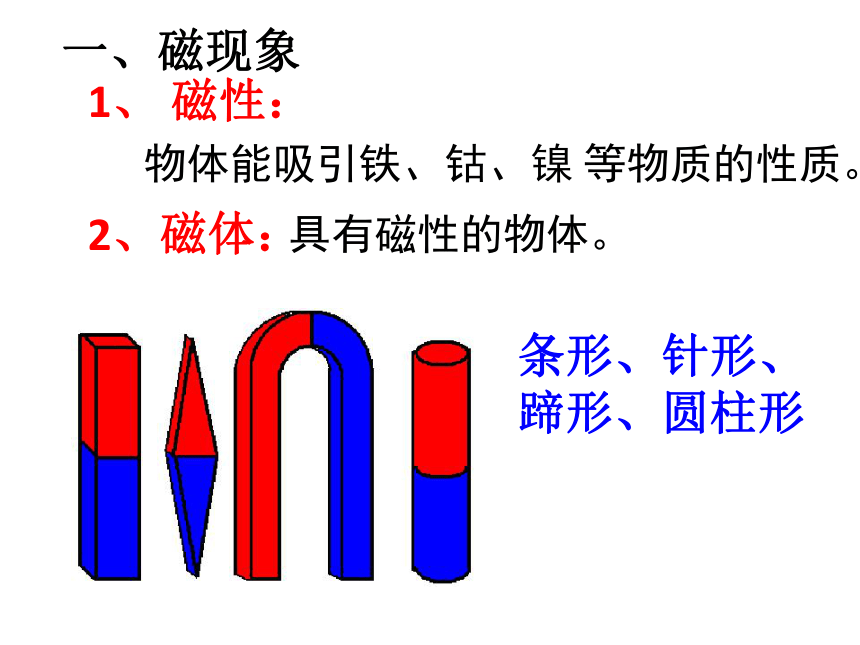

1、
磁性：
2、磁体：
条形、针形、蹄形、圆柱形
一、磁现象
实验
磁体上磁性最强的部位。
3、磁极：
(在磁体的两端)
磁体上各部分的磁性强弱一样吗?

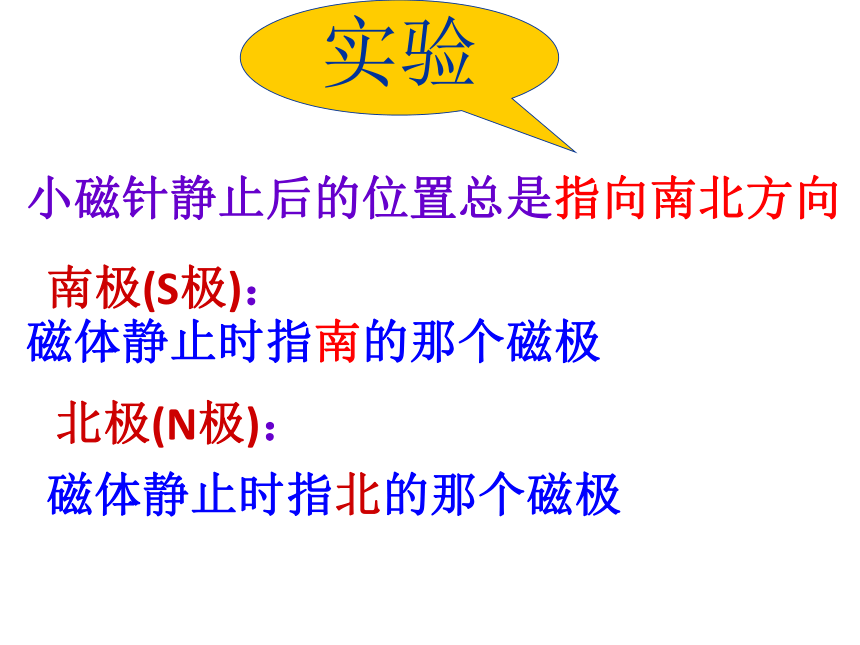

南极(S极)：
实验
小磁针静止后的位置总是指向南北方向
磁体静止时指南的那个磁极
磁体静止时指北的那个磁极
北极(N极)：

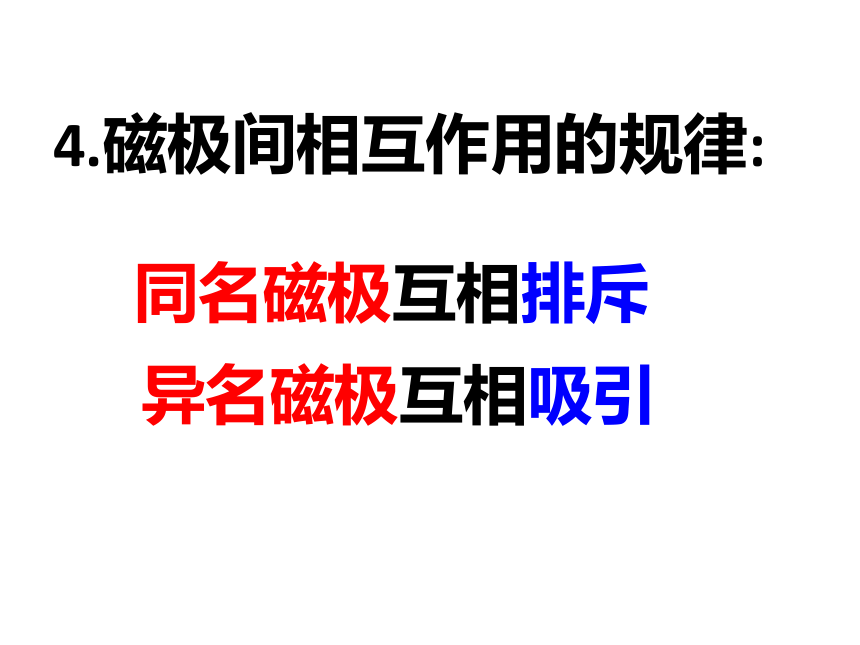

4.磁极间相互作用的规律:
同名磁极互相排斥
异名磁极互相吸引
使原来没有磁性的物体获得磁性的过程
实验
5、磁化
被磁化的物体如果是铁棒，获得的磁性会立即消失
被磁化的物体如果是钢棒，获得的磁性会保持较长时间
磁现象在现代科技生产生活中的应用
地质工作者正在进行磁法勘探
录音带、录像带
核磁共振机
磁化杯
磁悬浮列车
同名磁极互相排斥
原理：
观察
思考
　　彼此不接触的两个磁体，通过什么发生作用？
桌面上放一小磁针,用条形磁体绕小磁针转一圈,你观察到了什么?产生这种现象的原因是什么?
二、
磁场
磁体周围存在着一种特殊的物质。
对放入其中的磁体产生磁力的作用。
1、磁场：
2、磁场的基本性质：
用小磁针探究磁体周围的磁场
2、磁场方向的规定：小磁针静止时N极所指的方向就是该点的磁场方向。
1、不同位置小磁针的北极指向一般_____(相同/不同)，说明了什么？
议一议
不同
3、磁场方向：
磁场中任意一点，小磁针静止时N极所指的方向就是该点的磁场方向．
探究磁体周围的磁场
用铁屑探究磁体周围的磁场
（1）、磁感线只是假想的曲线，是帮助我们描述磁场而模拟出的（模型法），实际并不存在，但磁场是客观存在的。
3、磁感线
某点磁感线方向
该点磁场方向
该点小磁针静止时北极指的方向
条形磁铁的磁感线
蹄形磁铁的磁感线
（2）、在磁体外部，磁感线分布规律
从磁体Ｎ极出发，回到S极。
（3）、磁感线布满磁体周围的整个空间
（4）、磁感线的疏密表示磁场的强弱。磁体两端处磁感线最密，表示其两极处磁性最强。
N
S
A
C
B
磁极周围的磁场
各种磁体的磁感线
各种磁体的磁感线
北方（地理北极)地球
南方(地理南极）
三、地磁场
沈括，中国宋代科学家，在其著作《梦溪笔谈》中最早提及磁偏角。
“方家以磁石磨针锋，则能指南，然常微偏东，不全南也”。
（1）、定义：地球周围空间存在的磁场叫地磁场。
（2）、地磁北极在地理南极附近；地磁南极在地理北极附近。
（3）、地磁场----动物罗盘。
小结:
1、磁
性
2、磁
体
3、磁
极
4、磁
极间相互作用规律
5、磁
化
6、磁
场
7、磁
场方向
8、磁
感
线
9、
地磁
场
10、磁
偏角
S
N
1、画出异名磁极之间的磁感线：
练习：
N
N
2、画出同名磁极之间的磁感线：
N
N
2、画出同名磁极之间的磁感线：
N
3、根据磁感线，标出磁体的N、S极及小磁针的N、S极。
N
N
S
N
3、根据磁感线，标出磁体的N、S极及小磁针的N、S极。
N
N
S
小磁针N极的指向和磁感线方向相同
4、根据小磁针的N、S极，在图中标出磁体的极性，并画出磁体周围的磁感线的分布。
S
N
N
在左图中请标出磁铁的磁感线方向和N,S极．
在右图中，请标出磁体和磁针的极性
巩固练习
S
N
N
S
S
N
请标明磁铁的磁感线方向和N、S极
S
N
在图中标出四只小磁针的北极．
N
N
N
N
1.物体能够吸引含铁质物体的性质，叫做_____，
具有这一性质的物体叫做______
2.一根磁铁上磁性最强的部位叫_______,任何磁
体都有____个磁极，分别叫____极和____极。
3.用一根细线系在一根条形磁铁的中间，悬挂在
空气静止，可发现条形磁铁总是指向______方
向，条形磁铁的N极指______，S极指_______。
练习
磁性
磁体
磁极
两
南
北
南北
北
南
4、磁铁能吸引下面哪些物体?(
)
A
铜片
B
铁片
C
铝片
D
钴片
E
锌片
F
镍片
BDF
5、用条形磁铁的N极去靠近某物体的A端，发现能把A端吸引过来，则物体的A端（
）
　A一定的S极
　　　
B可能是N极
　C可能是S极　　　　D一定是N极
C
6、某物体的一端靠近静止的一根小
磁针，当靠近小磁针的N极和S极时
都能吸引，则这物体的这端（
）
A可能是无磁性的
B可能是N极
C可能是S极
D一定有磁性
A
7、一根条形磁铁从中间切开，得到的是（???
）。
　A.一段只有N极，另一段只有S极
　B.两端都没有磁性的铁块
　C.两端都有N极和S极的磁铁
　D.原来的N极一端变成了S极，原来的S极一
端变成了N极
C
如何判断一根铁棒是不是磁体？如果是磁体怎样判断它的磁极？
1、利用磁体的磁性
大家一起来动脑
2、利用磁体的指向性
3、利用磁极间的相互作用规律
1、用条形磁铁的N极去靠近某物体的A端，发现能把A端吸引过来，则物体的A端（
）
　A、一定的S极
　B、可能是N极
　C、可能是S极　
D、一定是N极
练习
A
2、某物体的一端靠近静止的一根小磁针，当靠近小磁针的N极和S极时都能吸引，则这物体的这端（
）
A、可能是无磁性的
B、可能是N极
C、可能是S极
D、一定有磁性
练习
A
3、如图所示，磁铁吸引住两根铁钉的尖端，那么两根铁钉的另一自由端
会（
）
A、如甲所示
B、如乙所示
C、如丙所示
D、如甲、乙都有可能
S
N
甲
乙
丙
S
N
S
N
C
4、把一条没有磁性的铁棒K放在磁铁旁边，然后把小磁针靠近铁棒K的右端（如图），此时发生的现象是（
）
A、小磁针的北极会被铁棒K吸引
B、小磁针的南极会被铁棒K吸引
C、小磁针的北极和南极都会被铁棒K吸引
D、小磁针的北极和南极都不会被铁棒K吸引
N
S
K
N
S
N
S
A
