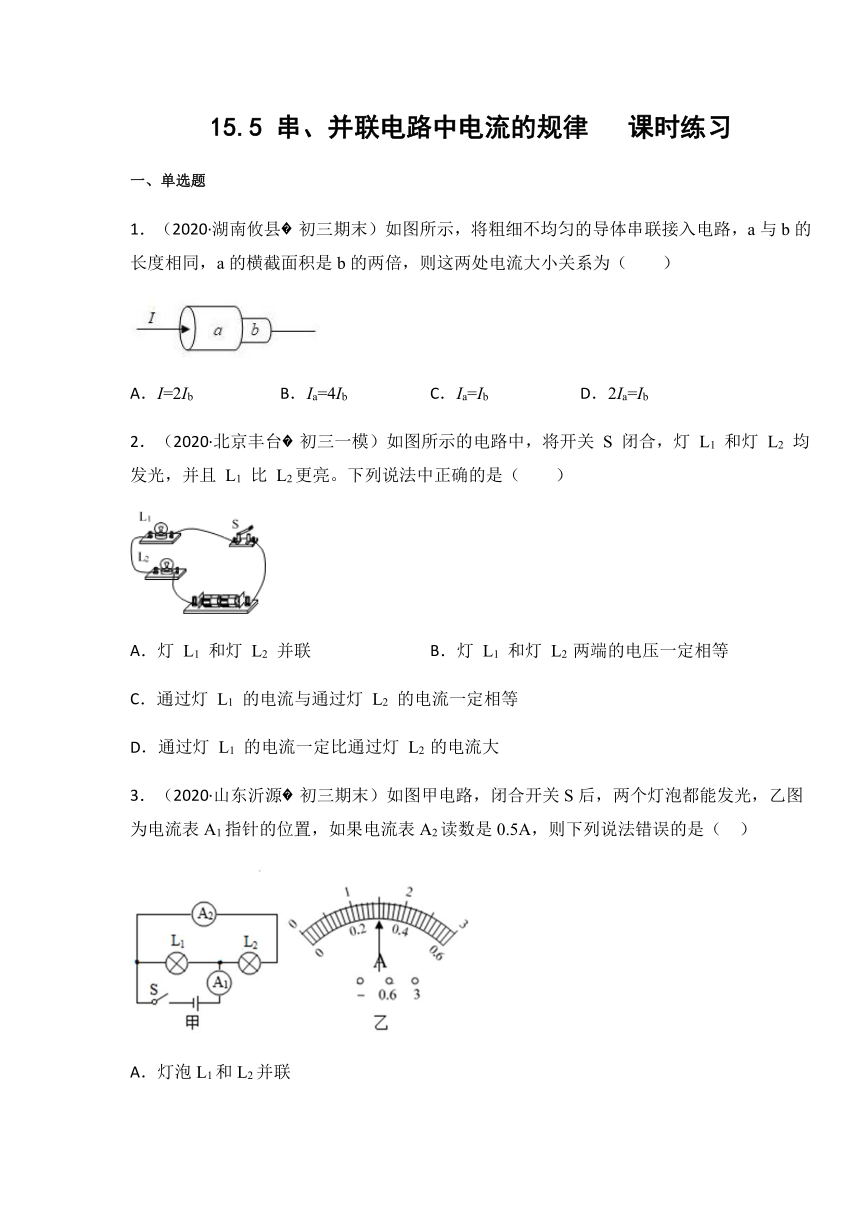

人教版九年级物理上册15.5 串、并联电路中电流的规律 课时练习（含答案）

15.5
串、并联电路中电流的规律
课时练习
一、单选题
1．（2020·湖南攸县?初三期末）如图所示，将粗细不均匀的导体串联接入电路，a与b的长度相同，a的横截面积是b的两倍，则这两处电流大小关系为（　　）
A．I=2Ib
B．Ia=4Ib
C．Ia=Ib
D．2Ia=Ib
2．（2020·北京丰台?初三一模）如图所示的电路中，将开关
S
闭合，灯
L1
和灯
L2
均发光，并且
L1
比
L2更亮。下列说法中正确的是（　　）
A．灯
L1
和灯
L2
并联
B．灯
L1
和灯
L2
两端的电压一定相等
C．通过灯
L1
的电流与通过灯
L2
的电流一定相等
D．通过灯
L1
的电流一定比通过灯
L2
的电流大
3．（2020·山东沂源?初三期末）如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.5A，则下列说法错误的是（
）
A．灯泡L1和L2并联
B．电流表A1一定连接“3A”接线柱
C．电流表A1的读数是1.5A
D．通过灯L1的电流为1.2A

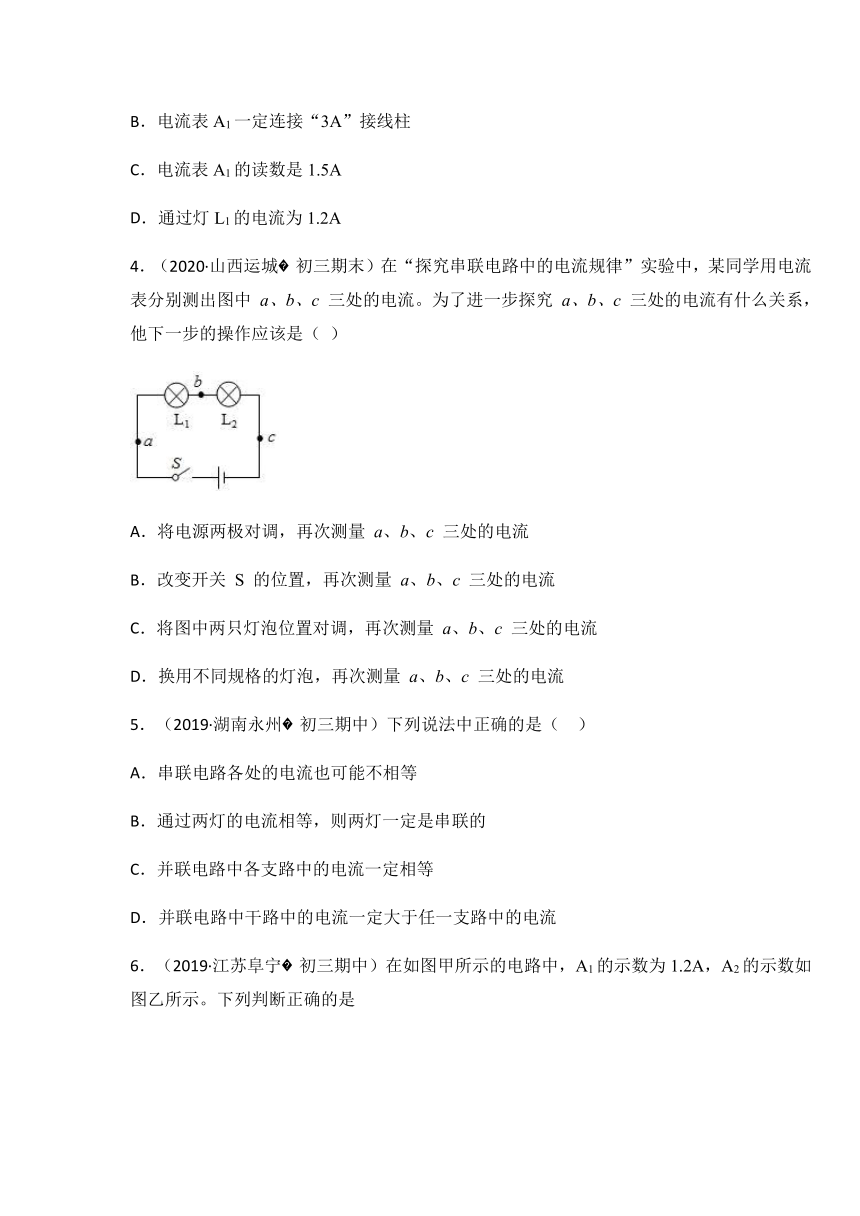

4．（2020·山西运城?初三期末）在“探究串联电路中的电流规律”实验中，某同学用电流表分别测出图中
a、b、c
三处的电流。为了进一步探究
a、b、c
三处的电流有什么关系，他下一步的操作应该是（
）
A．将电源两极对调，再次测量
a、b、c
三处的电流
B．改变开关
S
的位置，再次测量
a、b、c
三处的电流
C．将图中两只灯泡位置对调，再次测量
a、b、c
三处的电流
D．换用不同规格的灯泡，再次测量
a、b、c
三处的电流
5．（2019·湖南永州?初三期中）下列说法中正确的是（
）
A．串联电路各处的电流也可能不相等
B．通过两灯的电流相等，则两灯一定是串联的
C．并联电路中各支路中的电流一定相等
D．并联电路中干路中的电流一定大于任一支路中的电流

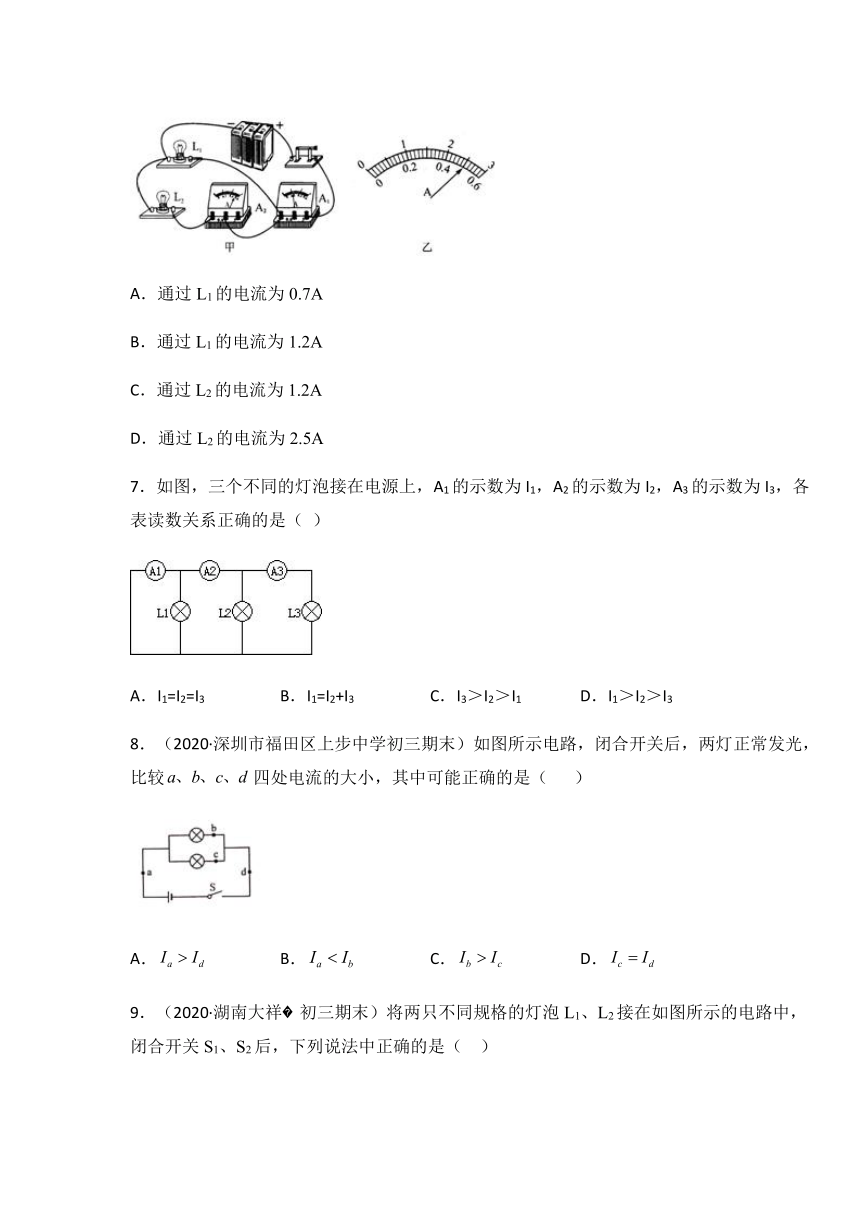

6．（2019·江苏阜宁?初三期中）在如图甲所示的电路中，A1的示数为1.2A，A2的示数如图乙所示。下列判断正确的是
A．通过L1的电流为0.7A
B．通过L1的电流为1.2A
C．通过L2的电流为1.2A
D．通过L2的电流为2.5A
7．如图，三个不同的灯泡接在电源上，A1的示数为I1，A2的示数为I2，A3的示数为I3，各表读数关系正确的是（
）
A．I1=I2=I3
B．I1=I2+I3
C．I3＞I2＞I1
D．I1＞I2＞I3
8．（2020·深圳市福田区上步中学初三期末）如图所示电路，闭合开关后，两灯正常发光，比较四处电流的大小，其中可能正确的是（
）
A．
B．
C．
D．

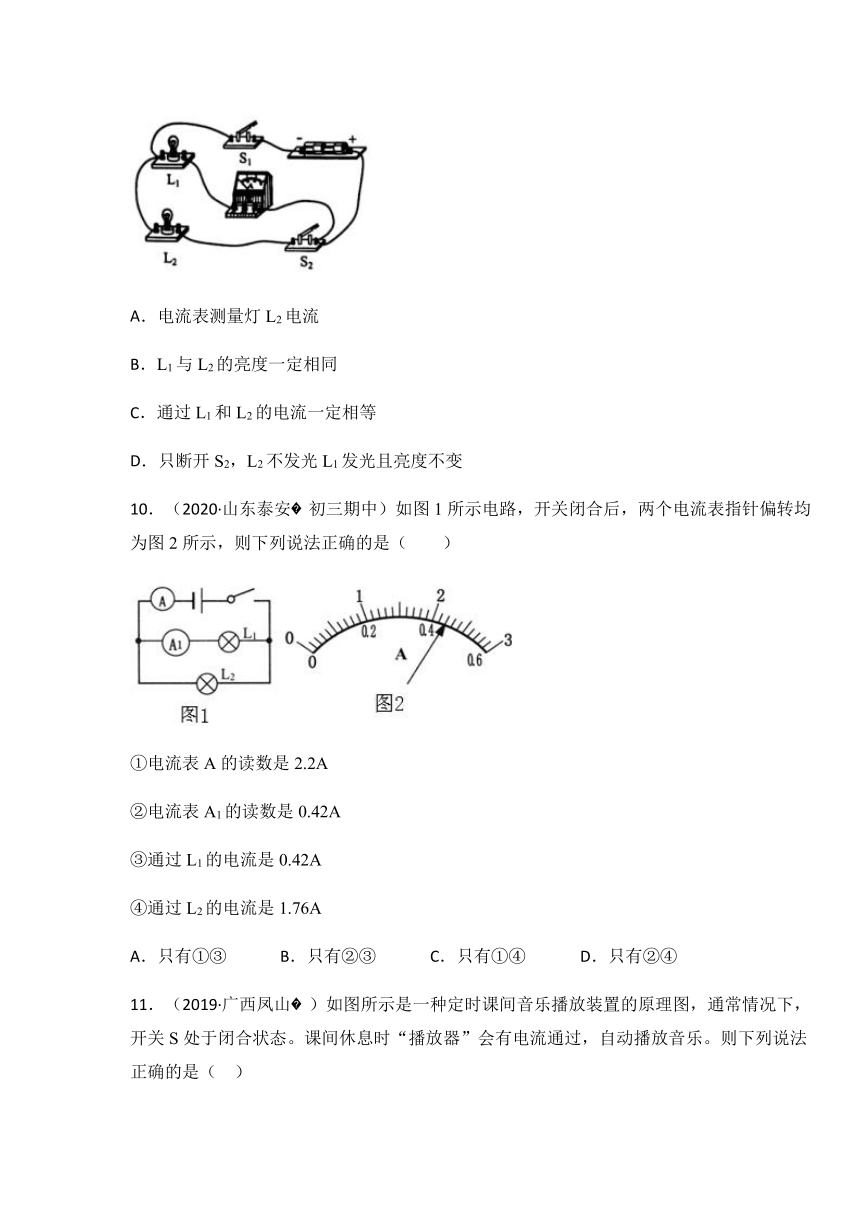

9．（2020·湖南大祥?初三期末）将两只不同规格的灯泡L1、L2接在如图所示的电路中，闭合开关S1、S2后，下列说法中正确的是（
）
A．电流表测量灯L2电流
B．L1与L2的亮度一定相同
C．通过L1和L2的电流一定相等
D．只断开S2，L2不发光L1发光且亮度不变
10．（2020·山东泰安?初三期中）如图1所示电路，开关闭合后，两个电流表指针偏转均为图2所示，则下列说法正确的是（　　）
①电流表A的读数是2.2A
②电流表A1的读数是0.42A
③通过L1的电流是0.42A
④通过L2的电流是1.76A
A．只有①③
B．只有②③
C．只有①④
D．只有②④

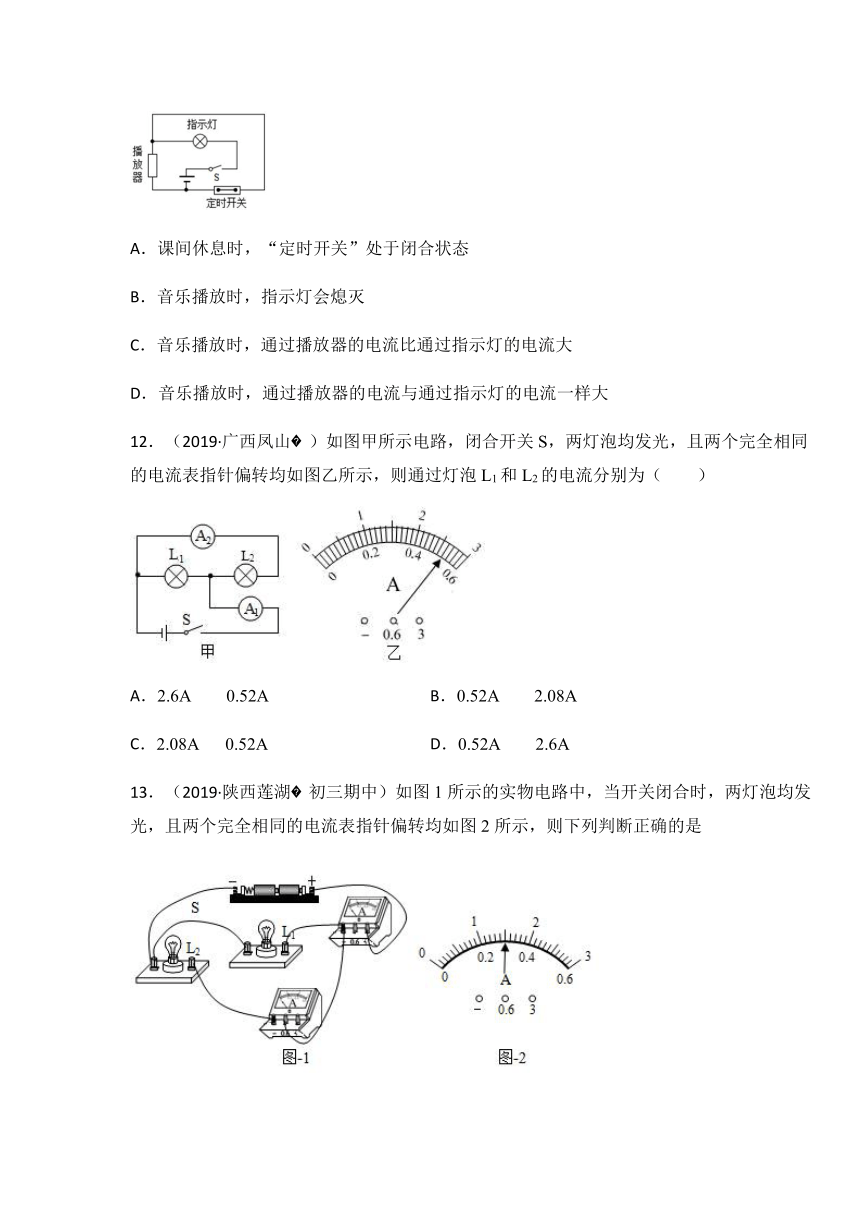

11．（2019·广西凤山?）如图所示是一种定时课间音乐播放装置的原理图，通常情况下，开关S处于闭合状态。课间休息时“播放器”会有电流通过，自动播放音乐。则下列说法正确的是（
）
A．课间休息时，“定时开关”处于闭合状态
B．音乐播放时，指示灯会熄灭
C．音乐播放时，通过播放器的电流比通过指示灯的电流大
D．音乐播放时，通过播放器的电流与通过指示灯的电流一样大
12．（2019·广西凤山?）如图甲所示电路，闭合开关S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡L1和L2的电流分别为（　　）
A．2.6A
0.52A
B．0.52A
2.08A
C．2.08A
0.52A
D．0.52A
2.6A
13．（2019·陕西莲湖?初三期中）如图1所示的实物电路中，当开关闭合时，两灯泡均发光，且两个完全相同的电流表指针偏转均如图2所示，则下列判断正确的是
A．通过灯L1的电流为1.5
A
B．通过灯L1的电流为0.3
A
C．通过灯L2的电流为0.3
A
D．通过灯L2的电流为1.2
A
14．（2020·湖南常德?初三期末）将两个电流表分别接入如图甲所示的两个位置测量电流，此时电流表A1和A2指针偏转分别如图乙所示，下列说法正确的是（
）
A．电流表A2测量电灯L2的电流
B．电流表A1的示数可能为0.24A
C．电流表A2的示数一定为2A
D．通过灯L2的电流可能为0.12A
15．（2019·广东）在如图甲电路中，闭合开关
S
后，两个灯泡都能发光，乙图为电流表
A1
指针的位置，如果电流表
A2
读数是0.5A，则下列说法正确的是（
）
A．电流表
A1一定连接“3A”
B．灯泡L1和L2串联
C．通过灯
L1、L2
的电流都为0.5
A
D．通过灯
L1
的电流1.5
A
二、多选题
16．（2019·四川师范大学附属中学初三期中）小明同学对如图所示的电路进行了以下分析判断，其中正确的是（　　）
A．S1、S2都闭合时，三只灯泡均发光，是并联
B．S1、S2都闭合时，电流表A2测量的是通过L2和L3的电流
C．S1、S2都断开时，电流表A2的示数等于电流表A1的示数
D．S1、S2都断开时，三只灯泡均发光，是串联
17．（2019·桐柏县新集一中初三月考）如图所示电路,闭合开关
S1、S2,下列对电路的分析正确的是（
）
A．L1
与
L2
并联，电流表
A1
测
L2
的电流
B．L1
与
L2
串联，电流表
A2
测干路上的电流
C．当开关
S2
断开时,通过
L1
的电流不变,
A2
的示数变小
D．当开关
S2
断开时,
A2
的示数不变，通过
L1
的电流变大
三、填空题
18．（2019·山东南区?初二期中）教室内有12盏日光管灯，通过每盏日光灯的电流是0.2A，则干路中的总电流为______A。
19．（2019·四川金牛?成都铁路中学初三期中）如图甲所示电路，两灯正常发光，电流表A1的示数为0.6A，电流表A2的示数如图乙所示。则电流表A2测量的是_____的电流（选填“L1”，“L2”或“干路”），通过灯泡L2的电流为_____A。
20．（2020·北京西城?北师大实验中学初三期中）串联电路中电流的特点是______；符号表达式______。并联电路中电流的特点是_____。符号表达式_________
21．（2019·广西来宾?初三期中）如图所示，闭合开关S，灯泡L1和L2组成______联电路，电流表A1的示数为1.6A，电流表A2的示数为0.9A，则L1中的电流是______A，L2中的电流是______A。
22．（2020·四川雅安?初三期末）如图所示电路中，电流表A1与A2指针指示的位置如图所示，则电流表A1读数是_____；电流表A2读数是_____，灯L1电流是_____。
23．（2019·湖北襄阳三十四中初三月考）如图所示，电源电压不变，开关S1已闭合。若再闭合开关S2，则_________的示数变大，小灯泡Ｌ1的亮度将_________。
24．（2019·江西广丰?南屏中学初三月考）如图所示，已知A1的示数0.9A，A2的示数是2.4A，则通过灯L1的电流是______A，灯L2中的电流是__________A。
25．（2018·全国初三单元测试）如图甲所示电路中，电流表A1测的是________的电流；A2测的是通过________的电流.如果这两只表的示数如图乙、丙所示.则L1的电流为________A；L2的电流为________A．
参考答案
1．C
2．C
3．D
4．D
5．D
6．A
7．D
8．C
9．D
10．C
11．D
12．C
13．C
14．D
15．A
16．BC
17．AC
18．2.4
19．干路
2
20．各处电流相等
Ia=Ib=Ic
干路电流等于各支路电流之和
Ia=Ib+Ic
21．并
0.7
0.9
22．2.2A
0.44A
1.76A
23．电流表
不变
24．1.5
0.9
25．干路
L2
1.22
0.48
