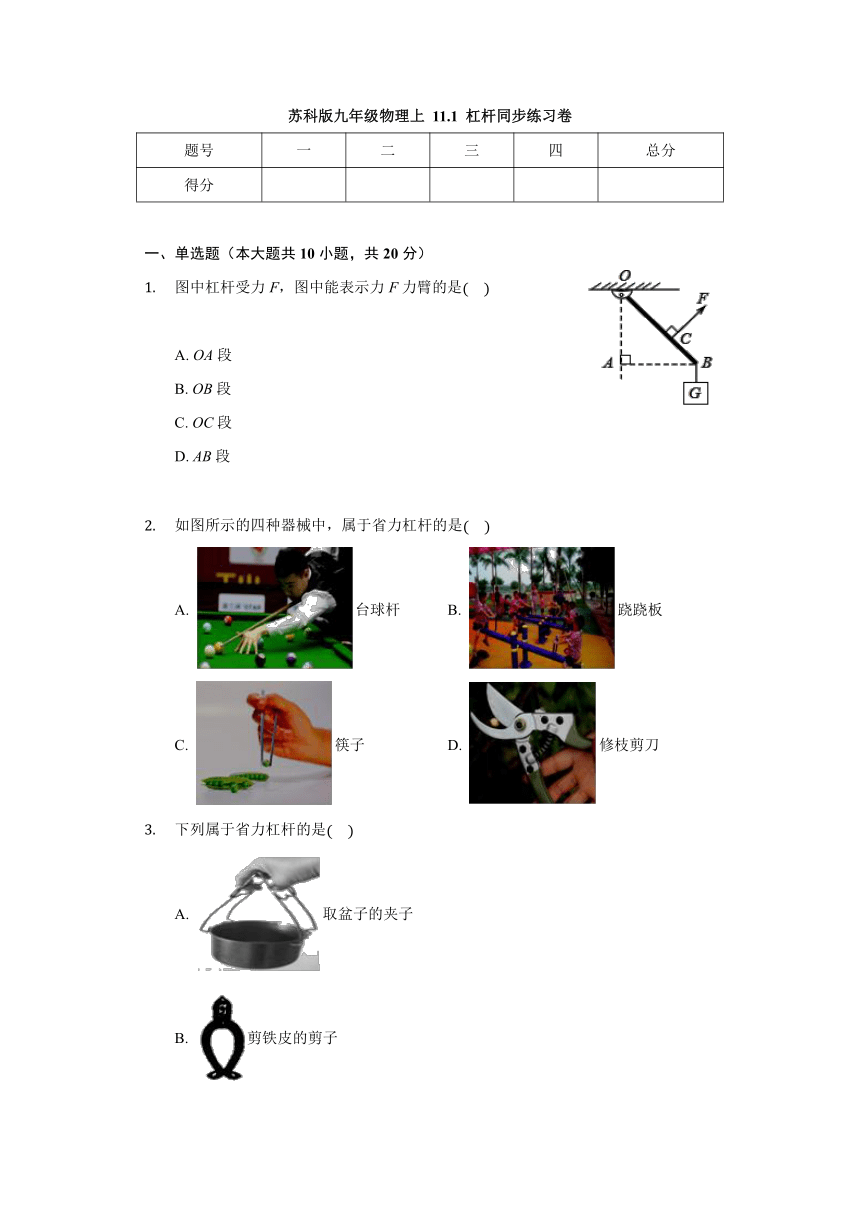

苏科版九年级物理上 11.1 杠杆 同步练习卷（无答案）

苏科版九年级物理上
11.1
杠杆同步练习卷
题号
一
二
三
四
总分
得分
一、单选题（本大题共10小题，共20分）
图中杠杆受力F，图中能表示力F力臂的是
A.
OA段
B.
OB段
C.
OC段
D.
AB段
如图所示的四种器械中，属于省力杠杆的是
A.
台球杆
B.
跷跷板
C.
筷子
D.
修枝剪刀
下列属于省力杠杆的是
A.
取盆子的夹子
B.
剪铁皮的剪子
C.

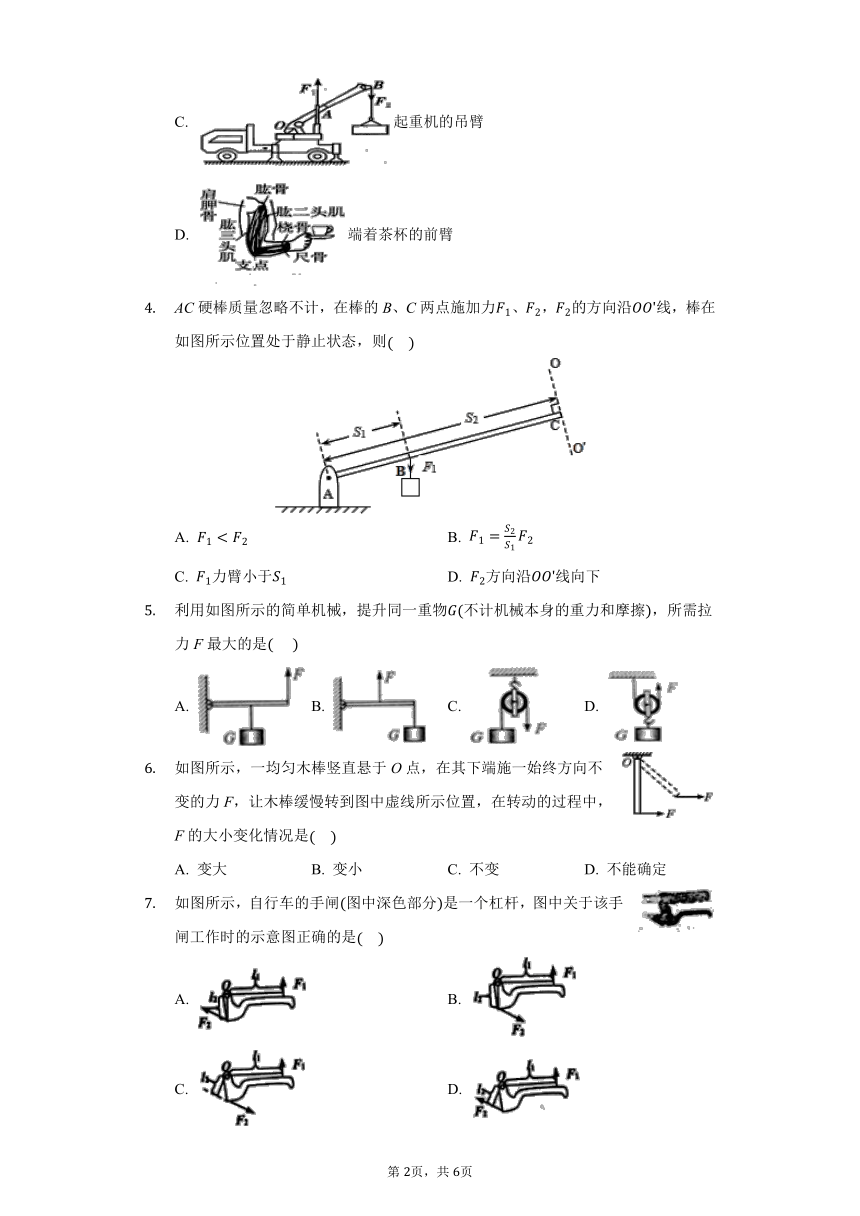

起重机的吊臂
D.
端着茶杯的前臂
AC硬棒质量忽略不计，在棒的B、C两点施加力、，的方向沿线，棒在如图所示位置处于静止状态，则
A.
B.
C.
力臂小于
D.
方向沿线向下
利用如图所示的简单机械，提升同一重物不计机械本身的重力和摩擦，所需拉力F最大的是???
A.
B.
C.
D.
如图所示，一均匀木棒竖直悬于O点，在其下端施一始终方向不变的力F，让木棒缓慢转到图中虚线所示位置，在转动的过程中，F的大小变化情况是
A.
变大
B.
变小
C.
不变
D.
不能确定
如图所示，自行车的手闸图中深色部分是一个杠杆，图中关于该手闸工作时的示意图正确的是
A.
B.
C.
D.

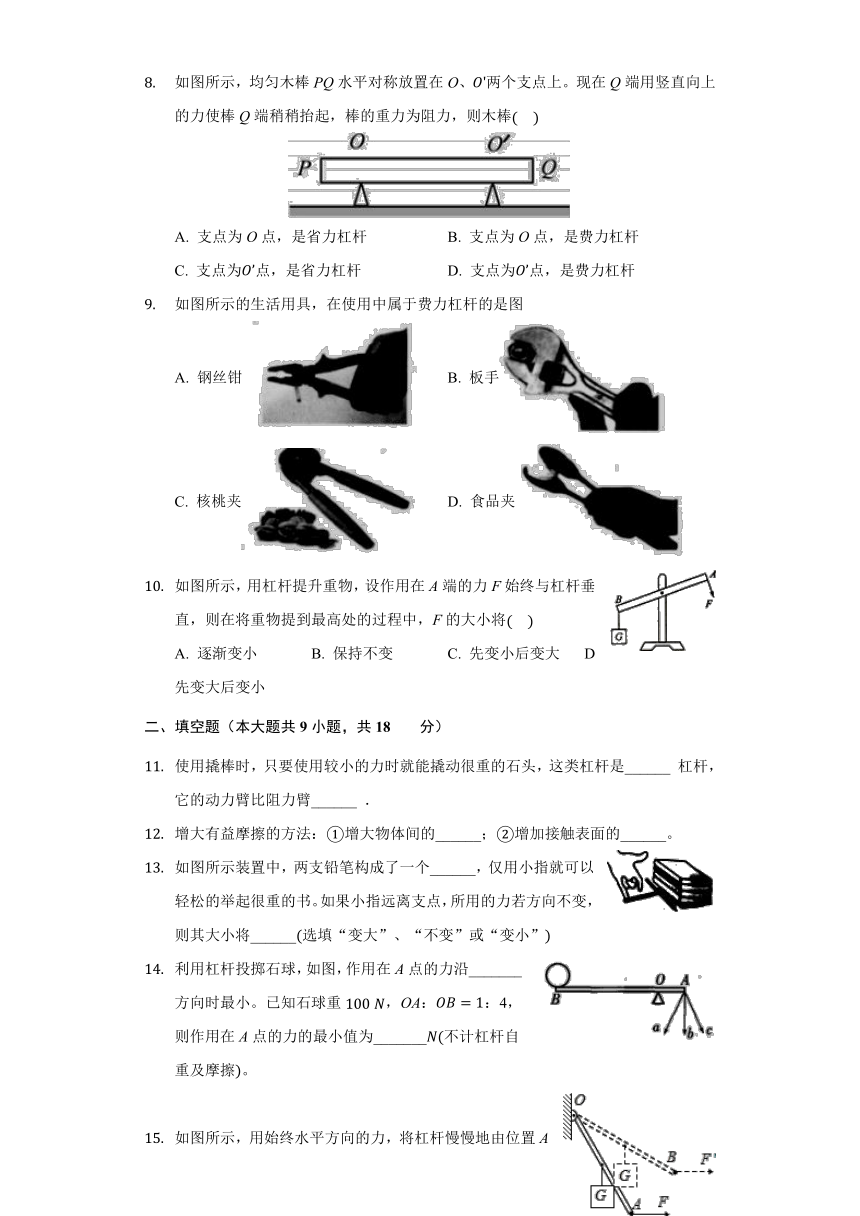

如图所示，均匀木棒PQ水平对称放置在O、两个支点上。现在Q端用竖直向上的力使棒Q端稍稍抬起，棒的重力为阻力，则木棒
A.
支点为O点，是省力杠杆
B.
支点为O点，是费力杠杆
C.
支点为点，是省力杠杆
D.
支点为点，是费力杠杆
如图所示的生活用具，在使用中属于费力杠杆的是图
A.
钢丝钳
B.
板手
C.
核桃夹
D.
食品夹
如图所示，用杠杆提升重物，设作用在A端的力F始终与杠杆垂直，则在将重物提到最高处的过程中，F的大小将
A.
逐渐变小
B.
保持不变
C.
先变小后变大
D.
先变大后变小
二、填空题（本大题共9小题，共18分）
使用撬棒时，只要使用较小的力时就能撬动很重的石头，这类杠杆是______
杠杆，它的动力臂比阻力臂______
．
增大有益摩擦的方法：增大物体间的______；增加接触表面的______。
如图所示装置中，两支铅笔构成了一个______，仅用小指就可以轻松的举起很重的书。如果小指远离支点，所用的力若方向不变，则其大小将______选填“变大”、“不变”或“变小”
利用杠杆投掷石球，如图，作用在A点的力沿_______方向时最小。已知石球重，OA：：4，则作用在A点的力的最小值为_______不计杠杆自重及摩擦。
如图所示，用始终水平方向的力，将杠杆慢慢地由位置A拉到位置B，阻力G的力臂将______，动力的力臂将______，动力将______。填“变大”、“不变”、“变小”
如图所示为一种常用核桃夹，用大小相同的力垂直作用在B点比A点更容易夹碎核桃，这说明力的作用效果与______有关。核桃夹是______杠杆。
如图所示，一根足够长的轻质杠杆水平支在支架上，，是边长为的正方体，重为。当时，绳子的拉力为________N，此时对地面的压力为。现将向右移动________cm后，可使对地面的压力恰好为零。
某同学研究使用动力臂大于阻力臂的杠杆时动力大小的特点，当动力和阻力都在杠杆的同侧时，他先用弹簧测力计测出钩码的重力，然后在杠杆上挂上两个相同的钩码，且位置保持不变．三次在不同的位置用弹簧测力计提起杠杆使其杠杆水平静止，研究过程如图所示，请仔细观察过程图中的操作和测力计指针的位置，然后归纳得出初步结论．
比较图a、b或a、c或a、d，可知：使用动力臂大于阻力臂的杠杆______
．
比较图b、c、d可知：______
．
如图所示的杠杆重力和摩擦不计，O点为支点，在中点B处挂一重为100N的物体，为保证杠杆在水平方向静止，在A点处沿______
选填“”、“”或“”方向施加的力最小，大小为______
三、实验探究题（本大题共2小题，共24分）
在“研究杠杆平衡条件”的实验中，杠杆刻度均匀。
先把杠杆的中点支在支架上，杠杆停在如图甲所示的位置，此时杠杆处于______填“平衡”或“不平衡”状态。为了使杠杆在水平位置平衡，可以调节右端的平衡螺母，使它向______填“左”或“右”移动。
用弹簧测力计和钩码配合使用，也可以研究杠杆平衡条件。如图乙所示，若每个钩码的质量是50g，则可用量程为的弹簧测力计在______处选填“A”、“B”或“C”竖直向上拉杠杆，使其在水平位置平衡，获取实验数据。
动力
阻力
动力臂
阻力臂
3
6
4
2
小明用调节好的杠杆进行了一次实验，所得数据如表：于是他得出了杠杆的平衡条件：你认为他的结论______填“可靠”或“不可靠”，理由是______。
在“探究杠杆平衡条件的实验”中：
如图甲所示，实验前，杠杆左端下沉，则应将左端的平衡螺母向________选填“左”或“右”调节，直到杠杆在水平位置平衡，目的是便于测量__________________________．
如图乙所示，杠杆上的刻度均匀，在A点挂4个钩码，要使杠杆在水平位置平衡，应在B点挂______________个相同的钩码．
如图丙所示，已知每个钩码重，杠杆上每小格长度为，当弹簧测力计在C点斜向上与水平方向成角拉杠杆，使杠杆在水平位置平衡时，弹簧测力计示数为______．
四、计算题（本大题共1小题，共18分）
如图所示，不计质量的硬杆处于水平静止状态。
为支点，画出的力臂。
撤去，在B点施加力，硬杆仍可保持水平静止状态，若大小等于，则的力臂______选填“”、“”、“”。
第4页，共6页
