支点
阻力点
用力点
杠杆三部分：
用力点到支点的距离(
)
阻力点到支点的距离
大于
省力杠杆
用力点到支点的距离(
)
阻力点到支点的距离
小于
费力杠杆
用力点到支点的距离(
)
阻力点到支点的距离
不省力也不费力杠杆
等于
我们使用的很多工具都属于杠杆类工具，它们是怎样工作的呢？
杠杆类工具的研究
一、杠杆类工具的比较
比较一下，这三个杠杆类工具有什么相同和不同的地方？
思考：这三种工具哪种是省力的？哪种是费力的？或者不省力也不费力的？（结合实物）
支点
用力点
阻力点

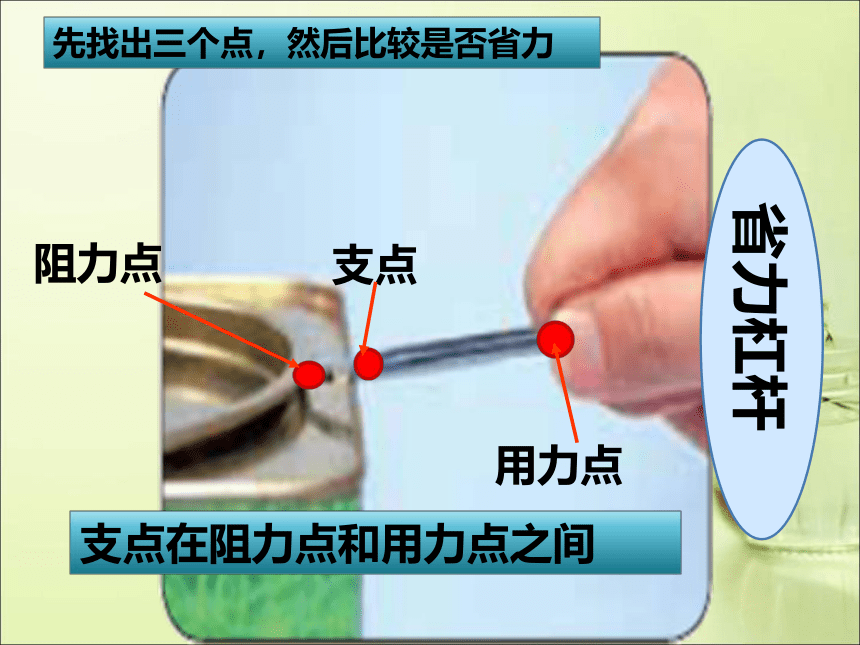

先找出三个点，然后比较是否省力
支点在阻力点和用力点之间
省力杠杆
支点
用力点
阻力点
支点
用力点
阻力点
阻力点在支点和用力点之间
省力杠杆
支点
用力点
阻力点
用力点在阻力点和支点之间
费力杠杆
支点
用力点
阻力点
用力点在阻力点和支点之间
费力杠杆
支点
用力点
阻力点
省力杠杆
支点
用力点
阻力点
省力杠杆
支点
用力点
阻力点
省力杠杆
支点
用力点
阻力点
不省力也不费力杠杆
支点
用力点
阻力点
支点
用力点
阻力点
费力杠杆
支点
用力点
阻力点
费力杠杆
支点
用力点
阻力点
不省力也不费力杠杆
支点
用力点
阻力点
费力杠杆
请按是不是省力的标准给它们分分类。
杠杆类工具的名称
省力的杠杆
偏口钳
园林剪
切刀
剥线钳
剪刀
核桃夹
尖嘴钳
费力的杠杆
镊子
筷子
不省力也不费力
的杠杆
天平
跷跷板
订书机
为什么有些杠杆要设计成费力的呢？
使用方便
小杆秤的研究
杆秤也是一种杠杆。
你在哪里见过？
小杆称的研究
小杆秤的制作
准备的工具
一次性筷子
细
绳
螺
母
一次性碗
缝衣针
锥子
剪刀
刻刀
小杆秤的制作
1．做一根长40厘米的杆秤，靠近粗的一端1厘米处和6厘米处分别钻两个小孔。在孔中固定如图7．2－1所示形状的穿钉。用粗铁丝弯一个钩做为秤钩挂在第一个穿钉上；用一根较粗的线拴在第二个穿钉上做提纽。再用细线吊一个0．25千克的重物的秤砣。提起提纽，将秤砣挂在秤杆上，移动所挂的位置，直到杆秤处于平衡。此时在秤杆内侧刻出秤砣所挂的位置，这个位置就是定盘星，是刻度的零点，参见图
小杆秤的制作
2．将质量为0．5千克、1千克、1．5千克的物体分别挂在秤钩上，调整秤砣的位置，使杆秤平衡秤砣的位置就是秤的0．5千克、1千克、1．5千克的刻度处，这几个刻度间距离是均匀的。根据这个规律即可以在秤杆上找出2千克、2．5千克等刻度的位置，把每0．5千克刻度间的距离等分成10份，每份间的距离就代表0．05千克。
3．杆秤刻度标定后，应用标准秤校准。
活动二、小杆秤的研究
秤砣
秤钩
提绳
秤盘
o
B
结合下图思考一下
“小小秤砣压千斤”的道理
阻力点
支点
动力点
动力点离支点远，阻力点离支点近
B
提绳的位置向右移会造成什么影响？
阻力点
动力点
现在我们能解释“秤砣虽小，能压千斤”了吗？
提绳的位置对秤的最大称重有什么影响？
杆秤运用了杠杠原理，通过调节秤砣的位置，增大用力点到支点的距离，从而可以达到省力的效果。
学完这节课，你掌握了什么科学知识？你有什么感想？能应用到实际生活吗？
