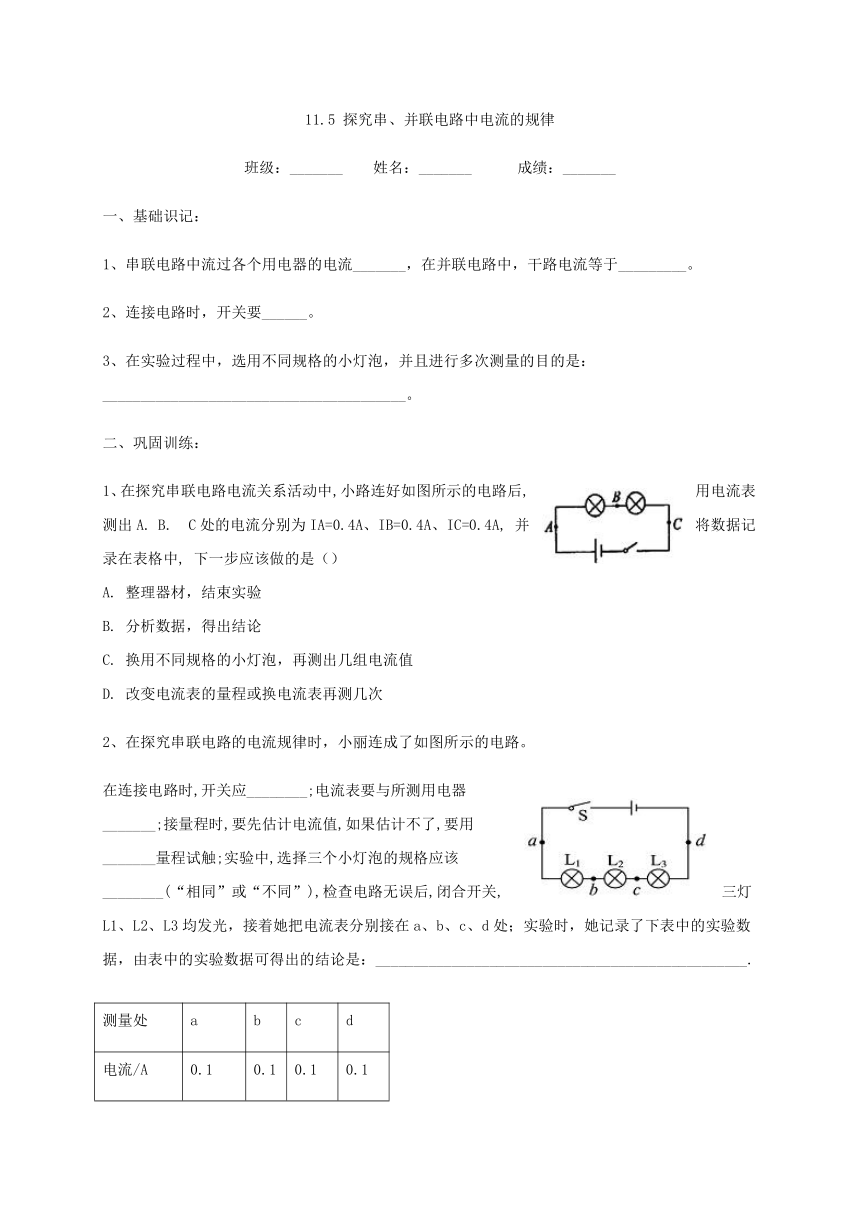

11.5 探究串、并联电路中电流的规律
班级：_______ 姓名：_______ 成绩：_______
一、基础识记：
1、串联电路中流过各个用电器的电流_______，在并联电路中，干路电流等于_________。
2、连接电路时，开关要______。
3、在实验过程中，选用不同规格的小灯泡，并且进行多次测量的目的是：________________________________________。
二、巩固训练：
1、在探究串联电路电流关系活动中,小路连好如图所示的电路后,用电流表测出A. B.?C处的电流分别为IA=0.4A、IB=0.4A、IC=0.4A, 并将数据记录在表格中, 下一步应该做的是（）3870960129540
A. 整理器材，结束实验
B. 分析数据，得出结论
C. 换用不同规格的小灯泡，再测出几组电流值
D. 改变电流表的量程或换电流表再测几次
2、在探究串联电路的电流规律时，小丽连成了如图所示的电路。
3712210224790在连接电路时,开关应________;电流表要与所测用电器_______;接量程时,要先估计电流值,如果估计不了,要用_______量程试触;实验中,选择三个小灯泡的规格应该________(“相同”或“不同”),检查电路无误后,闭合开关,三灯L1、L2、L3均发光，接着她把电流表分别接在a、b、c、d处；实验时，她记录了下表中的实验数据，由表中的实验数据可得出的结论是：_________________________________________________.
测量处
a
b
c
d
电流/A
0.1
0.1
0.1
0.1
-762084455
通过灯L1的电流为0.5A
通过灯L1的电流为0.15A
通过灯L2的电流为0.2A
通过灯L1的电流为0.3A

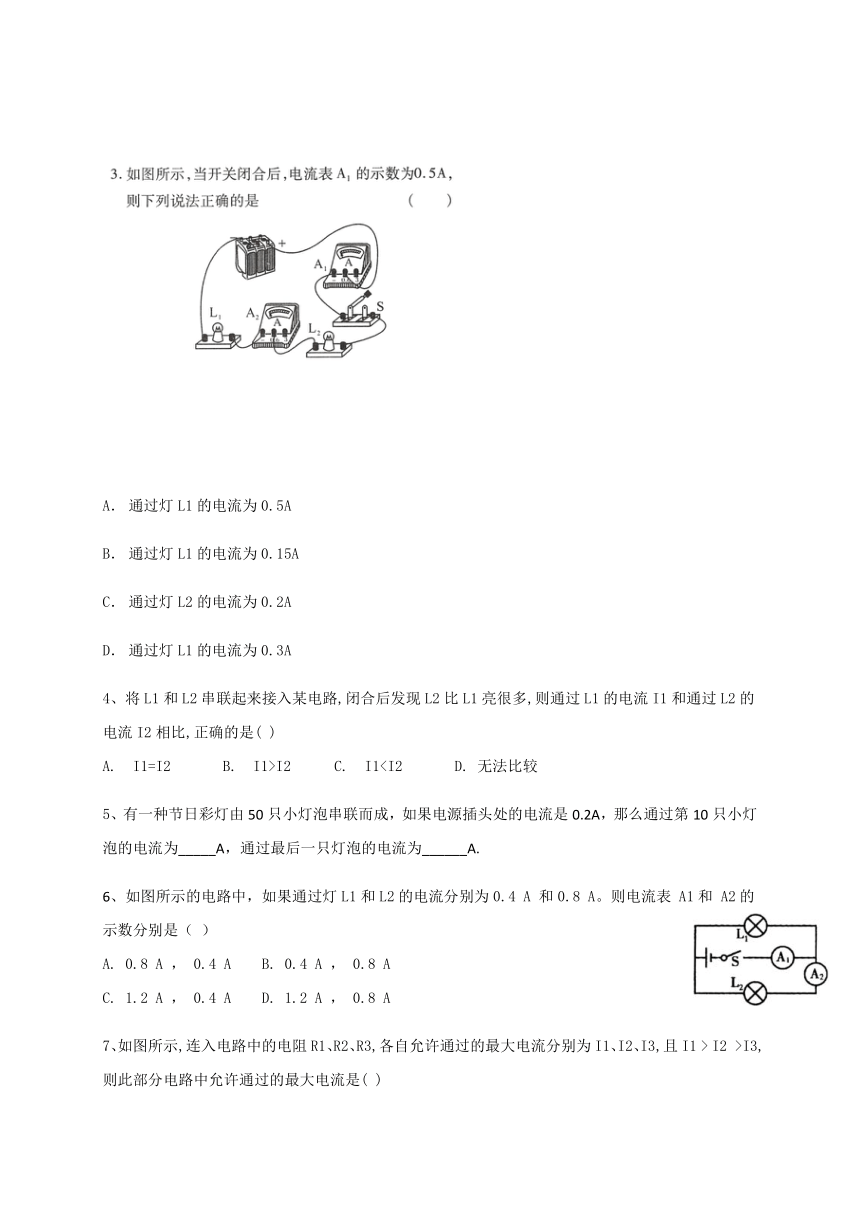

4、将L1和L2串联起来接入某电路,闭合后发现L2比L1亮很多,则通过L1的电流I1和通过L2的电流I2相比,正确的是( )
A.?I1=I2 B.?I1>I2 C.?I15、有一种节日彩灯由50只小灯泡串联而成，如果电源插头处的电流是0.2A，那么通过第10只小灯泡的电流为_____A，通过最后一只灯泡的电流为______A.
51968402990856、如图所示的电路中，如果通过灯L1和L2的电流分别为0.4 A 和0.8 A。则电流表 A1和 A2的示数分别是（ ）
A. 0.8 A ， 0.4 A B. 0.4 A ， 0.8 A
C. 1.2 A ， 0.4 A D. 1.2 A ， 0.8 A

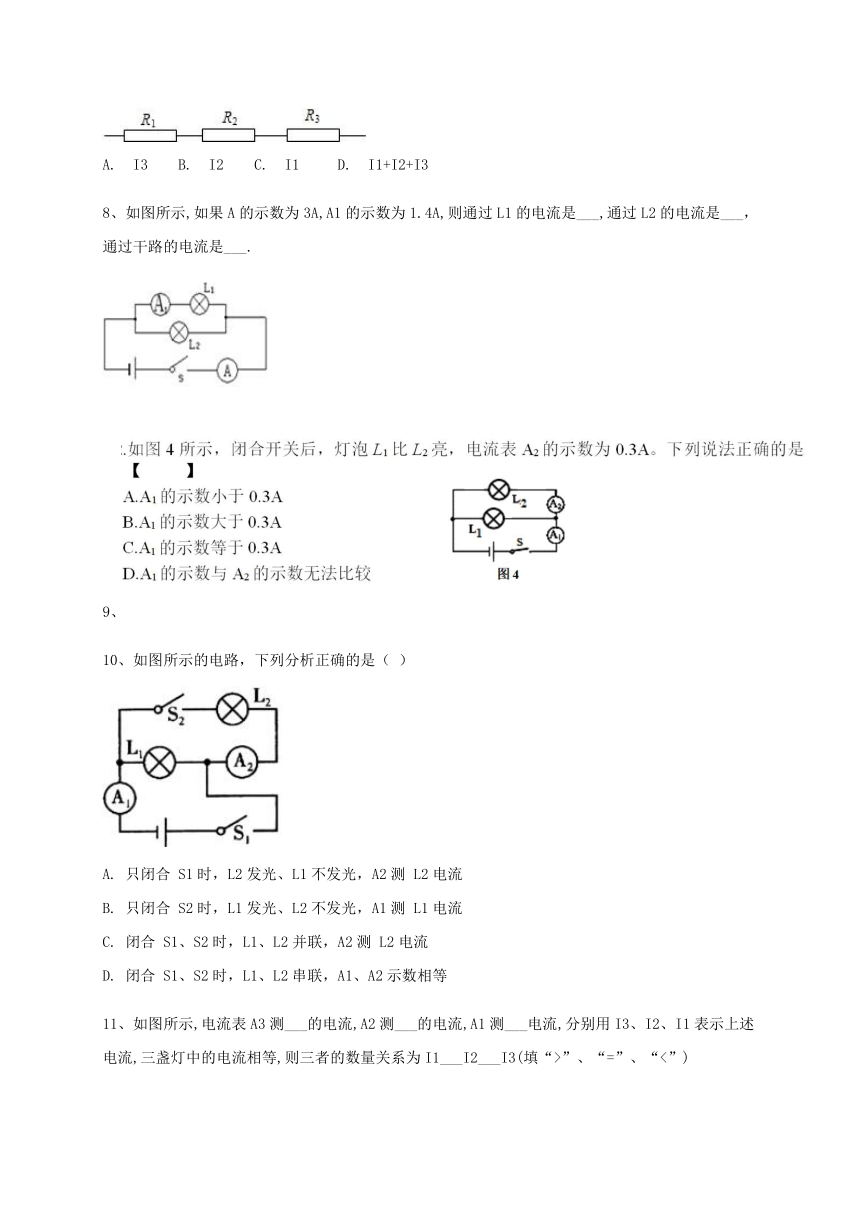

7、如图所示,连入电路中的电阻R1、R2、R3,各自允许通过的最大电流分别为I1、I2、I3,且I1 > I2 >I3,则此部分电路中允许通过的最大电流是( )
A.?I3 B.?I2 C.?I1 D.?I1+I2+I3
8、如图所示,如果A的示数为3A,A1的示数为1.4A,则通过L1的电流是___,通过L2的电流是___，通过干路的电流是___.
1676402590809、
10、如图所示的电路，下列分析正确的是（ ）
A. 只闭合 S1时，L2发光、L1不发光，A2测 L2电流
B. 只闭合 S2时，L1发光、L2不发光，A1测 L1电流
C. 闭合 S1、S2时，L1、L2并联，A2测 L2电流
D. 闭合 S1、S2时，L1、L2串联，A1、A2示数相等
11、如图所示,电流表A3测___的电流,A2测___的电流,A1测___电流,分别用I3、I2、I1表示上述电流,三盏灯中的电流相等,则三者的数量关系为I1___I2___I3(填“>”、“=”、“<”)

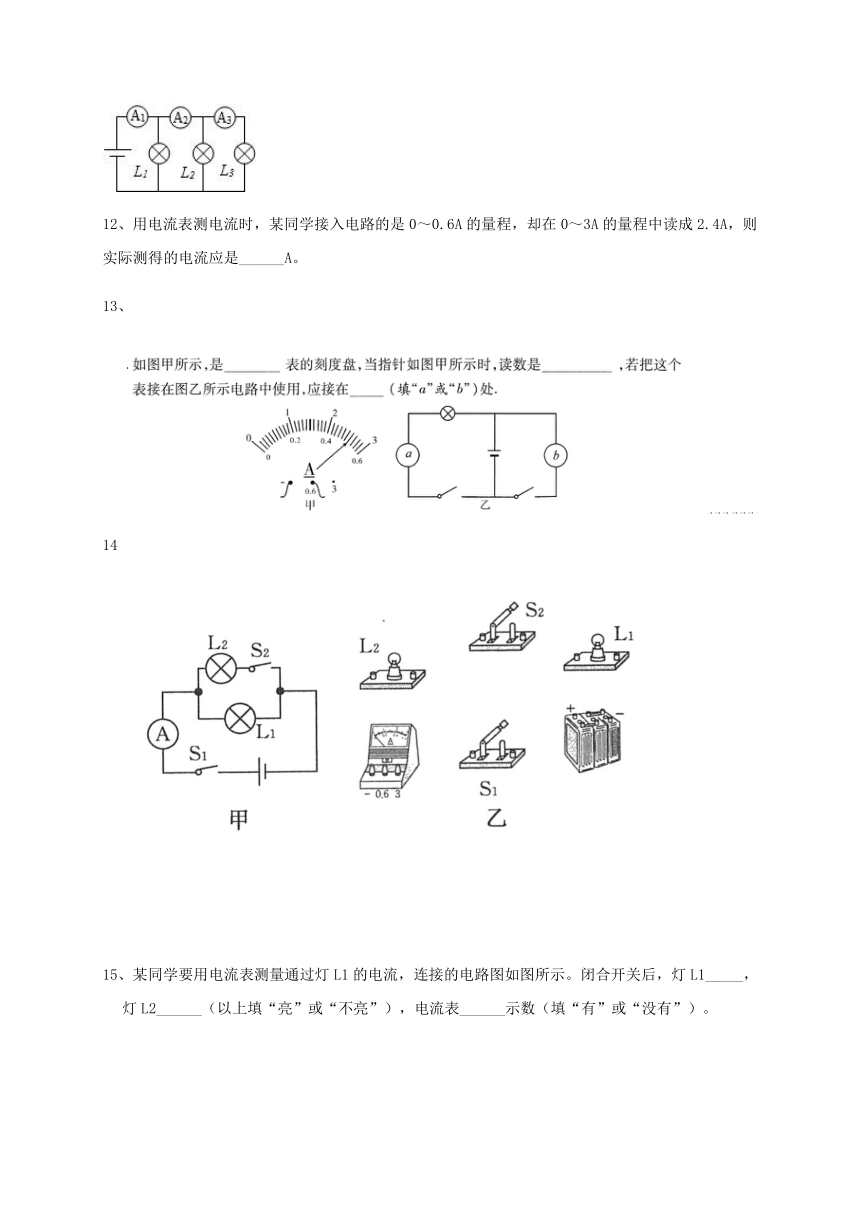

220980125031512、用电流表测电流时，某同学接入电路的是0～0.6A的量程，却在0～3A的量程中读成2.4A，则实际测得的电流应是______A。
13、
14
15、某同学要用电流表测量通过灯L1的电流，连接的电路图如图所示。闭合开关后，灯L1_____，灯L2______（以上填“亮”或“不亮”），电流表______示数（填“有”或“没有”）。
16、如图所示，当开关S闭合后，电流表A1、A2、A3的示数分别为1.2A、1A、0.6A，则通过L1、L2、L3的电流分别是多大？
17、如图所示，当开关S闭合后，电流表A1、A2、A3的示数分别为1.2A、1A、0.6A，则通过L1、L2、L3的电流分别是多大？
18、如图所示，闭合开关，发现电流表A1、A2指针指在相同的位置，若电流表都正常，使用也规范，已知A1表的电流值为1.3A，则通过L1和L2的电流分别为　　A、　　A。
19、如图所示的电路，闭合开关S后，电灯L1、L2都发光，电流表A1、A2（两表相同，有0～0.6A与0～3A两个量程）表盘指针指在相同的位置上，则通过电灯L1，L2的电流之比是　 　。
20、如图所示的电路中，闭合开关，甲、乙两电流表测量的分别是通过哪个电器的电流 （ ）
A、L1、L2 B、L2、L1 C、L2、两灯的总电流 D、L1、两灯的总电流
基础知识：
处处相等 等于各支路电路之和
断开
避免偶然性，使实验结论更具有普遍性。
巩固训练：
C
断开 串联 大 不同 在串联电路中，电流处处相等。
A
A
0.2A 0.2A
D
A
1.4A 1.6A 3A
B
C
L3 L2和L3 L1、L2和L3 > >
0.48
电流表 0.52A a
103632053340‘
15、不亮 亮 有
16、I1 =0.2A I2 =0.4A I3 =0.6A
17、I1 =0.2A I2 =0.4A I3 =0.6A
18、I1 =1.04A I2 =0.26A
19、4：1
20、B
