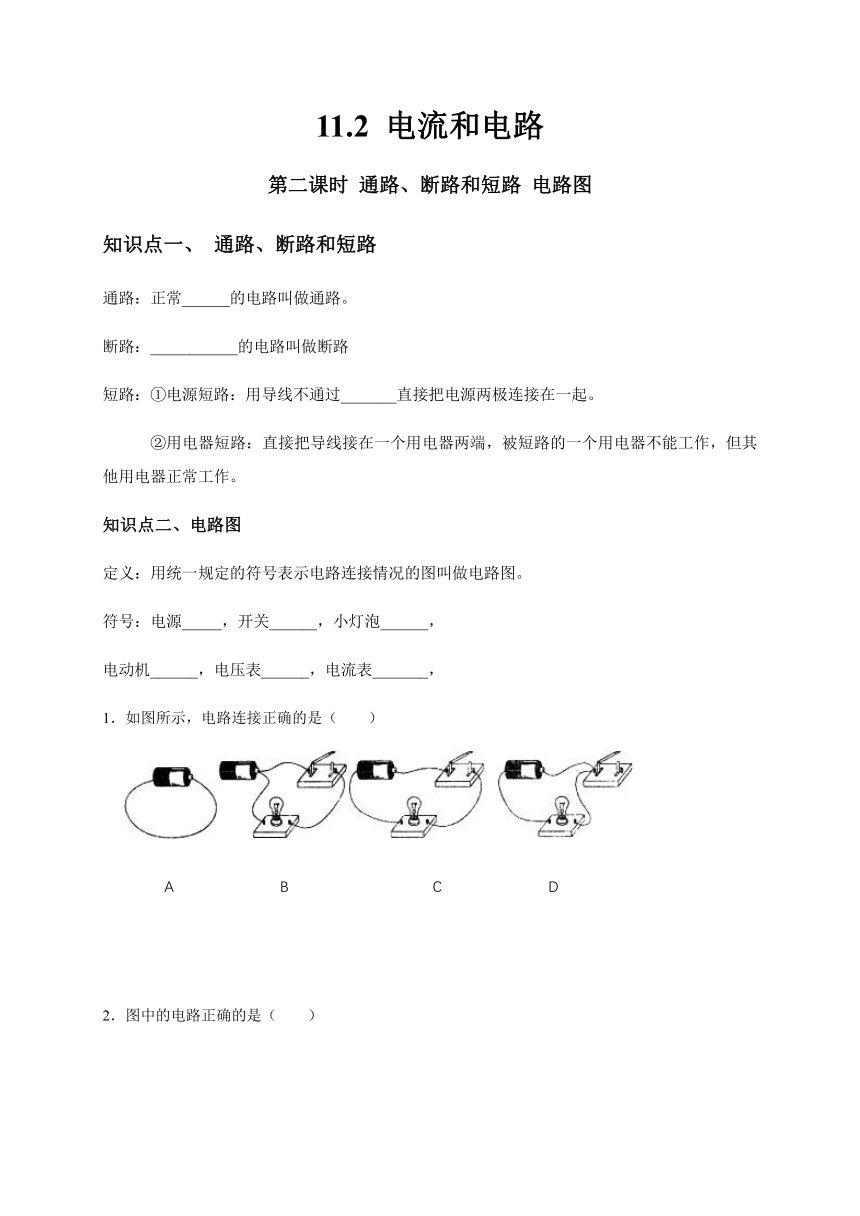

118618001043940011.2 电流和电路
第二课时 通路、断路和短路 电路图
知识点一、 通路、断路和短路
通路：正常______的电路叫做通路。
断路：___________的电路叫做断路
短路：①电源短路：用导线不通过_______直接把电源两极连接在一起。
②用电器短路：直接把导线接在一个用电器两端，被短路的一个用电器不能工作，但其他用电器正常工作。
知识点二、电路图
定义：用统一规定的符号表示电路连接情况的图叫做电路图。
符号：电源_____，开关______，小灯泡______，
电动机______，电压表______，电流表_______，
1．如图所示，电路连接正确的是（ ）
182245131445A B C D
A B C D
2．图中的电路正确的是（ ）
2159009525A B C D
A B C D
3．图中的电路正确的是（ ）
16764020320A B C D
A B C D
4．在下面各个电路图中，电路正确的是（ ）
451485975360A B C D
A B C D
．
5、如图所示是一种声光报警器的电路图，各元件均能正常工作，闭合两个开关，下列描述正确的是（ ）
A．灯亮，铃响 B．铃响，灯亮
C．灯亮，铃不响 D．铃响，灯不亮

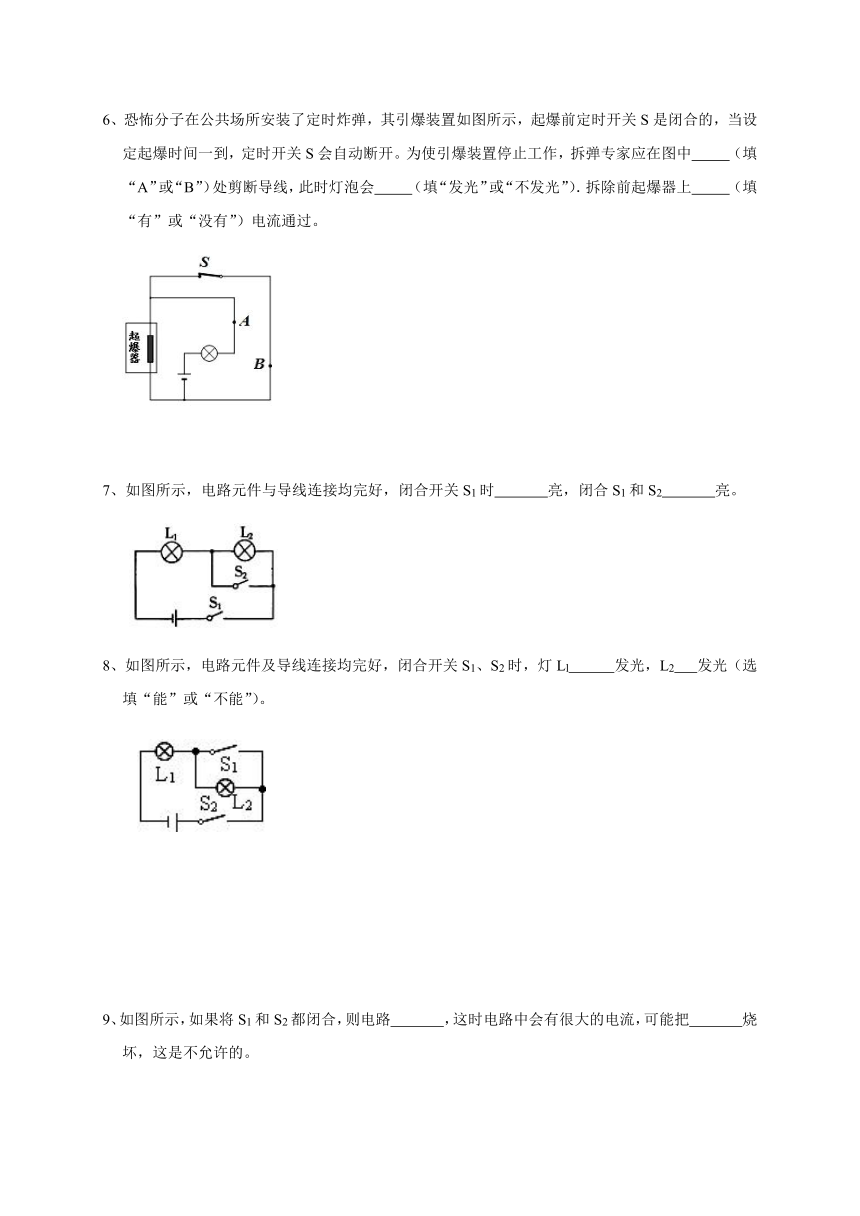

6、恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，起爆前定时开关S是闭合的，当设定起爆时间一到，定时开关S会自动断开。为使引爆装置停止工作，拆弹专家应在图中 （填“A”或“B”）处剪断导线，此时灯泡会 （填“发光”或“不发光”）．拆除前起爆器上 （填“有”或“没有”）电流通过。
7、如图所示，电路元件与导线连接均完好，闭合开关S1时 亮，闭合S1和S2 亮。
8、如图所示，电路元件及导线连接均完好，闭合开关S1、S2时，灯Ll 发光，L2 发光（选填“能”或“不能”）。
9、如图所示，如果将S1和S2都闭合，则电路 ，这时电路中会有很大的电流，可能把 烧坏，这是不允许的。
10、如图的电路，当开关闭合时，可能发生的现象是（ ）
A．只有L1发光
B．只有L2发光
C．灯丝都被烧断
D．两灯均不发光，但灯丝不会烧断
11、如图所示，开关S闭合后，会出现的现象是（ ）
A．L1与L2都亮 B．L1亮，L2不亮
C．L1不亮，L2亮 D．L1与L2都不亮
12、在如图所示的电路中，
（1）当S1、S2都断开时，称为 路；
（2）当S1、S2都闭合时，称为 路；
（3）当S1闭合、S2断开时，称为 路。
13、如图是小明的实验电路，根据这个电路画出的电路图正确的是（ ）
B． C． D．
14、对如图所示的三个电路，状态判断正确的是（ ）
A．甲断路、乙短路、丙通路 B．甲通路、乙短路、丙短路
C．甲断路、乙通路、丙短路 D．甲短路、乙断路、丙通路
15、在虚线框内画出如图所示实物电路对应的电路图。
6197605016516、
知识点一：
接通 断开 用电器
1、C 2、B 3、D 4、D 5、C
6、A 不发光 没有 7、L1、L2；L1
8、能 不能 9、短路 电源
10、D 11、D
12、断路；短路；通路
13、D
14、A
502920541020L1
L1
1097280510540L2
L2
15、
162179094488020955005467352509520807720024384016、
