第五章
第一节
透镜

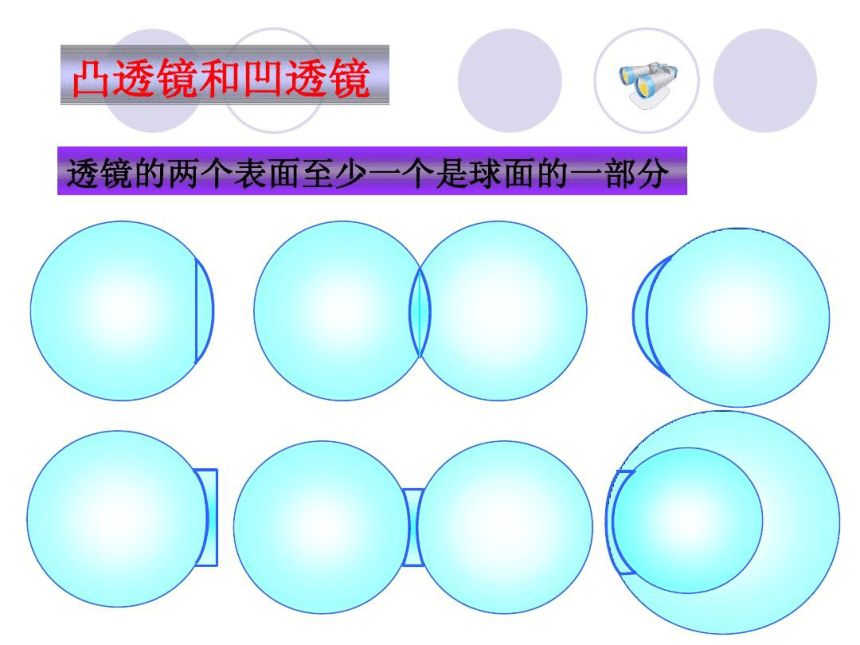

中间厚边缘薄
中间薄边缘厚

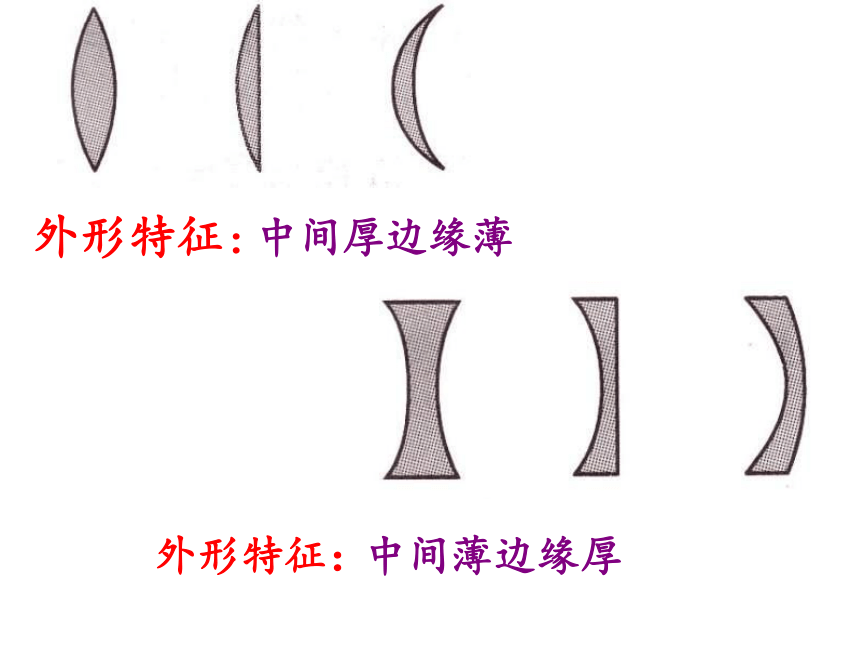

外形特征:
外形特征:
凸透镜:中间厚边缘薄的透镜
叫凸透镜
凹透镜:中间薄边缘厚的透镜
叫凹透镜

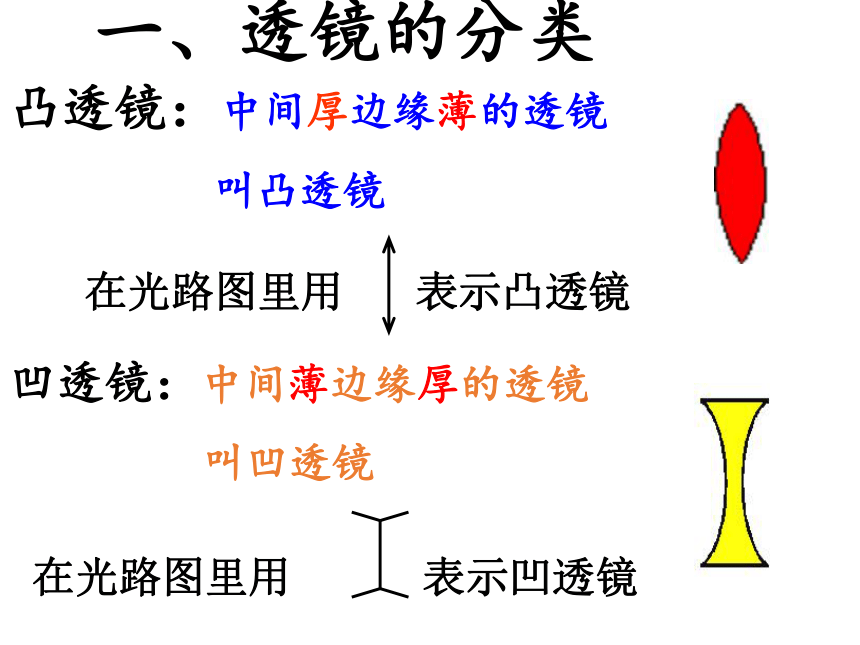

一、透镜的分类
在光路图里用
表示凸透镜
在光路图里用
表示凹透镜
属于凸透镜的是:
属于凹透镜的是:
A
B
C
D
E
F
A
、C、D
B
、E
、F

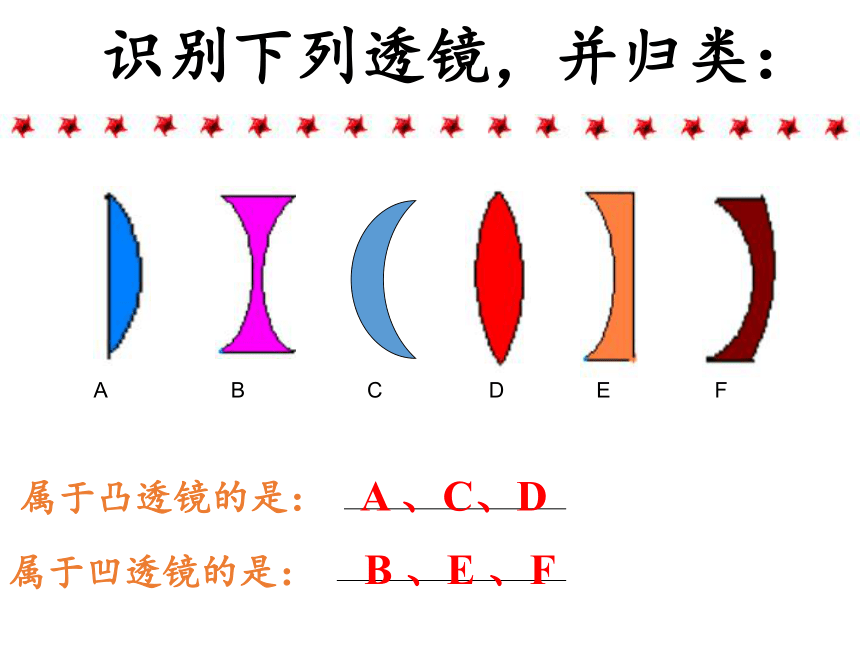

识别下列透镜,并归类:
C1
C2
光心(O)
主光轴
主光轴---通过两个球面球心的直线叫做透镜的主光轴。
C1
C2
光心(O)
主光轴
光心---主光轴上特殊的点即透镜几何中心点。

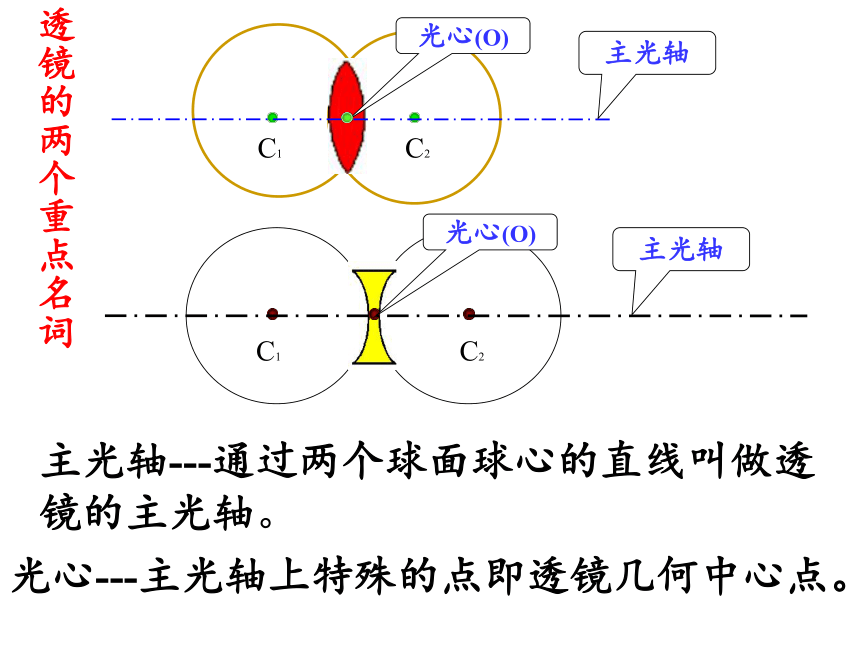

透镜的两个重点名词
A
D
C
B
O
O

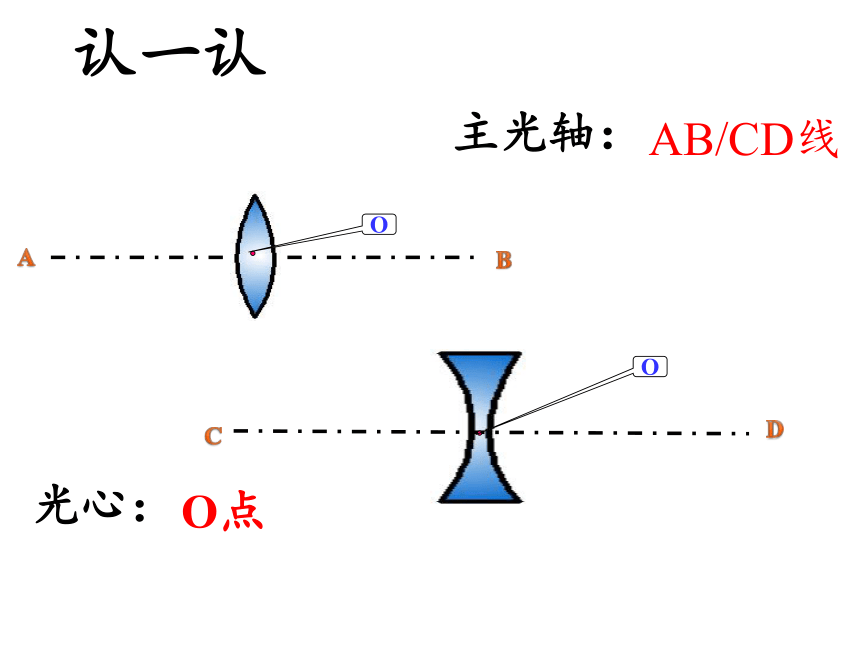

认一认
主光轴:
光心:
AB/CD线
O点

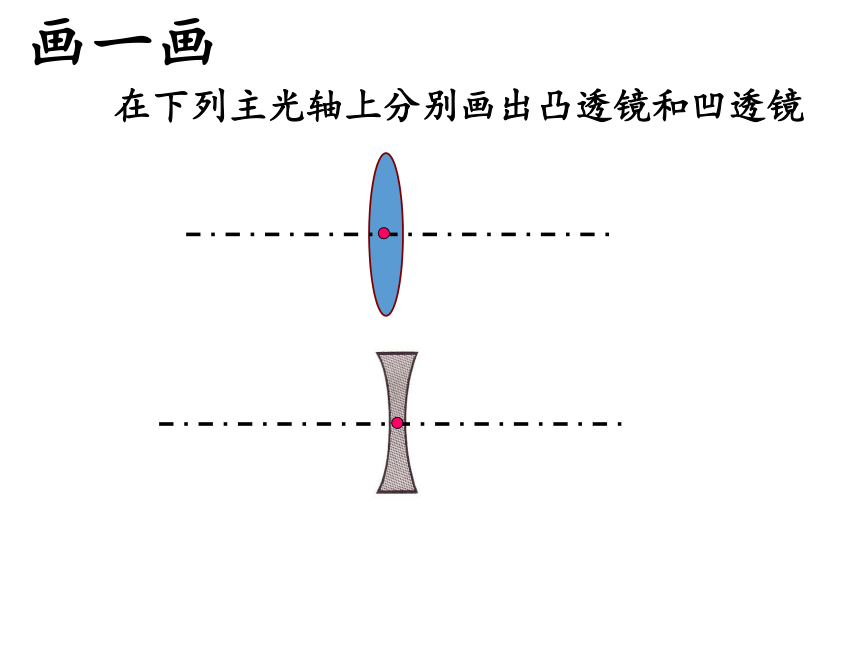

在下列主光轴上分别画出凸透镜和凹透镜
画一画
凸透镜
凹透镜
?

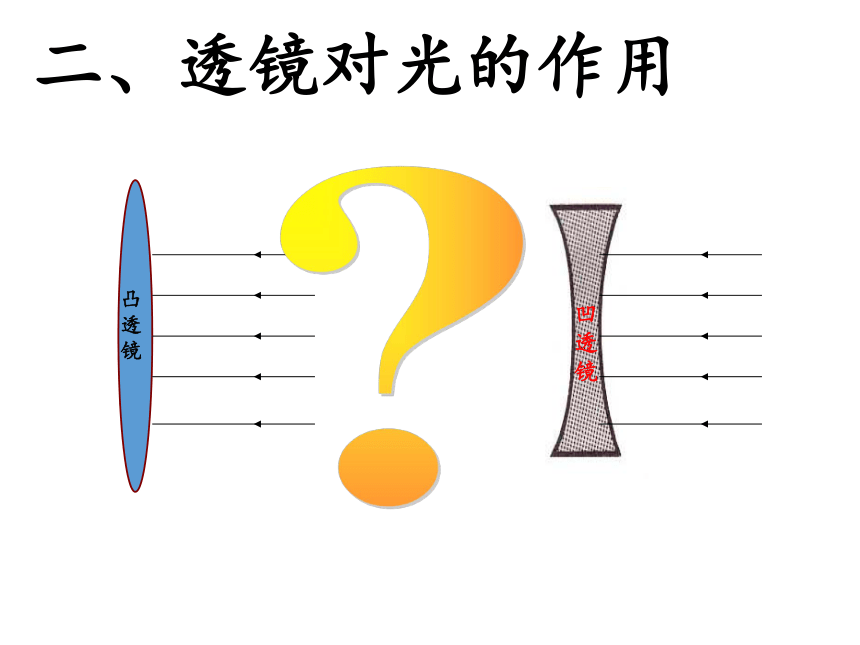

二、透镜对光的作用

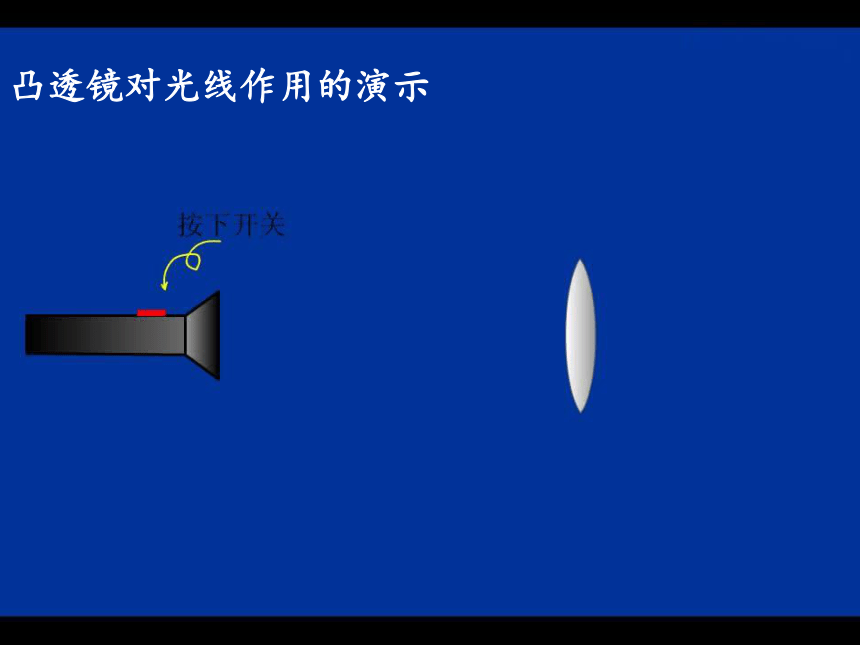

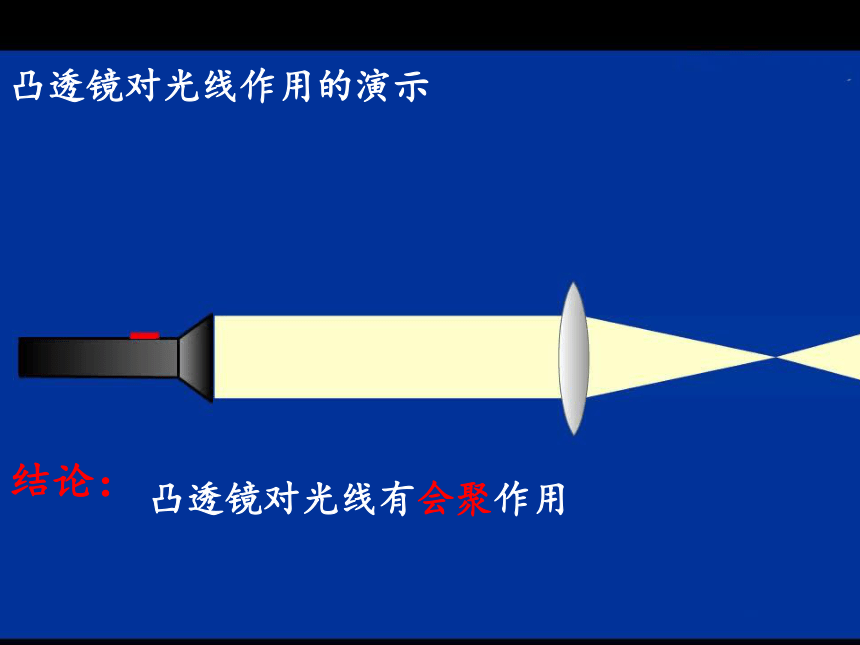

凸透镜对光线作用的演示
凸透镜对光线有会聚作用
凸透镜对光线作用的演示
结论:

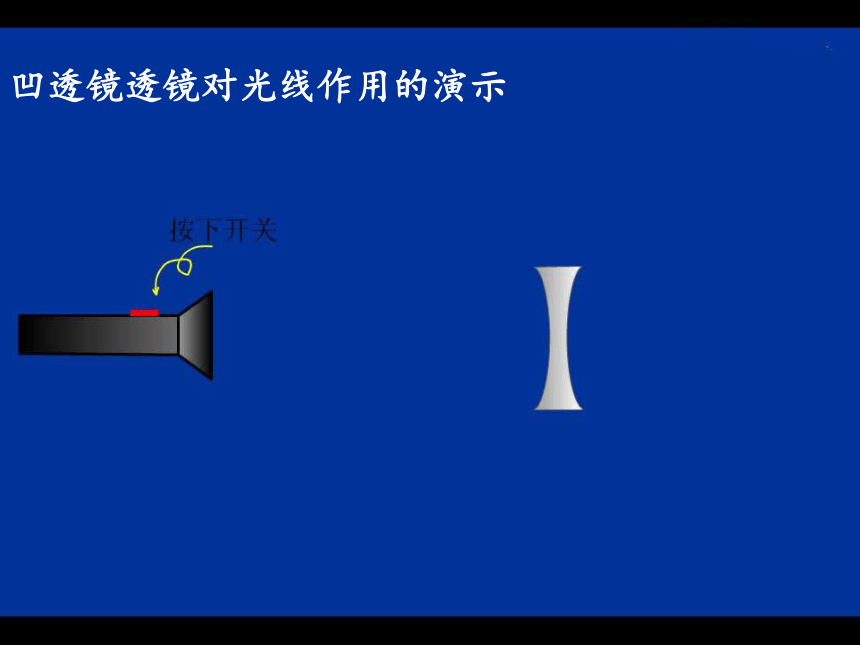

凹透镜透镜对光线作用的演示
凹透镜对光线有发散作用
凹透镜对光线的作用演示
结论:
挑战一下!
试一试
请根据光路图判断框内的镜是什么类型的。
错
错
判断折射光线的正误并改正
1
2
对
对
积水
一天,大雨过后,小狗贝贝正趴在自己窝里的干草上,狗窝的上方是用薄塑料搭起来的,以此来遮雨。此时塑料上面已积了一层水,天晴了,阳光透过积水照在狗的身上,暖洋洋的舒服极了,小狗正享受着这份惬意时,突然自己的尾巴着起了火,疼得它上蹿下跳。
你知道是谁惹的祸吗?
太阳
想一想
为了防止森林火灾,在森林里不允许随地丢弃透明的饮料瓶,这是由于水进入饮料瓶后对光的作用相当于一个_____镜,它对太阳光有____
作用,可能会导致森林火灾。
我知道!
凸透
会聚
三、透镜的焦点和焦距
O
F
F
2、凸透镜有2个实焦点。
1、平行于主光轴的光线通过凸透镜后会聚于主
光轴上的一点,这个点叫做凸透镜的焦点(F),因是实际光线的会聚点所以又叫实焦点。
(一)凸透镜的焦点
(二)凸透镜的焦距
O
F
F
f
f
2、两边的焦距相等。
1、焦点到凸透镜光心的距离叫做焦距(
f
)。
(三)凹透镜的焦点
平行于主光轴的光线通过凹透镜后发散,发散光线的反向延长线相交于主光轴上,叫凹透镜的焦点(F)。它不是实际光线的会聚点,叫虚焦点(F)。
F
F
凹透镜有2个虚焦点。
(四)凹透镜的焦距
O
F
F
f
f
2、两边的焦距相等。
1、焦点到凹透镜光心的距离叫做焦距(
f
)。
F
F
F
F
1、通过光心的光线传播方向不改变。
2、平行于主光轴的光线
经凸透镜会聚于焦点,
经凹透镜后发散,发散光线的反向延长线
经过虚焦点。
3、经过凸透镜焦点的光线
折射后平行于主光轴射出。
欲经过凹透镜对侧虚焦点入射的光线
折射后平行于
主光轴射出
。
三条特殊光线
一、透镜的分类:
二、关于透镜的名词:
凸透镜和凹透镜
三、透镜对光线的作用:
1、凸透镜对光起会聚作用,所以凸透镜又叫会聚透镜。
2、凹透镜对光起发散作用,所以凹透镜又叫发散透镜。
1、主
光
轴
---通过两个球面球心的直线叫做透镜的主光轴。
2、光
心(O)
---主光轴上特殊的点即透镜几何中心点。
3、焦
点(
F)
---平行于主光轴的光线通过凸透镜后会聚于主光轴
上的一点,这个点叫焦点。
4、焦
距(
f
)
---焦点到光心的距离叫焦距。
小结
1、
通过光心的光线
2、平行于主光轴的光线
3、经过凸透镜焦点的光线
欲经过凹透镜对侧虚焦点的光线
四、透镜对三条特殊光线的作用:
传播方向不改变。
经凸透镜折射后通
过
焦点;经凹透镜折射后发散,发散光线的反向延长线通过异侧虚焦点。
折射后平行于主光轴射出。
折射后平行于主光轴射出
。
F
F
完成下列光路图
F
F
F
F
试一试
要使小灯泡发出的光经某透镜后变成平行光,应把小灯泡放在(
)
A.凸透镜前任意位置
B.凸透镜的焦点上
C.凹透镜前任意位置
D.凹透镜的焦点上
B
试一试
F
F
3.
郊游的时候,为什么不能把剩有液体的玻璃瓶扔在树林里?
讨
论
生活
物理
社会
拓展:凸、凹透镜的本质构成
通过三棱镜的光线经三棱镜两次折射后向三棱镜较厚的一端偏折。
三棱镜对光线的作用
F
凸透镜是三棱镜的组合
F
凹透镜是三棱镜的组合
