人教版九年级第十六章第三节 电阻 课件(共33张PPT)

(共33张PPT)

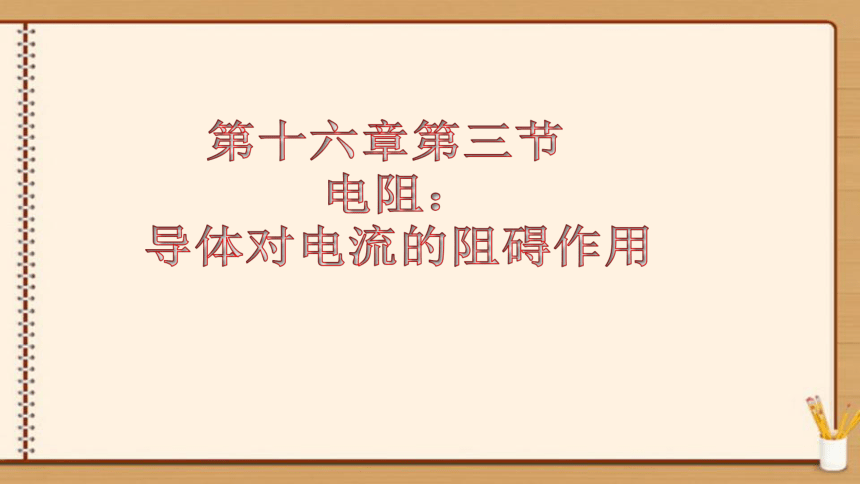

第十六章第三节
电阻：
导体对电流的阻碍作用

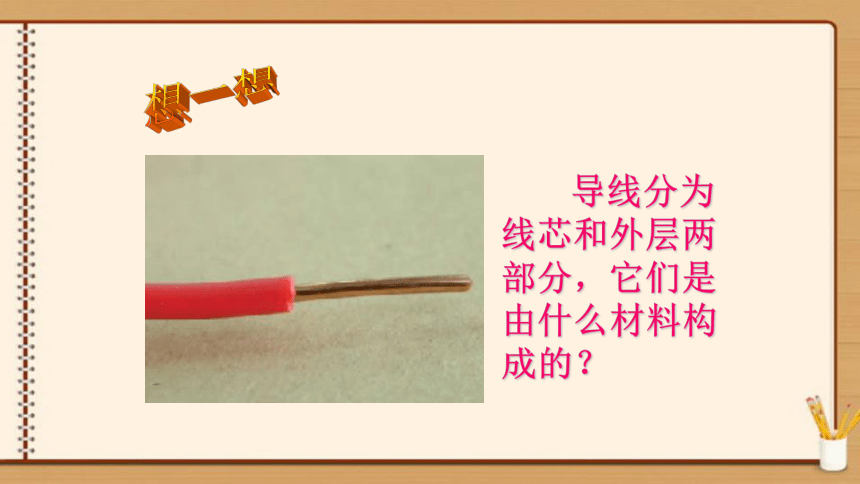

想一想
导线分为线芯和外层两部分，它们是由什么材料构成的？
实验探究一：常见物质的导电性能
探究目标：常见物质中哪些容易导电？哪些不容易导电？
探究方法：
常见的导体：
常见的绝缘体：

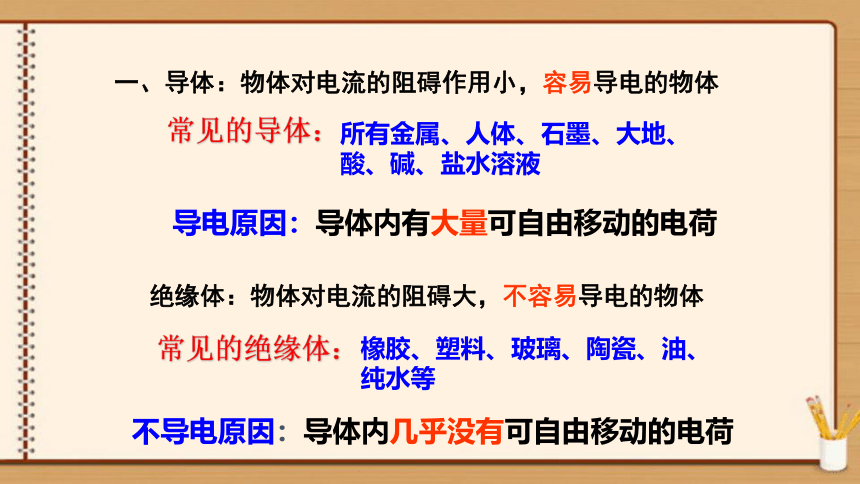

一、导体：物体对电流的阻碍作用小，容易导电的物体
所有金属、人体、石墨、大地、酸、碱、盐水溶液
橡胶、塑料、玻璃、陶瓷、油、纯水等
绝缘体：物体对电流的阻碍大，不容易导电的物体
导电原因：导体内有大量可自由移动的电荷
不导电原因：导体内几乎没有可自由移动的电荷
仔细观察下面的实验现象，想一想，玻璃究竟是导体还是绝缘体？这个实验说明了什么？
半导体：导电性能介于导体和绝缘体之间，如硅、锗、砷化镓等。
R
欧姆（欧）
Ω
千欧（KΩ）
兆欧（MΩ）
1
MΩ
=103
KΩ
二、电阻
1、定义：导体对电流的阻碍作用
2、单位：
1KΩ
=103
Ω
3、在电路图中的符号：
导体中为什么存在电阻呢？
电路中常见的定值电阻-----电阻器
金属氧化膜电阻器
线绕电阻器
线绕电阻
线绕电阻内部构造
从表中可以看出，不同导体的电阻往往是不同的，那么
影响导体电阻大小的因素会有哪些？
常见用电器
电阻R/
Ω
白炽电灯(15W)
3227
白炽电灯(60W)
807
电熨斗(600W)
80.7
电烤箱(900W)
54
电炉(1000W)
48.4
常见用电器正常工作时的电阻阻值

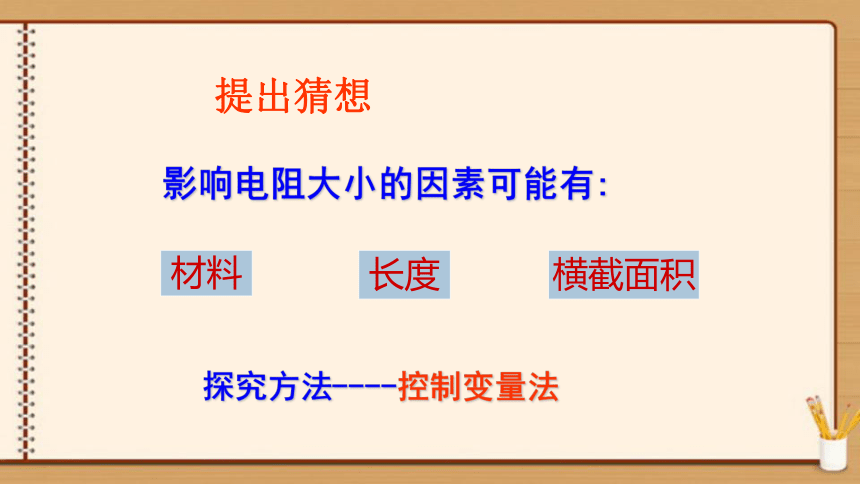

影响电阻大小的因素可能有:
长度
横截面积
材料
提出猜想
探究方法----控制变量法
导体中电流大
如何判断电阻的大小?
导体电阻小
导体中电流小
导体电阻大
转换法
[探究实验一]
1．导体的电阻与它的材料是否有关？
应控制_________与_________不变
长度
横截面积
[探究实验一]
1．导体的电阻与它的材料是否有关？
材
料
长度
横截面积
电压
电流
电阻
1、铜
相同
相同
相同
2、镍铬
相同
相同
相同
大
小
大
小
结论：长度、粗细相同的导体，电阻与导体的材料有关
三、影响电阻大小的因素
1、材料
[探究实验二]
1．导体的电阻与它的长度是否有关？
应控制_________与_________不变
材料
横截面积
[探究实验二]
1．导体的电阻与它的长度是否有关？
材
料
长度
横截面积
电压
电流
电阻
1、镍铬
长
相同
相同
2、镍铬
短
相同
相同
小
大
小
大
结论：材料、粗细相同的导体，电阻与导体的长度有关，导体越长，电阻越大
三、影响电阻大小的因素
1、材料
2、长度：
材料相同、粗细相同的导体，长度越长，电阻越大
[探究实验三]
1．导体的电阻与它的横截面积是否有关？
应控制_________与_________不变
材料
长度
[探究实验三]
1．导体的电阻与它的横截面积是否有关？
材
料
长度
横截面积
电压
电流
电阻
1、镍铬
相同
细
相同
2、镍铬
相同
粗
相同
小
大
小
大
结论：材料、长度相同的导体，电阻与导体的横截面积有关，横截面积越大，电阻越小
三、影响电阻大小的因素
1、材料
2、长度：
材料相同、粗细相同的导体，长度越长，电阻越大
3、横截面积：
材料相同、长度相同的导体，横截面积越大，电阻越小
有些导体的电阻与温度有关
1911年,荷兰物理学家昂尼斯(Onnes
)发现,某些材料的温度降低到很低时,电阻值会突然变为零,这就是超导现象.超导材料的最大特征是”零电阻效应”和”完全抗磁性(又称迈斯纳(Meissner)
效应
)”.
金属导体的电阻与温度有关.
金属导体的温度升高,
电阻往往会增大.
金属导体的温度降低,
电阻往往会减小.
三、影响电阻大小的因素
1、材料
2、长度：
材料相同、粗细相同的导体，长度越长，电阻越大
3、横截面积：
材料相同、长度相同的导体，横截面积越大，电阻越小
4、温度：
注意：导体的电阻是导体本身的一种性质，其大小与电压、电流无关。
知识整合：
读表：
在20℃时，长1米，横截面积1毫米2的各种材料的电阻
思考:
你家的输电线用什么材料制成？
为什么不用铁丝？
四、电阻率
20℃时，材料长1m，横截面积1mm2的电阻
式中Ｒ表示导体的电阻值；ρ表示与材料有关的电阻率；L表示导体的长度；S表示导体的横截面积。
请注意：
电压表的电阻很大，可以近似看作断路，即:R=∞
导线、开关、电流表等的电阻很小，可以近似视为没有电阻即:R≈0Ω
例1、如图标出的构成干电池的几种材料，通常条件下：
属于绝缘体的是
；
属于导体的是
。
例2.一段导体当它两端的电压从3V变到6V时它的电阻———；当它两端的电压变为零时它的电阻———。
（填“不变”，“变大”或“变小”）
为什么？？？
例3、甲、乙、丙三根用同种材料制成的粗细均匀的合金导线，已知甲、乙粗细相同，甲比乙长；乙与丙的长度相同，但丙比乙粗，则这三根合金导线的电阻值R甲、R乙、R丙的大小关系是（
）
R甲=R乙=R丙
B.
R甲C.
R甲>R乙>R丙
D.
R甲>R丙>R乙
