串联和并联
教学目标
1.会读、会画简单的电路图。
2.能连接简单的电路。
3.用实验的方法了解串、并联电路的区别。
4.能说出生活、生产中常用简单的串联或并
联的实例。
现有灯座（带灯泡）2个、电源、开关各一个、导线若干，要使开关闭合后两灯泡同时发光，应怎样连接？连接方法有几种？
学习活动
L1
L2

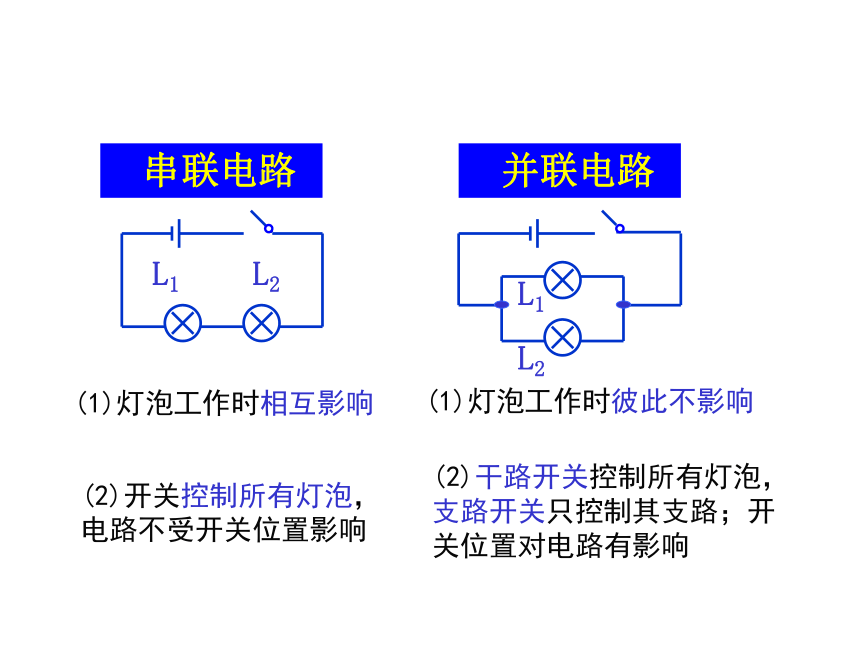

串联电路
并联电路
(1)灯泡工作时相互影响
(1)灯泡工作时彼此不影响
(2)开关控制所有灯泡，电路不受开关位置影响
(2)干路开关控制所有灯泡，支路开关只控制其支路；开关位置对电路有影响
L1
L2
L1
L2
串联电路
并联电路
(1)电路中的电流路径只
有一条。
(2)灯泡工作时相互影响
(3)开关控制所有灯泡，电
路不受开关位置影响
(1)电路中的电流路径
有两条或多条。
(2)灯泡工作时彼此不影响
(3)干路开关控制所有灯泡，
支路开关只控制其支路；
开关位置对电路有影响
L1
L2
1.如果电路中有两个用电器,下列说法中
正确的是:（
）
A.闭合开关S后,两灯同时亮的一定是串联
B.闭合开关S后,两灯同时亮的一定是并联
C.闭合开关S后,两灯同时亮的可能是并联,
也可能是串联
D.条件不足,无法判定
C
【课堂练习】
2.如下图所示的电路叫
电路,图中开关S1用来控制
,开关S2用来控制
,而开关S接在
路中,它可以同时控制
。
干
并联
L1
L2
L1、L2
S
L2
S1
S2
L1
走进生活中去寻找------
生活中的物理
本节课你学到了什么？
小结：
练习：
如图所示:若断开开关S2,闭合开关S1,则电路是_____；若只闭合开关S2,
则电路是_____；若断开开关S1
、S2,则电路是_____；
课堂检测:
A组：
1、下列说法正确的是（）
A、用导线把开关、电灯等用电器连接起来组成了一个完整的电路。
B、电源是电路中供电的装置。
C、电动机、干电池、蓄电池、发电机都是电源。
D、用手电筒时，电流方向是由电池的负极经灯泡流向正极。
2、电荷的_______形成电流，把_______规定为电流
的方向。金属中的电流方向跟它内部的自由电子的定向移动方向____。
在电源外部，电流方向是_______。
3、充电宝给手机充电时
，该手机电池相当于电路中的_______。
B组：
4、
5、
课堂小结：
1.电流
定义：电荷定向移动形成电流。
方向：正电荷定向移动的方向规定为电流方向。
2.电路
①组成：电源、用电器、导线、开关。
②电路图：用符号表示电路连接的图。
③电路的三种状态：通路、断路、短路
再见
