水是大自然赐给人类最宝贵的资源和财富，是人类生命的源泉。水是一种看得见、摸得着的物质，水流有大小之分，而电流是看不见摸不着的，它是否也和水流一样，有大小之分呢？
闪电是自然界中一种强烈的放电现象，强烈的闪电在其路径上有强大的电流通过，可以击毁树木、建筑，击死人畜；而手电筒的小灯泡发光后，也有电流通过小灯泡的灯丝，只是比较小。
15.4 电流的测量

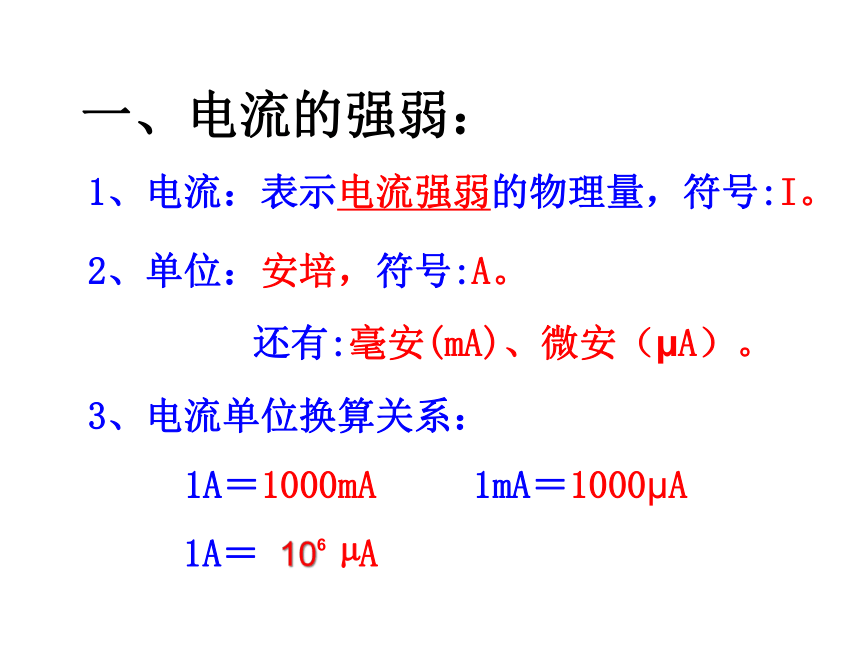

一、电流的强弱：
1、电流：表示电流强弱的物理量，符号:I。
2、单位：安培，符号:A。
还有:毫安(mA)、微安（ A）。
3、电流单位换算关系：
1A＝1000mA 1mA＝1000 A
1A＝ 10 A
6
法国物理学家 安培
电磁学的奠基人之一，他生于里昂一个富商家庭，从小博览群书，具有惊人的记忆力和非凡的数学才能。

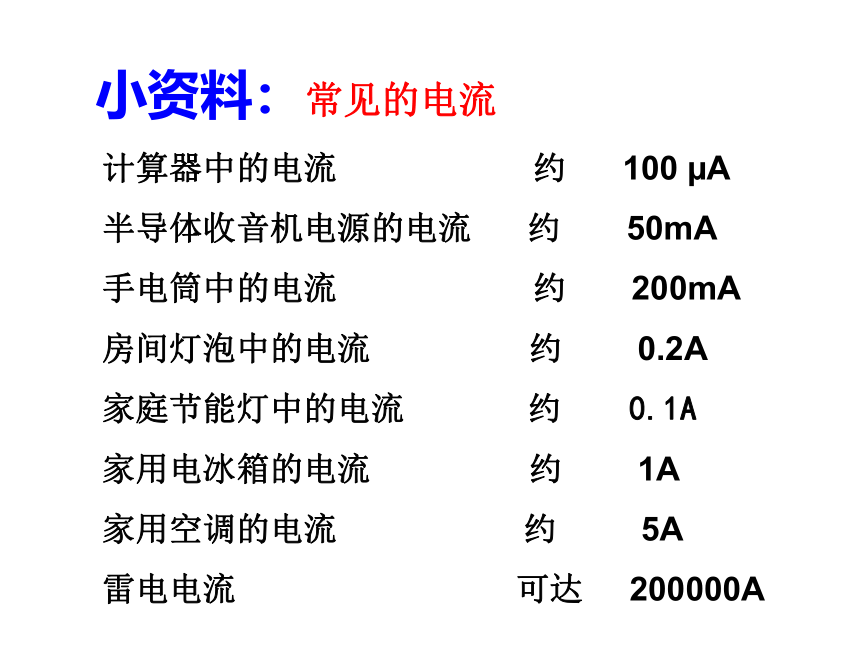

计算器中的电流 约 100 A
半导体收音机电源的电流 约 50mA
手电筒中的电流 约 200mA
房间灯泡中的电流 约 0.2A
家庭节能灯中的电流 约 0.1A
家用电冰箱的电流 约 1A
家用空调的电流 约 5A
雷电电流 可达 200000A
小资料：常见的电流

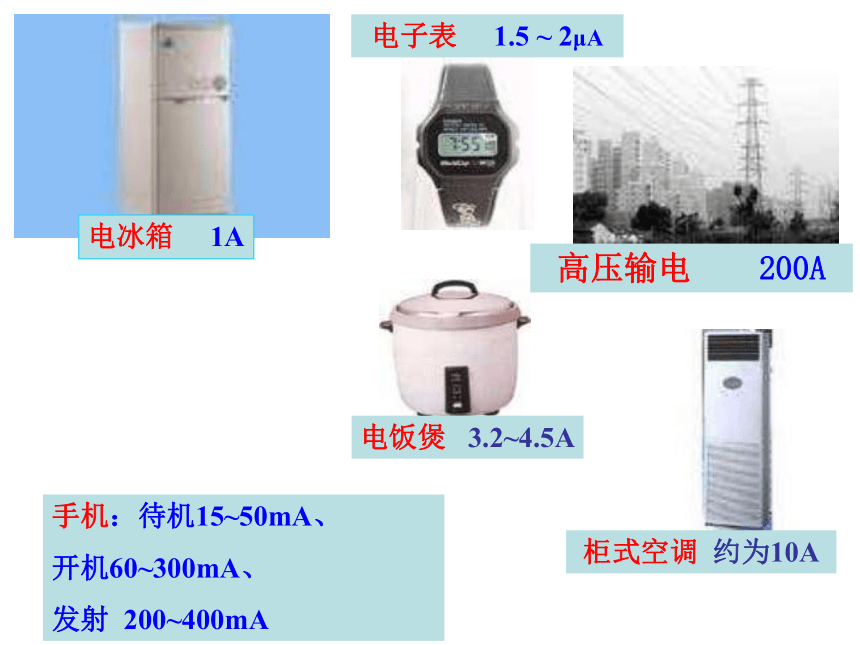

手机：待机15~50mA、
开机60~300mA、
发射 200~400mA
电冰箱 1A
电子表 1.5 ~ 2μA
柜式空调 约为10A
电饭煲 3.2~4.5A
高压输电 200A

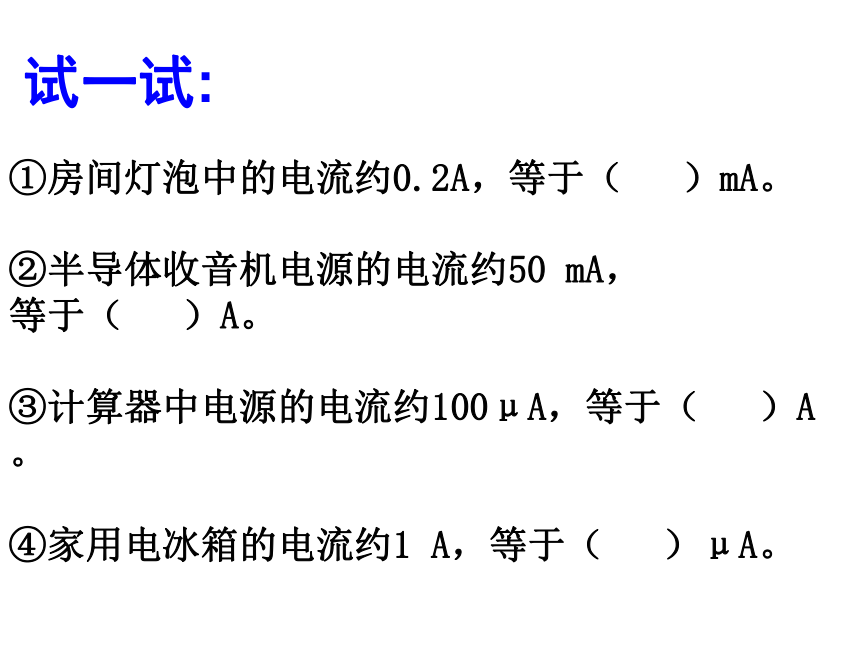

①房间灯泡中的电流约0.2A，等于（ ）mA。
②半导体收音机电源的电流约50 mA，
等于（　 ）A。
③计算器中电源的电流约100μA，等于（　 ）A。
④家用电冰箱的电流约1 A，等于（　 ）μA。
试一试:
二、电流的测量
1、仪器：电流表
A
2、符号：
3、构造：
①外壳
②刻度盘
③指针
④接线柱
电流表
调节点
四、电流表使用时应注意什么呢？
1）观察量程和分度值，以及看指针是否指在零刻度,如果不指在零刻度处，需调零。
甲图为两个量程共用一个 “ - ”接线柱，标着 “0.6” “3” 的为 “ + ”接线柱；
乙图为两个量程共用一个 “ + ”接线柱，标着 “0.6” “3” 的为 “- ”接线柱。
电流表的量程及分度值：
甲 图
乙 图
接线柱 量程 每个大格 分度值
“+”、0.6 （或“-”、0.6）
“+”、3 （或“-”、3）
0-0.6A
0.2A
0.02A
0-3A
1A
0.1A
1、电流表必须和被测用电器串联。
2）电流表的正确连接方法：
注意：电流表不能和被测用电器并联，因为分析电路时：电流表在电路中相当于一根导线。
正确连接
2、电流必须从电流表的“+”接线柱流进，
“ ”接线柱流出。
注意：若反接，表针会向左偏转，这样不但无法读数，有时候还会损坏电流表。
测量通过小灯
泡的电流时
电流表的接法
测量L1支路
中电流时，
电流表的接法
测量L2支路
中电流时,
电流表的接
3.必须正确选择电流表的量程。
注意：若不知道量程，应该选较大的量程进行试触。
（可以用开关试触或导线试触。）
4.任何情况下都不能使电流表直接连到电源两极上.
注意：若直接连到电源两极会造成电源短路，电源、电流表将会被烧坏。
五、电流表的读数
（1）明确所选量程。
（2）明确分度值（每一小格表示的电流值）。
（3）根据表针向右偏过
的格数读出电流值
0.36A
2.4A
1.8A
0.48A
总结一下：
今天你们的收获是什么？
