一、选择题

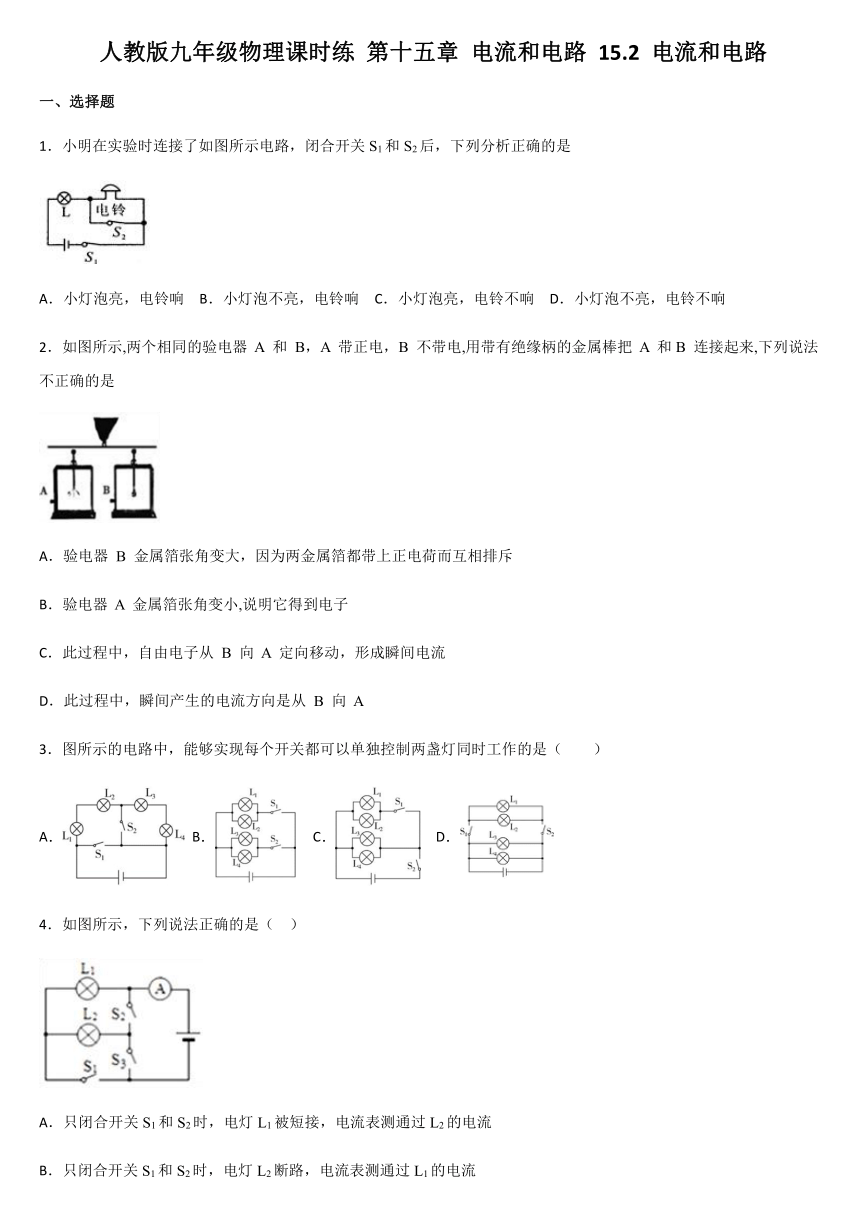

1．小明在实验时连接了如图所示电路，闭合开关S1和S2后，下列分析正确的是
A．小灯泡亮，电铃响
B．小灯泡不亮，电铃响
C．小灯泡亮，电铃不响
D．小灯泡不亮，电铃不响
2．如图所示,两个相同的验电器
A
和
B，A
带正电，B
不带电,用带有绝缘柄的金属棒把
A
和B
连接起来,下列说法不正确的是
A．验电器
B
金属箔张角变大，因为两金属箔都带上正电荷而互相排斥
B．验电器
A
金属箔张角变小,说明它得到电子
C．此过程中，自由电子从
B
向
A
定向移动，形成瞬间电流
D．此过程中，瞬间产生的电流方向是从
B
向
A
3．图所示的电路中，能够实现每个开关都可以单独控制两盏灯同时工作的是（　　）
A．
B．
C．
D．
4．如图所示，下列说法正确的是（??
）
A．只闭合开关S1和S2时，电灯L1被短接，电流表测通过L2的电流
B．只闭合开关S1和S2时，电灯L2断路，电流表测通过L1的电流
C．只闭合开关S1和S2时，电灯L1和L2并联，电流表测通过L2的电流
D．开关S1、S2和S3都闭合时，形成短路，电流表将烧坏

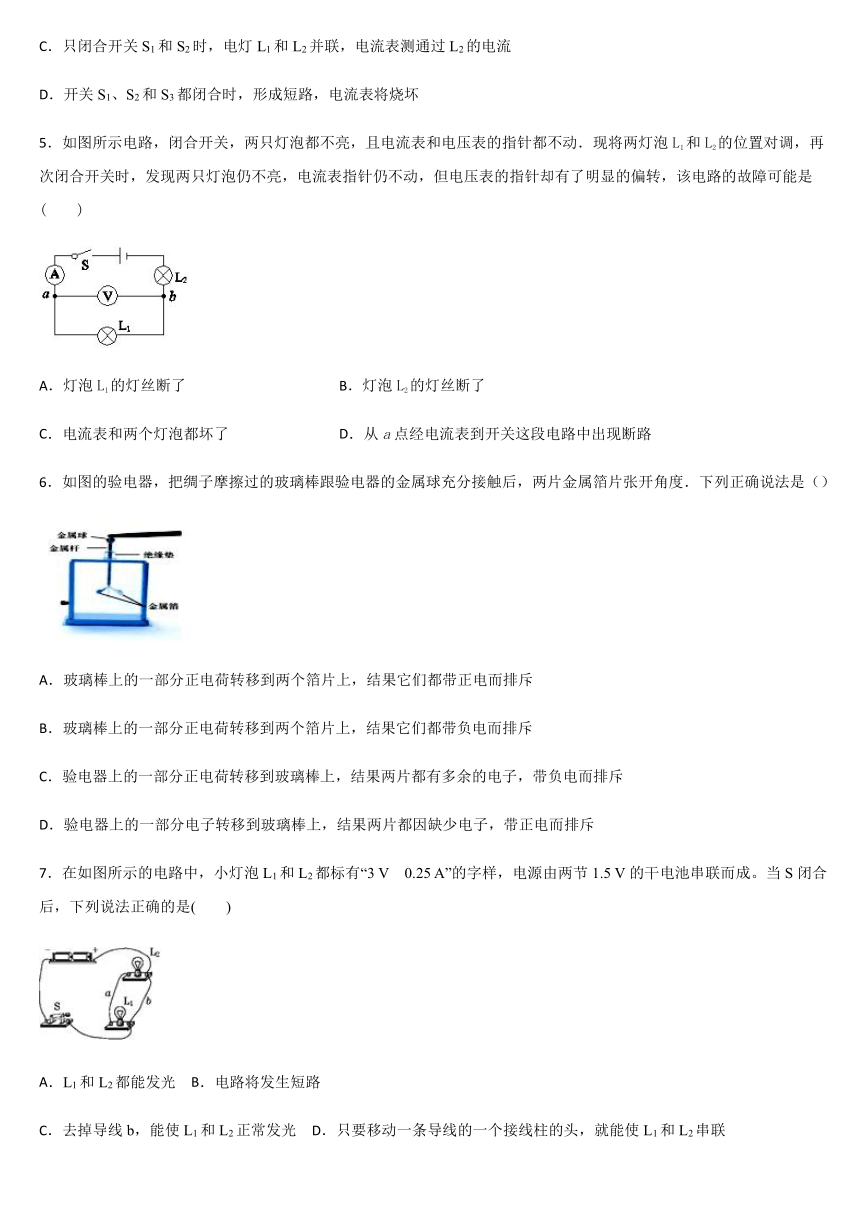

5．如图所示电路，闭合开关，两只灯泡都不亮，且电流表和电压表的指针都不动．现将两灯泡L1和L2的位置对调，再次闭合开关时，发现两只灯泡仍不亮，电流表指针仍不动，但电压表的指针却有了明显的偏转，该电路的故障可能是(　　)
A．灯泡L1的灯丝断了
B．灯泡L2的灯丝断了
C．电流表和两个灯泡都坏了
D．从a点经电流表到开关这段电路中出现断路
6．如图的验电器，把绸子摩擦过的玻璃棒跟验电器的金属球充分接触后，两片金属箔片张开角度．下列正确说法是（）
A．玻璃棒上的一部分正电荷转移到两个箔片上，结果它们都带正电而排斥
B．玻璃棒上的一部分正电荷转移到两个箔片上，结果它们都带负电而排斥
C．验电器上的一部分正电荷转移到玻璃棒上，结果两片都有多余的电子，带负电而排斥
D．验电器上的一部分电子转移到玻璃棒上，结果两片都因缺少电子，带正电而排斥
7．在如图所示的电路中，小灯泡L1和L2都标有“3
V　0.25
A”的字样，电源由两节1.5
V的干电池串联而成。当S闭合后，下列说法正确的是(　　)
A．L1和L2都能发光
B．电路将发生短路
C．去掉导线b，能使L1和L2正常发光
D．只要移动一条导线的一个接线柱的头，就能使L1和L2串联

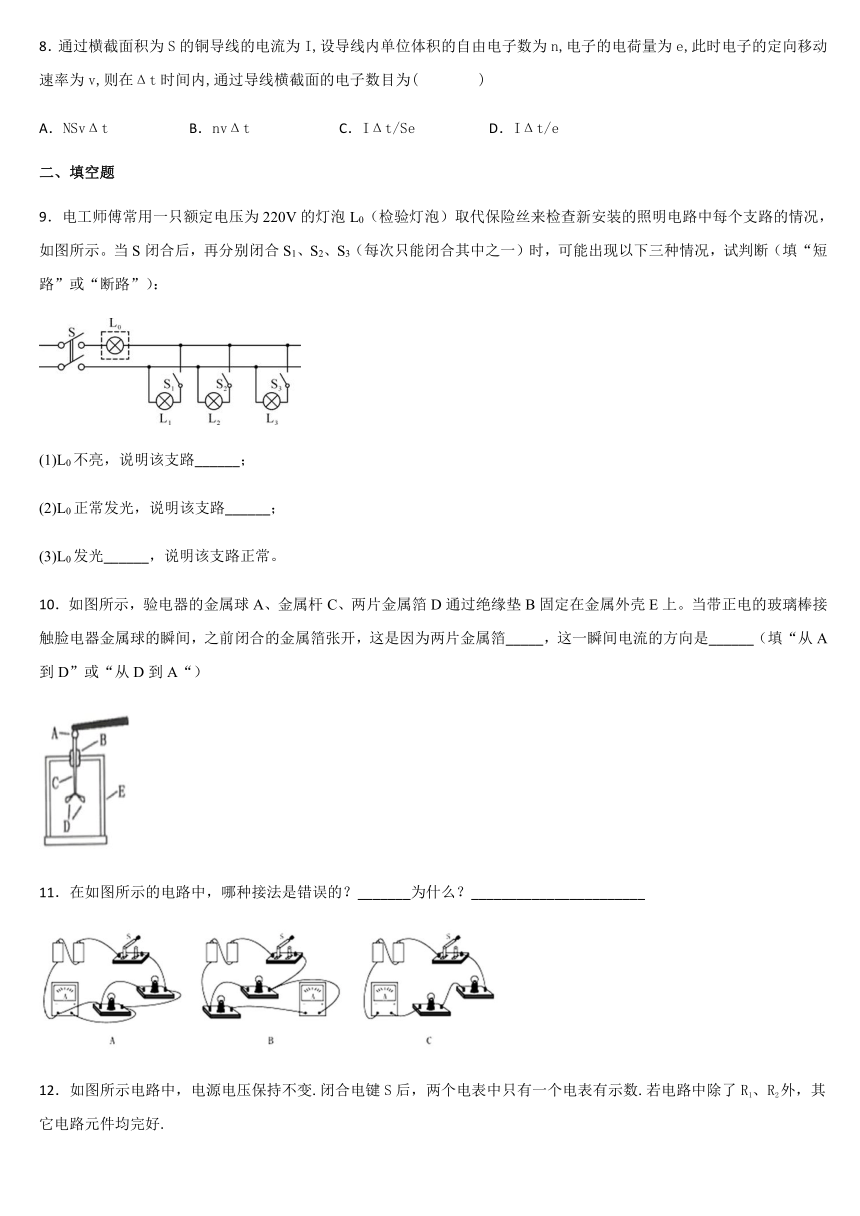

8．通过横截面积为S的铜导线的电流为I,设导线内单位体积的自由电子数为n,电子的电荷量为e,此时电子的定向移动速率为v,则在Δt时间内,通过导线横截面的电子数目为(????)
A．NSvΔt
B．nvΔt
C．IΔt/Se
D．IΔt/e
二、填空题
9．电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当S闭合后，再分别闭合S1、S2、S3（每次只能闭合其中之一）时，可能出现以下三种情况，试判断（填“短路”或“断路”）：
(1)L0不亮，说明该支路______；
(2)L0正常发光，说明该支路______；
(3)L0发光______，说明该支路正常。
10．如图所示，验电器的金属球A、金属杆C、两片金属箔D通过绝缘垫B固定在金属外壳E上。当带正电的玻璃棒接触脸电器金属球的瞬间，之前闭合的金属箔张开，这是因为两片金属箔_____，这一瞬间电流的方向是______（填“从A到D”或“从D到A“）
11．在如图所示的电路中，哪种接法是错误的？_______为什么？_______________________
12．如图所示电路中，电源电压保持不变.闭合电键S后，两个电表中只有一个电表有示数.若电路中除了R1、R2外，其它电路元件均完好.
（1）电路中存在的故障可能是________.
（2）若将R1和R2交换位置，再次闭合电键后，两电表均有示数，则电路中的故障一定是________.
13．在如图所示的电路中，闭合开关后将出现______(选填“通路”“开路”或“短路”)，要使电路中两灯串联，只要拆除导线______；要使电路中两灯并联，只要将导线______接到______．
14．如图所示，只闭合S1，电灯L1、L2组成_____电路，断开S1，闭合S2、S3，电灯L1、L2组成_____电路，同时闭合S1、S3，电路会形成_____（选填“断路”或“短路”）．
三、作图题
15．根据下面的实物图画出与之对应的电路图．
16．根据图甲电路图，将图乙的电路元件连成实物电路．
四、实验题
17．酸甜多汁的水果不仅可以为我们的身体提供营养，还可以发电呢！小梦将接有导线的铜片和铝片插入橙子中，一个水果电池就做成了，如图所示。那么水果电池的正极是哪个金属片呢？给你电流表、电压表、发光二极管和导线若干，请选择其中合适的器材设计一个实验方案进行探究。
（1）选用的器材：______________________________________________；
（2）探究的方法：______________________________________________________。
18．瑞瑞和欢欢在网络上看到用土豆点亮LED小灯泡的视频，为了验证视频的真实性，他们找来一些物品，按照视频中的方式连接了如图所示的实验电路：
(1)闭合开关后，LED小灯泡果真被点亮了。此时，土豆相当于电路中的__________，该装置实现的能量转化是___________能转化为电能；
(2)为什么土豆能够点亮LED小灯泡呢？通过查找资料他们了解到：铜片和锌片在电解质（即土豆中富含的果酸）的作用下，使电子由锌片处出发并沿着导线经过LED小灯泡到达铜片处，因此闭合电路中会产生电流。由此可知，该土豆电池的正极是________片；
(3)为了验证土豆电池的正负极，他们还可以选用下列实验仪器中的_______（填字母代号）进行判断；
A．小灯泡
B．电压表
C．电阻
极板
果蔬
材料种类
铜片和铝片间的电压/V
铜片和锌片间的电压/V
西红柿
0.47
0.93
苹果
0.55
0.96
柠檬
0.62
0.99
(4)根据获得的知识，瑞瑞和欢欢又找来了更多物品进行创新实验。在果蔬中插入不同金属制成的极板（极板材料不同），并保持两块极板间的距离、极板与果蔬的接触面积不变，测量两块极板之间的电压，结果如上表中数据及相关条件可知：果蔬电池的电压与________和________有关。
19．发光二极管是一种电子元件，简称LED，它的两个引脚分为正极和负极，如图甲和乙是实物图和电路图符号．它具有单向导电性，电流由正极经过LED流向负极时LED发光，反之，电流不能由负极经过LED流向正极．现有一个正负极不明的发光二极管，请你自选器材设计实验判断出两个引脚的正负极，写出所需的器材、主要步骤和判断标准．
五、综合题
20．电容器是电气设备中的重要元件，是储存电荷的装置。两个相距很近又彼此绝缘的平行金属板就形成一个最简单的电容器。在电路图中用符号“”表示：
(1)如图电路，开关置于a时，电容器的一个极板与电源的正极相连，另一个极板与负极相连，两个极板将分别带上等量异种电荷，这个过程叫做电容器充电，电容器一个极板所带电荷量的绝对值叫做电容器所带的电荷量。开关置于b时，充电后的电容器的两极板接通，两极板上的电荷中和，电容器又不带电了，这个过程叫做电容器放电。放电过程中，经过电流表的电流方向为________；（填“M到N”或“N到M”）
(2)开关置于a时，通过改变电源电压来改变电容器两极板间的电压U，电容器所带的电荷量Q也随之改变。实验数据如表∶
次数
1
2
3
4
电压U/V
4.0
8.0
12.0
16.0
电荷量Q/C
实验表明，在误差允许的范围内，这个电容器所带的电荷量Q与两极板间的电压U的比值是一个常量，
换用不同的电容器，这个比值一般是不同的。电容器所带的电荷量Q与两极板间电压U的比值叫做电容器的电容，用符号C表示，表达式为。
在国际单位制中，电容的单位是法拉，符号是F，1F=1C/V。
试分析∶上述电路中若将电容器两极板间电压减小，它的电容将如何变化________？
(3)上述电路中，若电源电压为5V，换用电容为
的电容器，充电完毕后再进行放电，试计算在全部放电过程中释放的电荷量大小_________。
21．在中国科技馆二层的“探索与发现”A厅，
有一件叫作“手蓄电池”的展品，如图甲是演示手握金属棒可以产生电流的实验装置，位于左侧的铁棒、铝棒和铜棒分别与检流计的正接线柱相连；位于右侧的铜棒、铝棒、铁棒分别与检流计的负接线柱相连。实验装置中六根金属棒跟检流计的线路连接方式如图乙所示。小云用该展品进行实验探究时，记录的实验数据如下表所示。请根据表中的实验数据回答下列问题：
（1）小云探究发现“手蓄电池”产生的电流方向与____________有关；
（2）小云查阅资料发现，手握不同的金属棒，检流计的指针会发生偏转是因为我们手上的汗液是电解质，握住不同的金属棒时，手上的汗液便和金属发生了化学反应，使电子在不同种类的金属之间转移，有电荷的定向移动，从而产生了电流。左手握铁棒、右手握铝棒时，由于铝的性质比铁活泼，铝比铁更容易失去电子，电子会通过导线由铝棒传递到铁棒上。左手握铁棒、右手握铜棒时，由于铁的性质比铜活泼，铁比铜更容易失去电子，电子会通过导线由铁棒传递到铜棒上。这两次电子传递方向相反，因此检流计的指针会发生方向相反的偏转。如果实验中小云左手握铝棒，右手握铜棒，你认为检流计的指针应该____________；（选填“向左偏转”或“向右偏转”）
（3）请你简单解释左、右手同时握住相同的金属棒时，检流计指针不偏转的原因是：__________________。
【参考答案】
1．C
2．D
3．B
4．D
5．B
6．D
7．B
8．AD
9．断路
短路
暗红
10．带同种电荷，互相排斥
从A到D
11．A
电流表直接接在电源两端，会烧坏电流表
12．R1断路或R1短路或R1断路且R2短路
R1短路
13．短路
c
d
C接线柱上
14．串联
并联
短路
15．
16．
17．电压表、导线若干
将电压表的正接线柱与铜片相连，再把与锌片相连的导线与电压表的负接线柱进行试触，若电压表指针正向偏转，说明与电压表正接线柱连接的铜片是水果电池的正极；若电压表反向偏转，锌片是电池的正极
18．电源
化学
铜
B
果蔬种类
极板材料
19．略
20．M到N
不变
21．
金属种类
向左偏转
不发生化学反应，没有电荷发生定向移动。
