第二节
第十五章电流和电路
电流和电路
教
学
内
容
电流的形成
电路的组成
动手动脑学物理
电路图
电的应用极为广泛，它在生产生活中是如此重要,那么,
电流是怎样形成的呢？电路的基本构成是怎样的？

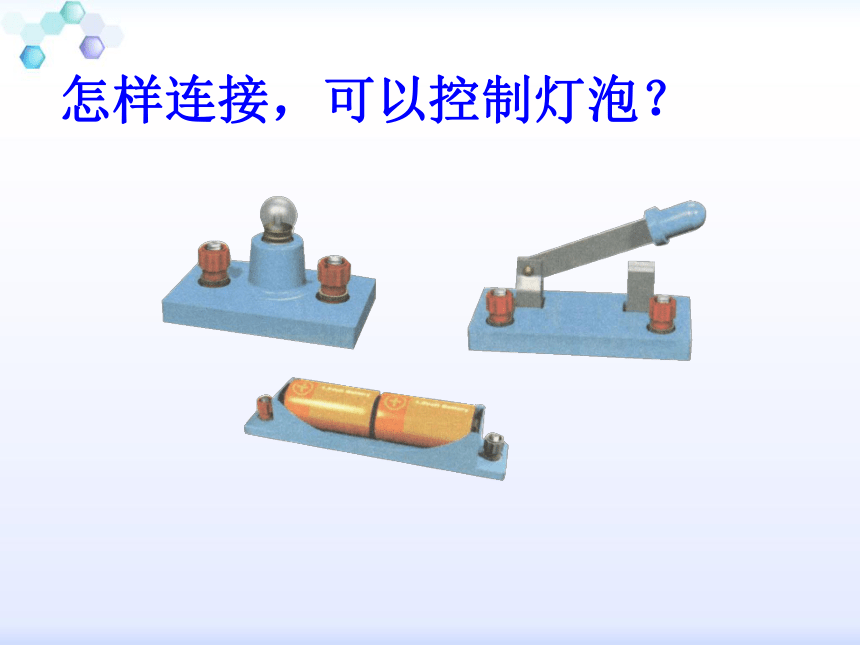

怎样连接，可以控制灯泡？

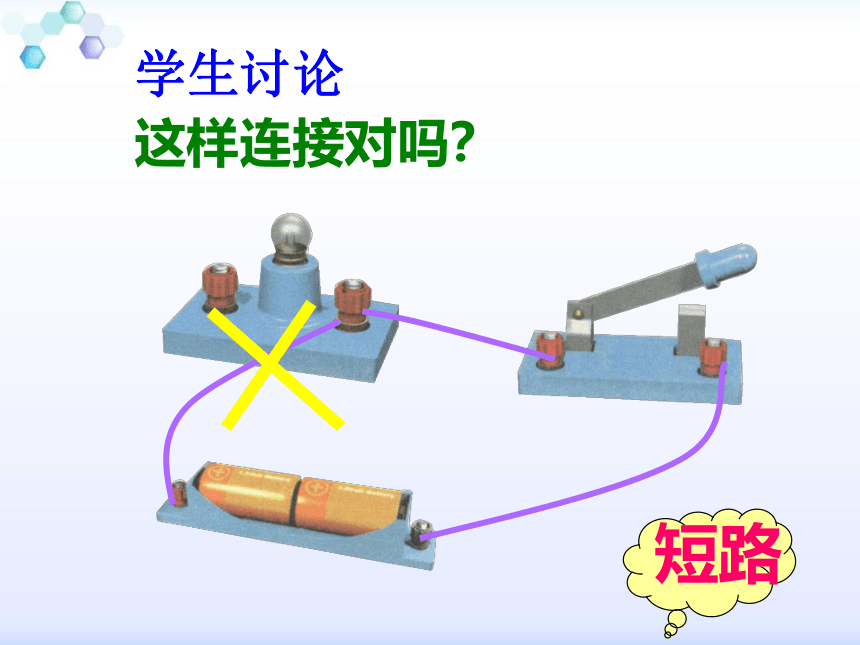

短路
这样连接对吗？
学生讨论

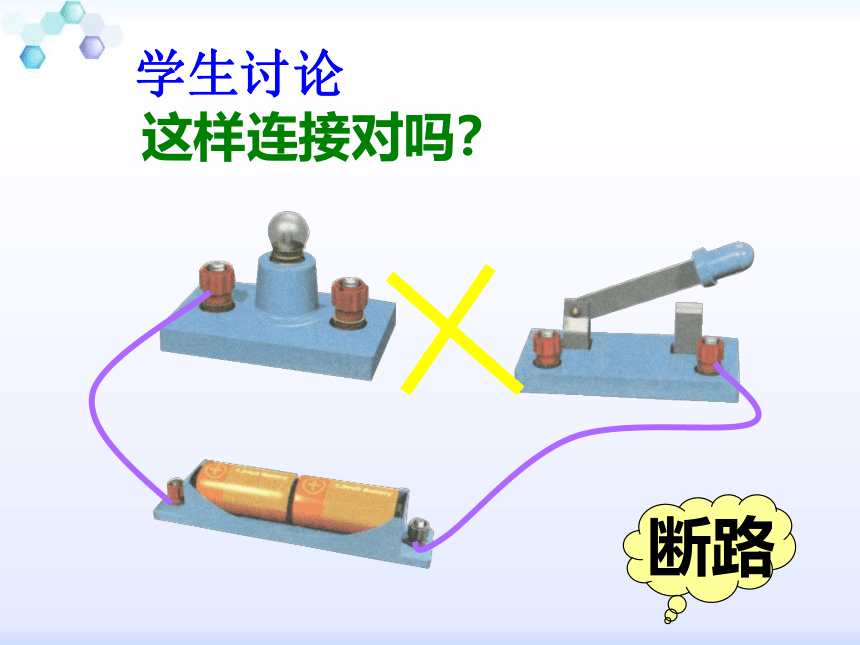

这样连接对吗？
断路
学生讨论

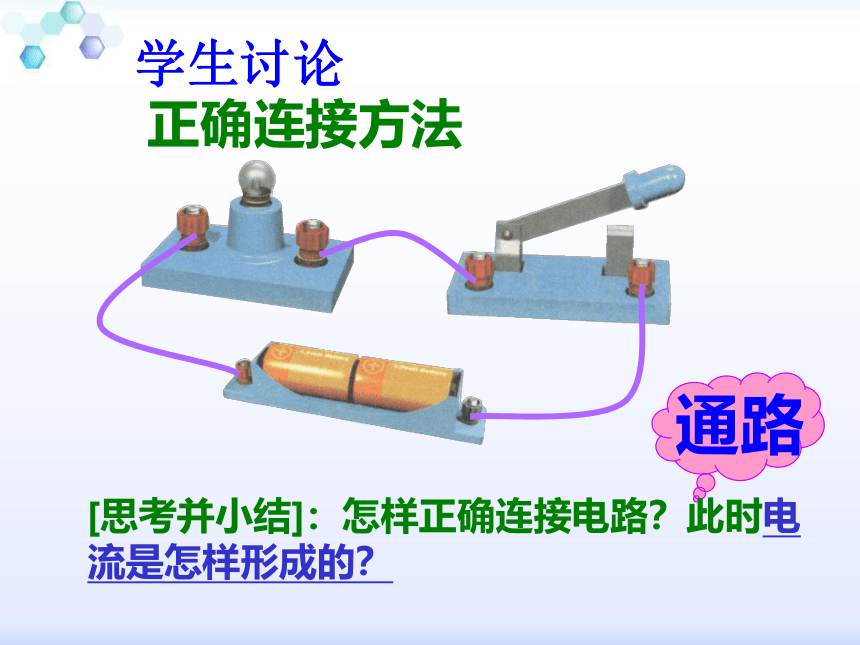

正确连接方法
通路
[思考并小结]：怎样正确连接电路？此时电流是怎样形成的？
学生讨论

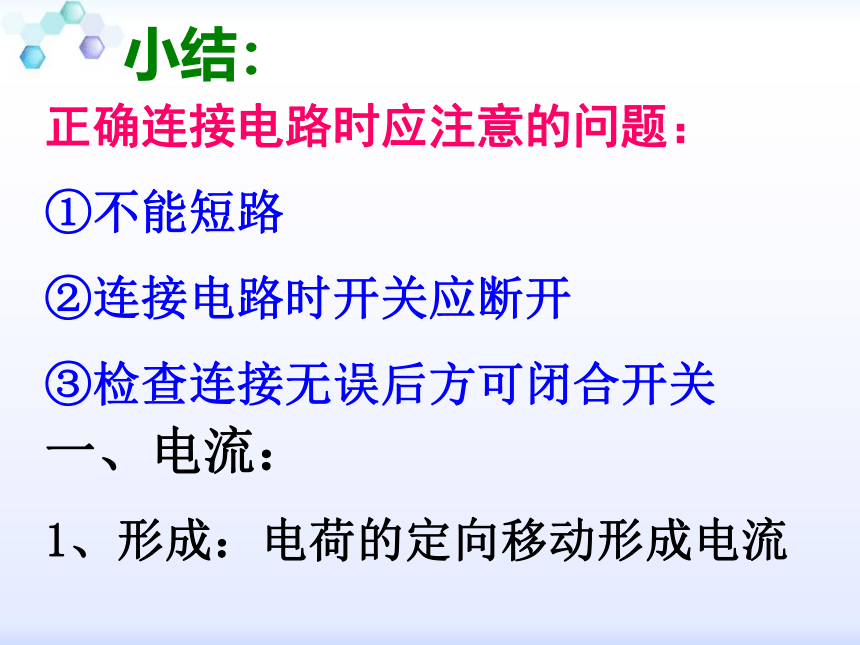

小结：
正确连接电路时应注意的问题：
①不能短路
②连接电路时开关应断开
③检查连接无误后方可闭合开关
一、电流：
1、形成：电荷的定向移动形成电流
2、电流的方向
规定正电荷的定向移动方向为电流的方向.
电源外部：正极
用电器
负极
二、电路的构成：
电源、用电器、导线、开关
1、构成一个完整电路的条件是什么？
控制电路通断
2、产生持续电流的条件：
有电源、电路闭合。
﹢
﹣

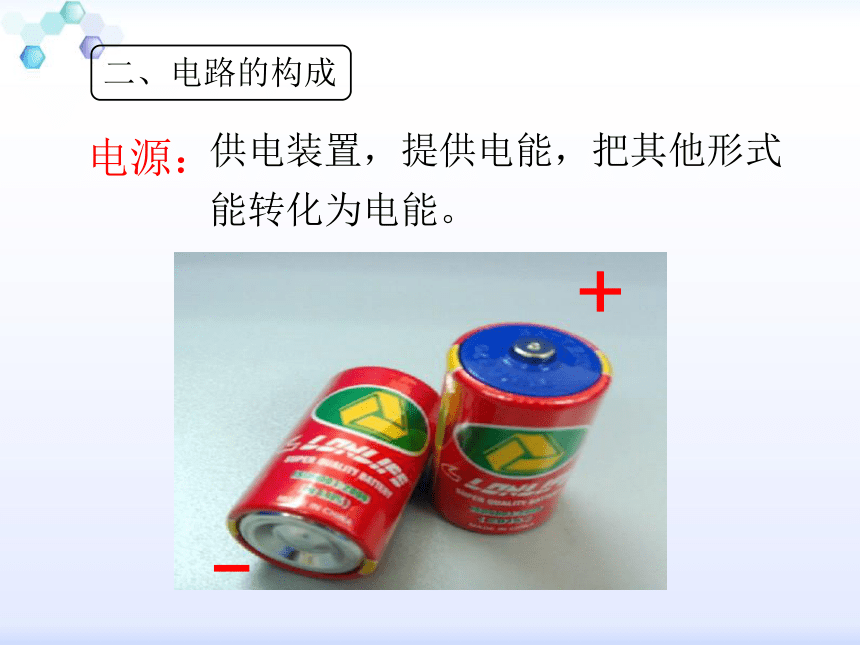

电源：
供电装置，提供电能，把其他形式能转化为电能。
二、电路的构成

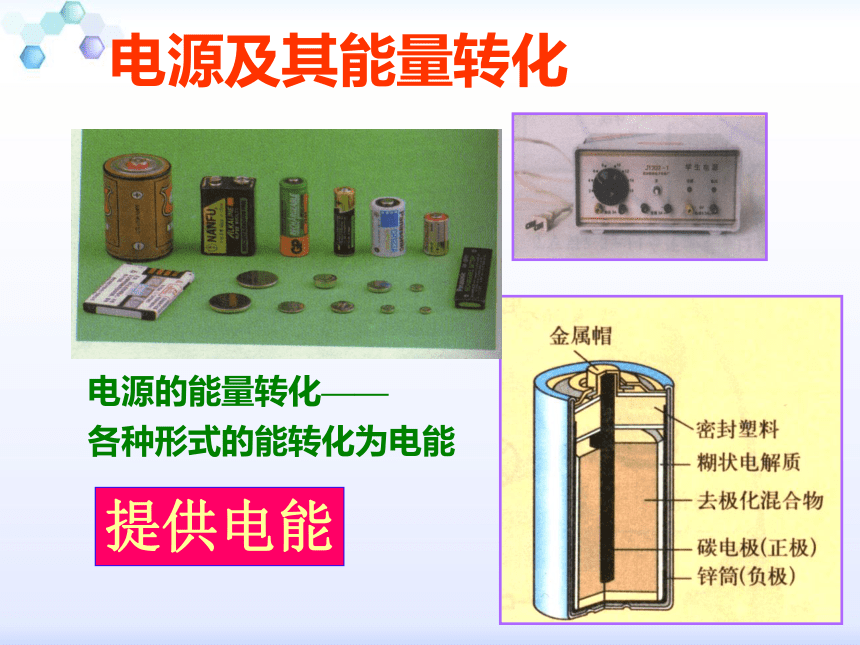

电源及其能量转化
电源的能量转化——
各种形式的能转化为电能
提供电能
用电器：
用电元件，消耗电能，把电能转化为其他形式能。
二、电路的构成
各种用电器
用电器的能量转化——电能转化为各种形式的能
消耗电能
开关：
控制电路通和断，
控制电能的输送。
二、电路的构成
1、概念
用电路元件符号表示电路元件实物连接的图，叫做电路图。
2、常见的电路元件及其符号
+
—
电
池
电灯
三、电路图
开关
电阻
滑动变阻器
电动机
三、电路图
电流表
电压表
电铃
交叉不相连接的导线
交叉相连接的导线
三、电路图
三、电路图：
用符号将电路画出来就是电路图
两节电池不画成
＋
电灯泡
相交不相连的导线
相交并且相连的导线
电路图
3、画电路图
-
+
实物图
　　元件位置安排要适当，分布要均匀
这样画好吗
画电路图的要求
实物连线图
电路图
这样画怎么样
元件位置安排要适当，分布要均匀,
画电路图的要求
元件不要画在拐角处。
　　整个电路图最好呈长方形，有棱有角，导线要横平竖直。
这样呢
画电路图的要求
　　先画电源，按电流方向依次画出元件符号；元件位置安排要适当，分布要均匀，元件不要画在拐角处。整个电路图最好呈长方形，有棱有角，导线要横平竖直。
画电路图的要求
（甲）
（乙）
（丙）
（1）实物图画电路图
（2）画出下面左图的电路图。
电路图
1、根据电路图链接实物图
-
+
实物图
怎样连接，可以控制灯泡？
短路
这样连接对吗？
2、根据电路图连接实物图
这样连接对吗？
断路
学生讨论
正确连接方法
通路
[思考并小结]：怎样正确连接电路？
学生讨论
正确连接电路时应注意的问题：
①不能短路
②连接电路时开关应断开
③检查连接无误后方可闭合开关
电路的连接要求
（1）在连接电路的过程中，开关必须处于断开状态。
（2）用导线连接电路元件时，要将导线的两端接在电池盒、灯座、开关等接线柱上，并顺时针旋紧，保证接触良好。
（3）连接电池盒两极的导线绝不允许以任何方式直接相连，以免造成短路，损坏电源。
三、电路图
正极
负极
发光二极管也叫LED，具有单向导电的特点。
一、电流方向
想想做做
半导体二极管
思考
甲
乙
如图甲所示，连接好电路后，闭合开关，灯泡发光。在图乙所示的电路中，闭合开关，灯泡却不发光，这是为什么呢？
四、通路
断路
短路
开路
(断路)
　断开的电路（断开指断开开关、导线松脱、电灯等烧坏……等）
电路中无电流
四、电路的三种状态
短路
直接把导线接在电源两极，
　电路会有极大的电流，会烧坏电路（导线和电源），引发火灾。这种情况是不允许的。
用电器的短接
如果电路是接通的，但用电器两端被导线直接连通，这种情况叫做该用电器被短接。
观察与实验：短接小灯泡
实验现象表明：这个小灯泡被短接而熄灭，电流流经外加导线而绕过了这个小灯泡。
串联电路中用电器短路
通路
接通的电路
电路中有电流,用电器正常工件。
通路
接通的电路
电路中有电流,小灯泡发光
断路
断开的电路（断开指断开开关、导线松脱、电灯等烧坏……等）
电路无电流
短路
用导线把电源两极直接连接起来
电路会有很大的电流，可能把电源烧坏，这种情况是绝对不允许的。
×
四、通路
断路
短路
通路
断路
短路
1、下图所示各电路元件为电路提供电能的是____
，消耗电能的是___________
。
M
A
2、下面正确的电路图是（
）。
B
C
D
C
A、B、D
C
A
B
C
D
随堂练习
L1
L2
L1
L2
实
物
图
电
路
图
1.下列电路完整无缺的是（
）
（A）
（B）
（C）
（D）
D
试一试
2.如图所示，若断开开关S2
、闭合开关S1
，则电路是（
）路；若只闭合开关S2
，则电路是（
）路；若断开开关S
1
、S2
,则电路是（
）路。
S1
S2
通
短
开
[思考]：如图连接电路时，电动机会转动吗？
怎样正确连接电路？
动手动脑学物理（一）
动手动脑学物理（二）
电子门铃
动手动脑学物理（三）
[观察]：家用手电筒的电路结构是怎样的？
+
-
