物理：1.6《电势差与电场强度的关系》基础知识讲解课件（新人教版选修3-1）

(共11张PPT)

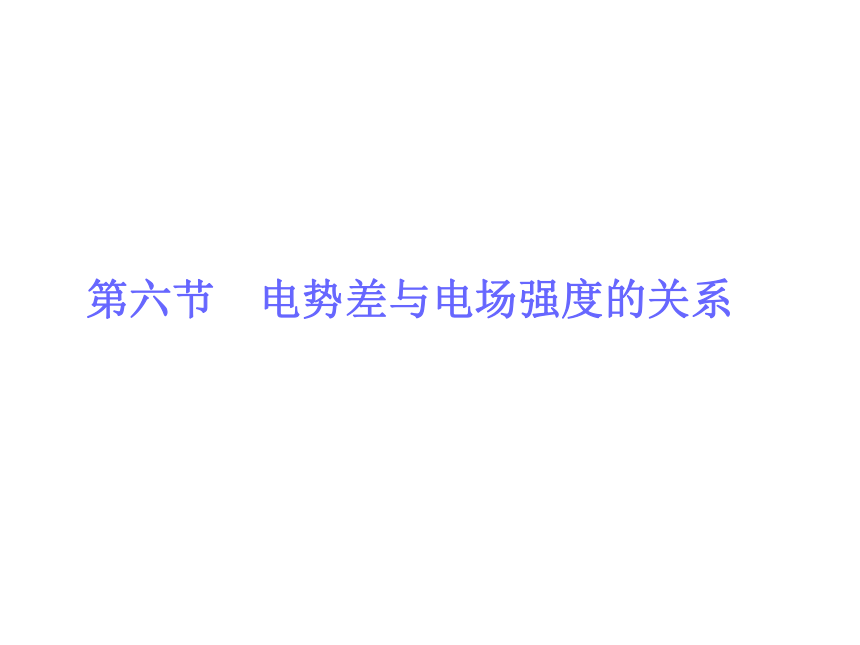

第六节　电势差与电场强度的关系

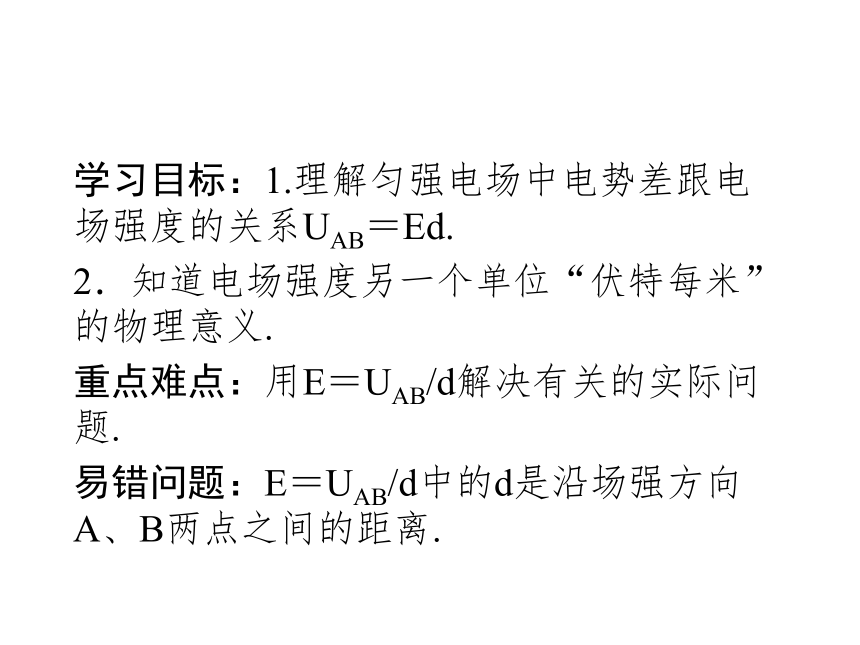

学习目标：1.理解匀强电场中电势差跟电场强度的关系UAB＝Ed.
2．知道电场强度另一个单位“伏特每米”的物理意义.
重点难点：用E＝UAB/d解决有关的实际问题.
易错问题：E＝UAB/d中的d是沿场强方向A、B两点之间的距离.

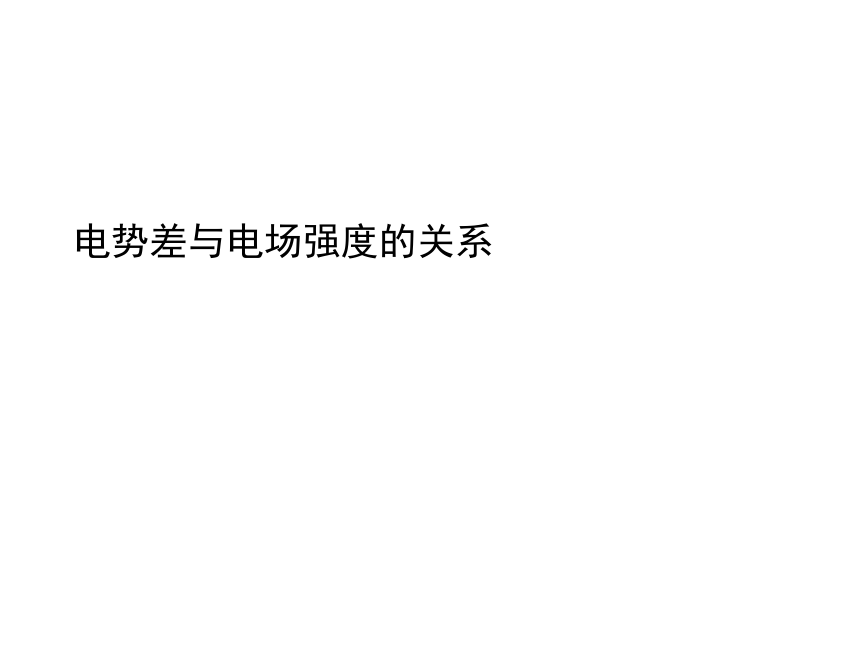

电势差与电场强度的关系

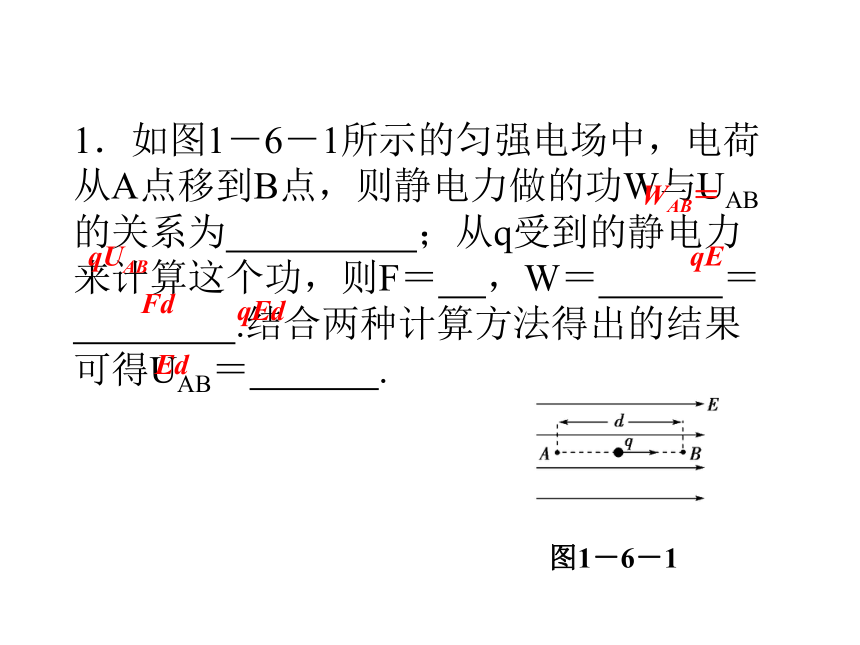

1．如图1－6－1所示的匀强电场中，电荷从A点移到B点，则静电力做的功W与UAB的关系为 ；从q受到的静电力来计算这个功，则F＝ ，W＝ ＝ .结合两种计算方法得出的结果可得UAB＝ .
图1－6－1
WAB＝
qUAB
qE
Fd
qEd
Ed
2．匀强电场中两点间的电势差等于电场强度与这两点沿 方向的距离的乘积.
3．电场强度与电势差的关系还可写作E＝ .
4．在匀强电场中，电场强度的大小等于两点间的电势差与两点沿 方向距离的比值.即电场强度在数值上等于沿电场强度方向每单位距离上降低的 .
电场
电场强度
电势
一、对公式E＝ 的理解
1．公式E＝ 反映了电场强度与电势差之间的关系，由公式可知，电场强度的方向就是电场中电势降低最快的方向.
2．对于非匀强电场，用公式E＝ 可以定性分析某些问题.例如等差等势面E越大处，d越小.因此可以断定，等势面越密的地方电场强度也越大.
3．推论：在匀强电场中，两长度相等且相互平行的线段两端的电势差相等.
当线段与场强平行时，由U＝Ed可知，d相等，U相同；当线段与场强不平行时，只要沿场强方向投影的长度相等，U相同.如图1－6－2所示， ABCD中，UAB＝UDC，UBC＝UAD.
图1－6－2
E＝ 适用于匀强电场的计算，但对于某些非匀强电场问题，有时也可以进行定性地分析.　
二、三个电场强度公式的比较
公式 适用范围 说明
E＝F/q 任何电场 定义式，q为试探电荷的电量
E＝kQ/r2 真空中点电荷的电场 Q为场源电荷的电量，E表示跟点电荷相距r处的某点的场强
E＝U/d 匀强电场 U为沿电场方向上相距为d的两点间的电势差
1.应用不同的公式解决不同的问题，要注意公式适用条件.
2．要理解公式中各个物理量的意义，如公式E＝ 中，d是沿电场方向的距离.
