(共20张PPT)
第三节 欧姆定律
学习目标：1.掌握欧姆定律的内容及其适用范围，并能用来解决有关电路的问题．
2．知道导体的伏安特性和I－U图象，知道什么是线性元件和非线性元件．
3．知道电阻的定义式，理解电阻大小与电压和电流无关．
重点难点：欧姆定律的适用条件．
易错问题：欧姆定律的适用条件．
一、电阻
同一导体，不管电流、电压怎样变化，电压跟电流的比值 ，用R表示，即R＝ ，R的值反映了导体对电流的阻碍作用，叫做导体的电阻，电阻的单位是 ，常用的单位还有千欧、兆欧，1 kΩ＝ Ω，1 MΩ＝ Ω.
不变
欧姆
103
106
二、欧姆定律
1．表述：导体中的电流跟导体两端的电压成 ，跟导体的电阻成 ．
2．公式： ．
3．适用范围：欧姆定律对金属导体和 溶液导电适用，但对 和半导体元件并不适用．
正比
反比
气体导电
电解质
三、导体的伏安特性曲线
1．伏安特性曲线
表示导体中的 和导体两端 的关系用I－U图线．
2．斜率的物理意义
I－U图线上各点与坐标原点连线的斜率为导体的 ．
电流
电压
电阻
3．图线的形状
按照图线的形状是否为直线，可将电学元件分为 和 ．
线性元件
非线性元件

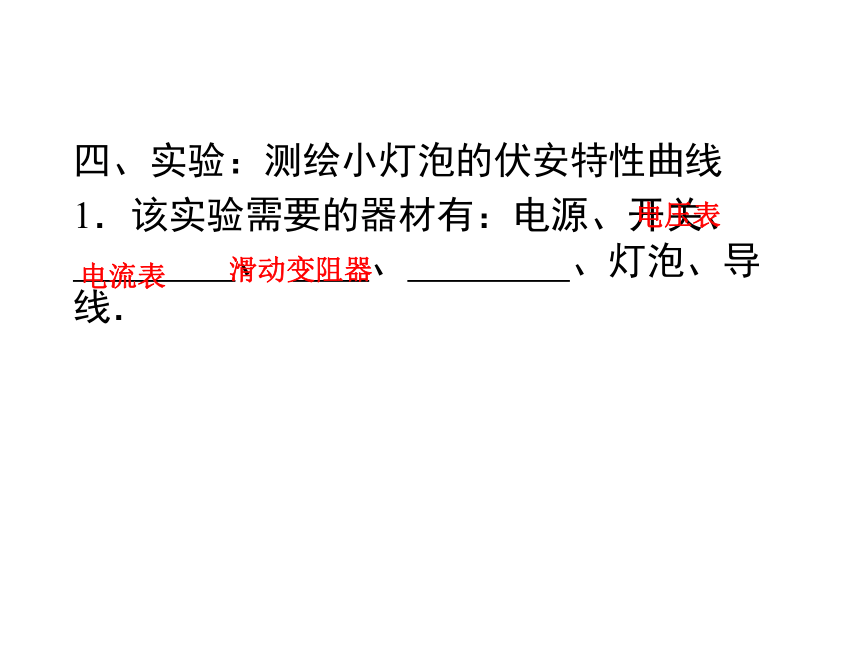

四、实验：测绘小灯泡的伏安特性曲线
1．该实验需要的器材有：电源、开关、 、 、 、灯泡、导线．
电压表
电流表
滑动变阻器
2．按图2－3－1的电路图进行实验，开关闭合前，将滑动变阻器的滑片滑至R 端，闭合开关，逐步减小滑动变阻器的有效电阻，通过小灯泡的电流随之 ，分别记录电流表和电压表的多组数据，直至电压达到它的 为止，根据实验数据在方格纸上作出小灯泡的伏安特性曲线，是一条 ．
图2－3－1
左
增大
额定电压
曲线

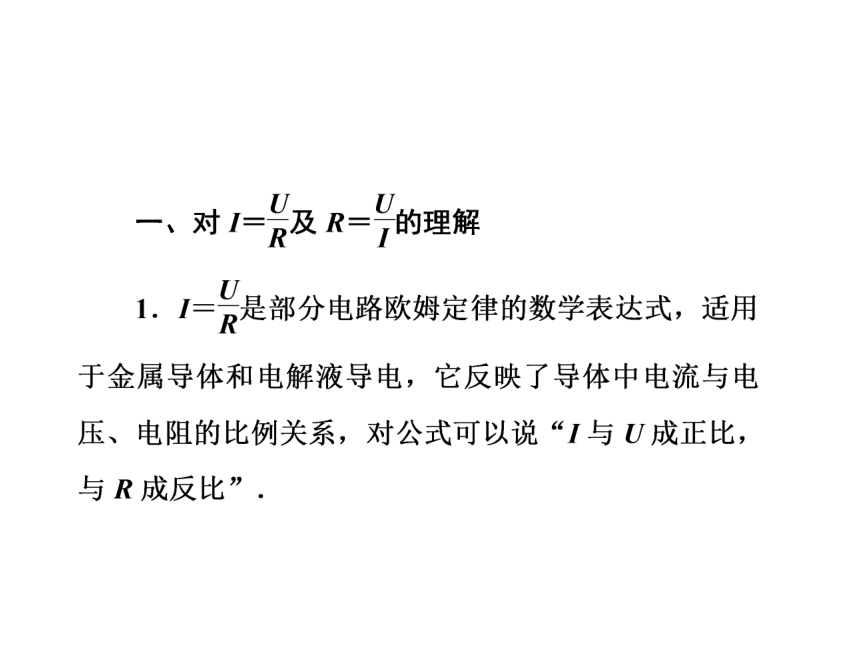

2．公式 是电阻的定义式，适用于任何电阻的计算，公式给出了量度电阻大小的一种方法．而导体的电阻由导体本身的性质决定，与外加的电压和通过的电流大小无关，说“电阻R与U成正比，与I成反比”是错误的．
1．应用两公式时应注意公式中三个物理量I、U、R应是同一时刻、对同一导体而言，即应满足同时性与同体性，计算时谨防“张冠李戴”．
2．对 因U与I成正比，所以 .
二、对伏安特性曲线的理解及由图线求电阻
1．I－U图线是直线：表示电流跟电压成正比，导体为线性元件．
2．I－U图线是曲线：表示电流跟电压不成正比，导体为非线性元件．
图2－3－2
图2－3－3
1．线性元件与纯电阻元件是不同的概念．
2．线性元件一定是纯电阻元件，而纯电阻元件不一定是线性元件．
三、测绘小灯泡伏安特性曲线实验的电路选择
1．测量电路的选择：测量电路可供选择的电路有两种，即内接法和外接法，分别如图2－3－4甲、乙两图所示．
图2－3－4
考虑到误差因素，应选择如图乙所示的电路连接．
2．控制电路的选择：滑动变阻器有限流式和分压式两种，分别如图2－3－5甲、乙两图所示．
图2－3－5
考虑到灯泡两端电压变化范围问题，应选择如乙图所示的电路．
3．实验电路的连接方法
(1)接线顺序为“先串后并”，即先将电源、开关、滑动变阻器的全部电阻组成串联电路，再将电流表和小灯泡串联后的两端接滑动变阻器的滑动触点和另一固定接线柱，最后把电压表并联到小灯泡两端．
(2)电表量程选择的原则：在保证测量值不超过量程的情况下，指针偏转角度越大，测量值的精确度通常越高．
(3)滑动变阻器滑动触头的初始位置：电路接好后合上开关前要检查滑动变阻器滑动触点的位置，通常在开始实验时，应通过调整滑动变阻器的滑动触头位置，使小灯泡两端的电压或流经小灯泡的电流最小．
1．调节电压时不要超过小灯泡的额定电压．
2．描点作图象时，建立的坐标系标度要合理，使描出的点布满坐标纸．
3．小灯泡电压、电流变大时，电阻变大，伏安特性曲线是曲线．连线时要用平滑的曲线，不能连成折线．
