(共25张PPT)
第八节 多用电表

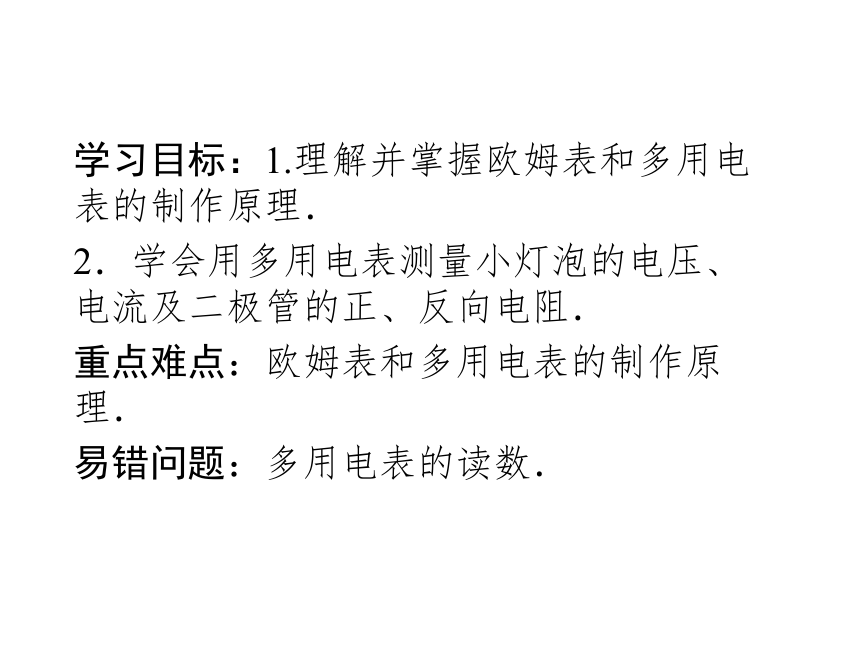

学习目标：1.理解并掌握欧姆表和多用电表的制作原理．
2．学会用多用电表测量小灯泡的电压、电流及二极管的正、反向电阻．
重点难点：欧姆表和多用电表的制作原理．
易错问题：多用电表的读数．
一、欧姆表
1．欧姆表是由 改装而成，它内部主要有 、 、 ．
电流表
电源
电阻
电流表

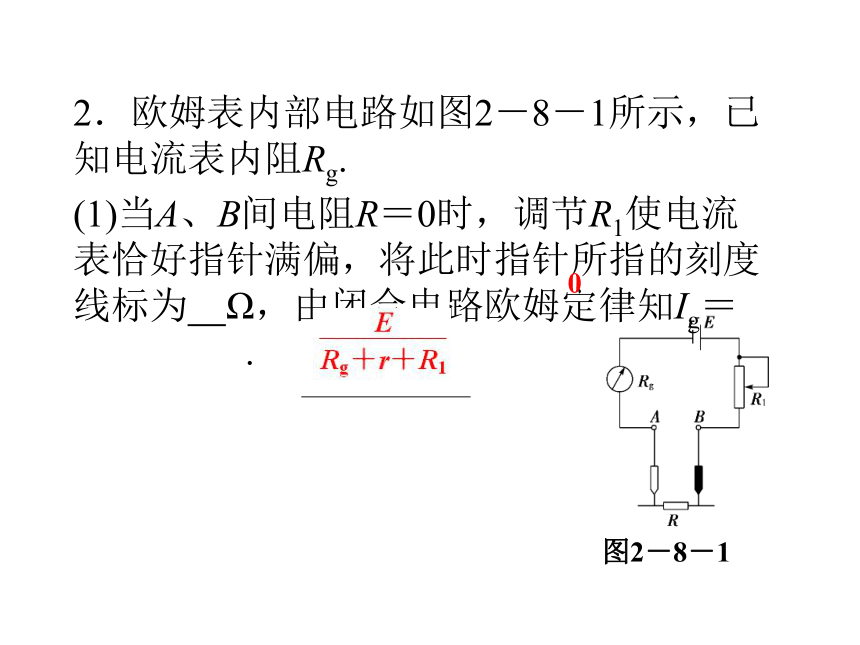

2．欧姆表内部电路如图2－8－1所示，已知电流表内阻Rg.
(1)当A、B间电阻R＝0时，调节R1使电流表恰好指针满偏，将此时指针所指的刻度线标为 Ω，由闭合电路欧姆定律知Ig＝ .
图2－8－1
0

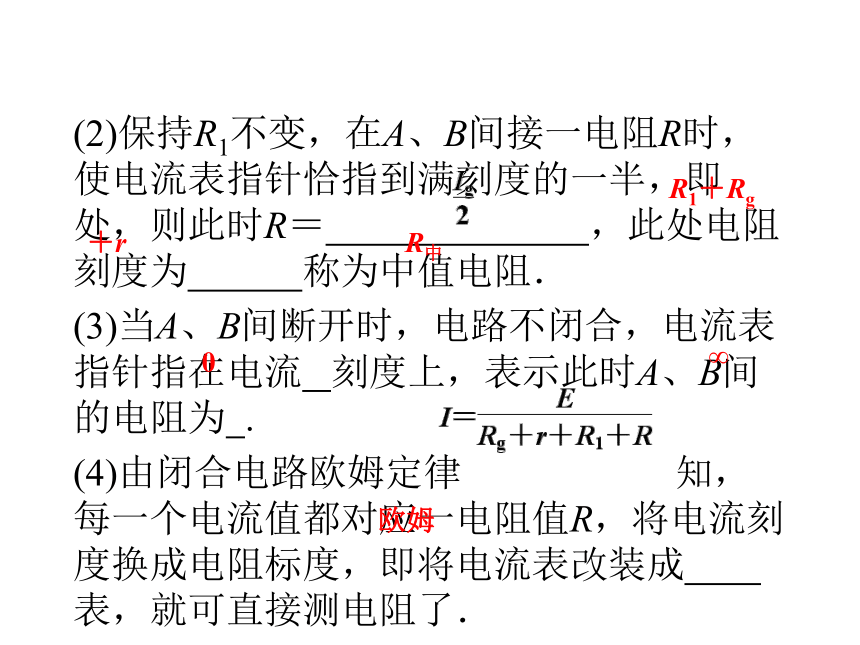

(2)保持R1不变，在A、B间接一电阻R时，使电流表指针恰指到满刻度的一半，即 处，则此时R＝ ，此处电阻刻度为 称为中值电阻．
(3)当A、B间断开时，电路不闭合，电流表指针指在电流 刻度上，表示此时A、B间的电阻为 .
(4)由闭合电路欧姆定律 知，每一个电流值都对应一电阻值R，将电流刻度换成电阻标度，即将电流表改装成 表，就可直接测电阻了．
R1＋Rg
＋r
R中
0
∞
欧姆
二、多用电表

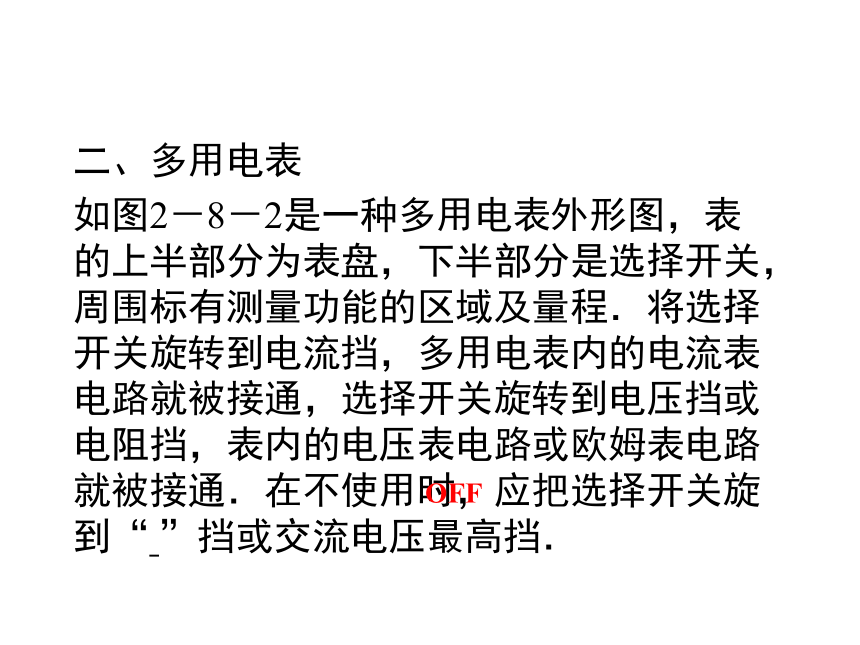

如图2－8－2是一种多用电表外形图，表的上半部分为表盘，下半部分是选择开关，周围标有测量功能的区域及量程．将选择开关旋转到电流挡，多用电表内的电流表电路就被接通，选择开关旋转到电压挡或电阻挡，表内的电压表电路或欧姆表电路就被接通．在不使用时，应把选择开关旋到“ ”挡或交流电压最高挡．
OFF
图2－8－2

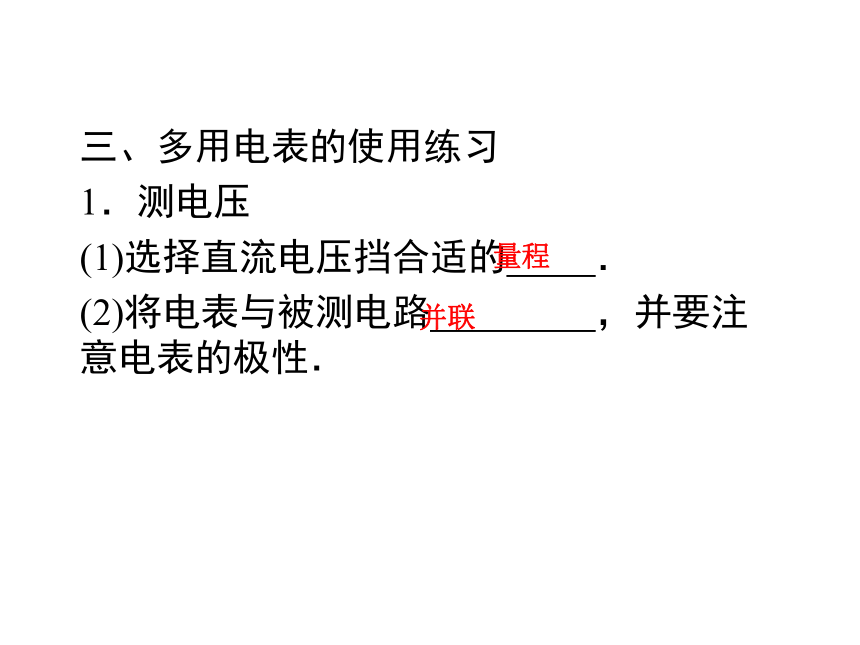

三、多用电表的使用练习
1．测电压
(1)选择直流电压挡合适的 ．
(2)将电表与被测电路 ，并要注意电表的极性．
量程
并联

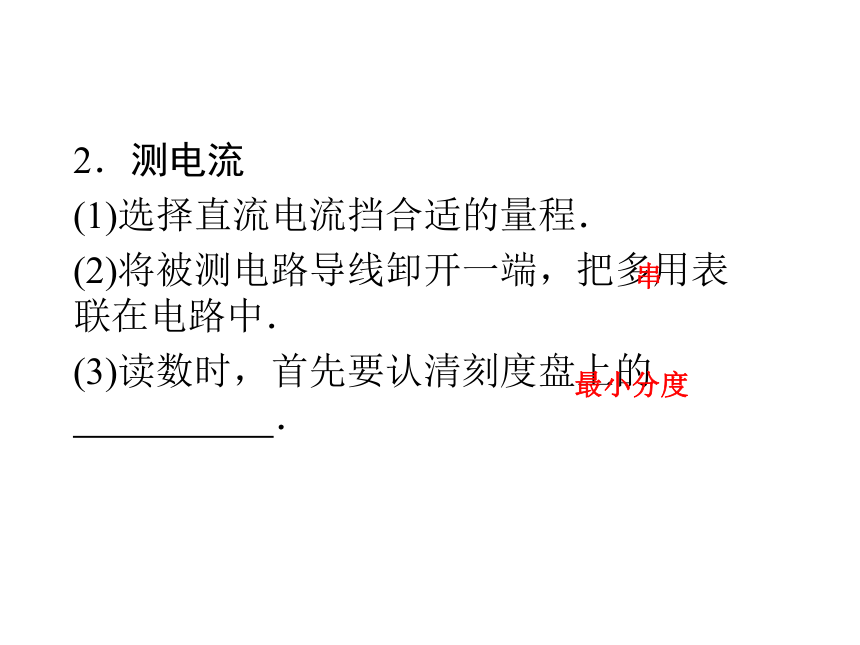

2．测电流
(1)选择直流电流挡合适的量程．
(2)将被测电路导线卸开一端，把多用表 联在电路中．
(3)读数时，首先要认清刻度盘上的 ．
串
最小分度
3．测电阻
(1)要将选择开关扳到 挡上，此时红表笔连接表内电源的 极，黑表笔连接表内电源的 极．选好量程后，先 ，然后测量．测量完毕，应把选择开关旋转到 挡．
(2)用多用电表测电压测电流及测电阻时，电流都是从 表笔流入电表，从 表笔流出电表．
欧姆
负
正
调零
OFF
红
黑
4．二极管的特点及其电阻测量
(1)特点：
如图2－8－3所示，它由 材料制成，有两个电极．
半导体
图2－8－3
(2)电阻测量：正向电阻 ，反向电阻 ，可用多用电表判断它的 或区分它的 ，二极管具有单向导电性．
很小
很大
极性
好坏
一、欧姆表测电阻的原理
1．原理(如图2－8－4所示)
图2－8－4
2．刻度标注
(1)“0 Ω”标注：当红、黑表笔相接时(图2－8－4甲)，此时被测电阻Rx＝0，调节调零电阻R，使表头达到满偏电流，即Ig＝ ，这时整个电路中的总电阻为欧姆表的总内阻，R内＝r＋R＋Rg，因此时Rx＝0，所以满偏电流Ig处应标注0 Ω.
(2)“∞Ω”标注：当红、黑表笔不接触时(图乙)相当于被测电阻Rx＝∞，电流表中没有电流，表头的指针不偏转，此时指针所指的位置是欧姆表刻度的“∞”点．
(3)其他刻度的标注：当红黑表笔间接入一电阻Rx时，如图丙所示，由闭合电路的欧姆定律有I＝ ，每一个电流值对应一个阻值Rx，将电流刻度转换成电阻标度，就将电流表改装成了欧姆表．
由 可知，I与Rx不成简单的反比关系，所以欧姆表的刻度是不均匀的．
二、多用电表测电阻的方法
1．使用多用电表测电阻的步骤
(1)机械调零：使用前若表针没有停在左端“0”位置，要用螺丝刀转动调零定位螺丝，使指针指零．
(2)选挡：估计待测电阻的大小，旋转选择开关，使其尖端对准欧姆挡的合适挡位．
(3)欧姆调零：将红、黑表笔短接，调整调零电阻旋钮，使指针指在表盘右端“0”刻度处．
(4)测量读数：将两表笔分别与待测电阻的两端接触，表针示数乘以量程倍率即为待测电阻阻值．
(5)测另一电阻时重复(2)(3)(4)．
(6)实验完毕，应将选择开关置于“OFF”挡或交流电压最高挡．
2．测电阻时应注意的问题
(1)选挡后要进行欧姆调零．
(2)换挡后要重新欧姆调零．
(3)被测电阻要与电源、其他元件分离，不能用手接触表笔的金属杆．
(4)被测电阻阻值等于指针示数乘以倍率．
(5)使用后，要将两表笔从插孔中拔出，并将选择开关旋至“OFF”挡或交流电压最高挡．
(6)若长期不用，应把电池取出．
1．合理选择量程，使指针尽可能指在中间刻度线附近，一般应在 R中～4R中的范围内．
2．测量时指针的偏角指的是偏转到的位置和测量前的位置的夹角，所以偏角大，电阻小，偏角小，电阻大．
3．选挡时若无法估计待测电阻大小则应将选择开关旋到“×1”挡，欧姆调零后，将红、黑表笔分别接到电阻两端，若指针偏角太小，则逐渐增大量程，直到指针指到中值电阻附近为止 ．
三、用多用电表判断电路故障
电路故障一般是短路或断路，常见的情况有导线断芯，灯泡断丝，灯座短路，电阻器内部断路，或接头处接触不良等，检查故障的方法有：
1．电压表检测：如果电压表读数为零，说明电压表上无电流通过，可能在并联路段之外有断路，或并联路段内有短路；如果电压表有示数，说明电压表上有电流通过，则在并联电路之外无断路或并联路段内无短路．
2．假设法：已知电路发生某种故障，寻求故障在何处时，可将整个电路划分为若干部分，然后逐一假设某部分电路发生故障，运用电路知识进行正向推理，推理结果若与题述现象不符合，则故障不在该部分电路；若结果与题述现象符合，则故障可能发生在这部分电路，这样逐一排除，直到找到发生故障的全部可能为止．
