人教版九年级全一册物理17.2 欧姆定律 同步练习卷有答案

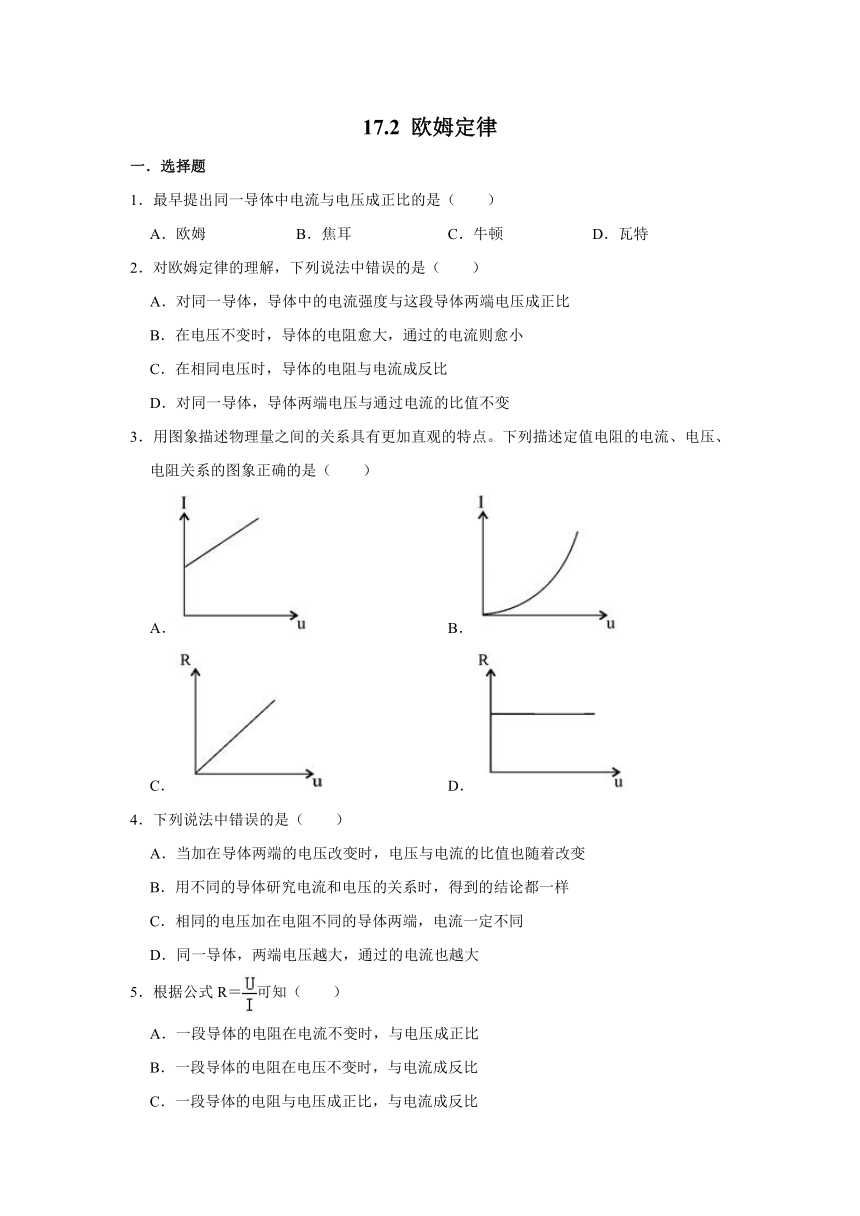

17.2 欧姆定律
一．选择题
1．最早提出同一导体中电流与电压成正比的是（　　）
A．欧姆 B．焦耳 C．牛顿 D．瓦特
2．对欧姆定律的理解，下列说法中错误的是（　　）
A．对同一导体，导体中的电流强度与这段导体两端电压成正比
B．在电压不变时，导体的电阻愈大，通过的电流则愈小
C．在相同电压时，导体的电阻与电流成反比
D．对同一导体，导体两端电压与通过电流的比值不变
3．用图象描述物理量之间的关系具有更加直观的特点。下列描述定值电阻的电流、电压、电阻关系的图象正确的是（　　）
A． B．
C． D．
4．下列说法中错误的是（　　）
A．当加在导体两端的电压改变时，电压与电流的比值也随着改变
B．用不同的导体研究电流和电压的关系时，得到的结论都一样
C．相同的电压加在电阻不同的导体两端，电流一定不同
D．同一导体，两端电压越大，通过的电流也越大
5．根据公式R＝可知（　　）
A．一段导体的电阻在电流不变时，与电压成正比
B．一段导体的电阻在电压不变时，与电流成反比
C．一段导体的电阻与电压成正比，与电流成反比
D．导体的电阻等于这段导体两端的电压与通过这段导体的电流的比值

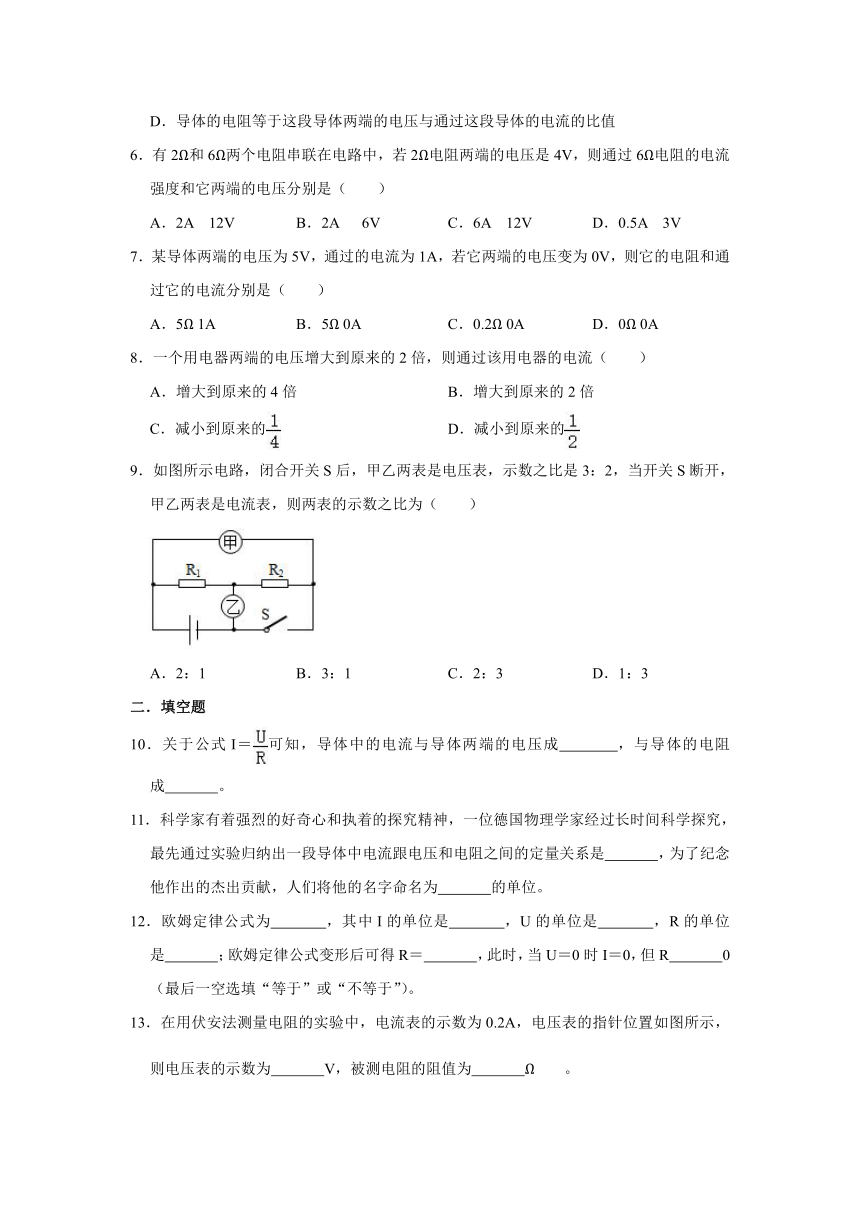

6．有2Ω和6Ω两个电阻串联在电路中，若2Ω电阻两端的电压是4V，则通过6Ω电阻的电流强度和它两端的电压分别是（　　）
A．2A 12V B．2A 6V C．6A 12V D．0.5A 3V
7．某导体两端的电压为5V，通过的电流为1A，若它两端的电压变为0V，则它的电阻和通过它的电流分别是（　　）
A．5Ω 1A B．5Ω 0A C．0.2Ω 0A D．0Ω 0A
8．一个用电器两端的电压增大到原来的2倍，则通过该用电器的电流（　　）
A．增大到原来的4倍 B．增大到原来的2倍
C．减小到原来的 D．减小到原来的
9．如图所示电路，闭合开关S后，甲乙两表是电压表，示数之比是3：2，当开关S断开，甲乙两表是电流表，则两表的示数之比为（　　）
A．2：1 B．3：1 C．2：3 D．1：3
二．填空题
10．关于公式I＝可知，导体中的电流与导体两端的电压成　 　，与导体的电阻成　 　。
11．科学家有着强烈的好奇心和执着的探究精神，一位德国物理学家经过长时间科学探究，最先通过实验归纳出一段导体中电流跟电压和电阻之间的定量关系是　 　，为了纪念他作出的杰出贡献，人们将他的名字命名为　 　的单位。
12．欧姆定律公式为　 　，其中I的单位是　 　，U的单位是　 　，R的单位是　 　；欧姆定律公式变形后可得R＝　 　，此时，当U＝0时I＝0，但R　 　0（最后一空选填“等于”或“不等于”）。
13．在用伏安法测量电阻的实验中，电流表的示数为0.2A，电压表的指针位置如图所示，则电压表的示数为　 　V，被测电阻的阻值为　 　Ω。
14．当导体两端的电压是4V时，通过它的电流为0.8A，若该导体两端的电压为2V，通过它的电流为　 　A，当导体两端的电压为0V时，它的电阻为　 　Ω。
三．计算题
15．如图所示，电阻R2的阻值为5Ω．闭合开关S，电阻R1两端的电压为10V，电阻R2两端的电压为5V．求：
（1）电源两端的电压；
（2）通过电阻R2的电流。
参考答案
一．选择题
1． A。
2． C。
3 . D。
4． A。
5． D。
6． A。
7． B。
8． B。
9． D。
二．填空题
10．正比；反比。
11．I＝；电阻。
12． I＝；A；V；Ω；；不等于。
13． 2.4；12。
14． 0.4；5。
三．计算题
15．解：由电路图可知，R1与R2串联。
（1）因串联电路中总电压等于各分电压之和，
所以，电源的电压：
U＝U1+U2＝10V+5V＝15V；
（2）通过电阻R2的电流：
I2＝＝＝1A。
答：（1）电源两端的电压为15V；
（2）通过电阻R2的电流为1A。
