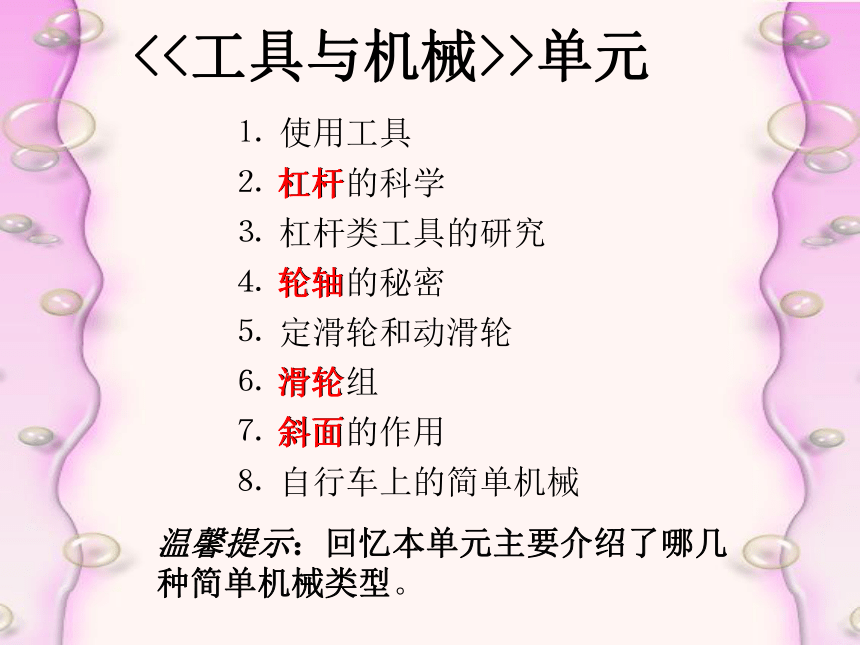

<<工具与机械>>单元
⒈
使用工具
⒉
杠杆的科学
⒊
杠杆类工具的研究
⒋
轮轴的秘密
⒌
定滑轮和动滑轮
⒍
滑轮组
⒎
斜面的作用
⒏
自行车上的简单机械
温馨提示：回忆本单元主要介绍了哪几种简单机械类型。
杠杆
轮轴
滑轮
斜面
杠杆
轮轴
滑轮
斜面

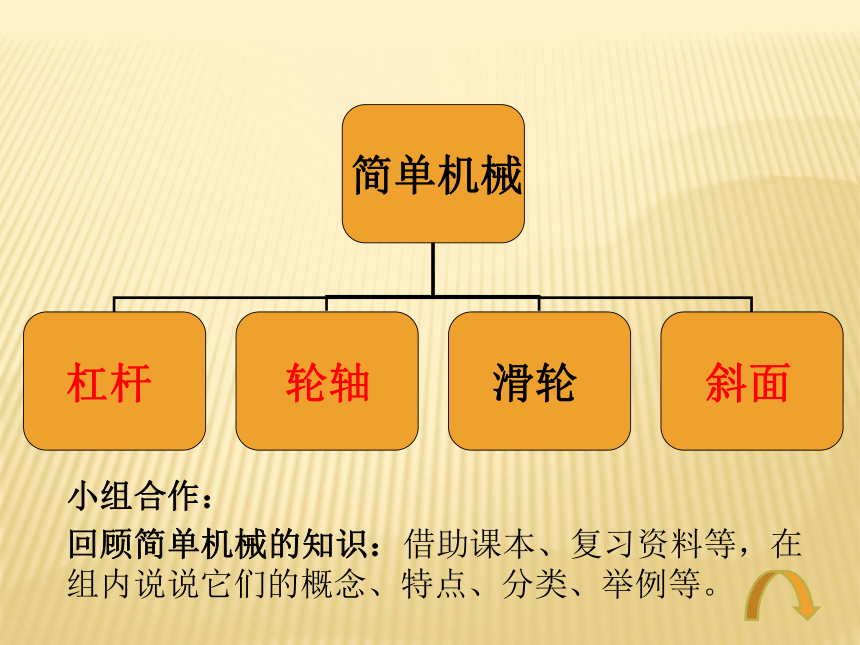

简单机械
小组合作：
回顾简单机械的知识：借助课本、复习资料等，在组内说说它们的概念、特点、分类、举例等。
我是谁？
我们有一个共同的称呼？
常见工具名称PK赛
钳工锤
羊角锤
剪刀
理发剪刀（发剪）
园林剪
镊子

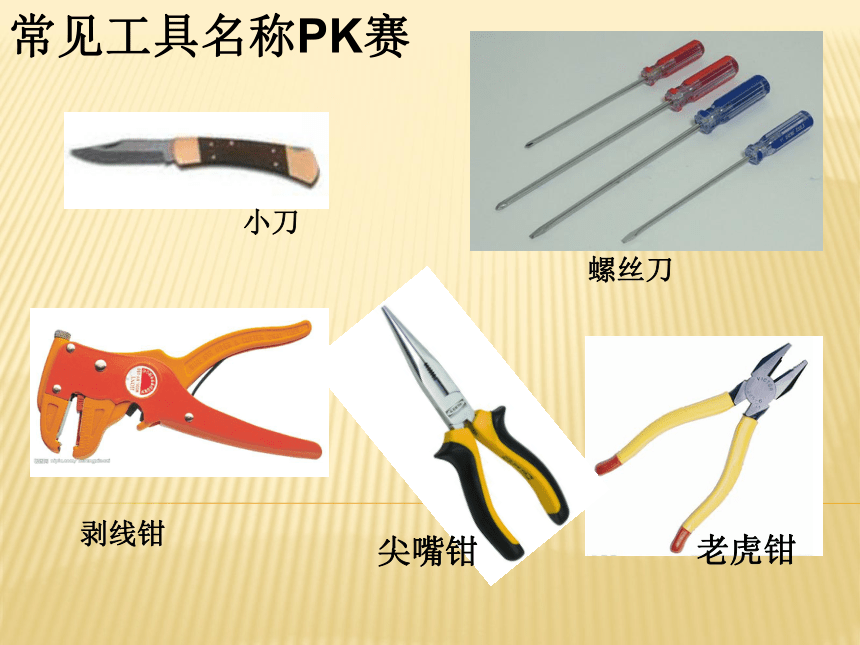

常见工具名称PK赛
小刀
螺丝刀
剥线钳
老虎钳
尖嘴钳

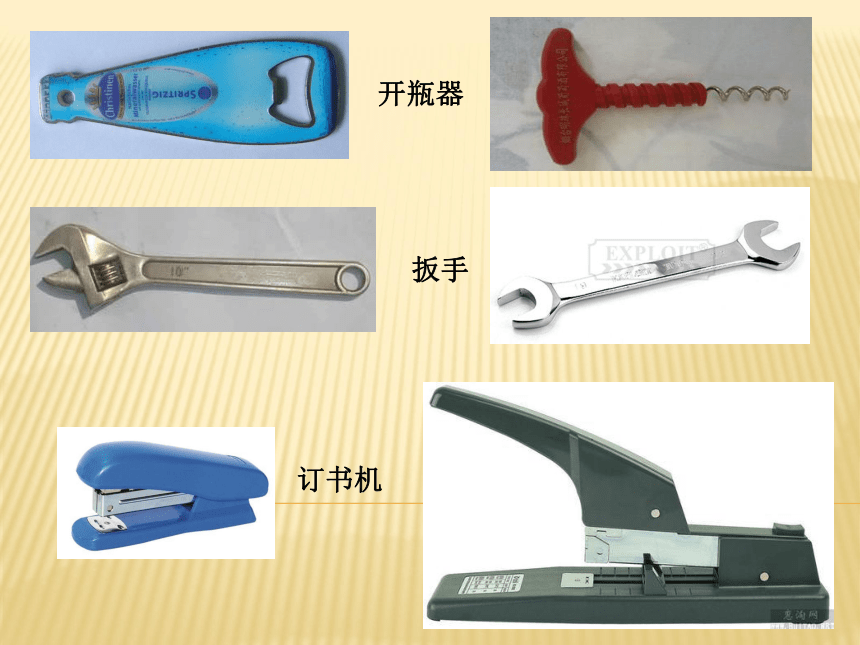

开瓶器
扳手
订书机

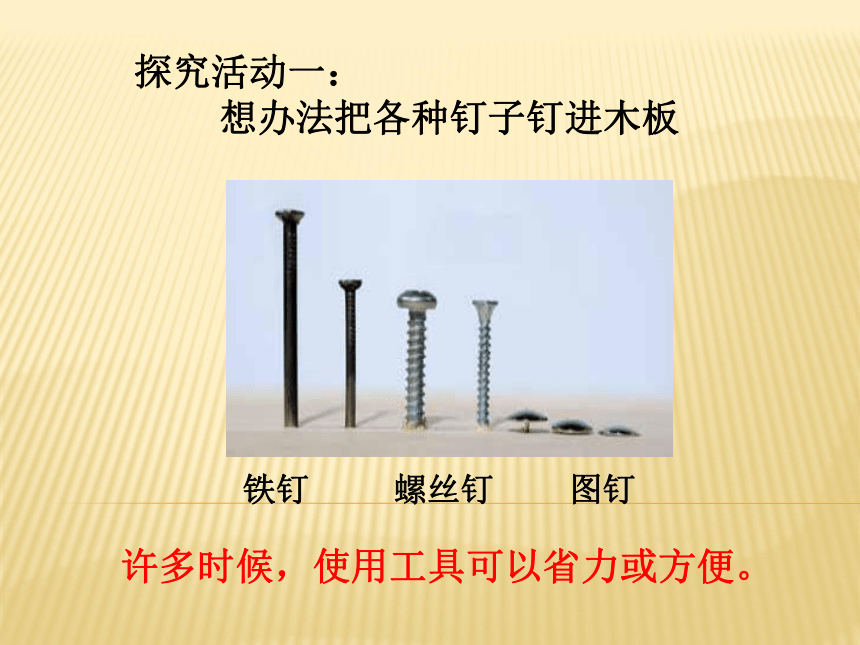

探究活动一：
想办法把各种钉子钉进木板
铁钉
螺丝钉
图钉
许多时候，使用工具可以省力或方便。

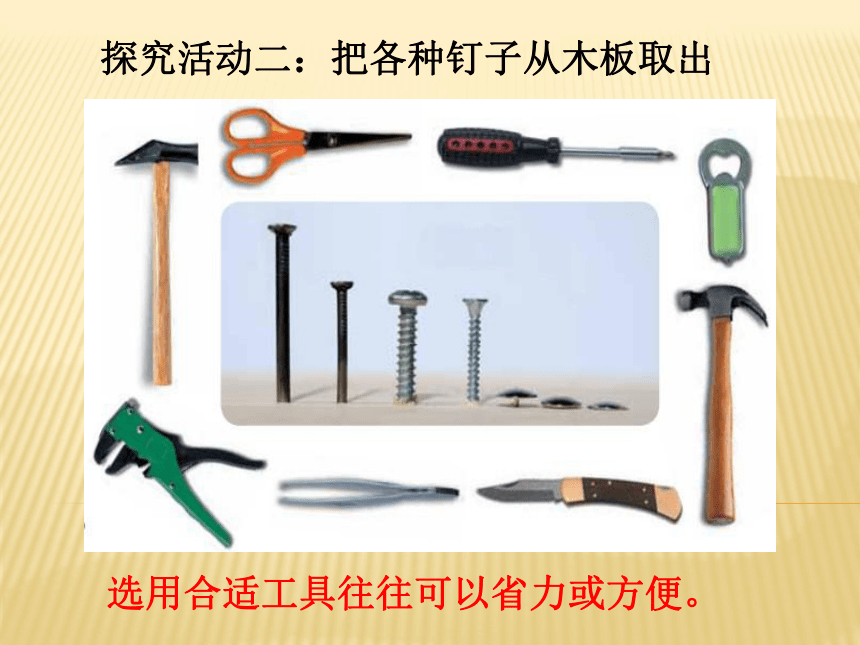

探究活动二：把各种钉子从木板取出
选用合适工具往往可以省力或方便。
机械是能使我们省力或方便的装置。螺丝刀、钉锤、剪刀这些机械的构造很简单，又叫简单机械。
用力点
阻力点
支点
挂在杠杆尺左边的钩码看作是重物，钩码挂的格数就是阻力点的位置。
挂在杠杆尺右边的钩码的重量就是提起重物所用的力。钩码挂的格数就是用力点的位置。
阻力点
(左边）
用力点
（右边）
支点
不省力不费力杠杆
2
2
当用力点到支点的距离
阻力点到支点的距离
=
省力杠杆
1
2
当用力点到支点的距离
阻力点到支点的距离
＞
4
2
当用力点到支点的距离
阻力点到支点的距离
＜
左边（阻力点）情况
右边（用力点）情况
用力情况
钩码个数
（个）
阻力点到支点的距离（格）
钩码个数
（个）
用力点到支点的距离（格）
1.省力；2.费力；3.不省力不费力
2
2
2
2
3
1
1
3
4
2
8
1
6
2
4
3
1
2
3
1
1.在什么情况下，杠杆省力？
2.在什么情况之下，杠杆费力？
3.在什么情况之下，杠杆不省力不费力？
当用力点到支点的距离大于阻力点到支点的距离时，杠杆省力
当用力点到支点的距离小于阻力点到支点的距离时，杠杆费力
当用力点到支点的距离等于阻力点到支点的距离时，杠杆不省
力不费力
左边钩码数×格数＝右边钩码数×格数，杠杆就平衡。
理发剪
铁皮剪
阻力点
支点
用力点
阻力点
支点
用力点
费力
省力
比较下面两件工具它们的省力情况？
阻力点
支点
用力点
支点
用力点
阻力点
阻力点
用力点
支点
订书机是一个不省力也不费力的杠杆类工具，
根据所学的知识，设计一种能省力的订书机。
省力只是工具的一个作用，工具还能给我们带来方便，有些杠杆虽然费力，但省距离，使我们可以在很小的范围内有很大的操作空间，比如理发剪、钓鱼竿等。
阻力点
支点
用力点
B、C两个提绳，哪个会更省力？
现在我们能解释“秤砣虽小，能压千斤”的道理吗？
用力点（秤砣）到支点的距离大于阻力点（秤盘）到支点的距离，杆秤是省力的，所以说秤砣虽小，能压千斤。
像撬棍这样的简单机械叫做杠杆。
杠杆上有三个重要的位置：支点，用力点，阻力点。
杠杆分类
省力杠杆
费力杠杆
不省力也不费力杠杠
杠
杆
举例：
举例
三个点
分类
定义
轮
轴
轮子和轴固定在一起转动的机械，叫轮轴。
轴上钩码的个数
轮上钩码的个数
我们的发现
2
1
4
2
6
3
使用轮轴时，在轮上用力比在轴上省力！
轮
轴
轴上钩码的个数
更大轮上钩码的个数
3
1
6
2
9
3
我的发现：
轴不变时，在轮上用力，轮越大
越省力。
轮
轴
轴
轮
轮
轴
轮
轴
轮
轴
定义
作用
应用（举例）
（1）轮轴可以省力（力用在轮上）。
（2）轮越大越省力。
轮和轴固定在一起转动的机械，叫做轮轴
门把手
能够改变力的方向。
省力。
1N
2N
用动滑轮提升重物，理论上是省一半的力，由于考虑滑轮的重量和绳子与滑轮的摩擦力，实际上会大于一半的力。
大于
定滑轮
动滑轮
滑轮的位置
物体的位置
用力的方向
固定不动
同物体一起升降
挂在绳子的一端
挂在滑轮下
向下，同物体运动方向相反
向上，同物体运动方向相同
既可以省力也可以改变力的方向。
F(拉力）
G（重力）
F?
G
思考：多个滑轮组的作用又是什么？
定滑轮
动滑轮
拉力
滑轮组能省力，组数越多越省力
滑
轮
滑轮
类型
作
用
应用（举例）
定滑轮
动滑轮
滑轮组
改变用力的方向（不能省力）
省力（不能改变用力的方向）
既省力，又能改变用力的方向
旗杆顶上的滑轮
起重吊钩
上的滑轮
起重机上的滑轮
实验名称：
实验器材：
实验步骤：
研究斜面作用
木板、重物、测力计等
1.搭好实验装置。
2.先测出直接提升物体的力，再测出沿斜面提升物体的力，重复3次，取平均值。
3.讨论、整理实验数据。
实验结论：斜面能省力
设计斜面不同坡度的省力情况的实验
研究的问题：斜面不同坡度的省力情况。
我的猜想：坡度越小越省力，坡度越大越不省力。
需要的材料：平滑的木板、测力计、物体。
操作方法：用测力计拉住物体分别在三种不同坡度的
木板上移动，观察测力计的读数变化，重复实验。
结论：
直接提升物体的力（N）
沿不同斜面提升物体的力（N）
我们
的
发现
1
2
3
4
0.8
0.24
0.30
0.35
0.38
1
2
3
4
1.斜面可以省力
2、斜面坡度越小，越省力；斜面坡度越大，越不省力！
思考：是不是斜面坡度越大越费力呢？这样说对不对？
不能。因为不管斜面坡度多大（最大90度），它还是省力的（因为沿斜面提升的力还是小于重力），只是所需的力要大些。
斜
面
定义
作用
应用（举例）
斜面都能省力。坡度越小越省力，坡度越大越不省力。
像搭在汽车车厢上的木板那样的简单机械，叫做斜面。
手扶电梯、大桥引桥
找出自行车上应用了哪些简单机械。
车把刹车是杠杆
刹车制动架是杠杆
脚踏板是轮轴
大齿轮
小齿轮
前
轴
是轮轴
大齿轮
小齿轮
前轴
轮轴
斜面
寻找自行车上简单机械原理的应用
自行车部件
简单机械类型
所起到的作用
车把手
轮轴
轻松的控制方向
脚蹋板
轮轴
省力
刹车
杠杆
省力
螺丝与螺帽
斜面
固定
我们的研究与发现：
1、大齿轮带动小齿轮，小齿轮转动速度变
。
小齿轮带动大齿轮，大齿轮转动速度变
。
2、自行车上坡时，后齿轮上的链条怎么放？
快
慢
第一关：判断（4题）
　　（2）使用费力杠杆是费力的，生活中我们都不使用。（
）
　　（1）斜面坡度越小越省力，坡度越大越费力。（
）
　　（3）在轮轴的轮上用力能够省力，轮越大越省力。（
）
　　（4）使用动滑轮既能省力，又能改变用力方向。（
）
×
√
×
×
2、剪刀在使用过程中是（
）和（
）的组合。
A、杠杆
B、轮轴
C
、斜面
D、滑轮
第二关：选择（3题）
A
A
C
3、下列（
）情况能平衡。
B
1、下图中，重物一样重，在沿箭头方向用力拉，省力的图是（
）
所提物体
直接提起
A斜面
B斜面
C斜面
一盒钩码
11.5牛
8.0牛
6.3牛
3.8牛
请仔细分析实验结果，说说你的发现。
小明研究斜面实验，得到数据（ABC斜面坡度由大到小）：
斜面都能省力。
坡度越小越省力，坡度越大越不省力。
第三关：观察与实验
