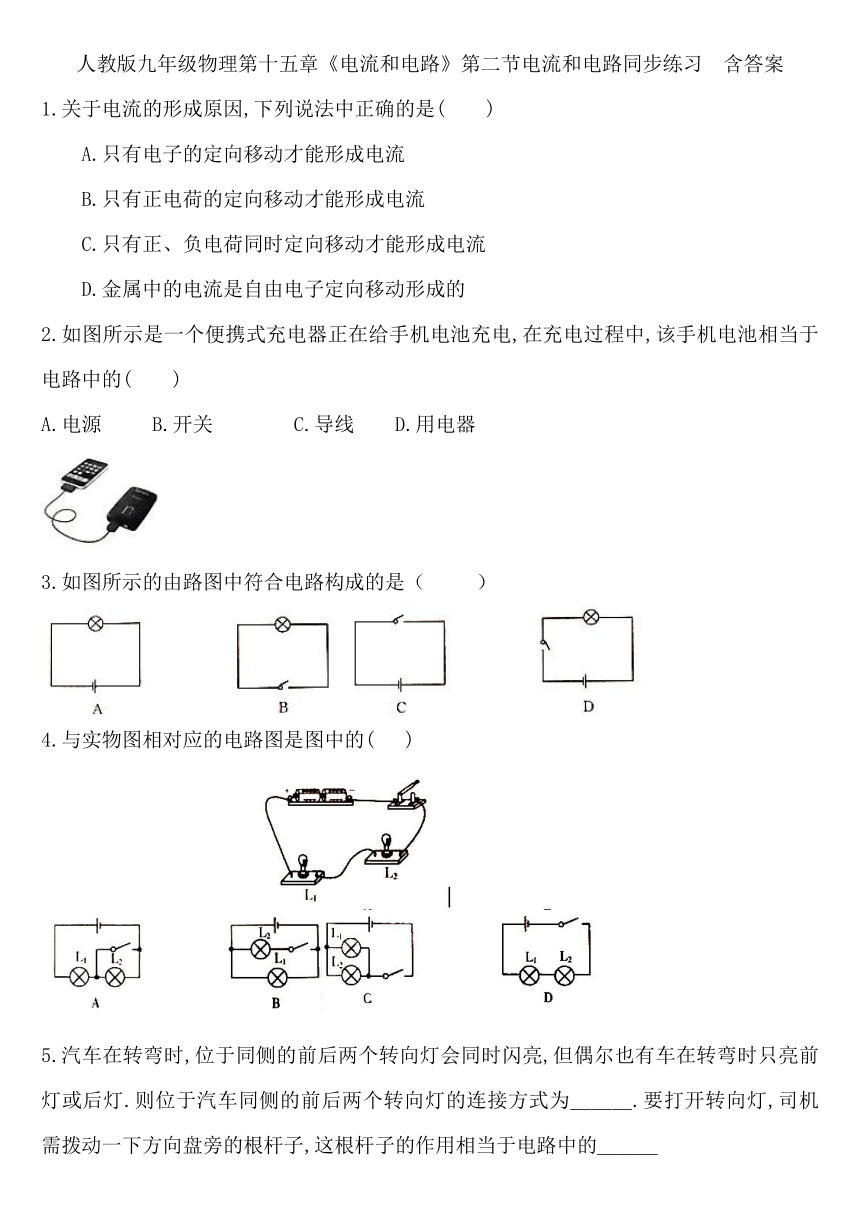

人教版九年级物理第十五章《电流和电路》第二节电流和电路同步练习 含答案

人教版九年级物理第十五章《电流和电路》第二节电流和电路同步练习
含答案
1.关于电流的形成原因,下列说法中正确的是(
)
A.只有电子的定向移动才能形成电流
B.只有正电荷的定向移动才能形成电流
C.只有正、负电荷同时定向移动才能形成电流
D.金属中的电流是自由电子定向移动形成的
2.如图所示是一个便携式充电器正在给手机电池充电,在充电过程中,该手机电池相当于电路中的(
)
A.电源
B.开关
C.导线
D.用电器
3.如图所示的由路图中符合电路构成的是（
）
4.与实物图相对应的电路图是图中的(
)
5.汽车在转弯时,位于同侧的前后两个转向灯会同时闪亮,但偶尔也有车在转弯时只亮前灯或后灯.则位于汽车同侧的前后两个转向灯的连接方式为＿＿＿.要打开转向灯,司机需拨动一下方向盘旁的根杆子,这根杆子的作用相当于电路中的＿＿＿

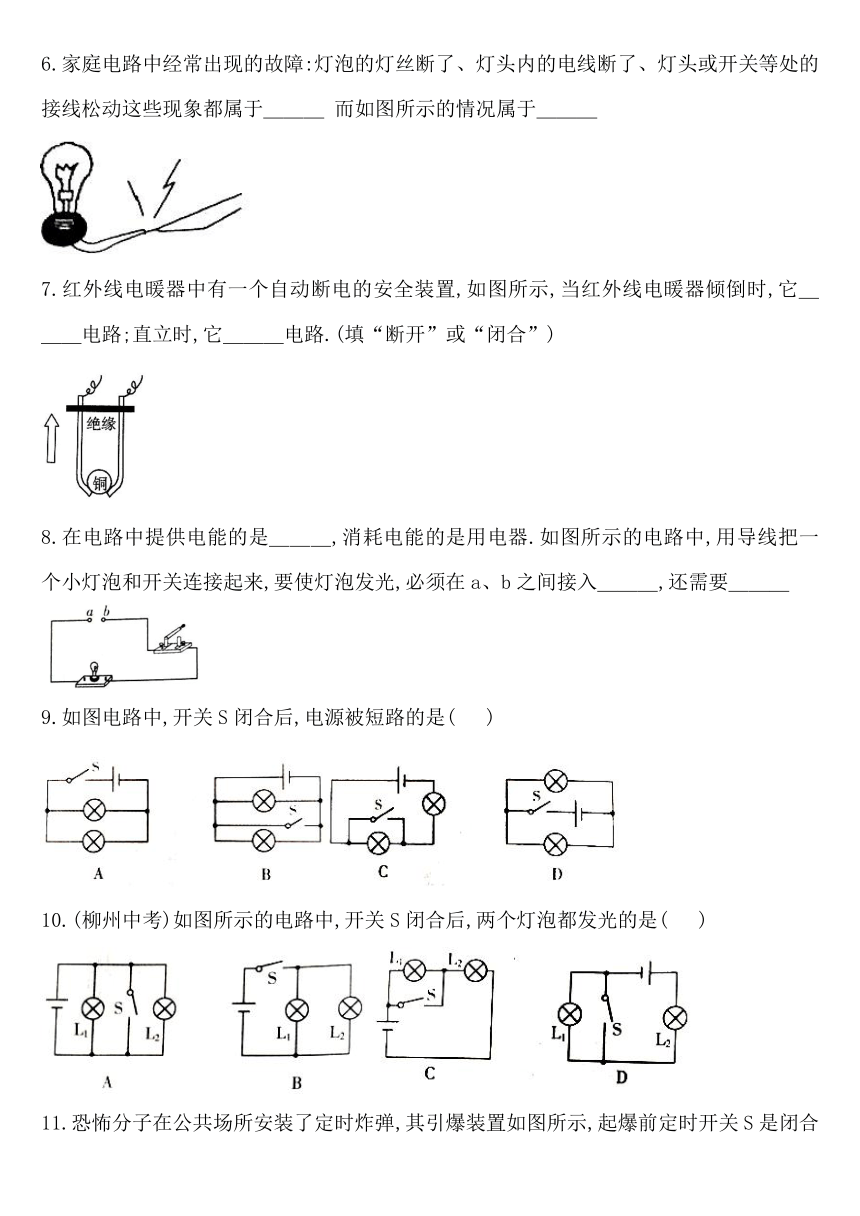

6.家庭电路中经常出现的故障:灯泡的灯丝断了、灯头内的电线断了、灯头或开关等处的接线松动这些现象都属于＿＿＿
而如图所示的情况属于＿＿＿
7.红外线电暖器中有一个自动断电的安全装置,如图所示,当红外线电暖器倾倒时,它＿＿＿电路;直立时,它＿＿＿电路.(填“断开”或“闭合”)
8.在电路中提供电能的是＿＿＿,消耗电能的是用电器.如图所示的电路中,用导线把一个小灯泡和开关连接起来,要使灯泡发光,必须在a、b之间接入＿＿＿,还需要＿＿＿
9.如图电路中,开关S闭合后,电源被短路的是(
)
10.(柳州中考)如图所示的电路中,开关S闭合后,两个灯泡都发光的是(
)
11.恐怖分子在公共场所安装了定时炸弹,其引爆装置如图所示,起爆前定时开关S是闭合的,当设定起爆时间一到,定时开关S会自动断开.为使引爆装置停止工作,拆弹专家应在图＿＿＿(选填“a”或“b”)处剪断导线.拆除前起爆器上＿＿＿(选填“有”或“没有”)电流通过
12.如图所示,将小灯泡与电池相接,闭合开关后,灯泡发光,则通过灯泡中电流方向是＿＿＿,灯丝中电子的定向移动方向是＿＿＿.(填“由A到B”或“由B到A”)
13.根据如图所示的实物连线图,画出对应的电路图(要求连线要横平竖直,尽量使电路图简洁美观)
14.如图所示,在手电筒的完整电路中,干电池是＿＿＿,小灯泡是＿＿＿,金属外壳是＿＿＿,金属外壳的按钮是＿＿＿
(1)画出手电筒的电路图
(2)写出手电筒不发光的三种可能原因
①＿＿＿＿＿＿＿＿＿
②＿＿＿＿＿＿＿＿＿
③＿＿＿＿＿＿＿＿＿
答案
D
D
D
D
并联
开关
断路
短路
断开
闭合
电源
电源
闭合开关
B
B
a
没有
由B到A
由A到B
略
电源
用电器
导线
开关
略
开关未闭合
没有电池
灯丝断了
