七年级下第一章 光学复习

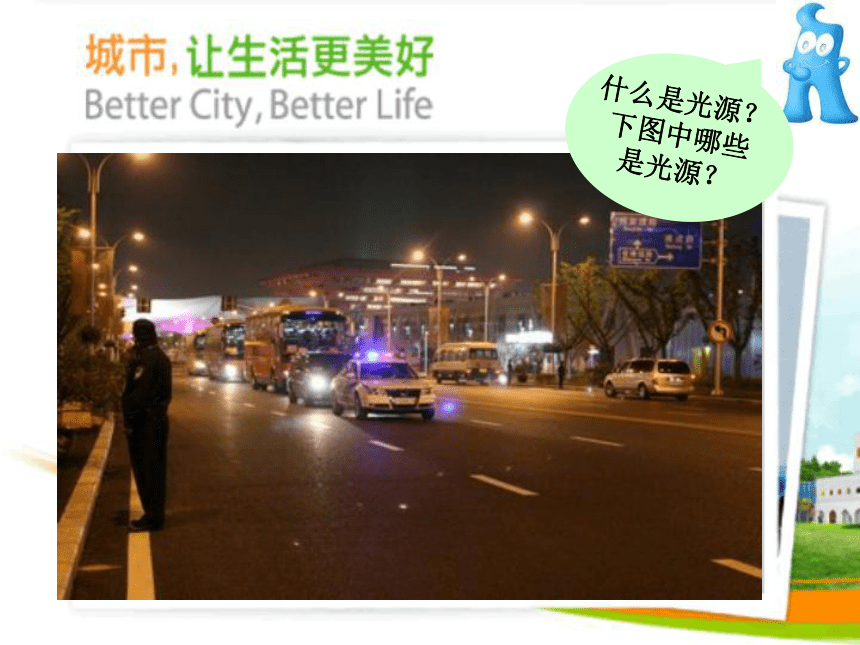

什么是光源？下图中哪些是光源？
光源

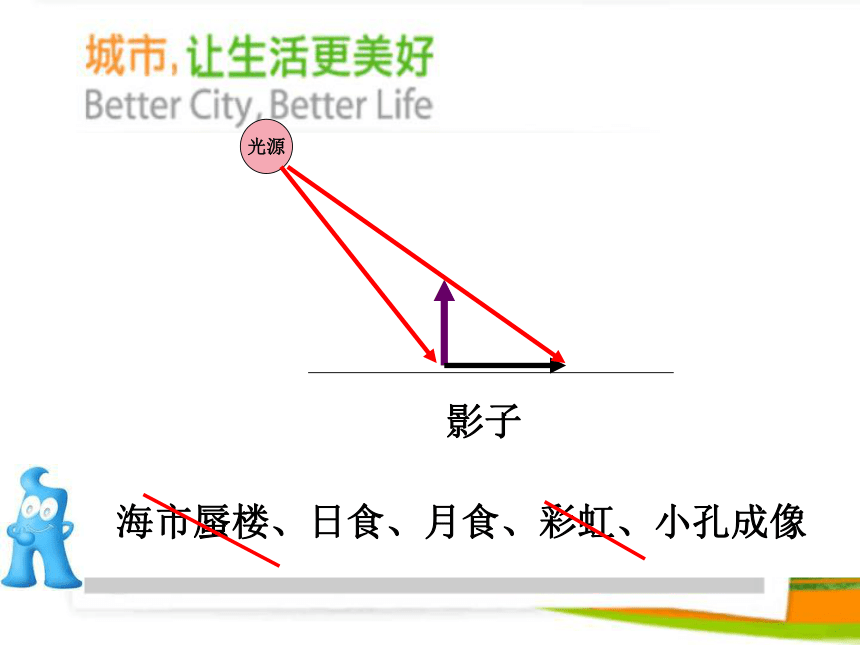

海市蜃楼、日食、月食、彩虹、小孔成像
影子

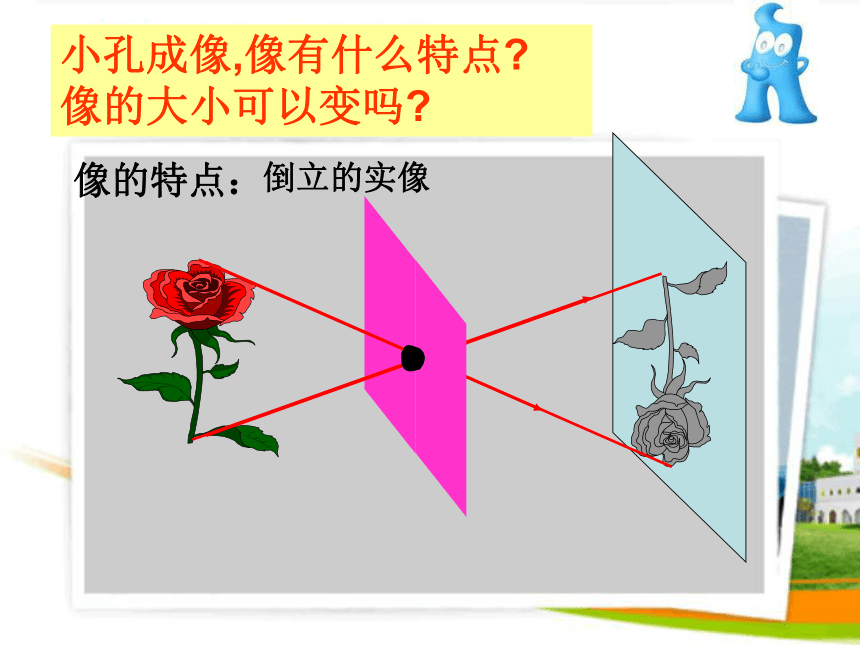

小孔成像,像有什么特点
像的大小可以变吗
像的特点：
倒立的实像
光源
反射
直线传播
1、反射光线与入射光线、法线在同一平面内；
2、反射光线和入射光线分居法线的两侧;
3、反射角等于入射角
空气
界面
水
光源
反射
直线传播
空气
界面
水
虚象
物体在平面镜内所成像的特点：
　　性质：
　　位置：
　　大小：
像与物体大小相等
物体在平面镜里成虚象
像和物体的连线与镜面垂直
像和物到镜面的距离相等
平面镜的作用
成像
改变光路

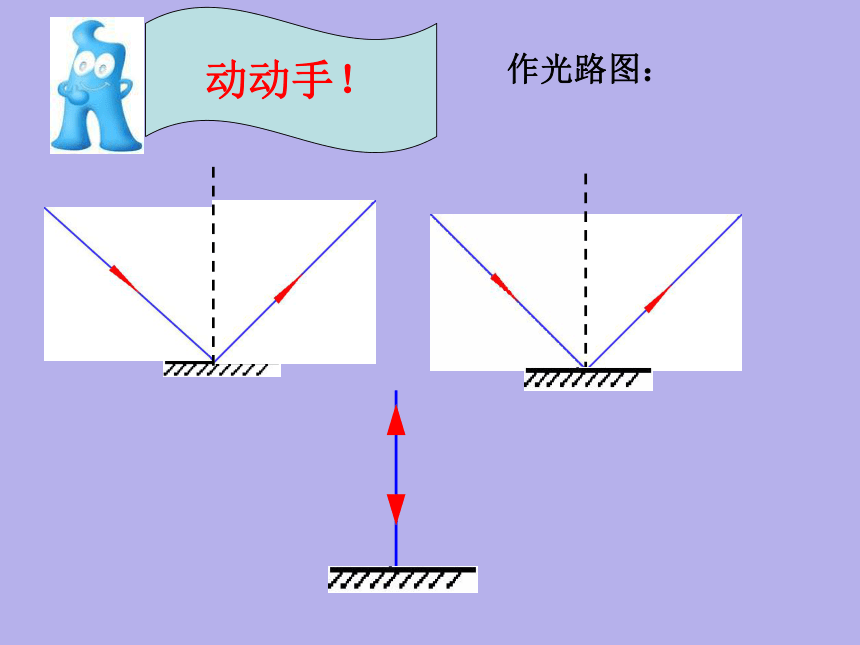

动动手！
作光路图：

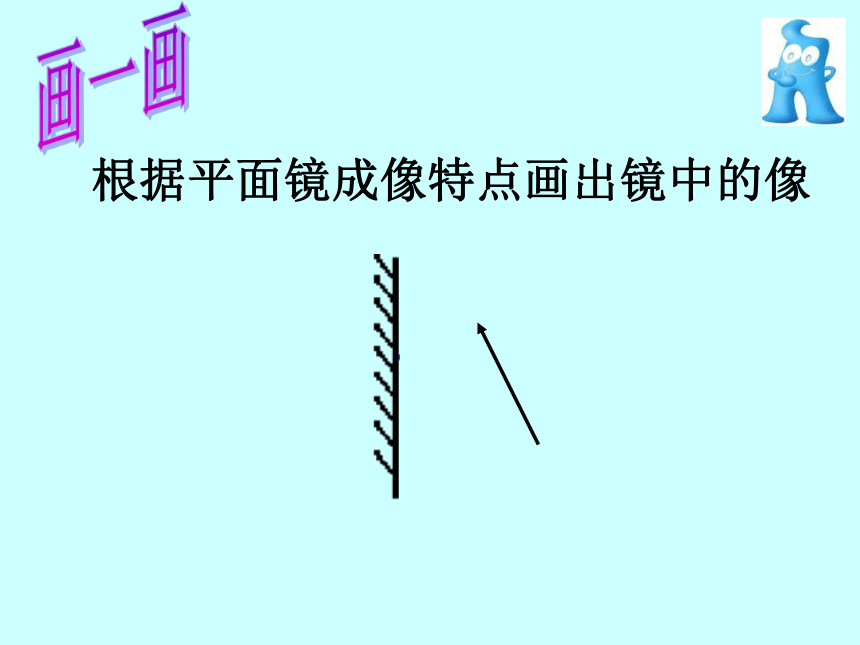

根据平面镜成像特点画出镜中的像
1、跳水运动员在跳台上可以看到游泳池中自己的像，这相当与 成像，这是由于 形成,所成的像有何特点 ，当运动员下落的过程中，像 （变大、变小或不变），像离水面的距离 （增大、减小或不变）。
光的反射
平面镜
正立、等大、等距、虚象
不变
减小
3、中秋节晚上，一群猴子来到井边的树上玩耍，发现月亮“掉”到井里了，其实猴子是看到了月亮在井水中的像，这属于 现象，如果已知井中水的深度为3米，月球到水面的距离为3.8×105千米，像到水面的距离
为 千米。
光的反射
3.8×10５
镜面反射和漫反射
项目 不同点 相同点
反射面 光线特点
镜面
反射
漫反射
平整光滑
粗糙不平
如果入射光线平行，
则反射光线仍平行。
反射光线杂乱散漫
都遵守光
的反射
定律
小知识：
“鱼眼镜头”是摄影器材中一种超广角的特殊镜头，它的焦距极短并且视角接近或能达到180度，超出人眼所能看到的范围。
“鱼眼镜头”拍摄景物，应用了光学什么原理？
光源
反射
直线传播
1、折射光线与入射光线、法线在同一平面内；
2、折射光线和入射光线分居法线的两侧;
3、光从空气斜射到水或玻璃里时，折射角小于入射角
　　　
空气
界面
水
(　处于空气中的那个角总是大角)
折射
像
　 光从水或玻璃斜射到空气里时，折射角大于入射角
试一试：
有一光线从空气斜射入水中，下图中折射光线正确的（ ）。
A
B
C
D
B
池水为什么变浅了？
思考：
3.渔民叉鱼应如何用叉？
“鱼眼镜头”镜片到底是凸透镜
还是凹透镜呢？
F
F
F
O
O
F
凸透镜———会聚作用
凹透镜———发散作用
物距 像的倒正 大小 实像虚像 像距 应用
U>2f 倒立 缩小 实像 ff2f 幻灯机
U=2f 倒立 等大 实像 v=2f
U凸透镜的成像规律总结
一焦分虚实
二焦分大小
　 虚像同侧正，实像异侧倒
物近像远大；物远像近小
　　　(实像时，即ｕ＞ｆ时）
　　　
静态
动态
照相机应该　　　景物，
胶卷应该　　　　镜头。
靠近
远离
课堂练习
1、古诗词中有许多描述光学现象的诗句，如“潭清疑水浅”说的就是光
的 现象：“池水映明月”说的就
是光的 现象。
折射
反射
2、下列成语中都包含了光的各种现象，其中光的直线传播的有 ，是光的反射有 ，是光的折射的有 。
A、立竿见影 B、猴子捞月
C、海市蜃楼 D、镜花水月
E、杯弓蛇影 F、凿壁借光
G、鱼翔浅底
A、F
B、D、E
C、G
3、一只小猫在平面镜前欣赏全身像，此时，它所看到的全身像是：
4、如图的漫画说明了一个什么问题？
C
7、站在湖边俯视平静的湖面，可以看到：
船儿在水面漂浮，鸟儿在水中飞翔，
鱼儿在白云中穿游，清山倒立在水中。
其中看到景物中，由于光的折射而形成
的是（ ）
A.船儿 B.鸟儿 C.鱼儿 D.青山
C
d
8.如图所示，P点是2倍焦距的地方，物体AB经凸透镜所成的像可能是_____(填d. c. b. a)
d
9．人的眼睛在结构上和照相机非常相似，晶状体相当于一个凸透镜，能使物体成像在视网膜上。在下面的甲、乙示意图中，属近视眼的是　　　，矫正时配戴的眼镜镜片应选用　　　　。 (选填：“丙”或“丁”)。
甲
丁
B
B
A
A
10、王老师在课堂上，看近处课本时要戴上眼镜，观察远 处同学时又摘下眼镜，这样戴上摘下，非常不方便．王老师的眼睛是___________（近视、远视）眼，可以用___________镜来矫正。小军将一种新型眼镜送给了老师，如图所示，镜片A区厚度 相同，B区可以矫正视力，现在王老师可以通过________区看书，通过__________区看同学，再不需要频繁戴上摘下眼镜。
光源
光的直线传播
光的反射
光的折射
光波
真空中光速
=3×108米／秒
镜面反射和漫反射
平面镜成像
反射定律
折射规律
