人教版八年级物理 上册 第五章 第1节 透镜 课件（共47张PPT）

(共47张PPT)
名言欣赏：
物理定律不能单靠“思维”来获得，还应致力于观察和实验。
——普朗克
这些仪器与我们的生活息息相关，它们的主要部件是透镜。
导入新课
第1节
透镜
第五章
透镜及其应用
导入新课
讲授新课
课堂小结
随堂训练

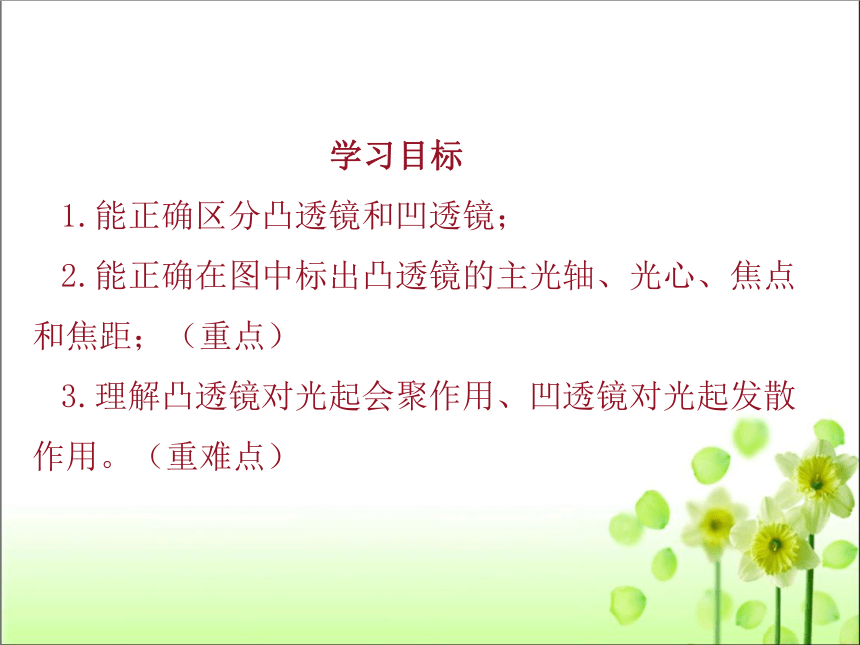

学习目标
1.能正确区分凸透镜和凹透镜；
2.能正确在图中标出凸透镜的主光轴、光心、焦点和焦距；（重点）
3.理解凸透镜对光起会聚作用、凹透镜对光起发散作用。（重难点）
透镜的种类有哪些？

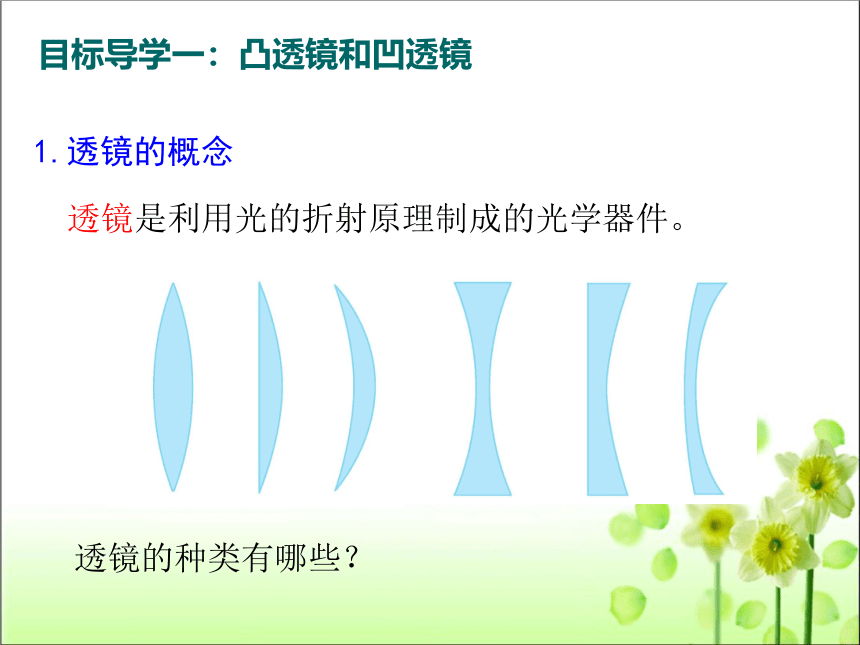

1.透镜的概念
透镜是利用光的折射原理制成的光学器件。
目标导学一：凸透镜和凹透镜

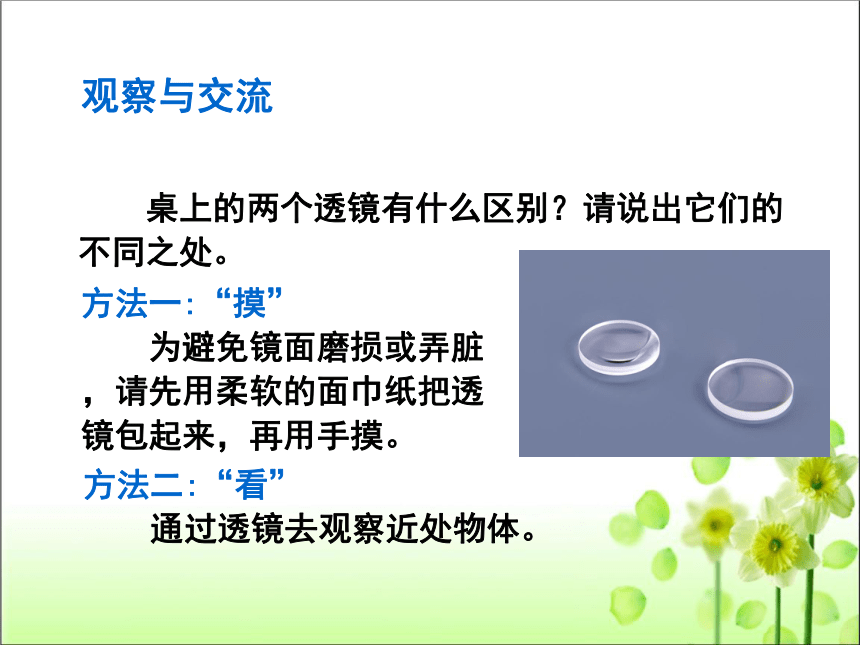

观察与交流
　　桌上的两个透镜有什么区别？请说出它们的不同之处。
方法一:“摸”
　　为避免镜面磨损或弄脏，请先用柔软的面巾纸把透镜包起来，再用手摸。
方法二:“看”
　　通过透镜去观察近处物体。
C2
C1
C2
C1

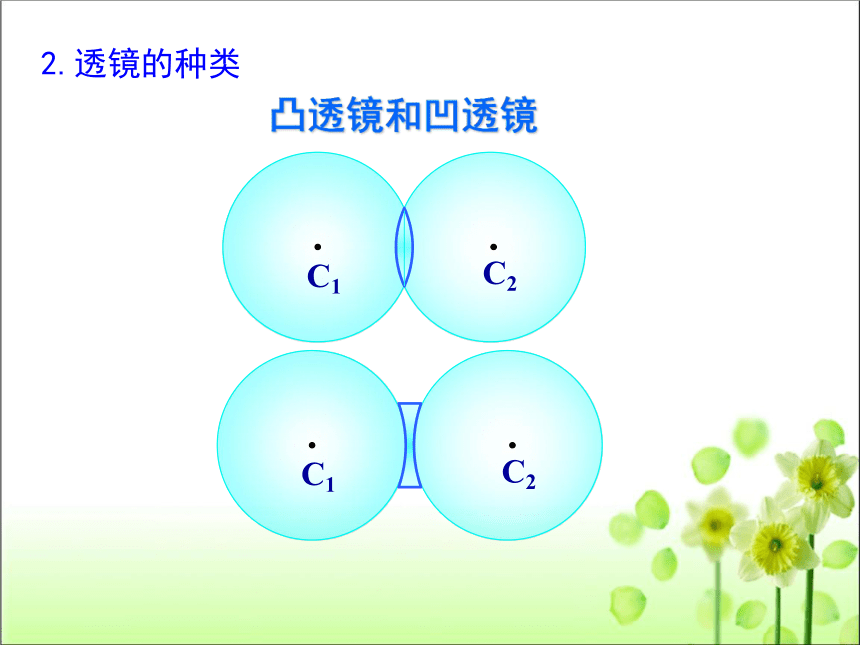

凸透镜和凹透镜

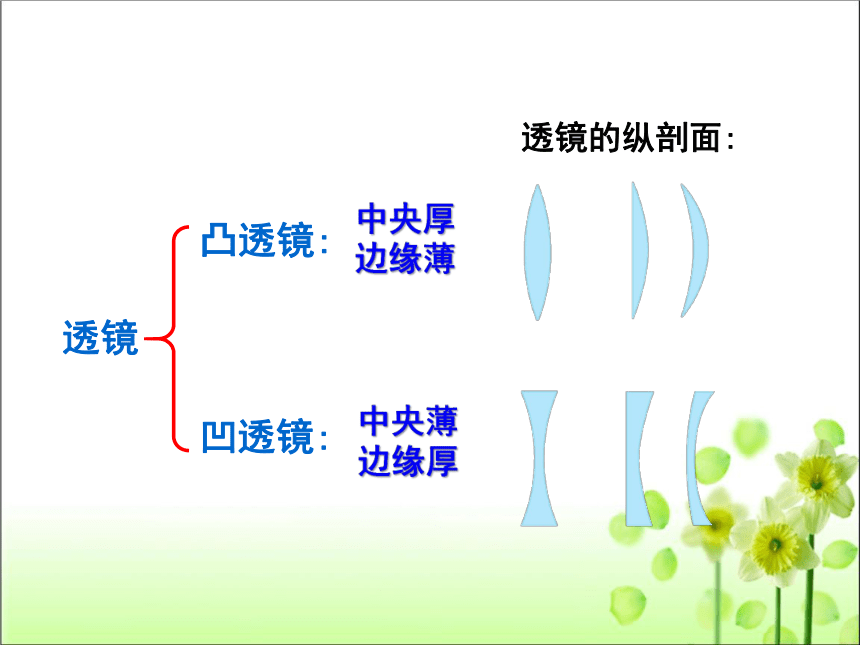

2.透镜的种类
凸透镜:
凹透镜:
透镜
中央厚
边缘薄
中央薄
边缘厚
透镜的纵剖面:

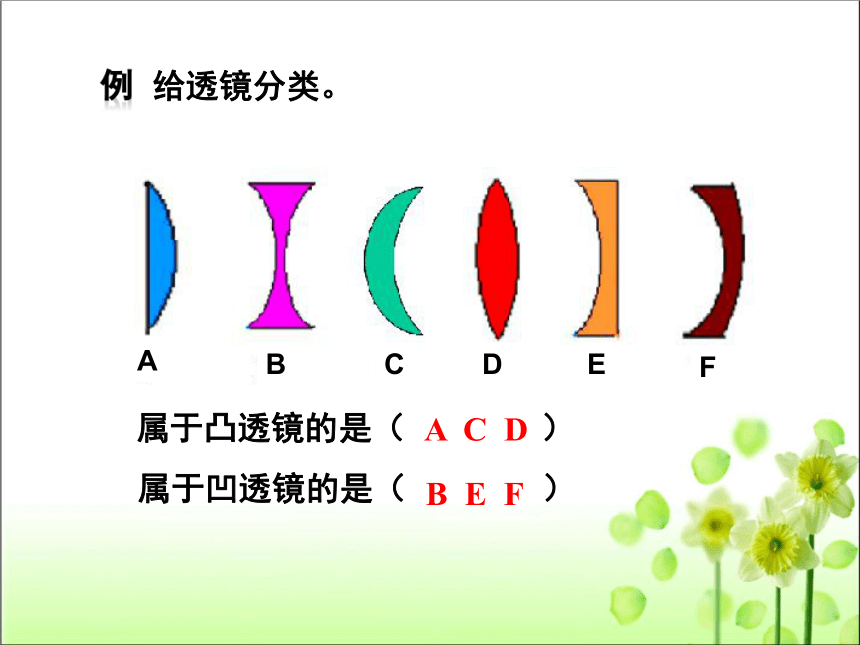

例
给透镜分类。
属于凸透镜的是（
）
属于凹透镜的是（
）
A
C
D
B
E
F
A
B
C
D
E
F

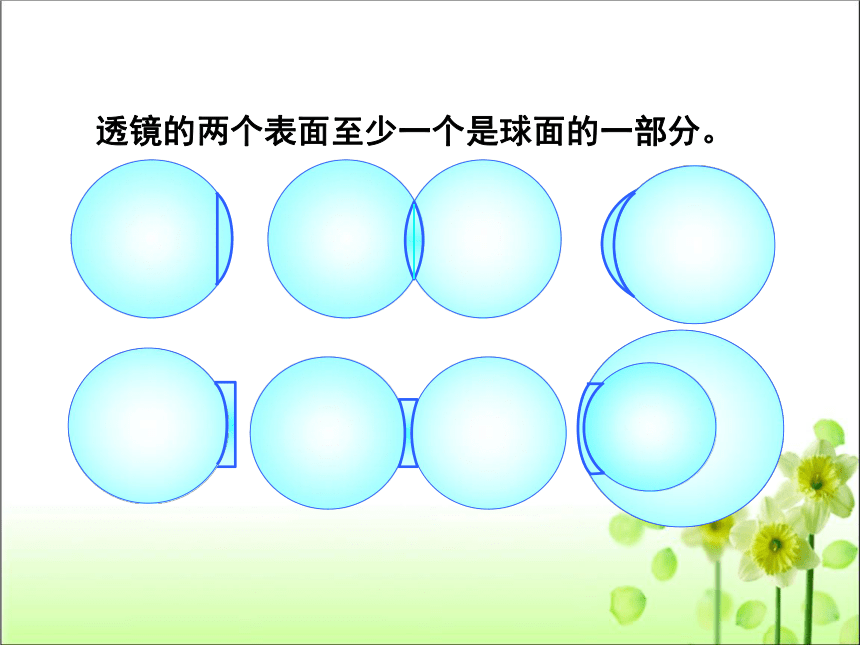

透镜的两个表面至少一个是球面的一部分。

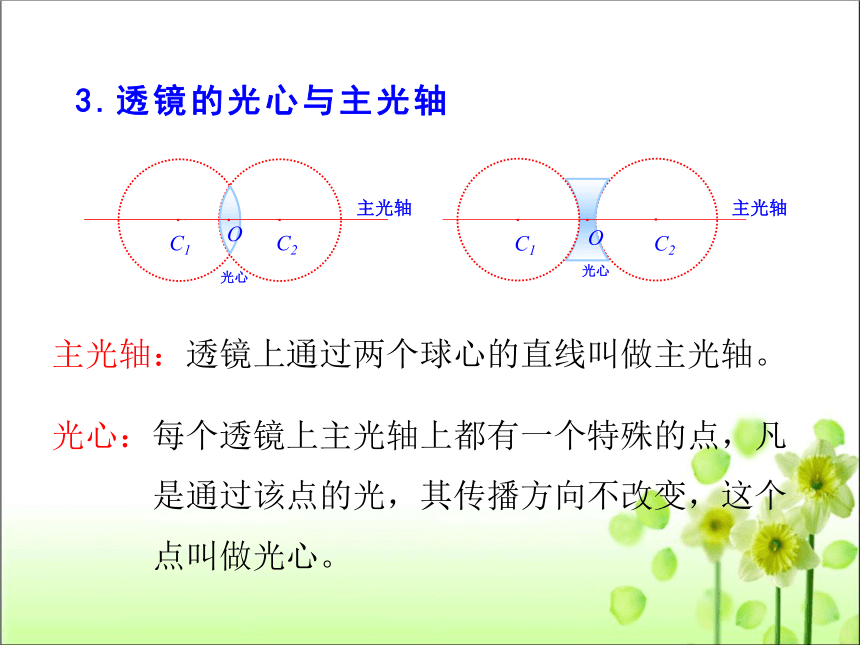

3.透镜的光心与主光轴
主光轴：透镜上通过两个球心的直线叫做主光轴。
光心：每个透镜上主光轴上都有一个特殊的点，凡
是通过该点的光，其传播方向不改变，这个
点叫做光心。
·
·
·
O
C1
C2
光心
主光轴
·
·
·
C1
C2
O
光心
主光轴

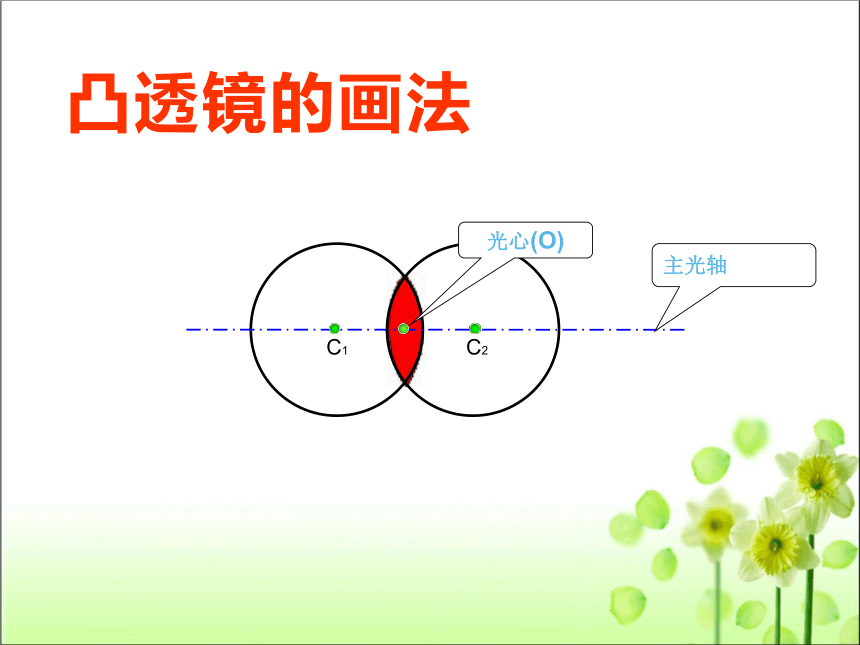

凸透镜的画法
C1
C2
主光轴
光心(O)
凹透镜的画法
C2
C1
主光轴
光心(O)
C2
C1
O
C2
C1
O
通过透镜光心的光线，它的传播方向不改变。
主光轴
主光轴
光心
光心
通过凸透镜,所看到的物体的像是(放大/缩小)的，(正立/倒立)的。
通过凹透镜,所看到的物体的像是(放大/缩小)的，(正立/倒立)的。
正
立
放
大
观察凸透镜和凹透镜
做法：将透镜靠近书本，观察课本上的字。
结论
缩
小
正
立
调整放大镜和纸的距离，纸上会出现一个很小、很亮的光斑。
目标导学二：透镜对光的作用
试猜想光线通过透镜后会有什么现象？
1.凸透镜：
主光轴
对光线有会聚作用
光心
O
使平行于透镜主光轴的几束光射向凸透镜，光从凸透镜的另一侧射出，观察到凸透镜能使平行于主光轴的光会聚到一点上。
O
F
f
2.
凸透镜的焦点和焦距
焦点：平行于主轴的光通过凸透镜后会聚于一点。
焦距：焦点到光心的距离。
焦距
主光轴
焦点
F
主光轴
f
小结：凸透镜有两个实焦点。
焦点
f
焦点
F
F
主光轴
小结：光路可逆
F
主轴
小结：凸透镜对所有光都起会聚作用。
F
凸透镜对光有汇聚作用
结论：凸透镜对光有汇聚作用,所以凸透镜
又叫会聚透镜。
观察实验现象
3.凹透镜：
对光线有发散作用
光经过凹透镜后的发散是不是也有规律可循？
凹透镜有焦点吗？
把折射光线反向延长看一看。
焦点
虚
F
f
焦距
4.
凹透镜的焦点和焦距
平行于主光轴的光线通过凹透镜后发散，发散光线的反向延长线相交于主光轴上，它不是实际光线的会聚点，叫虚焦点(F)。
F
小结：凹透镜有两个虚焦点
f
F
小结：光路可逆
F
F
F
F
小结：凹透镜对所有光线都起发散作用。
结论：凹透镜对光有发散作用,所以凹透镜
又叫发散透镜
凹透镜对光有发散作用
F
F
F
F
练习完成下列光路图。
F
F
F
F
例
某同学让凸透镜正对着太阳光，用光屏在透镜的另一侧观察太阳光通过凸透镜后的现象，如图所示，移动光屏使光斑最小、最亮，此时光斑离凸透镜10cm.据此，我们可以确定此透镜的焦距为（
）
A.5cm
B.10cm
C.15cm
D.20cm
解析：阳光可看做平行光.
B
透镜中的三条特殊光线
透镜
凸
透
镜
凹透镜
经凸透镜折射后过焦点
跟主光轴平行的光线
通过凸透镜焦点的光线或正对着凹透镜焦点的入射光线
通过光心的光线
经凸透镜折射后平行于主光轴
经凸透镜后传播方向不变
经凹透镜折射后，折射光线的反向延长线过镜前焦点
经凹透镜折射后平行主光轴射出
经凹透镜后传播方向不变
想想做做
拿一个凸透镜正对着太阳光，在把一张纸放在它的另一侧，改变透镜与纸的距离，直到纸上的光斑变的最小最亮，测量这个最小最亮的光斑到透镜光心的距离，这就是焦距。
凸透镜焦距的测量：
太阳光聚焦法
生活
物理
社会
1.古人曾经用冰块取火如图,你知道其中的道理吗?
2.你知道是谁惹得祸吗？
一天，大雨过后小狗贝贝趴在自己窝里的干草上。狗窝的上方是用薄塑料搭起来的，以此来遮雨.此时塑料上面已积了一层水,天晴了，阳光透过积水照在狗的身上，暖洋洋的舒服极了，突然，贝贝的尾巴着起了火，疼得它上窜下跳……
生活
物理
社会
3.
郊游的时候，为什么不能把剩有液体的饮料瓶扔在树林里？
讨
论
生活
物理
社会
课堂小结
1、如图所示,一束平行光经过中间为“空气凸透镜”的玻璃砖后将会(
)
A.还是平行光
B.发散
C.会聚
D.以上都有可能
检测目标
B
2、如图是平行于主光轴的光线经过两个不同凸透镜后会聚成的光路图,下列说法正确的是(
)
A.凸透镜表面越凸,焦距越长
B.凸透镜的焦距长短与表面凸起的程度无关
C.凸透镜对光的会聚作用与表面的凸起程度无关
D.凸透镜表面越凸,对光的会聚作用越明显
D
检测目标
3、小明同学在做测凸透镜的焦距实验时,光屏上的亮点不是最小时测得焦距长度为L,则该凸透镜的焦距实际长度(
)
A.大于L
B.小于L
C.等于L
D.有可能大于L,有可能小于L
D
检测目标
4、关于透镜,下列说法正确的是(　　)
A.凸透镜有焦点,凹透镜没焦点
B.凸透镜对光线有会聚作用
C.凹透镜只能对平行光线有发散作用
D.平行于主轴的光线,通过凹透镜后一定通过焦点
B
检测目标
5、下列关于凸透镜对光的会聚作用的理解不正确的是(
)
A.凸透镜能使平行于主光轴的光线会聚于焦点
B.凸透镜使能够会聚的光线提前会聚
C.任何一束光线通过凸透镜后都将会聚于一点
D.凸透镜能使发散的光线减小发散
C
检测目标
6．请根据图中入射光线和折射光线的情况在方框中画出相应的透镜。
[答案]如图所示
检测目标
7.如图是一束光线通过两个透镜前后的传播方向，请在长方框中填上适当类型的透镜。
?
检测目标
通过本课学习，你收获了什么？
课后作业：
1.整理本课知识点
2.完成同步练习题
