(共24张PPT)
等高线地形图

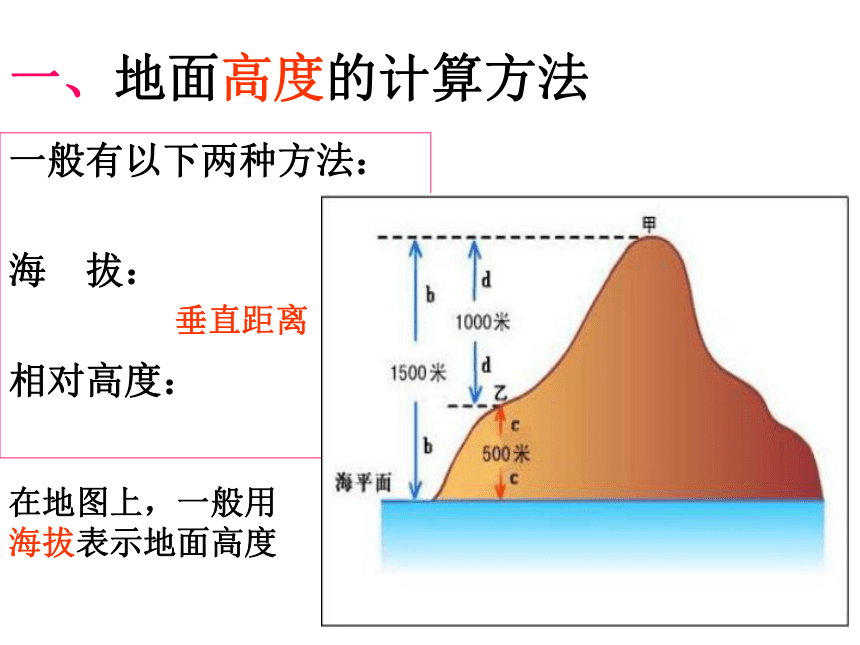

一、地面高度的计算方法
一般有以下两种方法：
海 拔：
相对高度：
0米
垂直距离
在地图上，一般用海拔表示地面高度

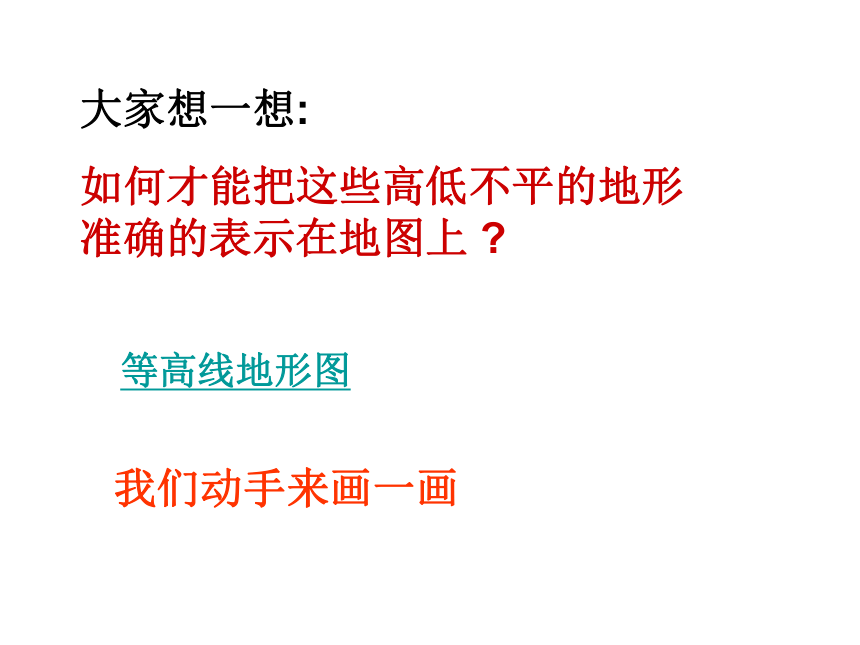

大家想一想:
如何才能把这些高低不平的地形准确的表示在地图上
等高线地形图

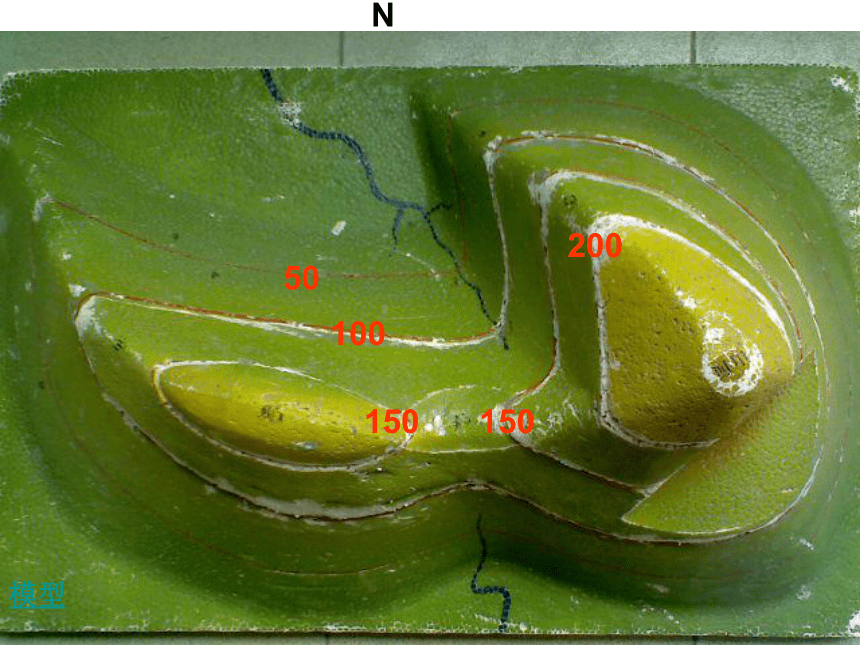

我们动手来画一画
N
50
100
150
150
200
模型

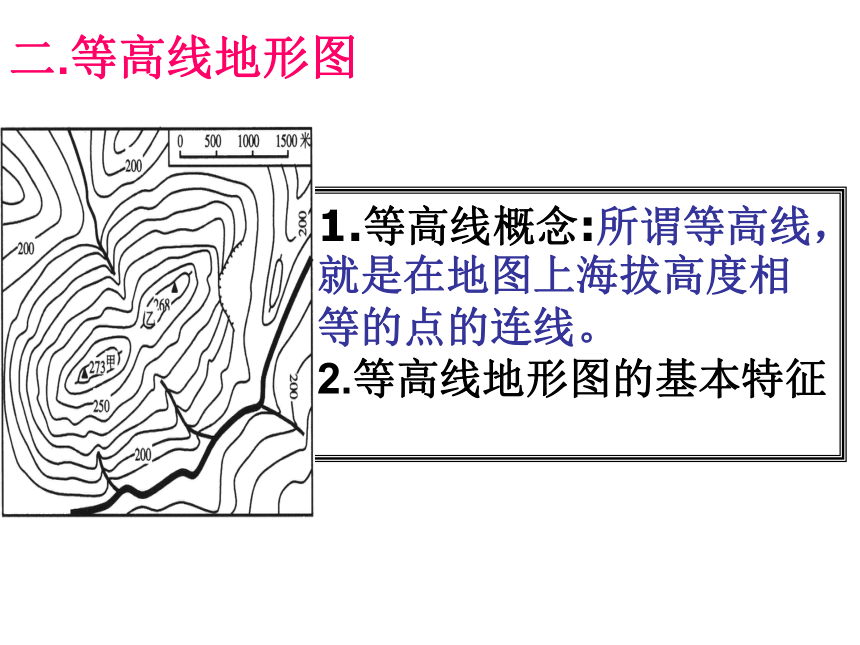

1.等高线概念:所谓等高线，就是在地图上海拔高度相等的点的连线。
2.等高线地形图的基本特征
二.等高线地形图

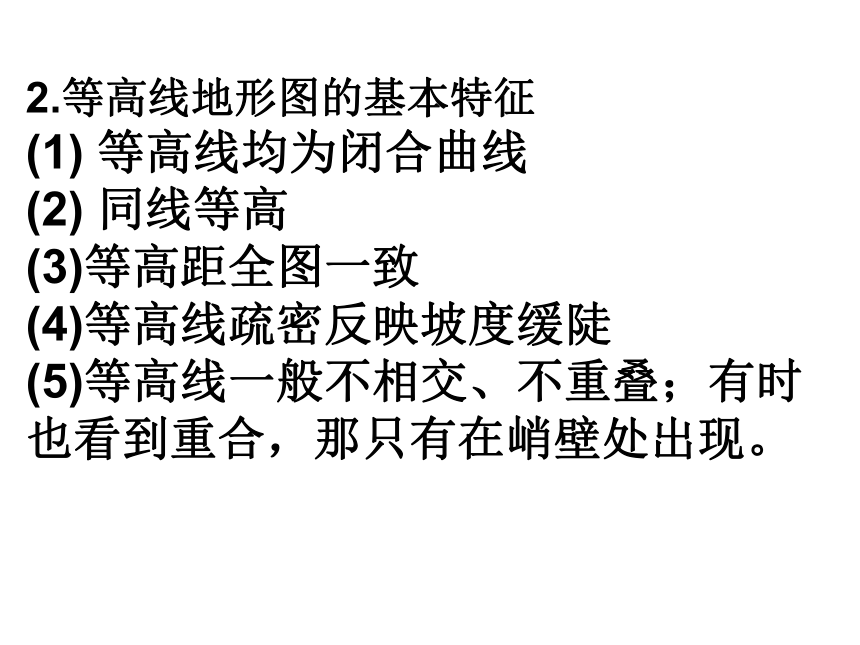

2.等高线地形图的基本特征
(1) 等高线均为闭合曲线
(2) 同线等高
(3)等高距全图一致
(4)等高线疏密反映坡度缓陡
(5)等高线一般不相交、不重叠；有时也看到重合，那只有在峭壁处出现。

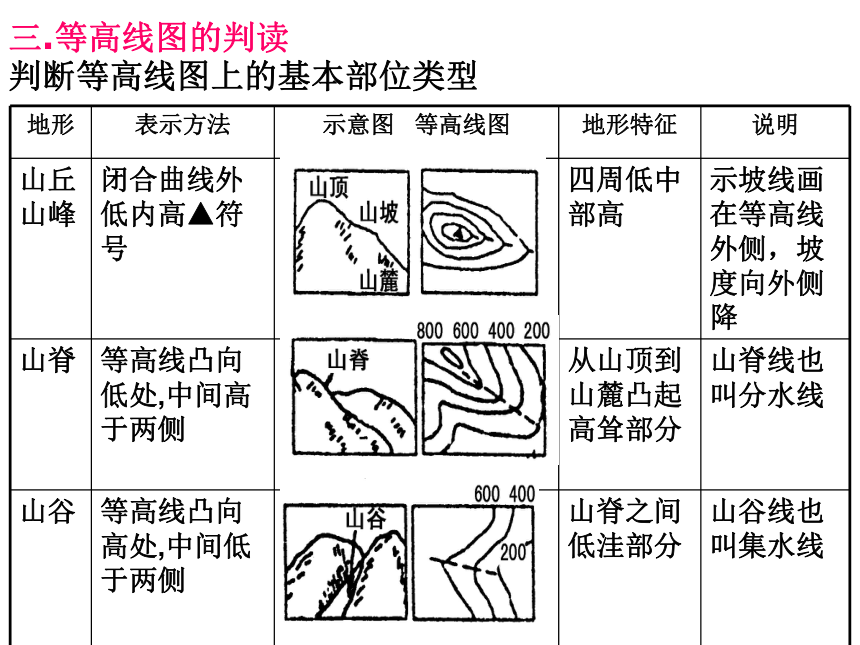

三.等高线图的判读
判断等高线图上的基本部位类型
地形 表示方法 示意图 等高线图 地形特征 说明
山丘山峰 闭合曲线外低内高▲符号 四周低中部高 示坡线画在等高线外侧，坡度向外侧降
山脊 等高线凸向低处,中间高于两侧 从山顶到山麓凸起高耸部分 山脊线也叫分水线
山谷 等高线凸向高处,中间低于两侧 山脊之间低洼部分 山谷线也叫集水线

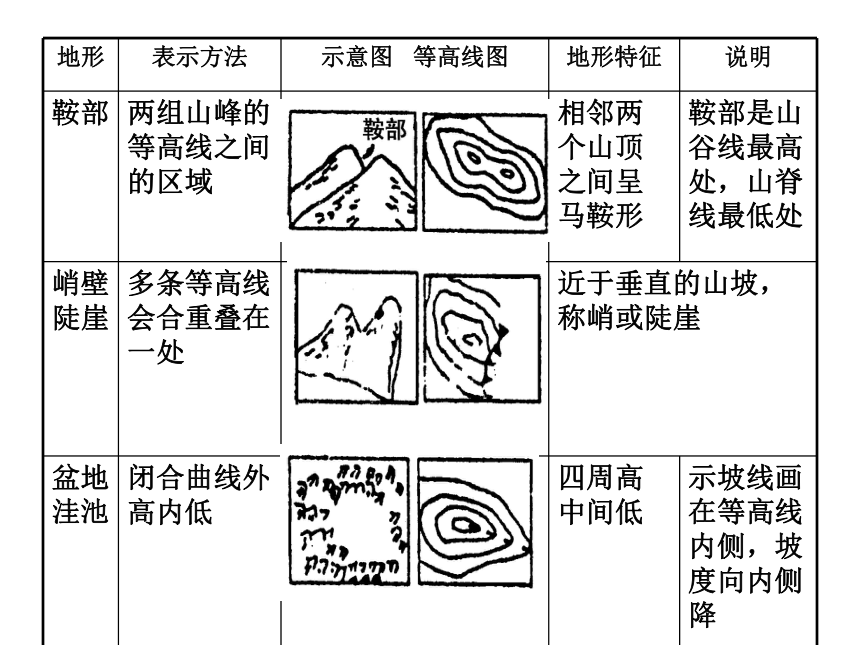

地形 表示方法 示意图 等高线图 地形特征 说明
鞍部 两组山峰的等高线之间的区域 相邻两个山顶之间呈马鞍形 鞍部是山谷线最高处，山脊线最低处
峭壁陡崖 多条等高线会合重叠在一处
近于垂直的山坡，称峭或陡崖
盆地洼池 闭合曲线外高内低 四周高中间低 示坡线画在等高线内侧，坡度向内侧降

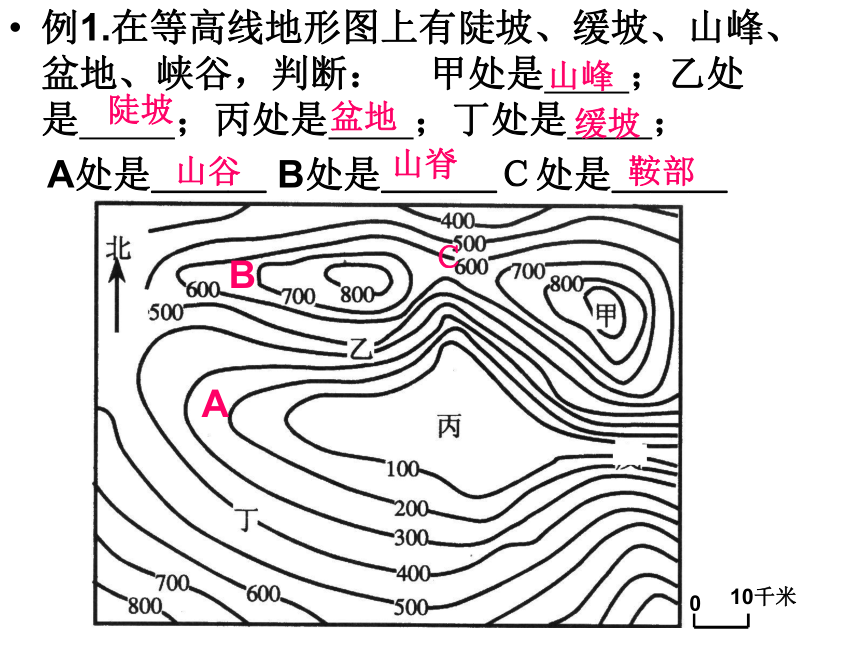

例1.在等高线地形图上有陡坡、缓坡、山峰、盆地、峡谷，判断： 甲处是 ；乙处是 ；丙处是 ；丁处是 ；
A处是＿＿＿ B处是＿＿＿Ｃ处是＿＿＿
山峰
盆地
陡坡
缓坡
Ｃ
鞍部
A
B
山谷
山脊
10千米
0
四.陡崖计算
50
100
300
A
(一) 陡崖的相对高度：
1.陡崖顶的海拔：
2.陡崖底的海拔：
(二)陡崖A点的海拔
50
100
150
200
250
300
100
250
250 ≤ H ＜ 300
A点的高度
5千米
0
1
2
四.陡崖计算
50
100
300
A
A点的高度
(一) 陡崖的相对高度：
1.陡崖顶的海拔：
2.陡崖底的海拔：
50
100
150
200
250
300
100
250
250＜ H ≤300
50 ＜ H ≤ 100
5千米
0
1
2
四.陡崖计算
50
100
300
A
(一) 陡崖的相对高度：
1.陡崖顶的海拔：
2.陡崖底的海拔：
50
100
150
200
250
300
100
250
250 ≤ H ＜ 300
50 ＜ H ≤ 100
150≤H ＜250
0
5千米
1
2
四.陡崖计算
50
100
300
A
(一) 陡崖的相对高度：
1.陡崖顶的海拔：
2.陡崖底的海拔：
50
100
150
200
250
300
100
250
250 ≤ H ＜ 300
50 ＜ H ≤ 100
150≤H ＜250
A点的高度
(二)陡崖A点的海拔
50＜ H ＜300
5千米
0
1
2
图 1 所示区域属于湿润的亚热带季风气候。回答 3~5 题。
3．R、Q 两点的相对高度可能为
A．800 米 B．900 米C．1000 米 D．1100 米
4．M、N、P、Q 四地中，海拔可能相等的两地是
A．M、N B．M、P C．M、Q D．P、Q
5．若在 Q 地建一小型度假村，应特别注意防治的自然灾害是
A．风沙 B．洪涝
C．滑坡 D．寒冻
R
C
A
C
例２．高考试题回顾
2007 年高考全国卷二
Q
M
N
P
一、地面高度的计算方法
二、等高线地形图的基本特征
三、判断等高线图上的基本部位类型
四、陡崖计算
240
230
200
190
C处地形相对高度是多少？
（230-200） ≤ H ＜ （240-190）
例3
4.等高线地形图的实际应用
（1）与河流水文的结合
a根据山谷的分布，判断河流的位置及流向
b水库坝址的选择：一般选在峡谷地段，“口袋形”洼地处（水平距离窄，垂直落差大）
河流
三.等高线地形图的实际应用
（2）与气候的结合
a海拔高的地区要考虑气温的垂直递减规律，即每升高100米气温下降0.6℃
b山区考虑迎风坡和背风坡的降水差异
c考虑盆地地形不易散热，如火洲吐鲁番
迎风坡
背风坡
盆地
例4下面是一幅1：200，000地形图，判读后回答：
①三地所在位置的地形名称：
余村： ，李村： ，气象哨： 。
③以王村为基点，丁山的相对高度是 米。已知王村气温是10℃，按大气温度随海拔高度升高而降低的一般规律，丁山的气温应是 ℃。
④从王村修建公路到余村，有甲乙两种方案，你认为哪种方案好，为什么？
②气象哨建在王村不建在余村的理由是______________________。
山谷
甲
乙
鞍部
山脊
王村在河谷，气象哨应建在山脊，地势较高，便于观测
650
6.1
乙方案好，因为乙通过路线的坡度平缓，施工较易。
例６读我国某山地等高线图，回答
1．下列现象可信的是
A．b、c的相对高度为500米 B．b点能看到m点
C．mn为空中索道 D．a地可能形成瀑布
分析：C处海拔为350—450米之间，b处海拔为-50—50米之间，则最大相对高度小于500米。b点和m点之间有山脊发育，因此相互看不到。m、n之间有隆起的山脊，空中索道难以修建。
（3）铁路、公路选线
一般应选在缓坡，避开陡崖、滑坡，沿等高线建盘山路，翻山时应选择缓坡，并通过鞍部
（4）建港口、海滨浴场
港口应选在避风的海湾，避开含沙量大的河流，以免引起航道淤塞。浴场一般选在海滨缓坡沙岸
（5）建疗养院
一般选在城郊山地向阳坡，有林木覆盖，空气清新的地方
向阳坡
北半球中纬度
