沪科版九年级全册 物理 课件 15.4电阻的串联和并联 (28张PPT)

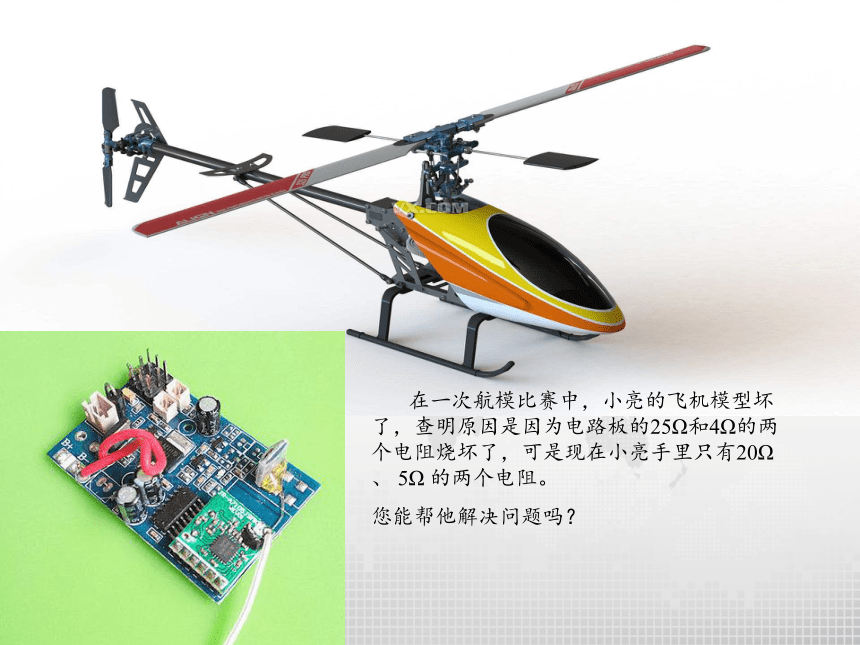

在一次航模比赛中，小亮的飞机模型坏了，查明原因是因为电路板的25Ω和4Ω的两个电阻烧坏了，可是现在小亮手里只有20Ω、 5Ω 的两个电阻。
您能帮他解决问题吗？
第四节 电阻的串联和并联
加油站

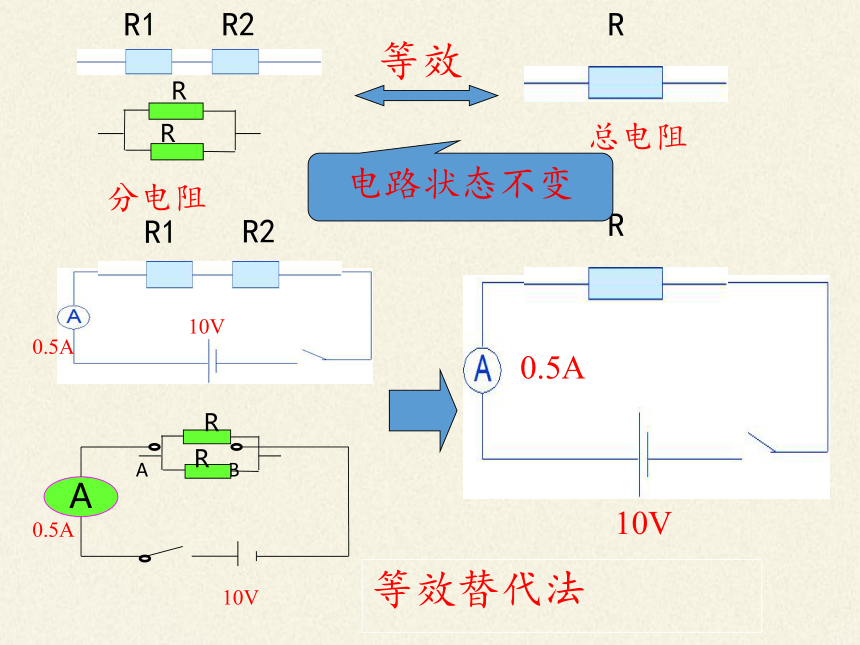

等效替代

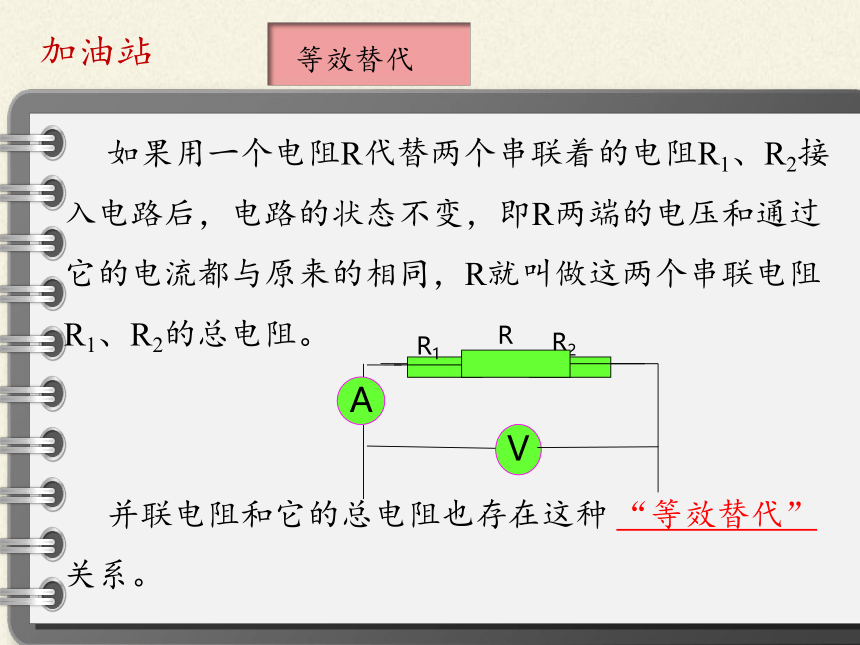

如果用一个电阻R代替两个串联着的电阻R1、R2接入电路后，电路的状态不变，即R两端的电压和通过它的电流都与原来的相同，R就叫做这两个串联电阻R1、R2的总电阻。
并联电阻和它的总电阻也存在这种 “等效替代” 关系。
您知道吗 ？
串联电阻

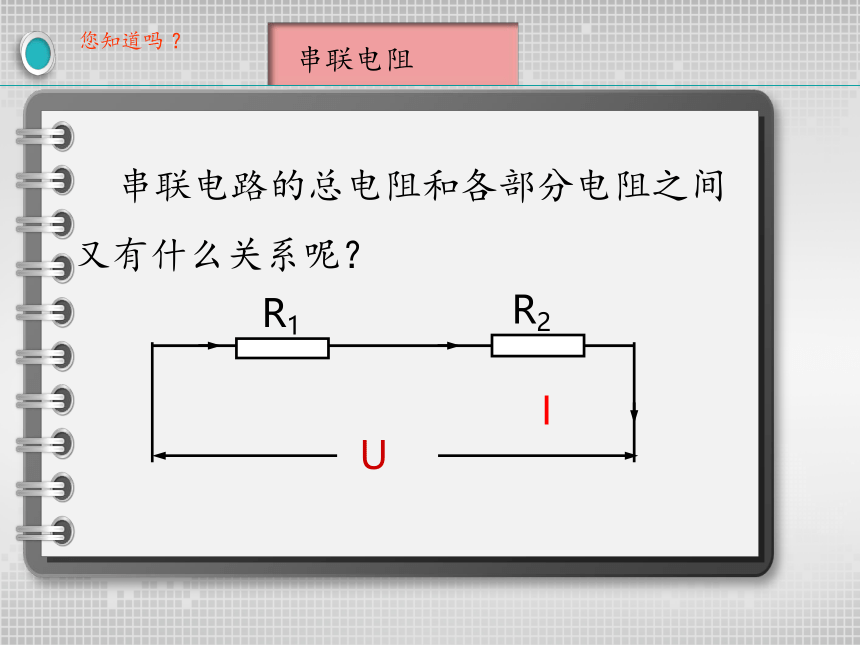

串联电路的总电阻和各部分电阻之间又有什么关系呢？

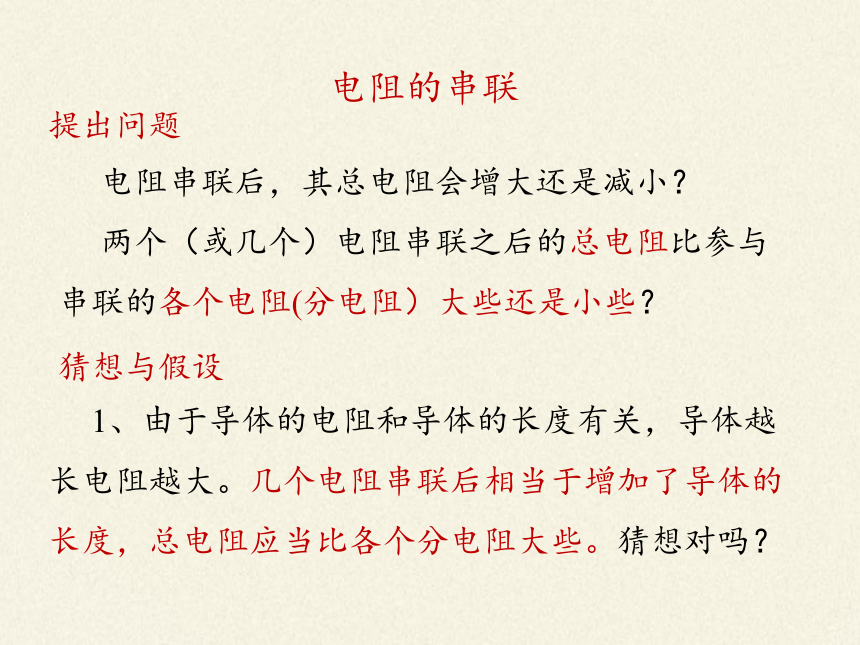

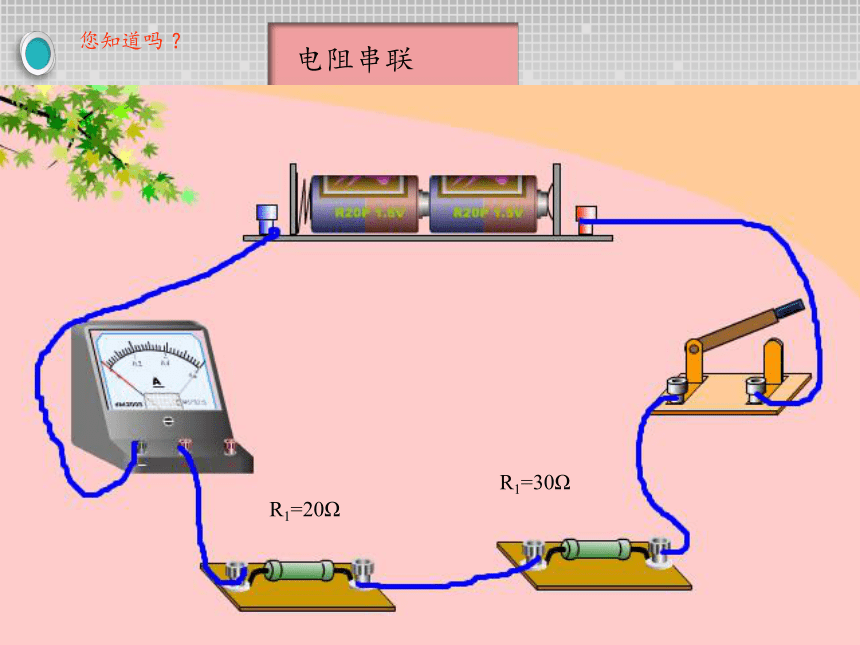

电阻的串联
提出问题
电阻串联后，其总电阻会增大还是减小？
两个（或几个）电阻串联之后的总电阻比参与串联的各个电阻(分电阻）大些还是小些？
猜想与假设
1、由于导体的电阻和导体的长度有关，导体越长电阻越大。几个电阻串联后相当于增加了导体的长度，总电阻应当比各个分电阻大些。猜想对吗？
