九年级物理全一册（人教版）
第十六章
电压
电阻
第1节
电压

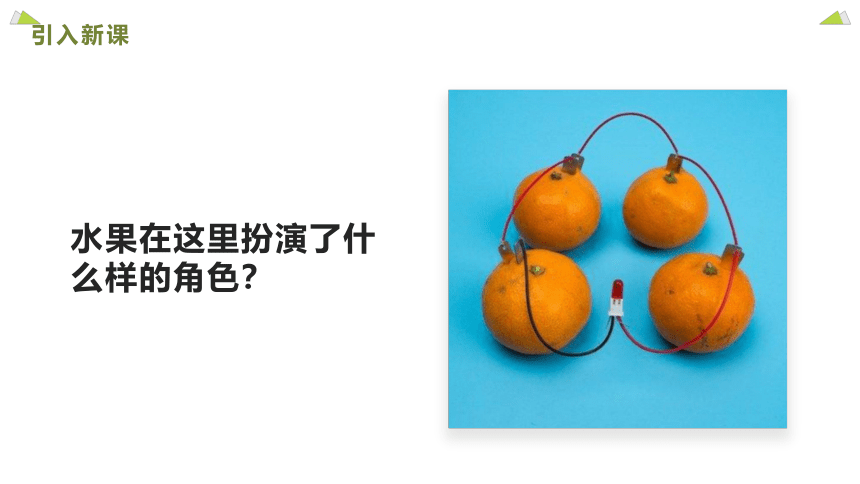

水果在这里扮演了什么样的角色？
引入新课
美好的城市夜景是怎么来的？
引入新课

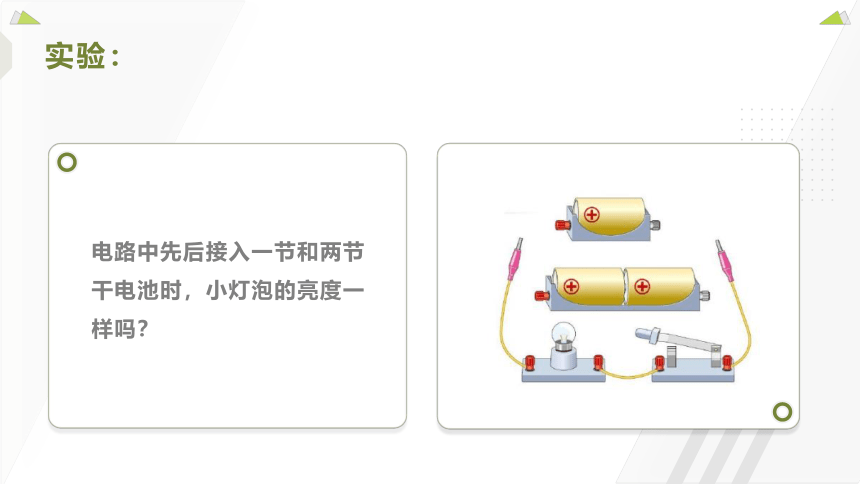

实验：
电路中先后接入一节和两节干电池时，小灯泡的亮度一样吗？

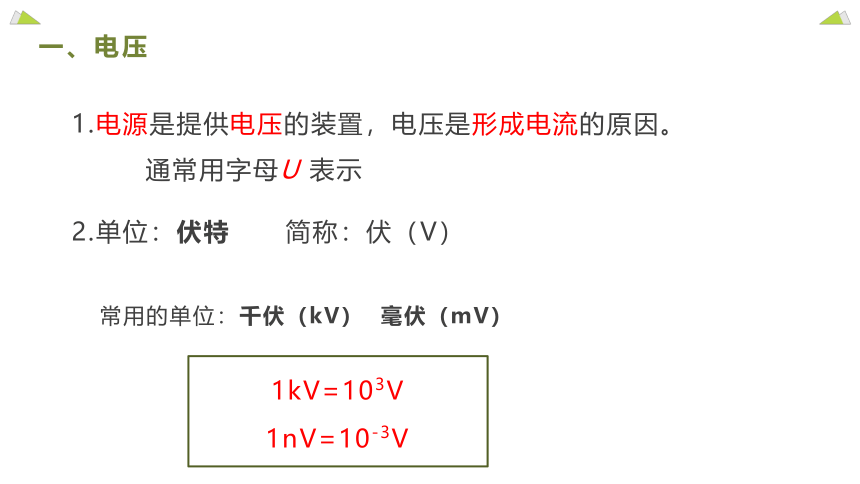

一、电压
1kV=103V
1nV=10-3V
1.电源是提供电压的装置，电压是形成电流的原因。
通常用字母U
表示
2.单位：伏特
简称：伏（V）
常用的单位：千伏（kV）
毫伏（mV）

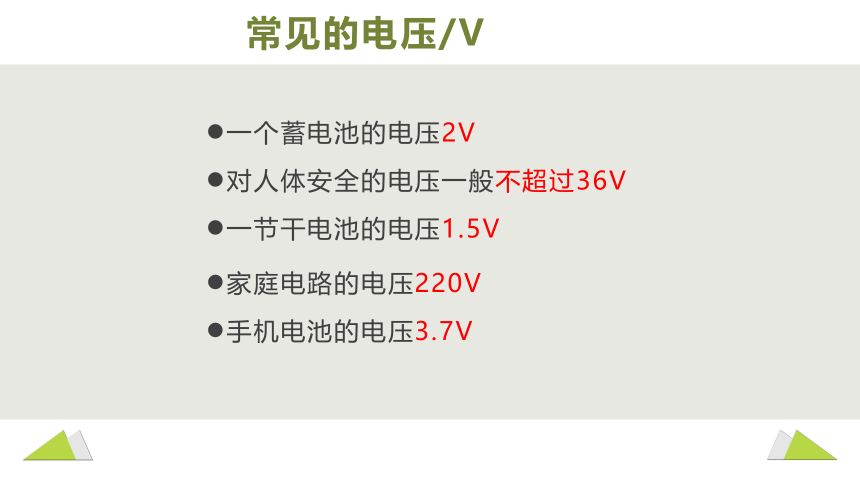

常见的电压/V
一个蓄电池的电压2V
对人体安全的电压一般不超过36V
一节干电池的电压1.5V
家庭电路的电压220V
手机电池的电压3.7V
2

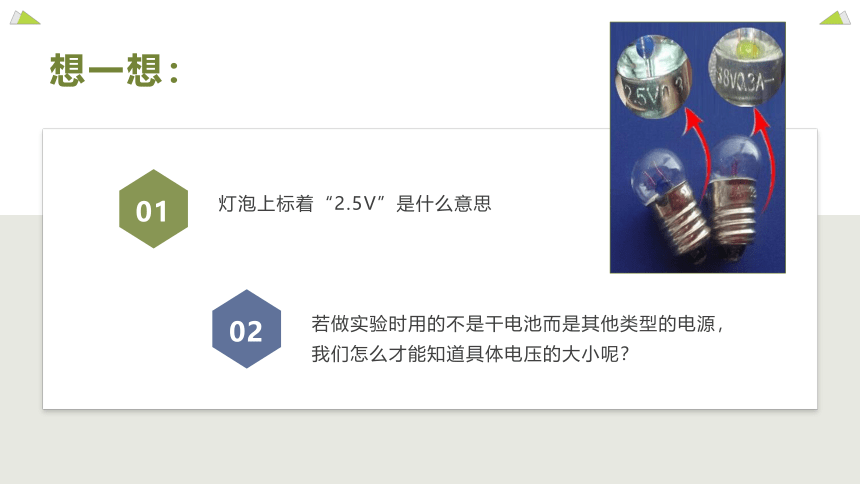

想一想：
灯泡上标着“2.5V”是什么意思
01
若做实验时用的不是干电池而是其他类型的电源，我们怎么才能知道具体电压的大小呢？
02
二、电压的测量——电压表
用途:
电压表（也叫伏特表）是测量直流低值电压的一种仪表．
结构:
外形如图所示，指针在标尺左端指零，标尺上有两种刻度，分别是０～３,０～１５，调零器在读数窗正下方．接线柱分别标有“－”“３”　　“１５”，其中“－”接线柱为公共端．
电压表：
电压表的使用方法：
1
必须和被测用电器并联.
2
正、负接线柱的接法要正确.正接线柱接电源的正极，负接线柱接电源的负极.
4
可以直接接到电源两极上，测电源电压.
3
测量时不能超过电压表的最大量程，要进行“试触”，选择合适的量程.
练习电压表的接法：
一定要并联！
电压表的读数：
要求：
认清电压表的量程和最小分度值；
看清楚测量时表针停在哪个大格，哪个小格上；
测量时，表针的位置离哪条刻度较近，就按那条刻度线读数.
电压表
电流表
不同点
必须并联接入待测电路两端
必须串联接入待测电路中
可以直接接在电源两极上
此时示数为电源电压
不允许接在电源两极上，否则会烧坏电流表或损坏电源
相同点
都是从“+”接线柱流入，“-”接线柱流出。
小结
本节课你学到了什么？
1.某同学做电学实验时，在将电压表接入电路前，发现电压表指针如图所示，他应采取的措施是（　　）
A、改用小量程
B、请教师对电表校零
C、将电压表的“+”“-”接线柱接线对调
D、选用大量程试触
B
三、练习
2.下列说法中正确的是（
）
A、电路两端有电压，电路中就一定有持续的电流。
B、导体中有大量的自由电荷，只要构成桐庐，导体就会有电流。
C、电压是电路中形成电流的原因。
D、电路中有电流不一定有电压。
C
3.关于电压表的使用，正确的是（
）
A、电压表不能直接测量电源电压，否则会烧坏。
B、尽可能选大的量程，以免损坏电压表。
C、经试触后，被测电压不超过小量程时，应选用较小量程。
D、电压表接入电路时，不用考虑“+”“-”接线柱的接法。
C
