人教版九年级物理 15.5 串、并联电路中电流的规律 同步练习 word版无答案

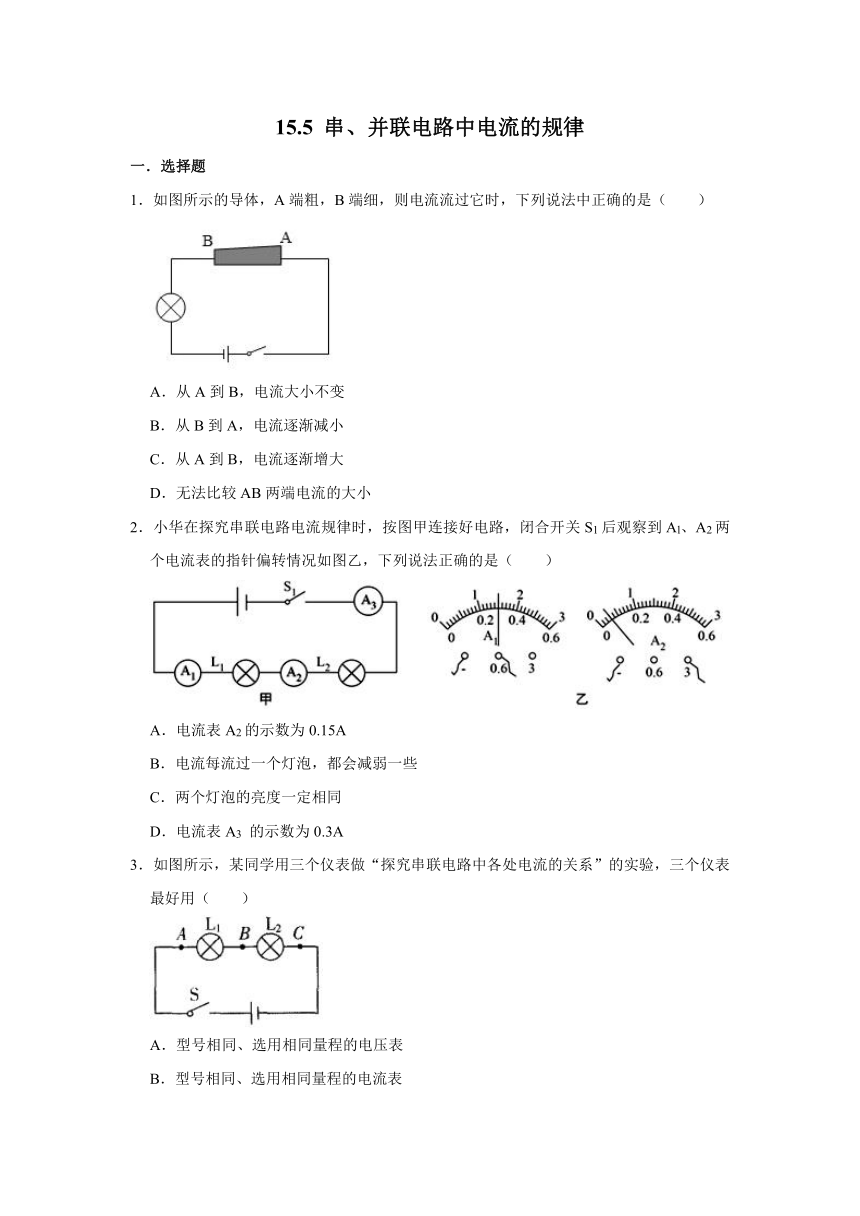

15.5
串、并联电路中电流的规律
一．选择题
1．如图所示的导体，A端粗，B端细，则电流流过它时，下列说法中正确的是（　　）
A．从A到B，电流大小不变
B．从B到A，电流逐渐减小
C．从A到B，电流逐渐增大
D．无法比较AB两端电流的大小
2．小华在探究串联电路电流规律时，按图甲连接好电路，闭合开关S1后观察到Al、A2两个电流表的指针偏转情况如图乙，下列说法正确的是（　　）
A．电流表A2的示数为0.15A
B．电流每流过一个灯泡，都会减弱一些
C．两个灯泡的亮度一定相同
D．电流表A3
的示数为0.3A
3．如图所示，某同学用三个仪表做“探究串联电路中各处电流的关系”的实验，三个仪表最好用（　　）
A．型号相同、选用相同量程的电压表
B．型号相同、选用相同量程的电流表
C．型号相同的电能表
D．型号相同、选用不同量程的电流表

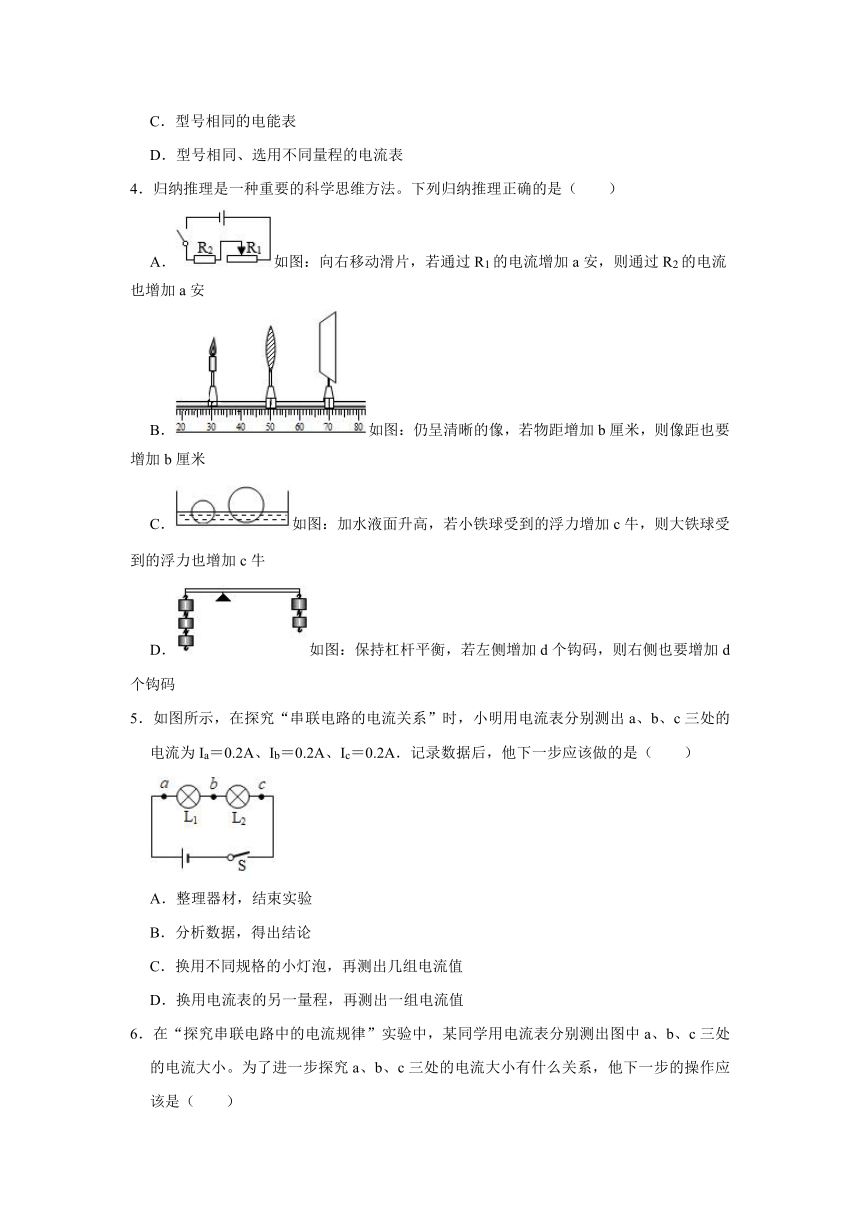

4．归纳推理是一种重要的科学思维方法。下列归纳推理正确的是（　　）
A．如图：向右移动滑片，若通过R1的电流增加a安，则通过R2的电流也增加a安
B．如图：仍呈清晰的像，若物距增加b厘米，则像距也要增加b厘米
C．如图：加水液面升高，若小铁球受到的浮力增加c牛，则大铁球受到的浮力也增加c牛
D．如图：保持杠杆平衡，若左侧增加d个钩码，则右侧也要增加d个钩码
5．如图所示，在探究“串联电路的电流关系”时，小明用电流表分别测出a、b、c三处的电流为Ia＝0.2A、Ib＝0.2A、Ic＝0.2A．记录数据后，他下一步应该做的是（　　）
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电流值
D．换用电流表的另一量程，再测出一组电流值

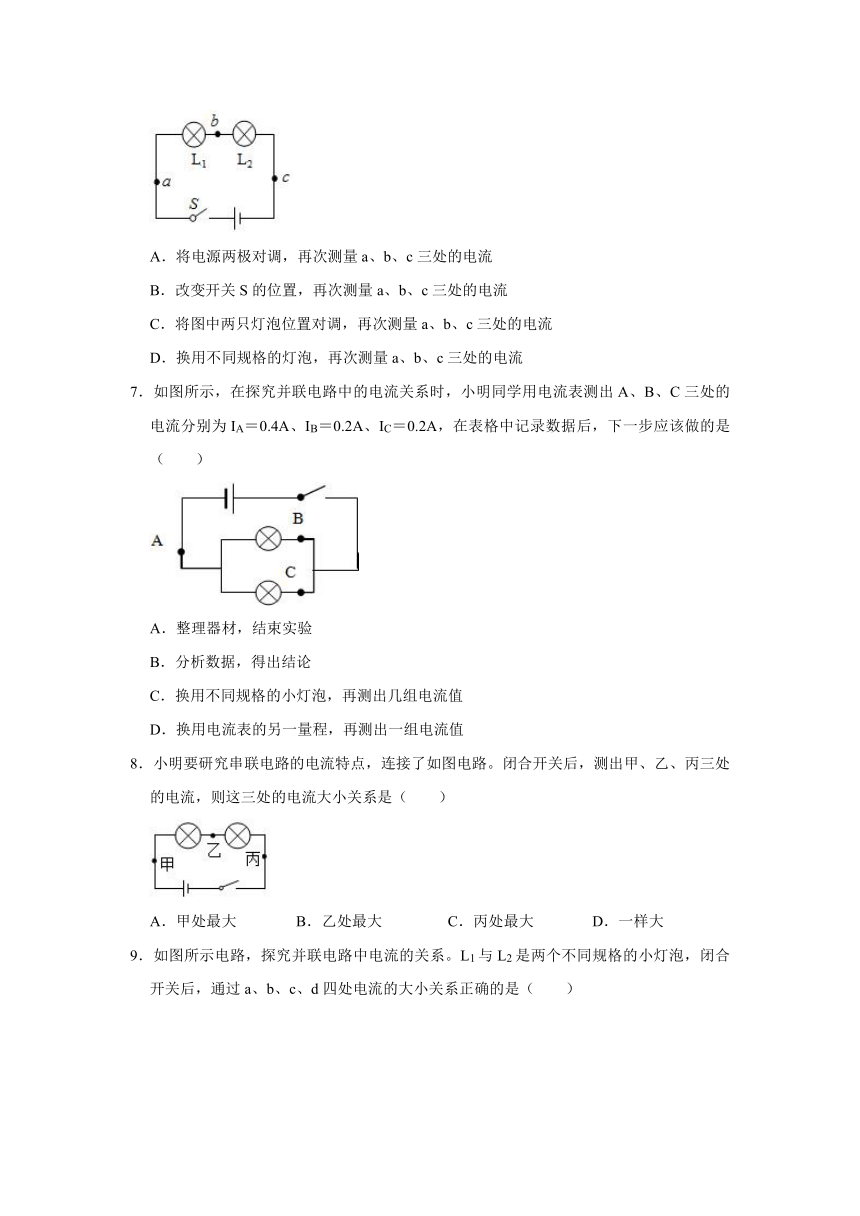

6．在“探究串联电路中的电流规律”实验中，某同学用电流表分别测出图中a、b、c三处的电流大小。为了进一步探究a、b、c三处的电流大小有什么关系，他下一步的操作应该是（　　）
A．将电源两极对调，再次测量a、b、c三处的电流
B．改变开关S的位置，再次测量a、b、c三处的电流
C．将图中两只灯泡位置对调，再次测量a、b、c三处的电流
D．换用不同规格的灯泡，再次测量a、b、c三处的电流
7．如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为IA＝0.4A、IB＝0.2A、IC＝0.2A，在表格中记录数据后，下一步应该做的是（　　）
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电流值
D．换用电流表的另一量程，再测出一组电流值
8．小明要研究串联电路的电流特点，连接了如图电路。闭合开关后，测出甲、乙、丙三处的电流，则这三处的电流大小关系是（　　）
A．甲处最大
B．乙处最大
C．丙处最大
D．一样大

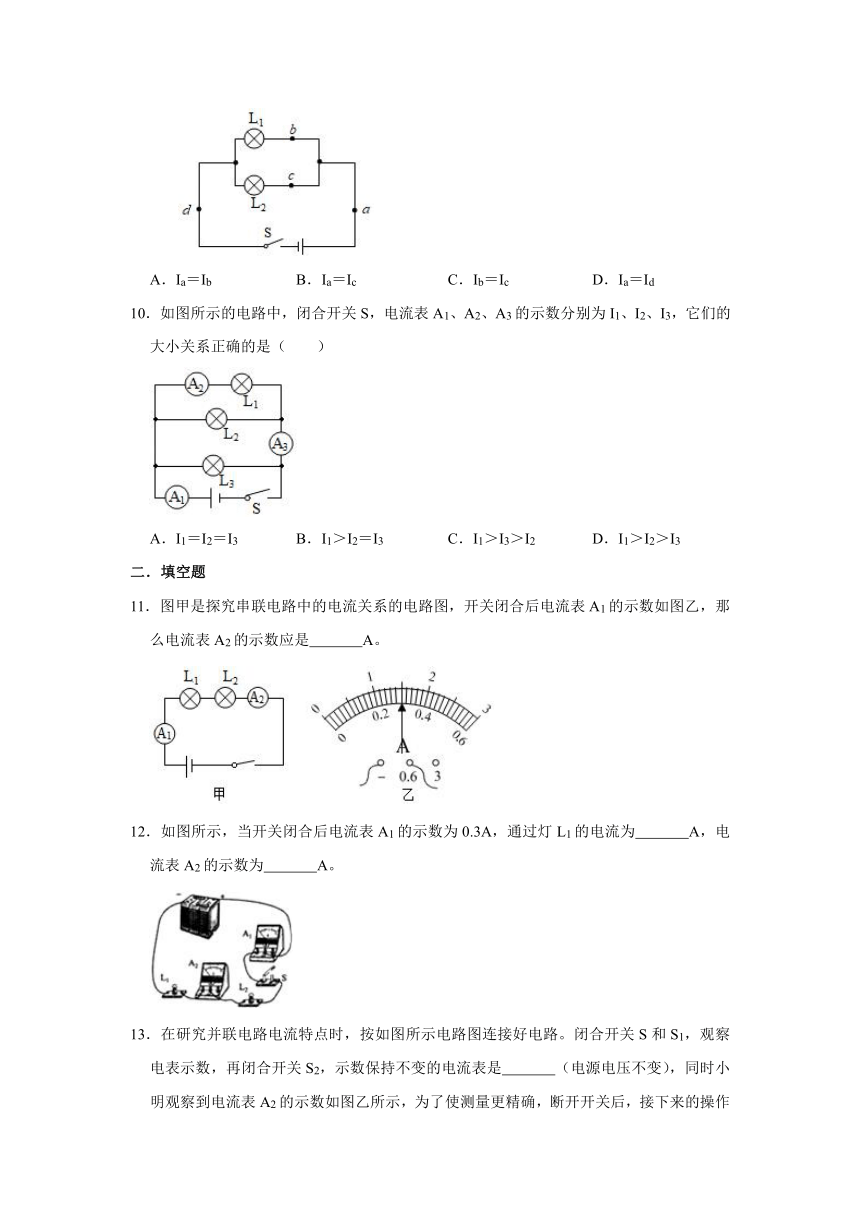

9．如图所示电路，探究并联电路中电流的关系。L1与L2是两个不同规格的小灯泡，闭合开关后，通过a、b、c、d四处电流的大小关系正确的是（　　）
A．Ia＝Ib
B．Ia＝Ic
C．Ib＝Ic
D．Ia＝Id
10．如图所示的电路中，闭合开关S，电流表A1、A2、A3的示数分别为I1、I2、I3，它们的大小关系正确的是（　　）
A．I1＝I2＝I3
B．I1＞I2＝I3
C．I1＞I3＞I2
D．I1＞I2＞I3
二．填空题
11．图甲是探究串联电路中的电流关系的电路图，开关闭合后电流表A1的示数如图乙，那么电流表A2的示数应是　
　A。
12．如图所示，当开关闭合后电流表A1的示数为0.3A，通过灯L1的电流为　
　A，电流表A2的示数为　
　A。
13．在研究并联电路电流特点时，按如图所示电路图连接好电路。闭合开关S和S1，观察电表示数，再闭合开关S2，示数保持不变的电流表是　
　（电源电压不变），同时小明观察到电流表A2的示数如图乙所示，为了使测量更精确，断开开关后，接下来的操作是　
　。
14．小明在研究并联电路电流特点时，按图示电路图连接好电路，闭合开关S和S1，观察示数，再闭合开关S2，示数保持不变的电流表是　
　（电源电压不变），同时小明观察到电流表A的示数如图所示，为了使测量更精确，断开开关后，接下来的操作是　
　。
15．学了串、并联电路后，小红用“顺口溜”对电路的特点进行了总结。如：“电流走向多条路，各自为政不相顾，支路要由干路管，就像排长管班长”。这里描述的是　
　（选填“串联”或“并联”）电路的特点。
三．解答题
16．下面是王楠研究“串联电路中各点电流关系”的电路图。他连接好电路并检查无误后，合上开关，发现电流表的读数比电流表的读数要大一些。于是他得出结论：串联电路中各处电流不相等。
（1）你认为他的结论正确吗？答：　
　。
（2）请你帮助分析造成他得出以上结论的原因。
答：①　
　。
②　
　。
③　
　。
17．在研究并联电路的电流规律时，某次实验所用的实验器材如图1所示，请根据要求完成下列任务：
（1）按照图2所示的电路图，以笔画线代替导线，完成图1的电路连接。
（2）实验时，电流表A1，A2的示数如图3所示，通过L1的电流为　
　A；若不计实验误差，请在图4中标出电流表A3的指针位置。
18．在探究并联电路中各电路电流与各支路电流的关系时，一班各组同学从甲、乙、丙、丁四种规格的灯中，选取两个并联起来接在相同电源上，组成如图1所示的电路。然后把一个电流表分别接入电路中A，B，C处测量电流。并记录数据。
（1）小李将电流表接在A处，闭合开关，电流表示数如图2所示，为了测量结果准确，她应该断开开关，　
　，重新进行试验。
（2）小张同学测量时，闭合开关，发现指针向“0”刻度的左侧偏转，电流表连接存在的错误是　
　。
（3）老师收集到几个组的数据如表：
组别
L1规格
L2规格
IA/A
IB/A
IC/A
1
甲
甲
0.12
0.12
0.23
2
乙
丙
0.15
0.20
0.35
3
甲
丁
0.12
0.14
0.26
4
甲
丁
0.16
0.18
0.30
对于测量数据的相关分析，以下说法正确的两个是　
　。
A、第1组数据没有测量误差
B．分析多组数据是为了减小误差
C．选用不同规格的灯进行实验，可使结论更具普遍性
D．第4组数据的偏差可能是电流表未调零引起的。
19．某实验小组想探究并联电路中电流的规律，晓丹同学猜想：并联电路中各支路电流相等。她设计了如图所示的电路，准备测量a、b、c三处的电流，并从实验室取来电流表3只、灯泡2只、开关1个、电池和导线若干进行实验。
（1）画好电路图后，晓丹同学开始连接电路，在连接电路过程中，开关应该是　
　的。
检查电路连接无误后，她开始实验，并读出电流表示数记录在表格中。
Ib/A
Ic/A
Ia/A
0.18
0.18
0.36
晓丹同学分析数据后得出结论：并联电路中各支路电流相等。
（2）晓丹得出错误的实验结论，主要原因是　
　。
（3）请你对接下来的实验提出改进措施（一条即可）　
　。
（4）晓丹同学在实验过程中还发现：闭合开关时电流表指针迅速偏转较大角度，紧接着指针再偏回一定角度后，示数才稳定下来；同组的小刚同学同时发现，闭合开关瞬间灯泡亮度较大，紧接着变暗一点后，亮度才稳定下来。造成这种现象的原因是　
　。
20．小明在学习“探究串联电路中的电流”时，对于电路中的电流，他根据“电路中每一个用电器都消耗一定的电能”这一生活经验，提出猜想：“串联电路中的电流越来越小，最终减为零”。给你电源、开关、电流表各1个、灯泡3个、导线若干，请用实验检验小明的猜想是否正确。
（1）画出你设计的电路图。
（2）扼要写出你的操作步骤。
