一．选择题

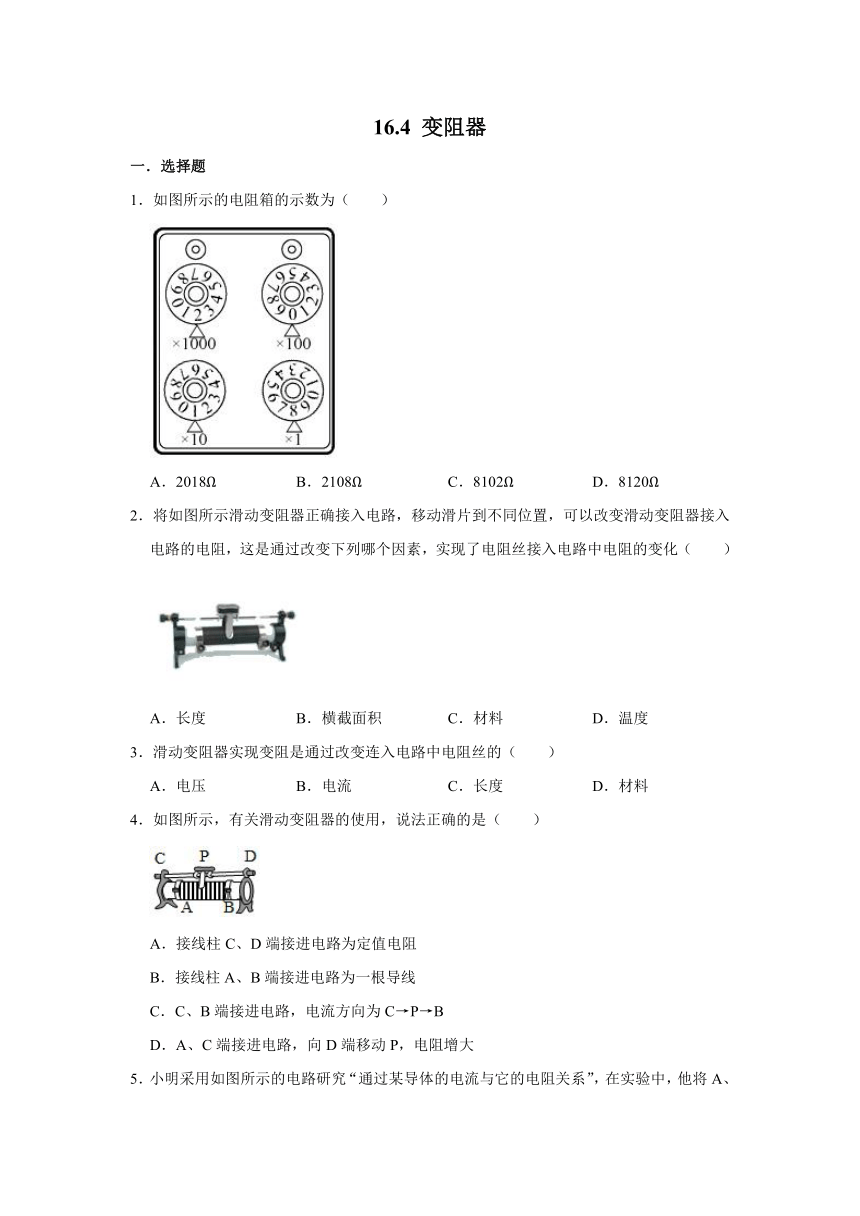

1．如图所示的电阻箱的示数为（　　）
A．2018Ω
B．2108Ω
C．8102Ω
D．8120Ω
2．将如图所示滑动变阻器正确接入电路，移动滑片到不同位置，可以改变滑动变阻器接入电路的电阻，这是通过改变下列哪个因素，实现了电阻丝接入电路中电阻的变化（　　）
A．长度
B．横截面积
C．材料
D．温度
3．滑动变阻器实现变阻是通过改变连入电路中电阻丝的（　　）
A．电压
B．电流
C．长度
D．材料
4．如图所示，有关滑动变阻器的使用，说法正确的是（　　）
A．接线柱C、D端接进电路为定值电阻
B．接线柱A、B端接进电路为一根导线
C．C、B端接进电路，电流方向为C→P→B
D．A、C端接进电路，向D端移动P，电阻增大

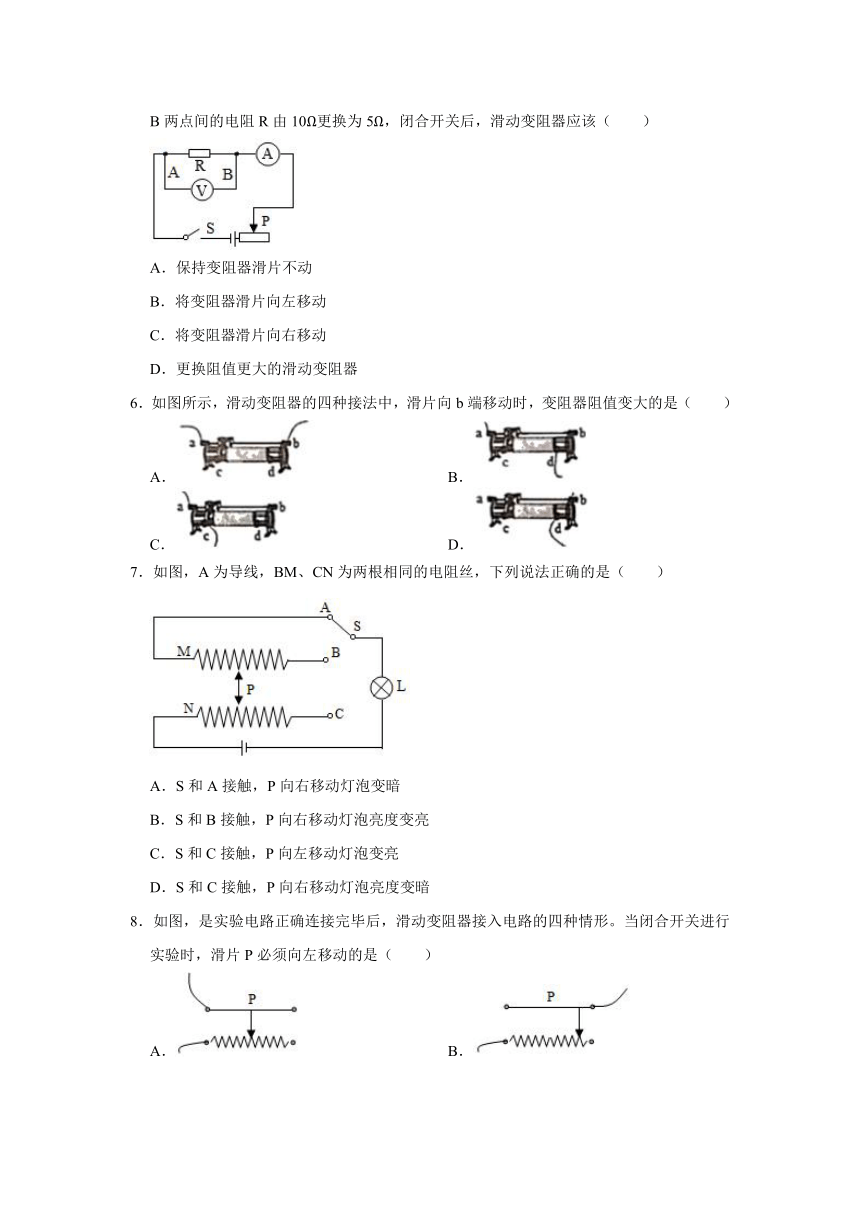

5．小明采用如图所示的电路研究“通过某导体的电流与它的电阻关系”，在实验中，他将A、B两点间的电阻R由10Ω更换为5Ω，闭合开关后，滑动变阻器应该（　　）
A．保持变阻器滑片不动
B．将变阻器滑片向左移动
C．将变阻器滑片向右移动
D．更换阻值更大的滑动变阻器
6．如图所示，滑动变阻器的四种接法中，滑片向b端移动时，变阻器阻值变大的是（　　）
A．
B．
C．
D．
7．如图，A为导线，BM、CN为两根相同的电阻丝，下列说法正确的是（　　）
A．S和A接触，P向右移动灯泡变暗
B．S和B接触，P向右移动灯泡亮度变亮
C．S和C接触，P向左移动灯泡变亮
D．S和C接触，P向右移动灯泡亮度变暗
8．如图，是实验电路正确连接完毕后，滑动变阻器接入电路的四种情形。当闭合开关进行实验时，滑片P必须向左移动的是（　　）
A．
B．
C．
D．

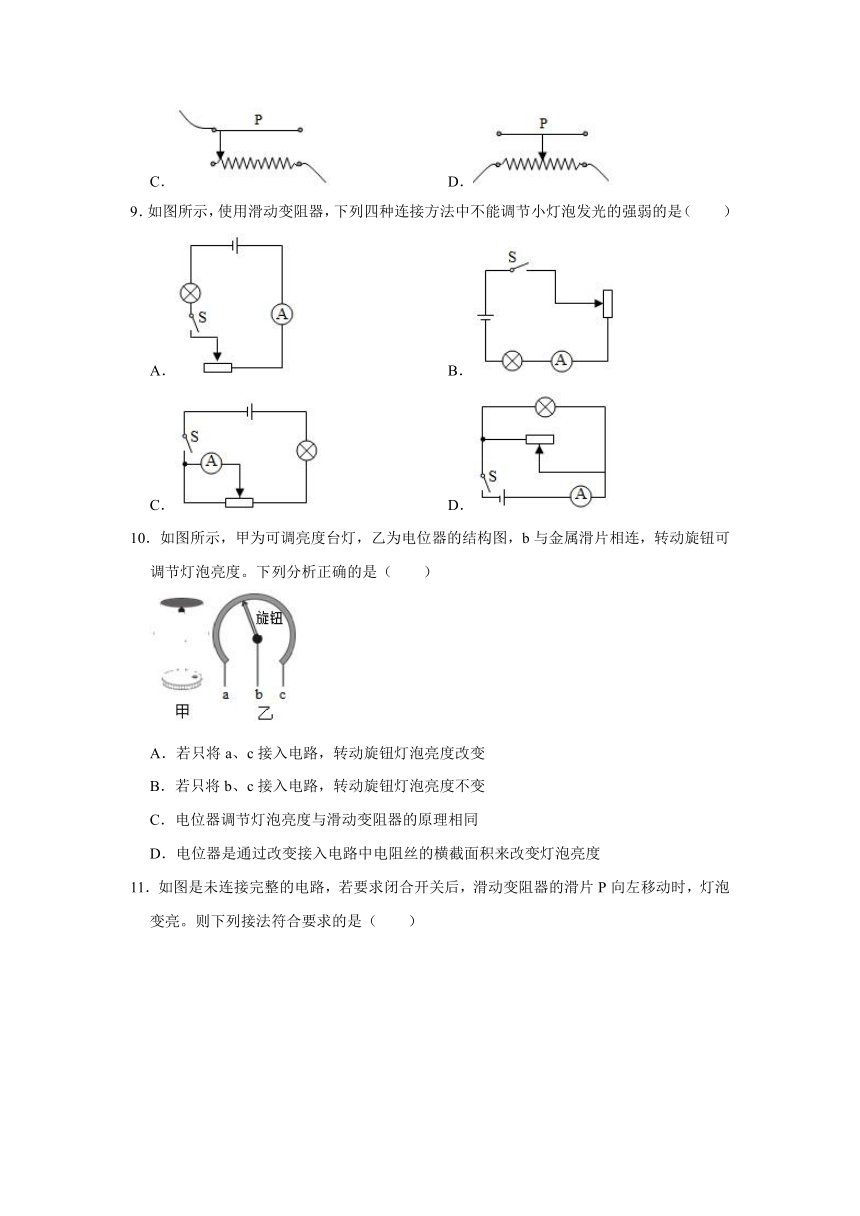

9．如图所示，使用滑动变阻器，下列四种连接方法中不能调节小灯泡发光的强弱的是（　　）
A．
B．
C．
D．
10．如图所示，甲为可调亮度台灯，乙为电位器的结构图，b与金属滑片相连，转动旋钮可调节灯泡亮度。下列分析正确的是（　　）
A．若只将a、c接入电路，转动旋钮灯泡亮度改变
B．若只将b、c接入电路，转动旋钮灯泡亮度不变
C．电位器调节灯泡亮度与滑动变阻器的原理相同
D．电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度
11．如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮。则下列接法符合要求的是（　　）
A．M接A，N接D
B．M接B，N接C
C．M接A，N接B
D．M接C，N接D
二．填空题
12．如图所示，电阻箱的示数为　
　Ω。
13．滑动变阻器是通过改变导体的　
　来改变电阻的。实验室里某滑动变阻器的铭牌上标有“50Ω
1A”字样，它表示该变阻器的电阻变化范围是　
　，1A表示　
　。
14．滑动变阻器就是常改变连入电路中的　
　来改变电阻的。电视机、复读机上的“音量Volume”旋钮，能够控制声音的响度，它实质上是一个　
　。
三．实验探究题
15．亲爱的同学，你会使用如图的实验仪器吗？
（1）如图1所示，该量程电压表的分度值是　
　V，此时示数为　
　V，若选择的是大量程，则此时的示数为　
　V；
（2）如图2所示，该电阻箱的量程是　
　Ω，此时示数为　
　Ω；
（3）实验室中有一标有“20Ω2A”字样的滑动变阻器，如图3所示。若要把它其中的两个接线柱连接到电路中去，共有　
　种接法；“2A”指的是　
　。
参考答案
一．选择题
1．
A。
2．
A。
3．C。
4．
D。
5．
B。
6．
C。
7．
A。
8．
B。
9．
D。
10．
C。
11．
A。
二．填空
12．
2035。
13．电阻线的长度；0～50Ω；允许通过的最大电流。
14．电阻丝的长度；滑动变阻器。
三．实验探究题
15．（1）0.1；2.5；12.5；（2）0﹣9999；3209；（3）2；允许通过的最大电流。
