苏科版九年级上册物理 14.1 电阻 课件 (共24张PPT)

(共24张PPT)
第十四章
欧姆定律
一
、电阻
舞台灯光的亮度需要调节，
收音机的音量需要调节，
电扇的转速也需要调节……
你知道这些是如何实现的吗？？
是通过改变电路中电流大小来实现的。
活动1
探究改变电路中电流的大小
试验器材与电路图
-
猜一猜
能有几种方法改变电流大小？
试一试
（1）镍铬丝接入长度与铁丝一样长，（2）注意观察灯亮度与电流表示数填入表一。
接入导体
长度
横截面积
电流强度
(铁
丝）
l
s
(镍
铬合金
丝）
l
s
表一：
归纳总结
1、电路中接入同一导体时，_____________，即改变导体两端的______可以改变电路中电流的大小。
2、保持电路两端电压相同时，改变___________________，可以改变电路中电流的大小。
改变电池的节数
电压
改变连接在电路中的导体
为什么电压相同时，选用不同的导体，电路中的电流不同呢？
不同导体对电流的阻碍作用一般不同。
类比
可见，导体在导电的同时还存在着对电流的阻碍作用。
一、电阻概念的建立
1、概念：
物理学中用电阻表示导体对电流的阻碍作用，导体的电阻越大，它对电流的阻碍作用就越大。
一、电阻概念的建立
2、电阻的符号：R
3、元件符号：
R
4、电阻的单位：
欧姆，简称欧，符号为
“Ω”
5、常用单位：
kΩ（千欧），
MΩ（
兆欧
）

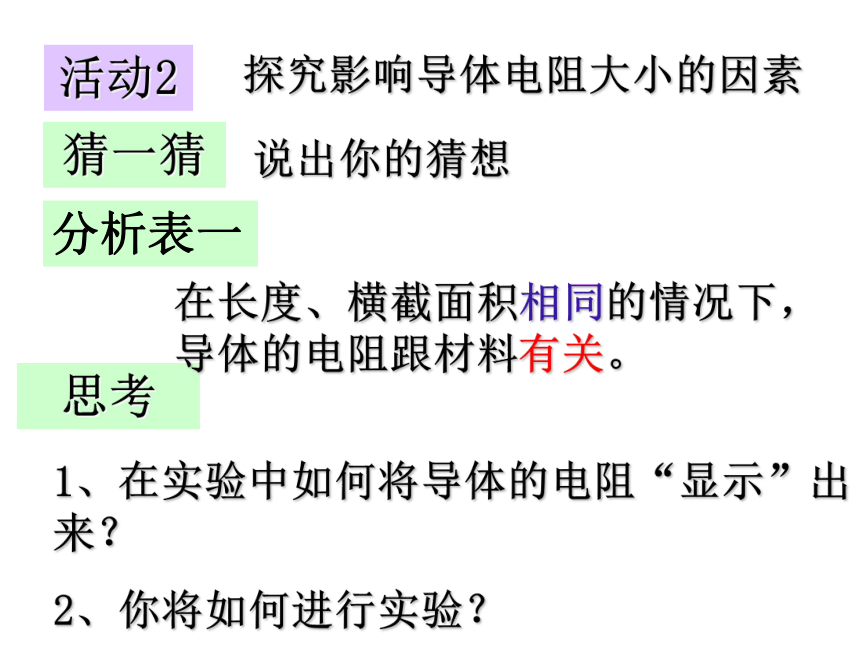

活动2
探究影响导体电阻大小的因素
猜一猜
说出你的猜想
思考
1、在实验中如何将导体的电阻“显示”出来？
2、你将如何进行实验？
在长度、横截面积相同的情况下，导体的电阻跟材料有关。
分析表一
-
能选出适当的导体吗？
A
B
C
D
接入导体
长度
横截面积
电流强度
A(镍铬合金丝）
l
s
B(镍铬合金丝）
2l
s
接入导体
长度
横截面积
电流强度
A(镍铬合金丝）
l
s
C(镍铬合金丝）
l
2s
探究电阻与长度的关系
探究电阻与横截面积的关系
实验结论
在材料、横截面积相同的情况下，导体的电阻跟长度有关，长度越长，电阻越大。
在材料、长度相同的情况下，导体的电阻跟横截面积有关，横截面积越大，电阻越小。
影响电阻大小的因素
电阻的大小与导体的长度、横截面积和材料的性质有关，电阻是导体本身的一种性质。与电压、电流无关。
对大多数导体来说，温度越高，电阻越大．但也有少数导体，电阻随温度的升高而减小．
电阻大小还跟温度有关。
电阻
电阻值/Ω
“15～40W”荧光灯丝（冷态）直流电阻
3.5～4
“220V40W”白炽灯（冷态）
约100
“220V40W”白炽灯（冷态）（正常工作时）
约1200
反馈练习
1、两条粗细相同，电阻相等的铜导线和镍铬合金线的长度是（
）
A.铜导线长些
B.镍铬合金长些
C.一样长
D.无法确定
A
2、一段由若干股组成的铜芯线，当抽去它其中的几股后，这段铜芯线的电阻将（
）
A、变大
B、变小
C、不变
D、无法确定
3、关于电阻以下说法正确的是（
）
A、长的导线比短的导线电阻大
B、粗的导线比细的导线电阻小
C、铜导线比铁导线电阻小
D、以上讲法均不准确
反馈练习
A
D
5、下列关于导体的电阻的说法中正确的是（
）
A、导体中有电流时，导体才有电阻
B、导体的电阻大小取决于导体中电流的大小
C、导体的电阻是导体本身的一种性质，与通过它的电流大小无关
D、导体的电阻大小取决于导体两端电压的大小
反馈练习
C
小
结
改变电路中电流大小
的方法有：
（1）改变电池的节数
（2）接入不同的导体
电阻表示导体对电流的阻碍作用
影响导体电阻大小的因素可能有：导体的长度、横截面积、材料、温度
读一读
导体：如金属、石墨、人体、大地、酸碱盐的水溶液
绝缘体：如橡胶、玻璃、陶瓷、塑料、油等
导体和绝缘体间没有绝对的界限；铜的导电性比铁好。
如：1、常温下的玻璃加热到红炽状态就变成了导体；2、纯净水不导电，但含有杂质的水却容易导电。
半导体：导电性能介于导体和绝缘体之间。导电性能受温度和光照的影响较大.具有光敏性、热敏性、压敏性。
车流的流速与哪些因素有关呢？
路的宽度
路的长度
车辆的种类、性能
几个特殊值
1.实验室用的连接导线的电阻很小，常用的1m长的铜导线，阻值小于百分之几欧，通常可以忽略不计。
2.电流表的电阻很小，近似情况下可看作等于零。
3.电压表的电阻很大，近似情况下看作无限大。
4.人体的电阻约为几十千欧至几千千欧。
5手电筒的小灯泡其灯丝电阻为几欧到几十欧
导
线
电
阻（欧）
银
铜
铝
钨
铁
锰铜（铜、锰、镍的合金）
镍铬合金（镍、铬、铁、锰的合金）
0.016
0.017
0.027
0.052
0.096
0.44
1.1
一些导线在20℃时的电阻值（长1m，横截面1mm2）
谢谢！
