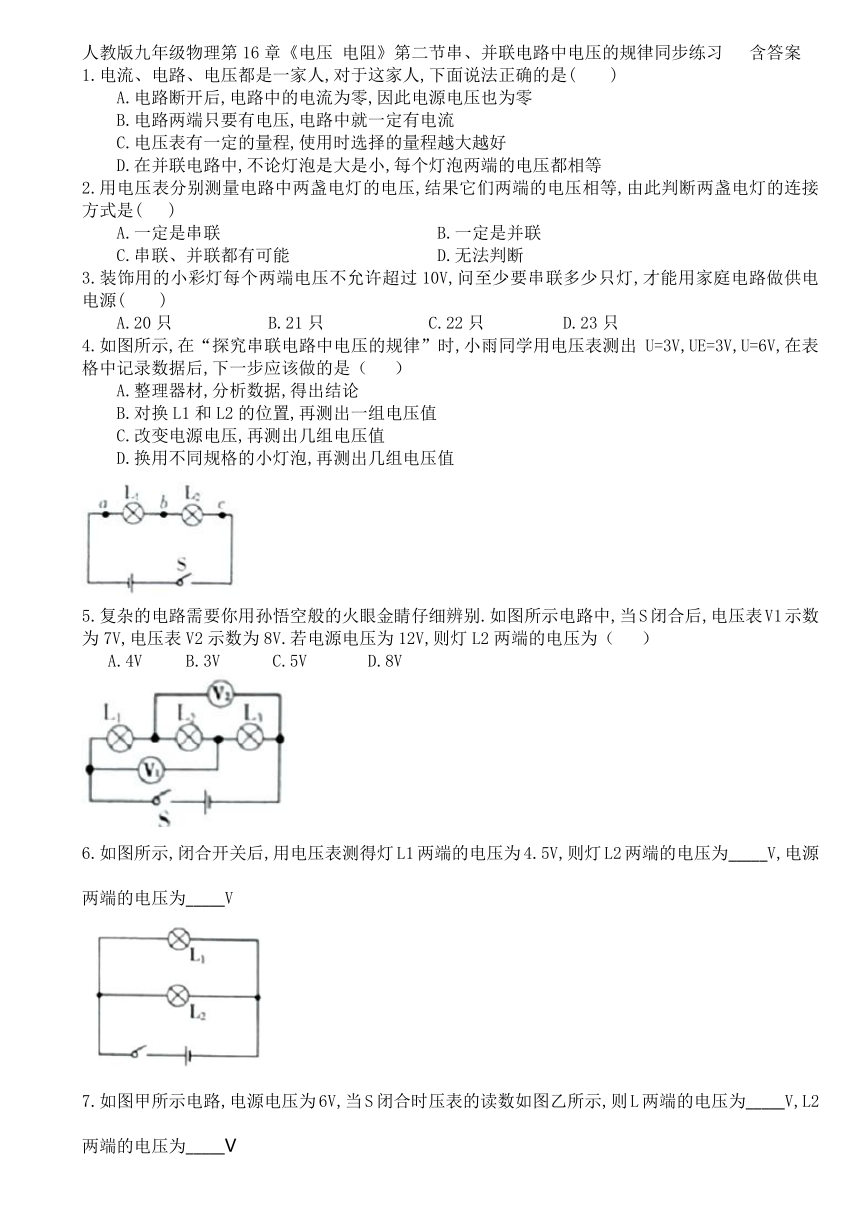

人教版九年级物理第16章《电压 电阻》第二节串、并联电路中电压的规律同步练习 含答案

人教版九年级物理第16章《电压
电阻》第二节串、并联电路中电压的规律同步练习
含答案
1.电流、电路、电压都是一家人,对于这家人,下面说法正确的是(
)
A.电路断开后,电路中的电流为零,因此电源电压也为零
B.电路两端只要有电压,电路中就一定有电流
C.电压表有一定的量程,使用时选择的量程越大越好
D.在并联电路中,不论灯泡是大是小,每个灯泡两端的电压都相等
2.用电压表分别测量电路中两盏电灯的电压,结果它们两端的电压相等,由此判断两盏电灯的连接方式是(
)
A.一定是串联
B.一定是并联
C.串联、并联都有可能
D.无法判断
3.装饰用的小彩灯每个两端电压不允许超过10V,问至少要串联多少只灯,才能用家庭电路做供电电源(
)
A.20只
B.21只
C.22只
D.23只
4.如图所示,在“探究串联电路中电压的规律”时,小雨同学用电压表测出
U=3V,UE=3V,U=6V,在表格中记录数据后,下一步应该做的是（
）
A.整理器材,分析数据,得出结论
B.对换L1和L2的位置,再测出一组电压值
C.改变电源电压,再测出几组电压值
D.换用不同规格的小灯泡,再测出几组电压值
5.复杂的电路需要你用孙悟空般的火眼金睛仔细辨别.如图所示电路中,当S闭合后,电压表V1示数为7V,电压表V2示数为8V.若电源电压为12V,则灯L2两端的电压为（
）
A.4V
B.3V
C.5V
D.8V
6.如图所示,闭合开关后,用电压表测得灯L1两端的电压为4.5V,则灯L2两端的电压为_____V,电源两端的电压为_____V

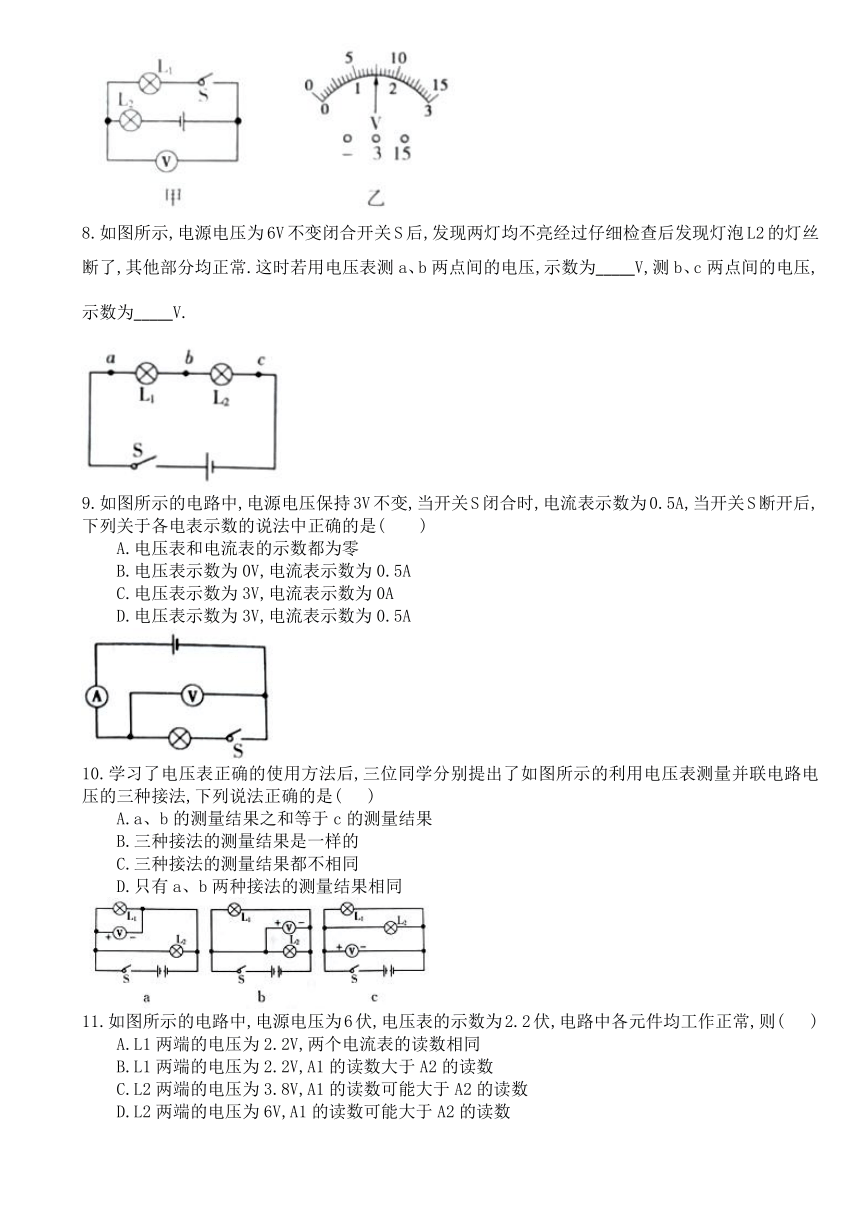

7.如图甲所示电路,电源电压为6V,当S闭合时压表的读数如图乙所示,则L两端的电压为_____V,L2两端的电压为_____V
8.如图所示,电源电压为6V不变闭合开关S后,发现两灯均不亮经过仔细检查后发现灯泡L2的灯丝断了,其他部分均正常.这时若用电压表测a、b两点间的电压,示数为_____V,测b、c两点间的电压,示数为_____V.
9.如图所示的电路中,电源电压保持3V不变,当开关S闭合时,电流表示数为0.5A,当开关S断开后,下列关于各电表示数的说法中正确的是(
)
A.电压表和电流表的示数都为零
B.电压表示数为0V,电流表示数为0.5A
C.电压表示数为3V,电流表示数为0A
D.电压表示数为3V,电流表示数为0.5A
10.学习了电压表正确的使用方法后,三位同学分别提出了如图所示的利用电压表测量并联电路电压的三种接法,下列说法正确的是(
)
A.a、b的测量结果之和等于c的测量结果
B.三种接法的测量结果是一样的
C.三种接法的测量结果都不相同
D.只有a、b两种接法的测量结果相同
11.如图所示的电路中,电源电压为6伏,电压表的示数为2.2伏,电路中各元件均工作正常,则(
)
A.L1两端的电压为2.2V,两个电流表的读数相同
B.L1两端的电压为2.2V,A1的读数大于A2的读数
C.L2两端的电压为3.8V,A1的读数可能大于A2的读数
D.L2两端的电压为6V,A1的读数可能大于A2的读数
12.(龙岩中考改编)图(a)所示电路,当闭合开关S后,两个电压表指针偏转均为图(b)所示,则灯泡L1和L2两端的电压分别为(
)
A.8
V
2
V
B.
10
V
2
V
C.2
V
8
V
D
.2
V
10
V
13.如图,电源电压不变,闭合开关电压表V1的示数为6V,电压表V2的示数为3.6V.那么下列说法中不正确的(
)
A.电源电压为6V
B.将电压表V2换成电流表,则L1亮,L2不亮
C.L1两端电压为2.4V
D.将电压表都换成电流表,则L1与L2并联
14.小华同学设计了如图所示的电路,闭合开关S后,电压表的示数将_____(填“变大”“变小”或“不变”).
15.(安徽中考)如图所示,电源电压保持不变,a是从电压表的负接线柱引出的导线接头a与b处相接时,电压表示数为6.0V;使a与b处断开,然后与c处
相接,闭合开关S后,电压表示数为4.5V,这时灯泡L2两端的电压为_____V
答案
D
C
C
D
B
4.5
4.5
1.5
4.5
0
6
C
B
A
A
D
变小
1.5
