人教版九年级物理第16章《电压 电阻》第四节变阻器同步练习 word版含答案

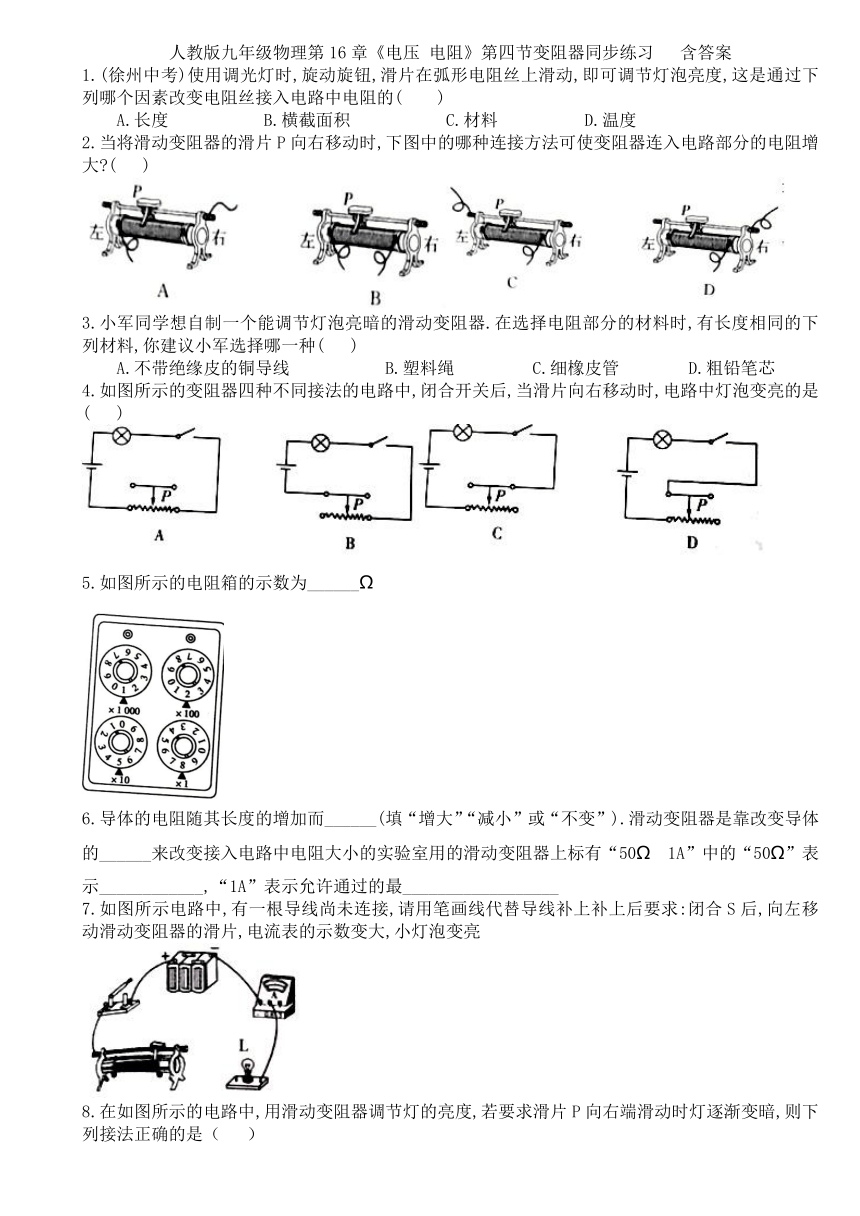

人教版九年级物理第16章《电压
电阻》第四节变阻器同步练习
含答案
1.(徐州中考)使用调光灯时,旋动旋钮,滑片在弧形电阻丝上滑动,即可调节灯泡亮度,这是通过下列哪个因素改变电阻丝接入电路中电阻的(
)
A.长度
B.横截面积
C.材料
D.温度
2.当将滑动变阻器的滑片P向右移动时,下图中的哪种连接方法可使变阻器连入电路部分的电阻增大?(
)
3.小军同学想自制一个能调节灯泡亮暗的滑动变阻器.在选择电阻部分的材料时,有长度相同的下列材料,你建议小军选择哪一种(
)
A.不带绝缘皮的铜导线
B.塑料绳
C.细橡皮管
D.粗铅笔芯
4.如图所示的变阻器四种不同接法的电路中,闭合开关后,当滑片向右移动时,电路中灯泡变亮的是(
)
5.如图所示的电阻箱的示数为______Ω
6.导体的电阻随其长度的增加而______(填“增大”“减小”或“不变”).滑动变阻器是靠改变导体的______来改变接入电路中电阻大小的实验室用的滑动变阻器上标有“50Ω
1A”中的“50Ω”表示____________,“1A”表示允许通过的最__________________
7.如图所示电路中,有一根导线尚未连接,请用笔画线代替导线补上补上后要求:闭合S后,向左移动滑动变阻器的滑片,电流表的示数变大,小灯泡变亮
8.在如图所示的电路中,用滑动变阻器调节灯的亮度,若要求滑片P向右端滑动时灯逐渐变暗,则下列接法正确的是（
）
A.M接C,N接B
B.M接A,N接B
C.M接C,N接D
D.接A,N接D
9.(多选)如图所示,电源电压不变,开关闭合后灯泡发光,且利用滑动变阻器能改变灯泡亮度的是(
)
10.在收音机等电器中,有一种叫电位器的变阻器.电位器的外形及其内部构造如图所示.图中A、B、C三个焊接点相当于变阻器的三个接线柱.使用电位器时,下列说法正确的是(
)
A.只把A和C接入电路,可以改变通过电位器的电流
B.只把A和B接入电路,无法改变通过电位器的电流
C.将A、B接入电路同一点,C接电路另一点,可以改变通过电位器的电流
D.将B、C两点接入电路,当滑片顺时针旋动时,电位器接入电路电阻变大
11.用笔画线代替导线,将图中元件连接成电路,要求:向右移动滑片,灯泡变亮
12.如图所示,是大型电子地磅的电路图.当称重物时在压力作用下滑片P向______端滑动,变阻器连入电路的电阻______(填“变大”“不变”或“变小”,下同),电流表(重量表)的示数将______
13.有一种自动测定油箱内油面高度的装置如图所示油量表是由电流表改装而浮成的,R是滑动变阻器,它的金属滑片是杠杆的一端.从油量表指针所指的刻度,就可以知道油箱内油面的高度或存油量,请简要说明它的工作原理
如图所示的各种电路,同种元件的参数均相等能利用滑动变阻器调节电灯从亮到熄灭的电路是(
)
答案
A
A
D
B
1258
增大
长度
最大阻值为50Ω
允许通过的最大电流是1A
略
A
AB
C
略
下
变小
变大
略
D
