13.5 测量电压

(共40张PPT)
四、电压和电压表
的使用

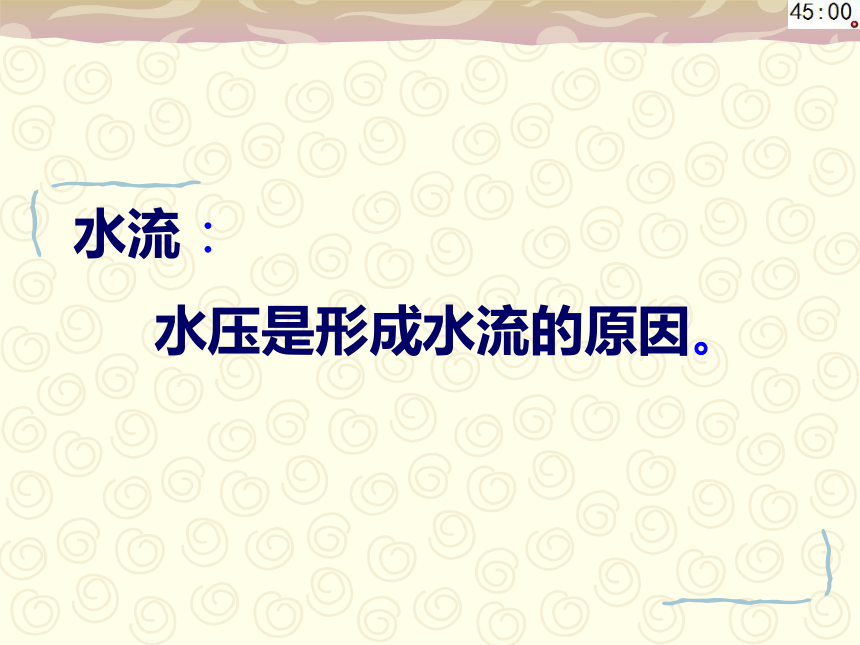

水流：
水压是形成水流的原因。

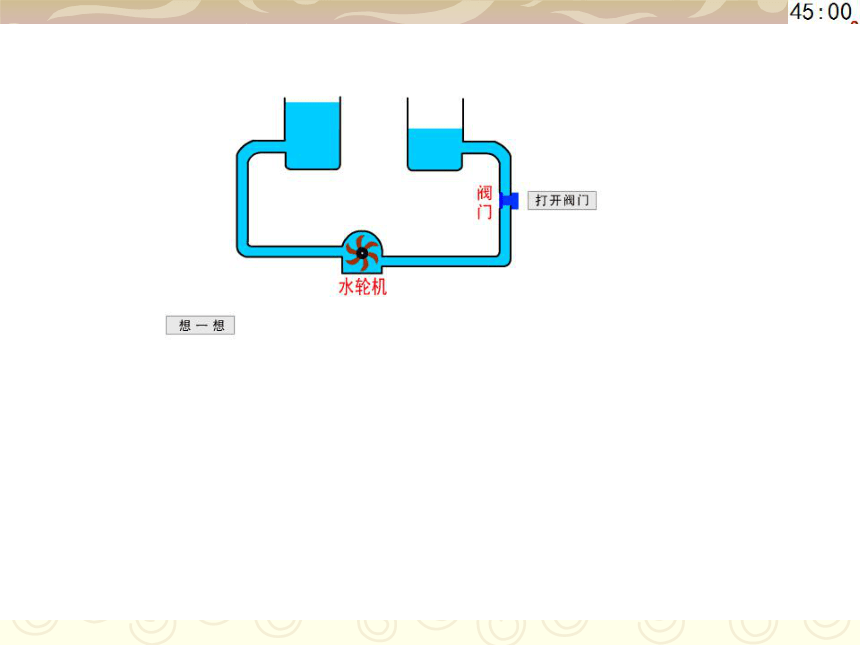

水和电有很多相似之处，水压是形成水流的原因，那么什么是形成电流的原因呢？
2、电流：
　　电压是形成电流的原因。

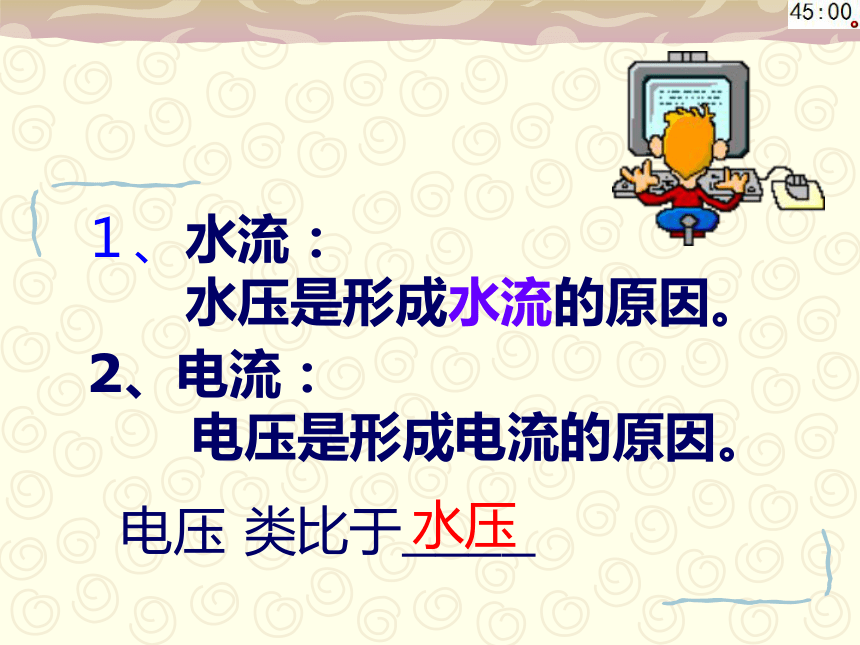

１、水流：
　　水压是形成水流的原因。
电压 类比于____
水压

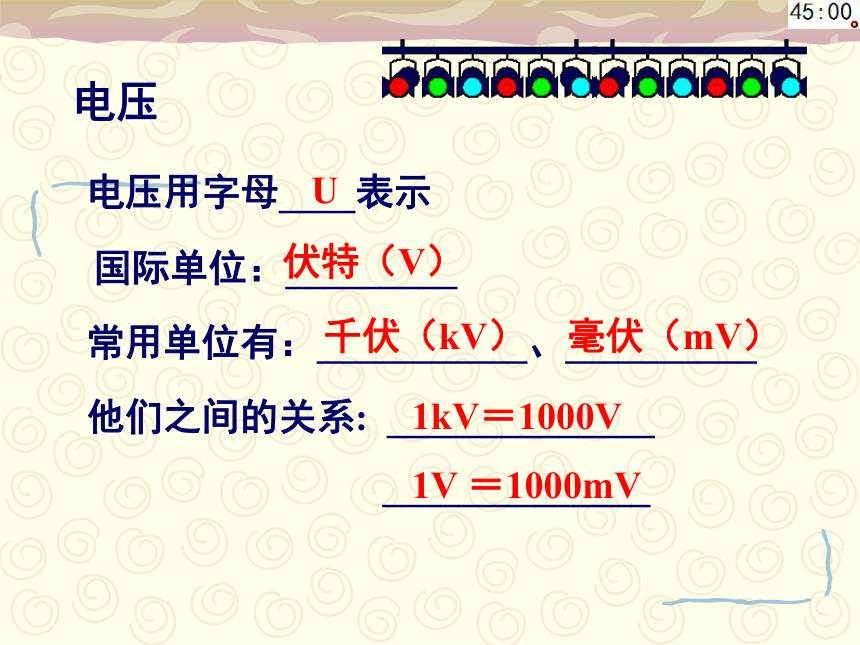

电压
电压用字母____表示
常用单位有：___________、__________
国际单位：_________
U
伏特（V）
千伏（kV）
毫伏（mV）
他们之间的关系: ______________
______________
1kV＝1000V
1V ＝1000mV

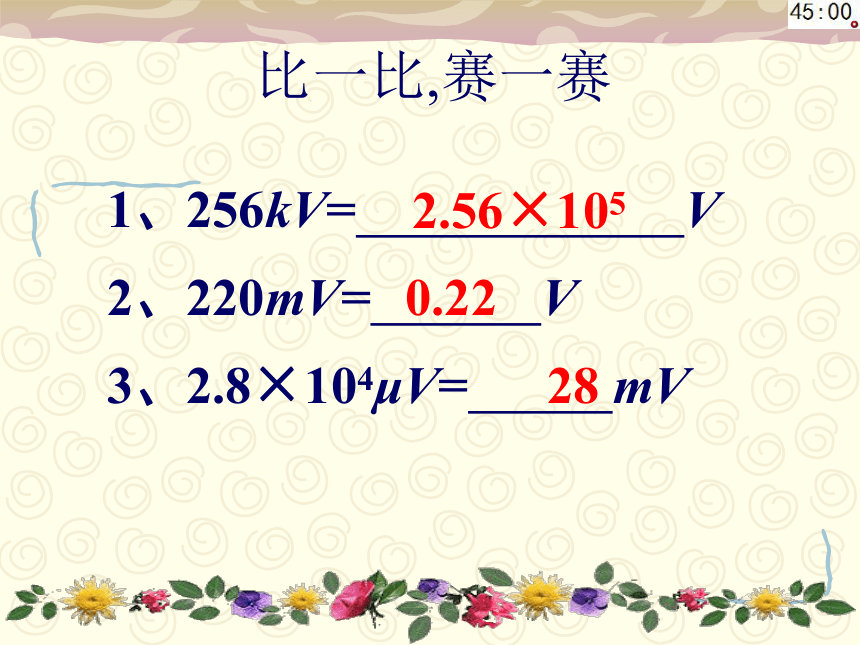

比一比,赛一赛
1、256kV= V
2、220mV= V
3、2.8×104μV= mV
2.56×105
0.22
28

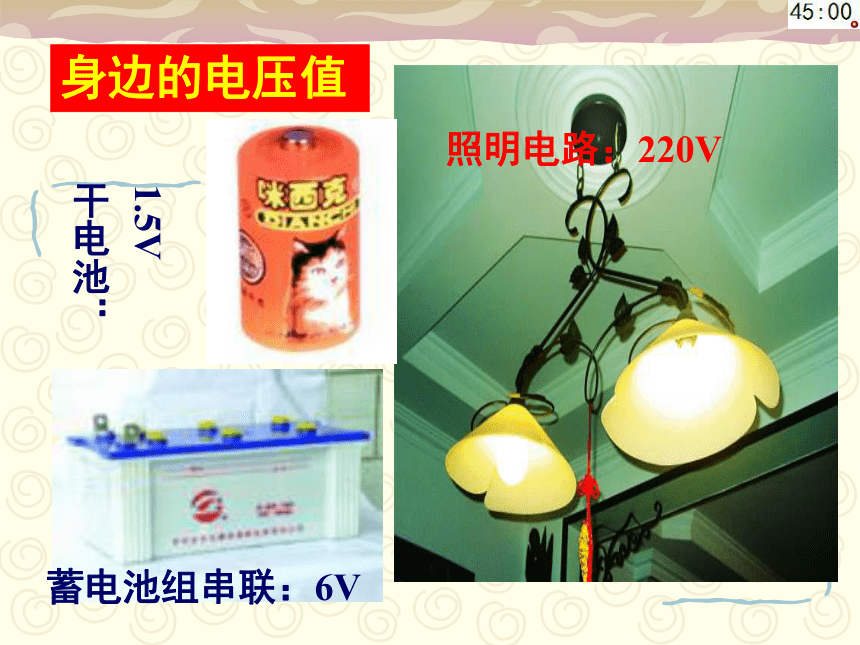

身边的电压值
照明电路：220V
蓄电池组串联：6V
干电池：
1.5V

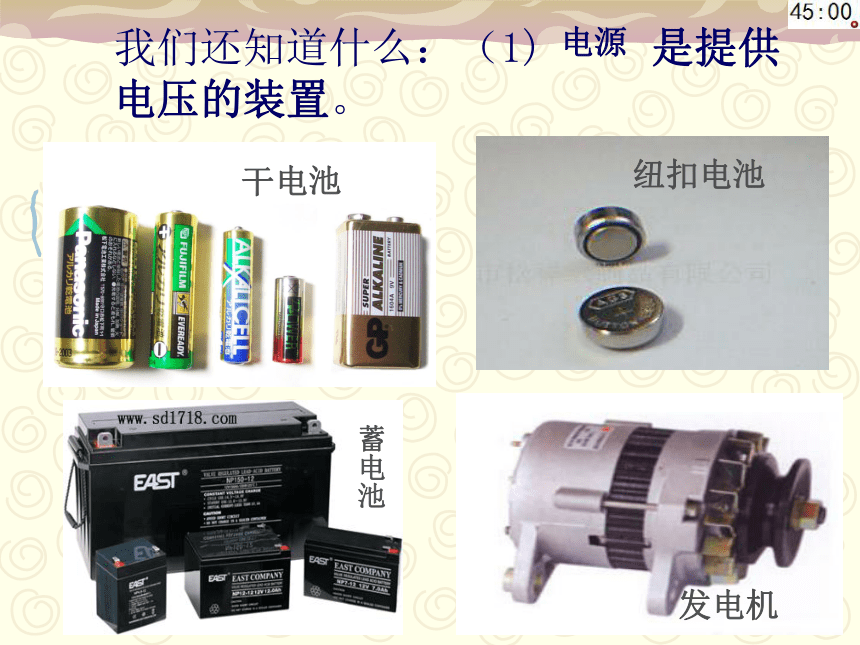

我们还知道什么：（1) 是提供电压的装置。
发电机
干电池
纽扣电池
蓄电池
电源
身边的电压值
产生闪电时的电压：104～109V
大型发电机：1.5×104V
电鳐的模样很怪,扁平身子,头和胸连在一起，浑身光滑无鳞，电鳐凭着自己的“电武器”，能随意放电，在海洋里几乎是无敌的,能产生200伏特以上的电压。
人如果不小心踩着海底的电鳐时，它放出的电足够将一个成年人电倒。
你知道了吗
1、在 的作用下，电荷定向移动形成电流。
2、电压的表示符号 国际单位是 用字母 表示 。
3、（1）对人体的安全电压是 伏
（2）一节干电池的电压是 伏= 毫伏
（3）我国家庭电路的电压是 伏= 千伏
电压
U
伏特
V
≤36
1.5
1500
0.22
220
观察电压表
电压表：
外观
接线柱
量程
分度值
观察与思考：
电路两端的电压可以用电压表测量，那么：
1、电压表有几个接线柱？各标有什么符号或数字？它们分别表示什么意思？
2、电压表有几个量程？对于不同的量程，刻度盘上的分度值各是多少？
想一想：
１、如果把标有“-”的接线柱和标有“３”的接线柱接到电路中，则表示选用_______的量程.读数时,应以刻度盘______的刻度为准,电压表的分度值为______
0～3V
下方
0.1V
二.电压的测量——电压表
0.9伏
4.5伏
11.5伏
2.3伏
2.3伏
1.4伏

3、将下图中的元件连接起来（用铅笔画线表示导线），其中灯泡L1和L2串联，电压表V1测L1两端的电压，V2测L1与L2串联后的总电压，并画出电路图。
V1
V2
L1
L2
L1
L2
V1
V2
想一想：
2、如果把标有“-”的接线柱和标有“15”的接线柱接到电路中，则表示选用_______的量程.读数时,应以刻度盘______的刻度为准,电压表的分度值为______
0～15V
上方
0.5V
电压表的使用方法是什么？电压表在使用时应注意哪些问题？
电压表的使用方法：
1、较零：检查电压表的指针是否对准零刻度
线，如有偏差，进行较正。
2、并联：电压表必须并联在待测电路的两端，
应使电流从标有“3” 或“15”接线柱流入电流表，从“－”接线柱流出。
3、被测电压的大小不能超出电压表量程。一
般先试用大量程，如电压表的示数在小量程范围内，则改用小量程。
想一想：
电压表、电流表在使用上有哪些相同点和不同点？
电压表与电流表(相同点)
1、使用前都要较零。
2、电流必须从电流从标有数字的接线柱流入，从“－”接线柱流出。
3、被测电流或电压的大小都不能超出电表的量程。
电压表与电流表(不同点)
自制水果电池
(如图)测量串联电路中L1两端的电压
+
-
下列说法中正确是（ ）
A.电路两端有电压，电路中就一定有持续的电流
B.导体中有大量的自由电荷，只要构成通路，导体中就会有电流
C.电压是电路中形成电流的原因
D.电路中有电流不一定有电压
C
如图，小琦用电压表测量灯泡L1两端的电压，为了继续测量灯泡L2两端的电压，她把电压表的左侧接线柱拆开，接到了C点处，这种做法正确吗？为什么？
思考
－
＋
不正确，因为接到后电压表的正负接线柱就接反了。
如图所示，要使电压表测灯L2两端的电压，正确的电路图是（ ）
D
在图所示电路中，开关闭合后，会出现的后果是（ ）
A.电流表与电压表被烧坏
B.电流表与电压表都不会被烧坏
C.只有电压表会被烧坏
D.只有电流表会被烧坏
D
如图所示，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是 ( )
A. ①是电流表，②和③是电压表；
B. ①和③是电压表，②是电流表；
C. ①和②是电流表，③是电压表；
D. ①②和③都是电流表
B
如图所示，当接通开关S后，发现电流表指针偏转，电压表指针不动，则故障可能是（ ）
A．L1的灯丝断了 B．L2的灯丝断了
C．L1的接线短路 D．L2的接线短路
C
如图，小铭连接了电路准备测量左边一只灯发光时两端的电压。电路有错吗？
有错误，电压表测的是电源电压
