13.3 连接串联和并联电路

(共36张PPT)

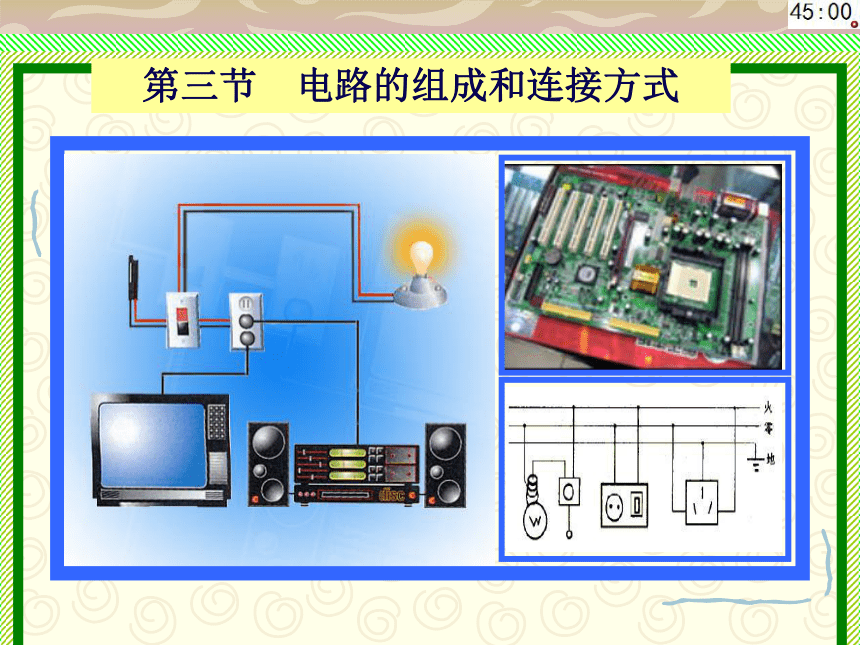

第三节 电路的组成和连接方式

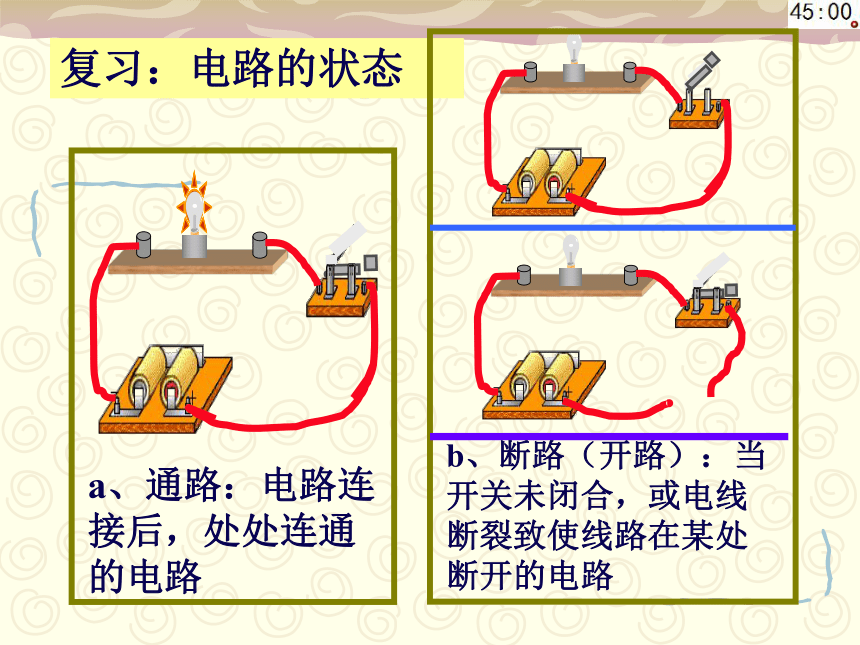

复习：电路的状态
a、通路：电路连接后，处处连通的电路
b、断路（开路）：当开关未闭合，或电线断裂致使线路在某处断开的电路
复习：电路的状态
a、通路：电路连接后，处处连通的电路
b、断路（开路）：当开关未闭合，或电线断裂致使线路在某处断开的电路
复习：电路的状态
a、通路：电路连接后，处处连通的电路
b、断路（开路）：当开关未闭合，或电线断裂致使线路在某处断开的电路

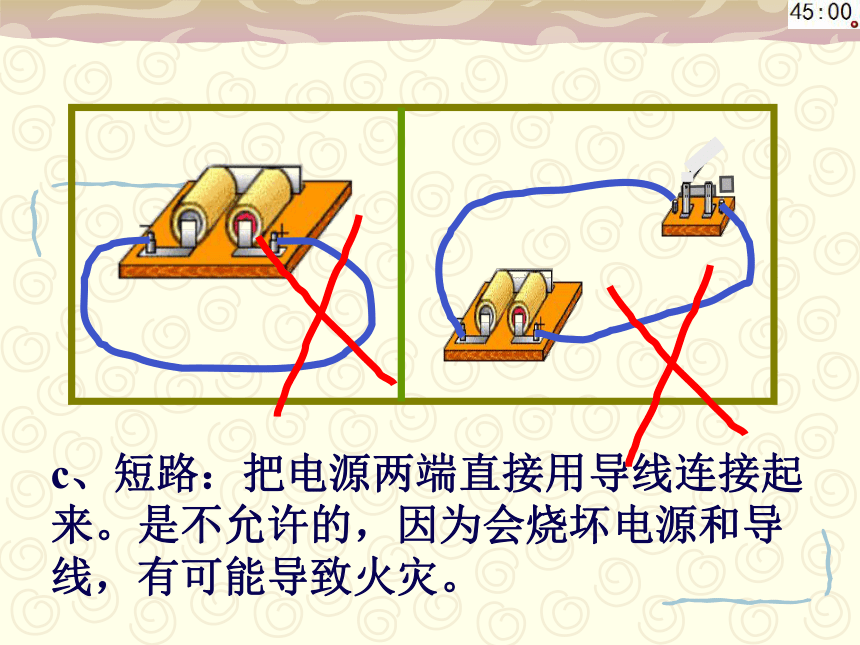

c、短路：把电源两端直接用导线连接起来。是不允许的，因为会烧坏电源和导线，有可能导致火灾。

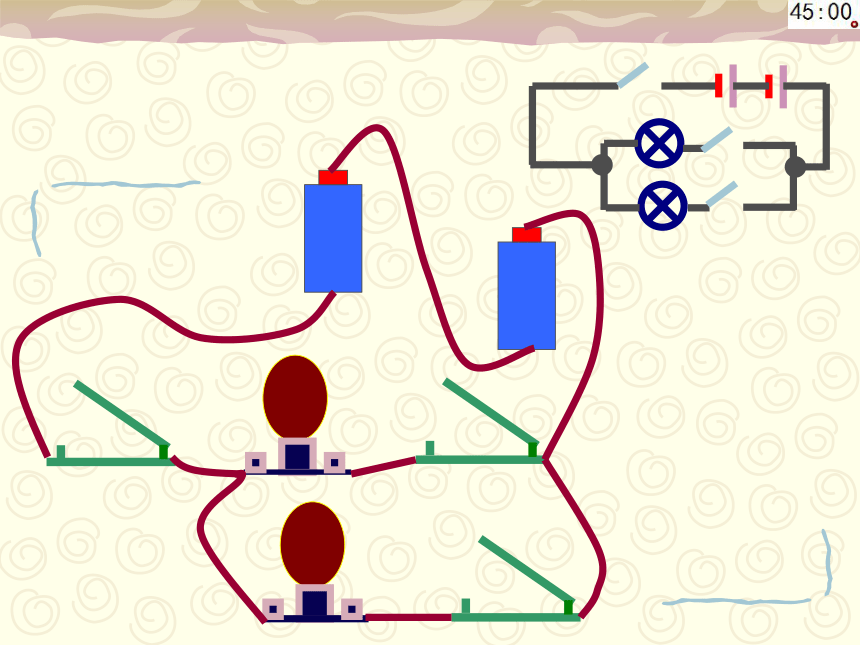

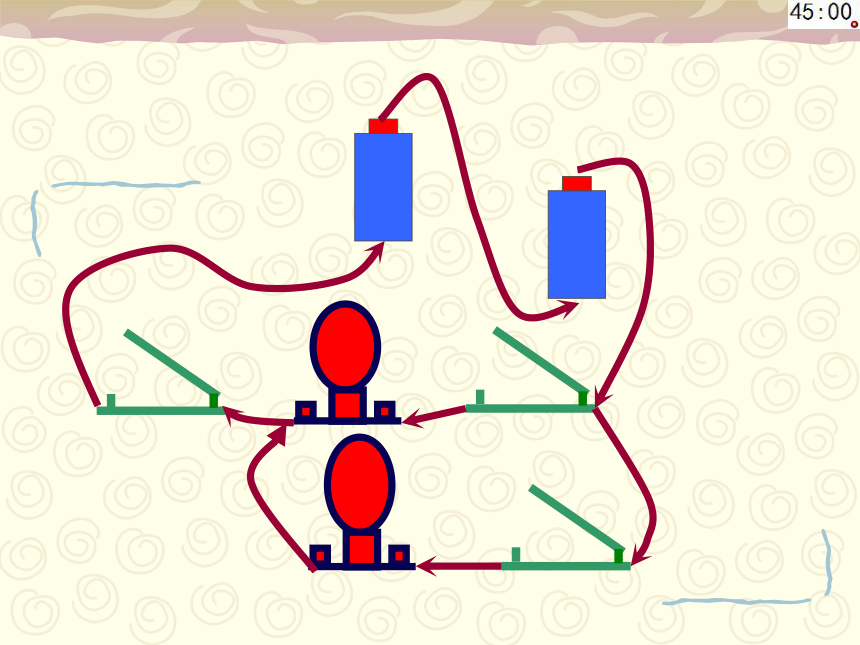

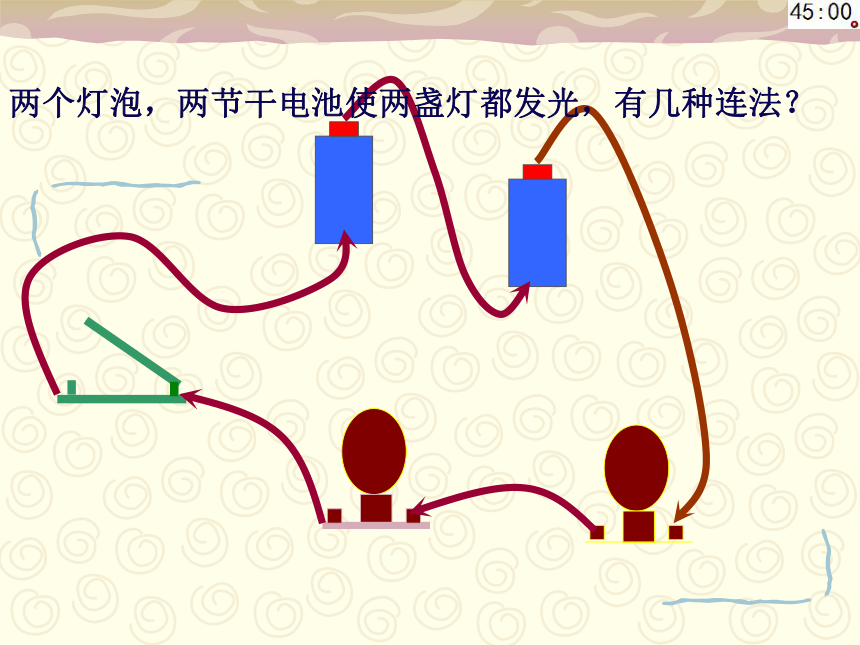

两个灯泡，两节干电池使两盏灯都发光，有几种连法？

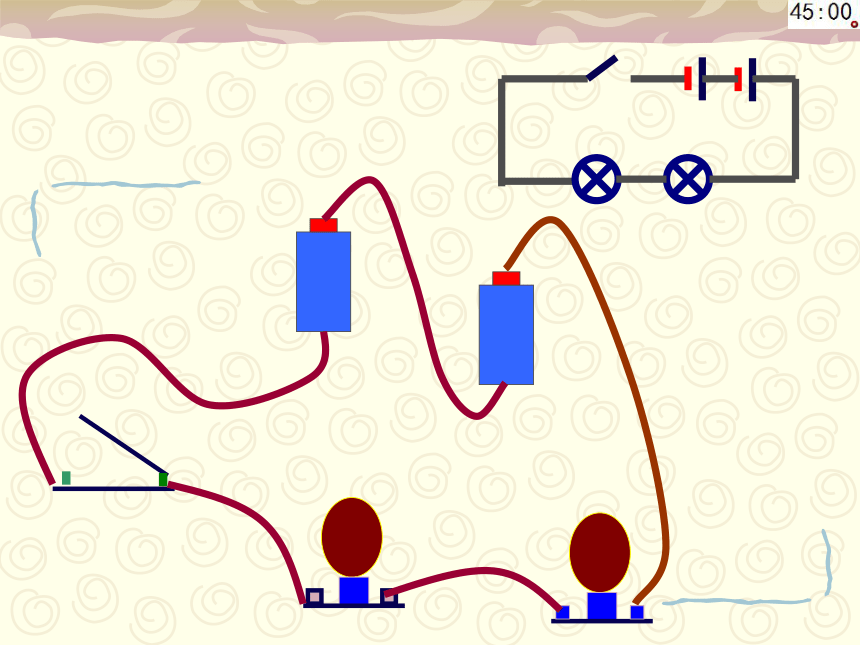

实物图与电路图

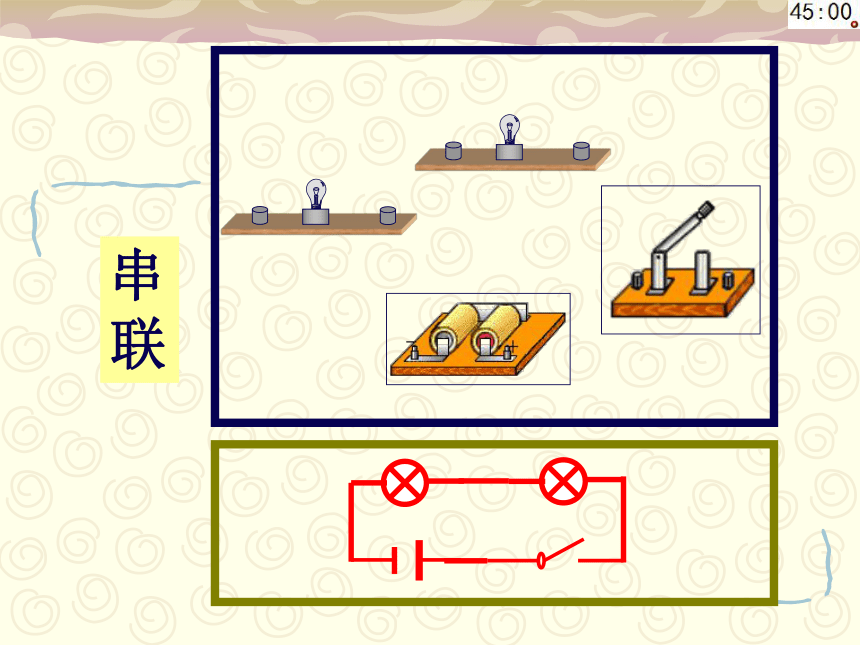

串联

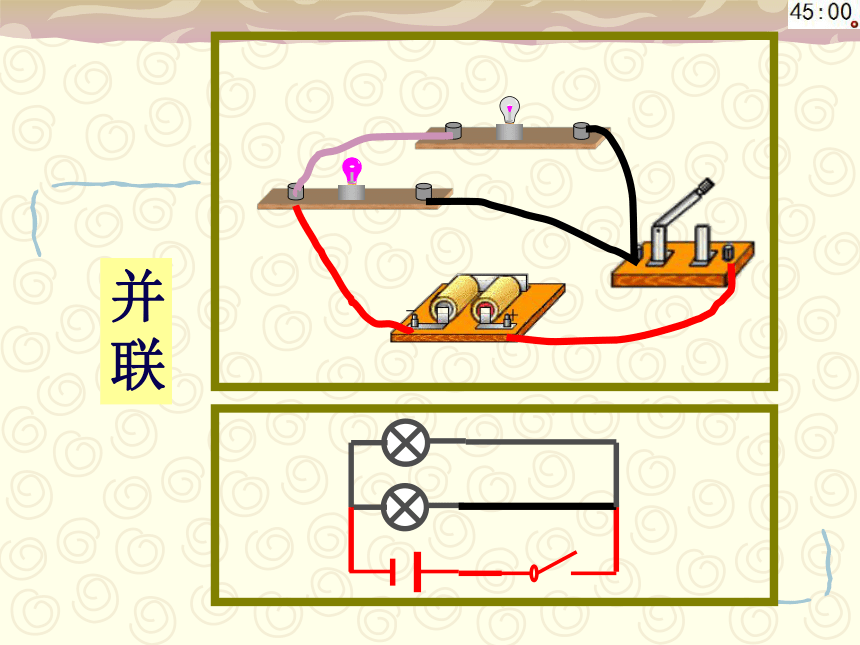

并联
串联和并联
两种画法




头、尾：电流流进的即为头，流出即为尾。
头尾相连，逐个顺次连接
头头相连，并列连接在两点之间
L1
L2
L1
L2
头
尾
头
尾
头
尾
头
尾
设计电路图
连
接
特
点
串联 电路
并联 电路

开关控制整个电路，开关位置对它的控制作用没有影响。
干路开关控制整个电路，支路开关只控制它所在的那条支路。
只有一条路径，一条回路。
有多条支路，多个回路。
电流路径
（ 串联 ）电路
（ 并联 ）电路
开关作用
节点
串联电路
并联电路
用电器间是否相互干扰
各用电器互相干扰，若其中一个断开，其他用电器无法工作。
各用电器互不干扰，若其中一个断开，其他用电器照常工作。
电路 电路图 连接特点 电流路径 开关的作用 用电器工作情况
串联 首尾相连 只有一条通路 控制所有用电器 互相影响
并联 首尾相连尾尾相连 若干条通路 干路开关控制所有用电器，支路开关只控制它所在支路用电器 互不影响
串、并联电路总结
L1
L2
S
L1
L2
S
复习一下
生活中的电路
装饰用的小彩灯
装点高大建筑物的灯泡
家庭中的电灯、电视机等
教室里的日光灯
公路上的路灯
开关和用电器
节日小彩灯的连接
动手动脑学物理：
1. 如果电路中有两个用电器,下列说法中正确的是:[ ]
A. 闭合开关S后,亮灯同时亮的一定是串联.
B. 闭合开关S后,亮灯同时亮的一定是并联.
C. 闭合开关S后,亮灯同时亮的可能是并联,也可能是串联.
D. 条件不足,无法判定.
答案: C （只有答案C全面）
2、找出下面电路连接图中的错误和不足。
甲[分析]
乙[分析]
丙[分析]
L2
L1
L2
L1
L1
L2
2、找出下面电路连接图中的错误和不足。
甲[分析]
乙[分析]
丙[分析]
甲：电路为短路，电路虽有用电器
但没有接入电路。
L2
L1
L2
L1
L1
L2
2、找出下面电路连接图中的错误和不足。
甲[分析]
乙[分析]
丙[分析]
乙：电路中L2没有接入电路中，
造成L2部分断路。
L2
L1
L2
L1
L1
L2
2、找出下面电路连接图中的错误和不足。
甲[分析]
乙[分析]
丙[分析]
丙：电路虽然连接对了，但由于
导线交叉易造成混乱。
L2
L1
L2
L1
L1
L2
3、如下图所示的电路叫 电路,图中开关S1用来控制 ,开关S2用来控制 ,而开关S接在 路中,它可以同时控制 .在图中用铅笔标出电路中的电流方向.(开关都闭合后).
干
并联
L1
L2
L1、L2
S
S1
S2
L1
L2
电路练习之一
电路练习之一
电路练习之一
电路练习之一
电路练习之一
电路练习之一
