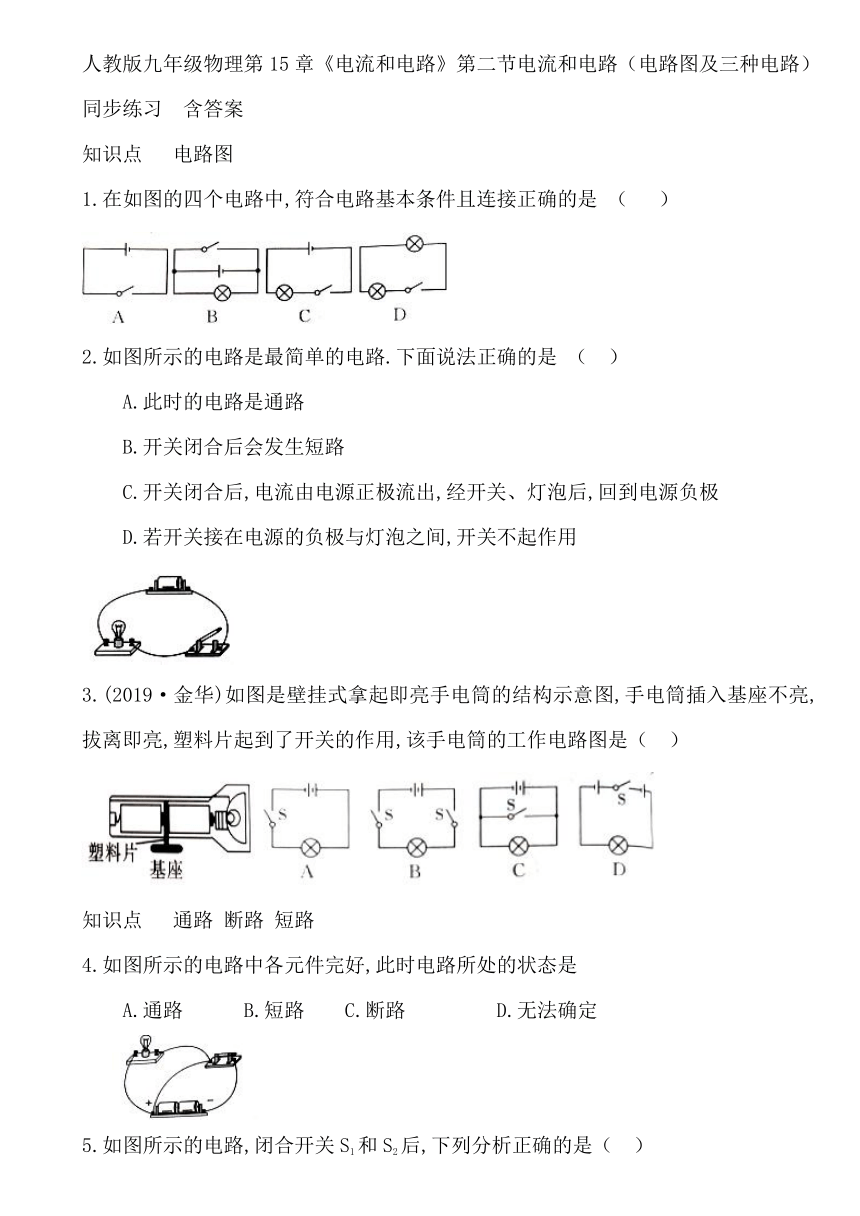

人教版九年级物理第15章《电流和电路》第二节电流和电路（电路图及三种电路）同步练习 word版含答案

人教版九年级物理第15章《电流和电路》第二节电流和电路（电路图及三种电路）同步练习
含答案
知识点
电路图
1.在如图的四个电路中,符合电路基本条件且连接正确的是
（
）
2.如图所示的电路是最简单的电路.下面说法正确的是
（
）
A.此时的电路是通路
B.开关闭合后会发生短路
C.开关闭合后,电流由电源正极流出,经开关、灯泡后,回到电源负极
D.若开关接在电源的负极与灯泡之间,开关不起作用
3.(2019·金华)如图是壁挂式拿起即亮手电筒的结构示意图,手电筒插入基座不亮,拔离即亮,塑料片起到了开关的作用,该手电筒的工作电路图是（
）
知识点
通路
断路
短路
4.如图所示的电路中各元件完好,此时电路所处的状态是
A.通路
B.短路
C.断路
D.无法确定

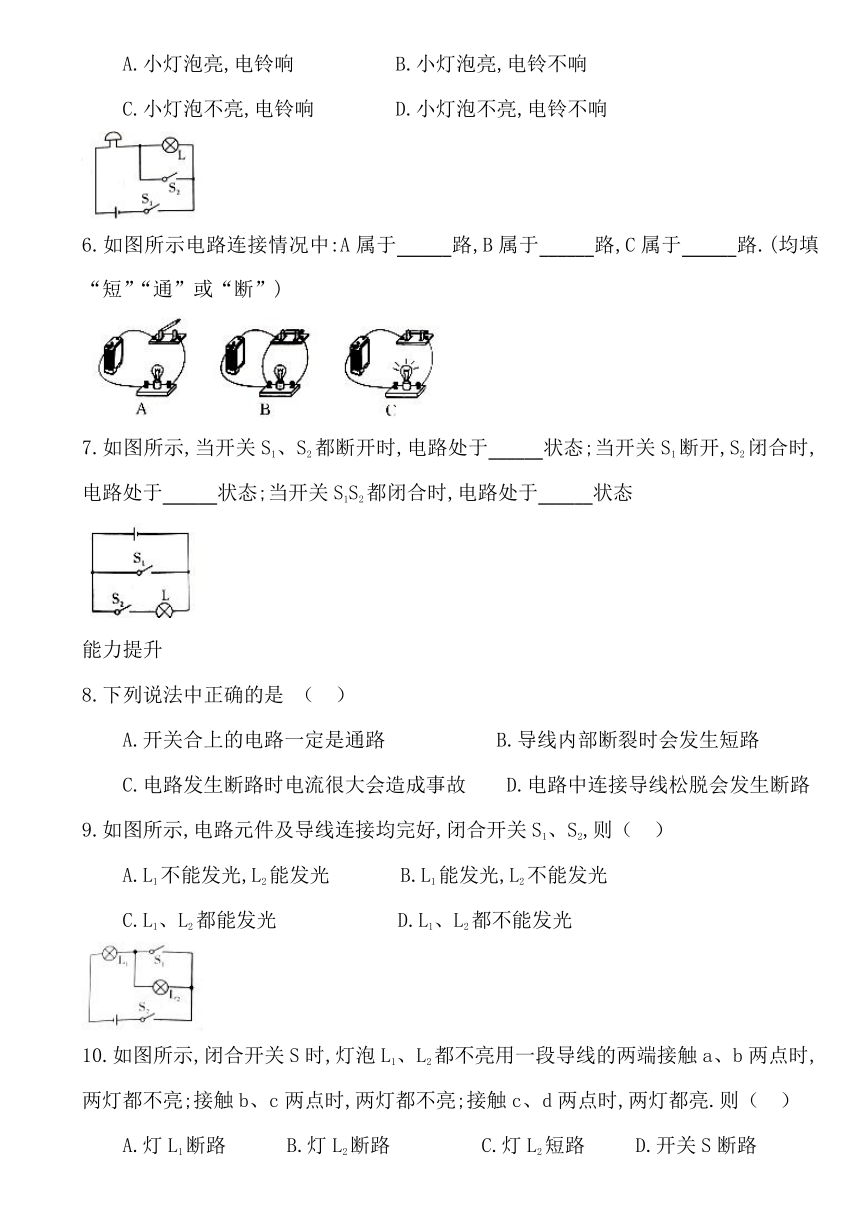

5.如图所示的电路,闭合开关S1和S2后,下列分析正确的是（
）
A.小灯泡亮,电铃响
B.小灯泡亮,电铃不响
C.小灯泡不亮,电铃响
D.小灯泡不亮,电铃不响
6.如图所示电路连接情况中:A属于______路,B属于______路,C属于______路.(均填“短”“通”或“断”)
7.如图所示,当开关S1、S2都断开时,电路处于______状态;当开关S1断开,S2闭合时,电路处于______状态;当开关S1S2都闭合时,电路处于______状态
能力提升
8.下列说法中正确的是
（
）
A.开关合上的电路一定是通路
B.导线内部断裂时会发生短路
C.电路发生断路时电流很大会造成事故
D.电路中连接导线松脱会发生断路
9.如图所示,电路元件及导线连接均完好,闭合开关S1、S2,则（
）
A.L1不能发光,L2能发光
B.L1能发光,L2不能发光
C.L1、L2都能发光
D.L1、L2都不能发光
10.如图所示,闭合开关S时,灯泡L1、L2都不亮用一段导线的两端接触a、b两点时,两灯都不亮;接触b、c两点时,两灯都不亮;接触c、d两点时,两灯都亮.则（
）
A.灯L1断路
B.灯L2断路
C.灯L2短路
D.开关S断路
11.如图是某品牌榨汁机,为保障安,该榨汁机设置了双重开关电源杯体开关S和安全开关S2.当杯体倒主机扣在主机上时,S2自动闭合,此时再闭合S1,电动机才能启动,开始榨汁,下列电路图符合上述要求的是（
）
12.小明在使用手电筒时发现小灯泡不亮,进行检修前,他对造成该现象的直接原因进行了以下几种判断,其中不可能的是（
）
A.开关处出现短路
B.小灯泡灯丝断了
C.小灯泡接触不良
D.电池电能耗尽
13.如图所示的电路中,只闭合开关S1时,灯L1______,灯L2______;只闭合开关S2时灯L1______,灯L2______，只闭合开关S3时,灯L1______,灯L2______(均填“亮”或“不亮”);如果同时闭合开关S1、S2、S3,电路将发生______
14.根据实物图在右边虚线框内画出相应的电路
15.恐怖分子在公共场所安装了定时炸弹,其引爆装置如图所示.起爆前定时开关S是闭合的,当设定起器指示灯爆时间一到,定时开关S会自动断开.为使引爆装置停止工作,拆弹专家应在图中______(填“a”或“b”)处剪断导线.拆除前起爆器上______（填“有”或“没有”)电流通过
答案
C
C
D
B
C
断
短
通
断路
通路
短路
D
B
D
C
A
不亮
亮
亮
亮
亮
不亮
短路
略
a
没有
