沪科版九年级物理课件：15.1《电阻和变阻器》（共26张PPT）

(共26张PPT)

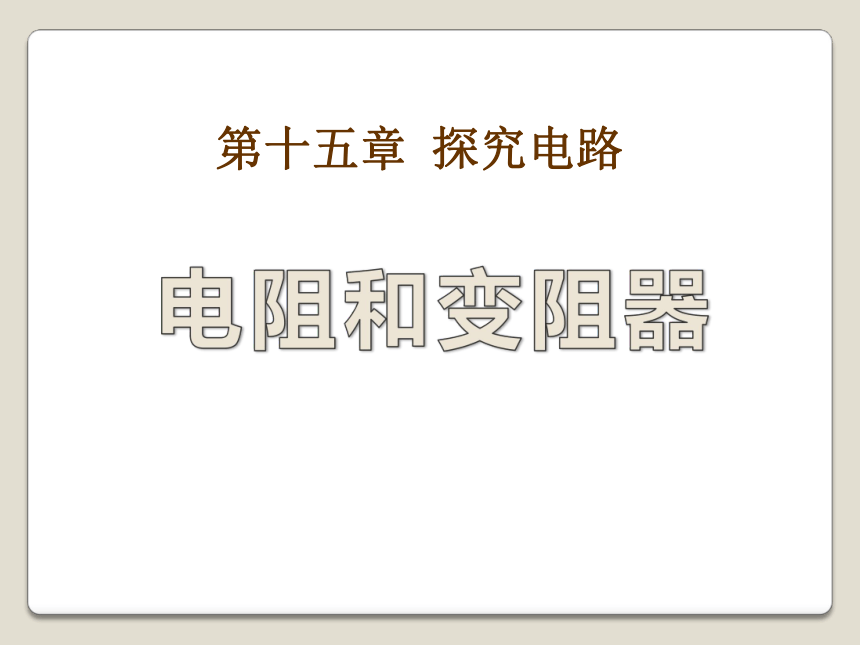

第十五章
探究电路　
电阻和变阻器
电阻

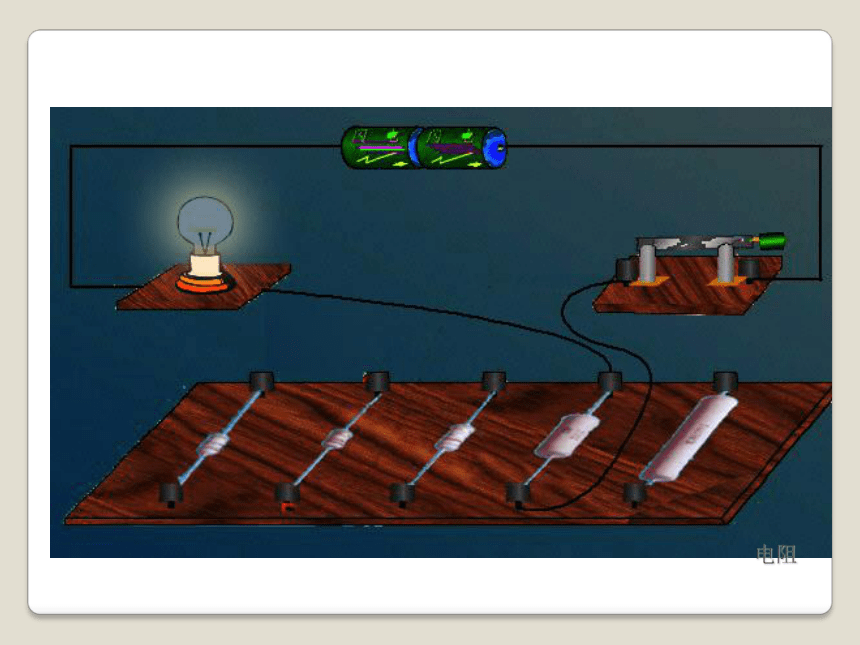

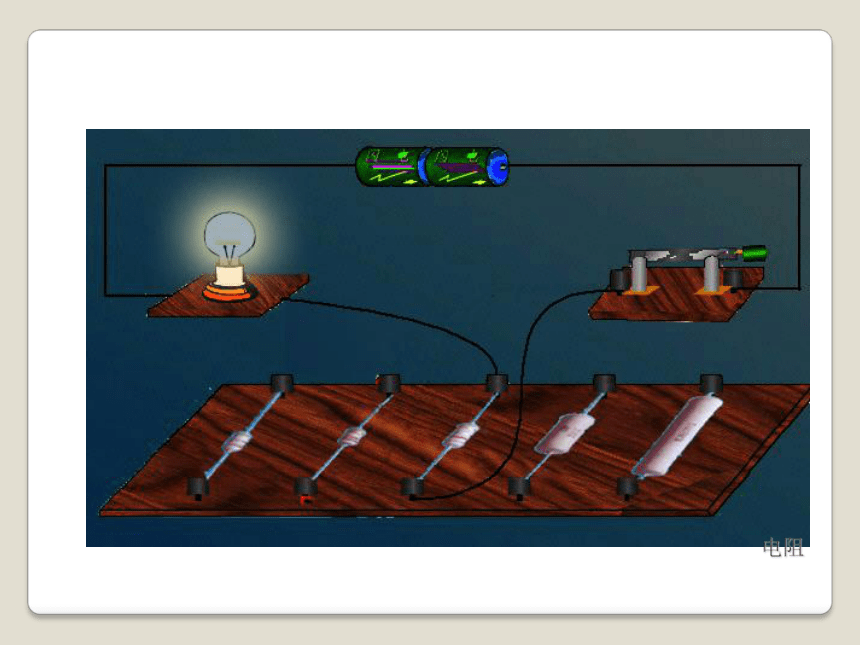

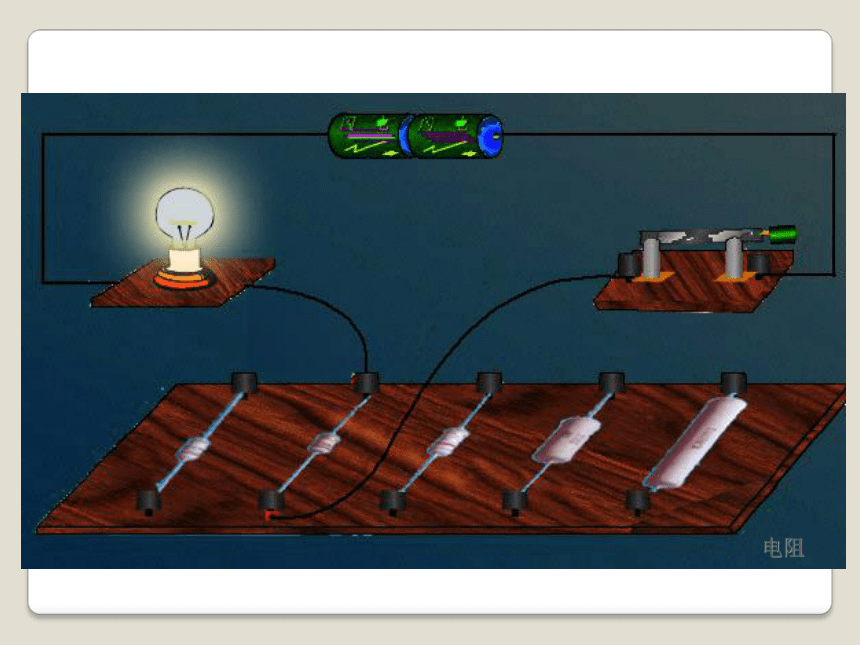

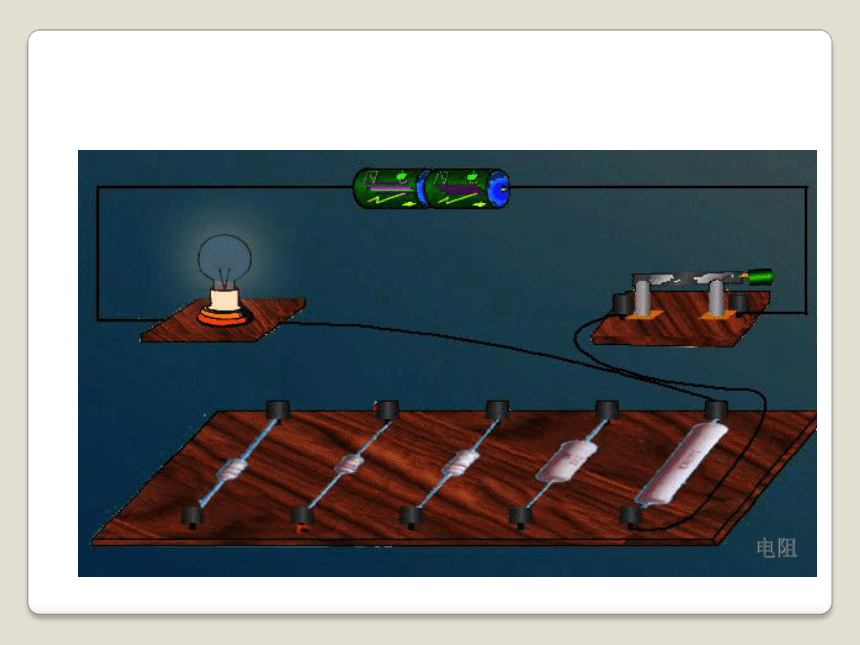

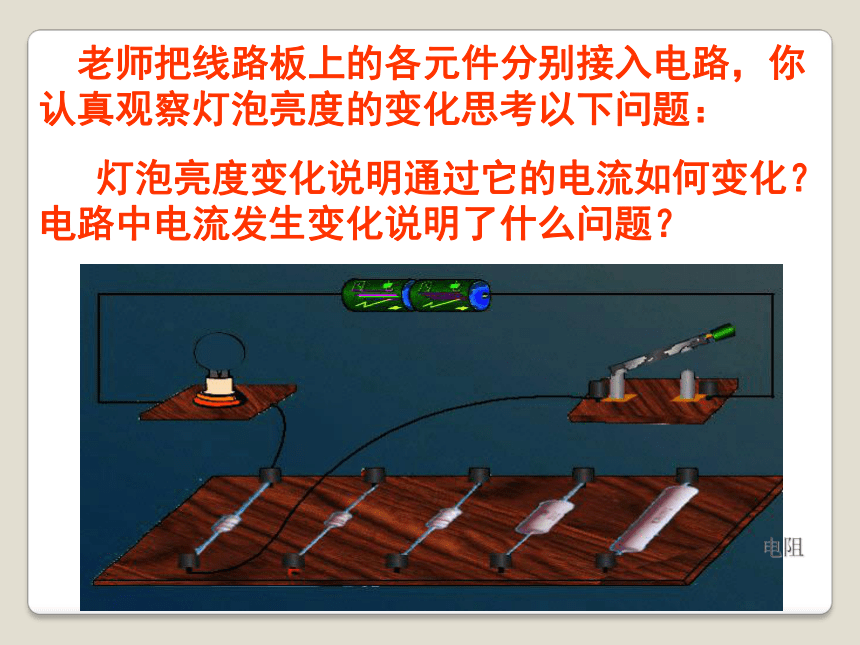

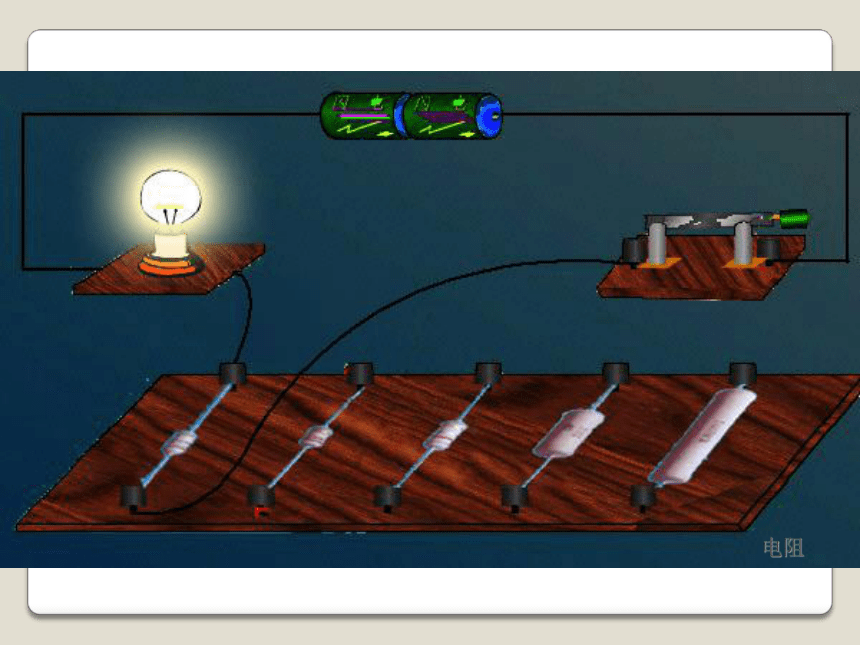

老师把线路板上的各元件分别接入电路，你认真观察灯泡亮度的变化思考以下问题：
灯泡亮度变化说明通过它的电流如何变化？电路中电流发生变化说明了什么问题？
电阻
电阻
电阻
电阻
电阻
归纳:
各个元件都能导电，但导电的性能不一样，任何事物都具有两面性，导体也一样，在导电的同时，又对电流产生阻碍作用。
PPT模板：www.1ppt.com/moban/
PPT素材：www.1ppt.com/sucai/
PPT背景：www.1ppt.com/beijing/
PPT图表：www.1ppt.com/tubiao/
PPT下载：www.1ppt.com/xiazai/
PPT教程：
www.1ppt.com/powerpoint/
资料下载：www.1ppt.com/ziliao/
范文下载：www.1ppt.com/fanwen/
试卷下载：www.1ppt.com/shiti/
教案下载：www.1ppt.com/jiaoan/
PPT论坛：www.1ppt.cn
PPT课件：www.1ppt.com/kejian/
语文课件：www.1ppt.com/kejian/yuwen/
数学课件：www.1ppt.com/kejian/shuxue/
英语课件：www.1ppt.com/kejian/yingyu/
美术课件：www.1ppt.com/kejian/meishu/
科学课件：www.1ppt.com/kejian/kexue/
物理课件：www.1ppt.com/kejian/wuli/
化学课件：www.1ppt.com/kejian/huaxue/
生物课件：www.1ppt.com/kejian/shengwu/
地理课件：www.1ppt.com/kejian/dili/
历史课件：www.1ppt.com/kejian/lishi/

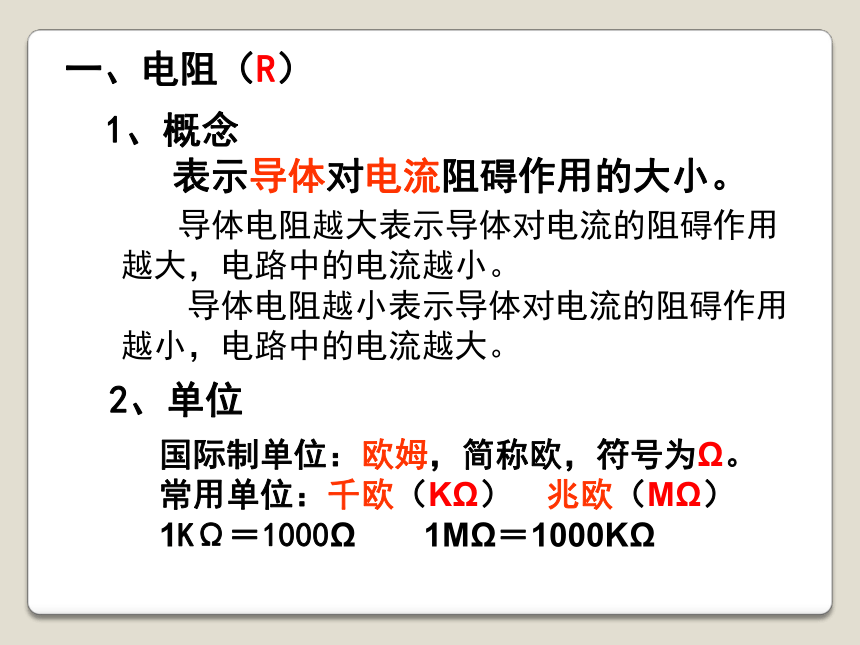

一、电阻（R）
1、概念
　　表示导体对电流阻碍作用的大小。
　　导体电阻越大表示导体对电流的阻碍作用越大，电路中的电流越小。
　　导体电阻越小表示导体对电流的阻碍作用越小，电路中的电流越大。
2、单位
国际制单位：欧姆，简称欧，符号为Ω。
常用单位：千欧（KΩ）　兆欧（MΩ）
1KΩ＝1000Ω　　1MΩ＝1000KΩ
3、应用
　　具有一定电阻值的元件—电阻器，简称电阻。符号为　　　　。
作用：用来调节电路中的电流和电压。
常见用电器
电阻R/
Ω
白炽电灯(15W)
3227
白炽电灯(60W)
807
电熨斗(600W)
80.7
电烤箱(900W)
54
电炉(1000W)
48.4
常见用电器正常工作时的电阻阻值
可以看出家用电器的功率越大其电阻也就越小。
二、探究实验
提出问题：决定电阻大小的因素有哪些？
猜想：电阻可能跟导体的材料有关；还可能与
导体的横截面积、长短有关；也许与温度有关。
观察图片，图中铜线和铝线的电阻不同，是两段导线在什么方面存在差异造成的呢？
利用控制变量的方法去研究每一个因素对电阻大
小的影响
制定计划与设计实验：
1、在实验中采用什么方法去研究？
2、在实验中怎样探知电阻的大小？
用电流表测量通过导体电流的大小进行比较，同时保持电路的电压不变。
进行实验与收集证据
在本研究中应该控制导体的_______和_______不变,再研究当导体的横截面积发生变化时,导体电阻的变化情况.
材料
长度
设计实验方案
导线代号
材料
长度（m)
截面积（mm2）
电流
?
?
电阻
?
?
探究电阻的大小与横截面积的关系
2
4
0.5
1
相?
同（镍铬）
相?
同
(1m）
实验结论：
当导体的材料﹑长度相同时，横截面积越大，电阻越小。
小
小
大
大
在本研究中应该控制导体的______和_______
不变,再研究当导体的长度发生变化时,导体电阻的变化情况.
材料
横截面积
导线代号
材料
长度（m）
横截面积(mm2)
电流
?
?
电阻
?
?
设计实验方案
探究电阻的大小与长度的关系
2
3
1
0.5
相?
同（镍铬）
相?
同
大
大
小
小
实验结论：当导体的材料﹑横截面积相同时，长度越长，电阻越大。
在本研究中应该控制导体的_______和______
不变,再研究当导体的材料发生变化时,导体电阻的变化情况.
长度
横截面积
设计实验方案
导线代号
截面积
长度
材料
电流
?
?
电阻
?
?
探究电阻大小与导体的材料是否有关
1
2
镍铬
锰铜
相?
同
相?
同
小
小
大
实验结论：当导体的横截面积﹑长度相同时，
电阻的大小与材料有关。
大
　　取导线长度为1m、横截面积为1mm2的不同材料的导线，在20℃时的电阻值。
材料
电阻R/Ω
银
0.016
铜
0.017
铝
0.027
铁
0.096
镍铬合金
1.09～1.12
电木
104～108
橡胶
107～108　　　　
思考：1、常用的导线通常用铜或铝作，铁也是导体，又多又便宜，为什么不用铁来作导线呢？
　　　2、空调电源线为什么比台灯电源线粗？
电阻和温度之间的关系
结论：对于一般金属导体而言，金属导体的电阻的大小会随着温度的升高而变大。
注:在初中阶段，若无特殊说明，皆不考虑电阻值随温度变化的情况。
实验结论：
导体电阻的大小与材料、长度和横截面积都有关；同种导体的长度越长、横截面积越小，其电阻值
。电阻还导体的温度有关,大多数导体温度越高,电阻
。
越大
越大
观看视频后思考完成实验结论的填写：
结合你的所学和理解判断：铜丝的电阻一定比铁丝大，是否正确？为什么？
归纳总结：（完成课本填空）
导体的电阻的大小与横截面
，导体的横截面积越大，电阻
。
导体的电阻的大小与导体的长度
，导体越长，电阻
。
导体的电阻的大小与导体的材料
。
电阻还导体的温度有关,大多数导体温度越高,电阻
。
所以：电阻是导体本身的一种特性。对于定值电阻
，其阻值与外加电压和通过的电流没有关系。
有关
有关
有关
越小
越大
越大
二、变阻器
（一）滑动变阻器
了解结构滑动变阻器结构
学会使用
原理：
改变接入电路中电阻线的长度来改变电阻的
作用：改变电路中的电流
理解铭牌含义：50Ω
5A
滑动变阻器的最大阻值为50Ω
允许通过的最大电流为5A
（二）、变阻器
电阻箱
1.电阻箱读数训练
2.
思考：滑动变阻器和电阻箱的优缺点？
1.下列说法正确的是∶
A.滑动变阻器比电阻箱更好
B.两个粗细不同的铜导线，细的电阻更大一些
C.电阻箱能够逐渐地改变连入电路的电阻
D.在连接电路、闭合开关之前，应使滑动变阻器连入电路的电阻最大
知识与应用：
2.如下图所示的滑动变阻器中，能够通过移动滑动变阻器的滑片改变电路中的电阻的是：
A
C
D
B
3.如下图所示，当滑动变阻器的滑片P向右滑动时，滑动变阻器连入电路的阻值将：
A.逐渐变大
B.逐渐变小
C.保持不变
D.无法判断
P
P
4.如下图所示，当开关闭合后，将滑动变阻器的滑片P向右滑动，电流表的示数将：
A.逐渐变大
B.逐渐变小
C.保持不变
D.无法判断
A
P
