第四章 光的折射、透镜专题练习 课件（37张PPT）

第四章
光的折射、透镜
人教版 八年级专题练习

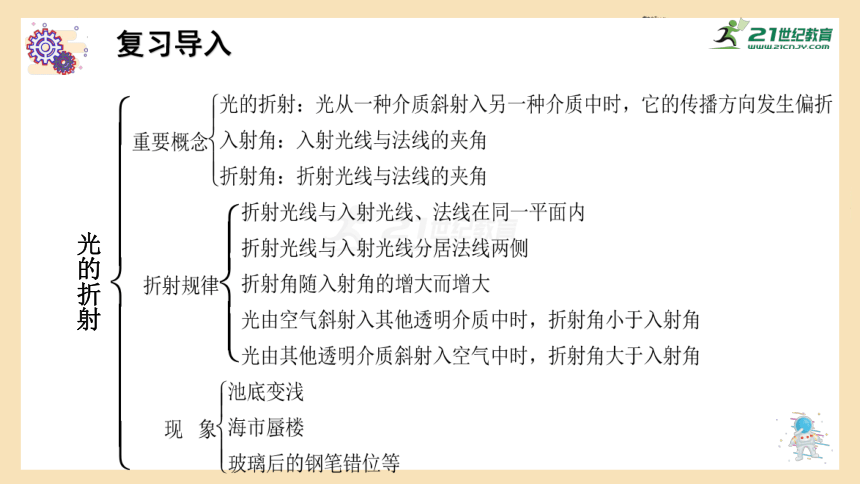

复习导入
光的折射

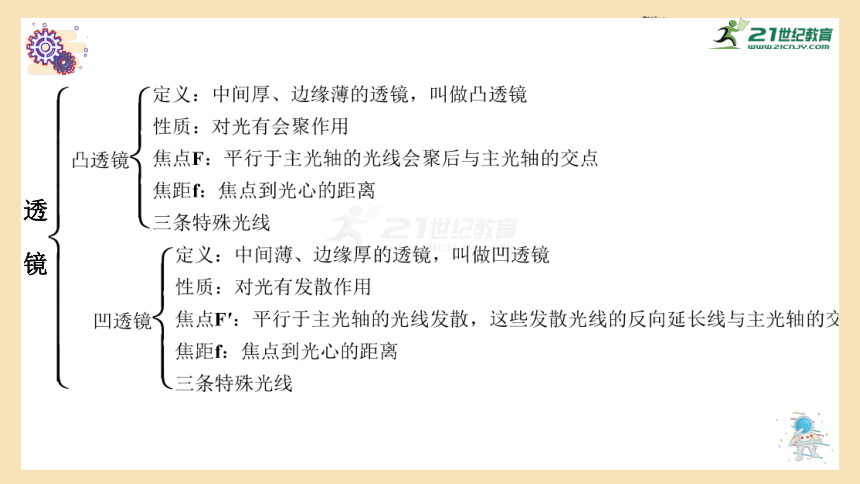

透 镜
知识讲解
一、概念辨析

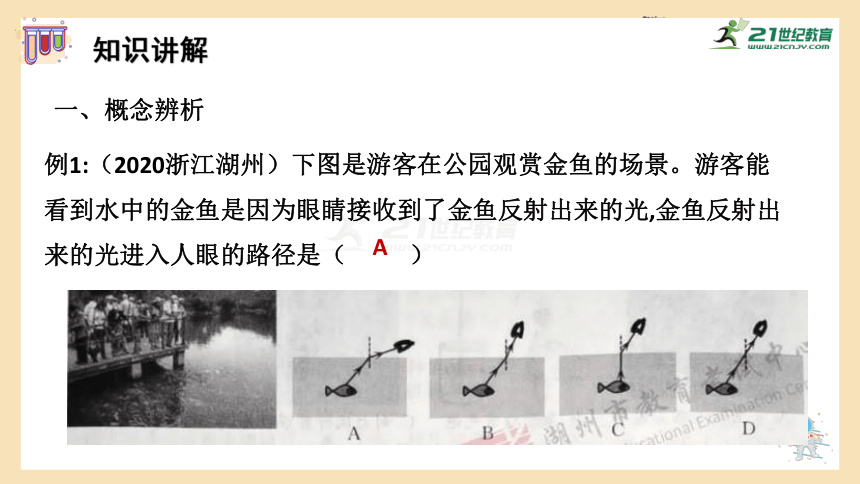

例1:（2020浙江湖州）下图是游客在公园观赏金鱼的场景。游客能看到水中的金鱼是因为眼睛接收到了金鱼反射出来的光,金鱼反射出来的光进入人眼的路径是（ ）
A

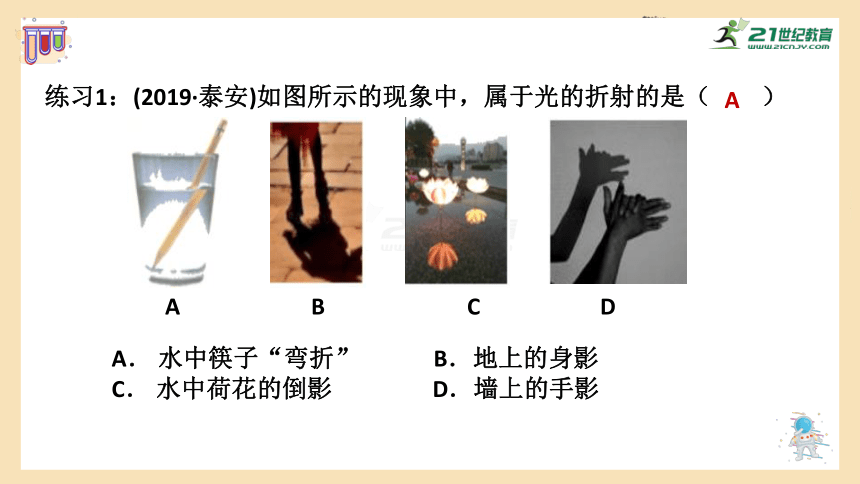

练习1：(2019·泰安)如图所示的现象中，属于光的折射的是（　　）
A． 水中筷子“弯折” B．地上的身影
C． 水中荷花的倒影 D．墙上的手影
A B C D
A

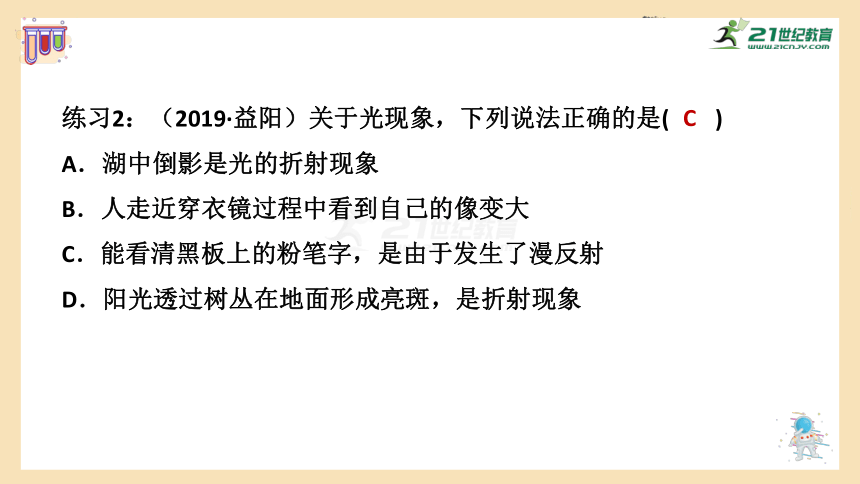

练习2：（2019·益阳）关于光现象，下列说法正确的是(??????? )
A．湖中倒影是光的折射现象
B．人走近穿衣镜过程中看到自己的像变大
C．能看清黑板上的粉笔字，是由于发生了漫反射
D．阳光透过树丛在地面形成亮斑，是折射现象
C

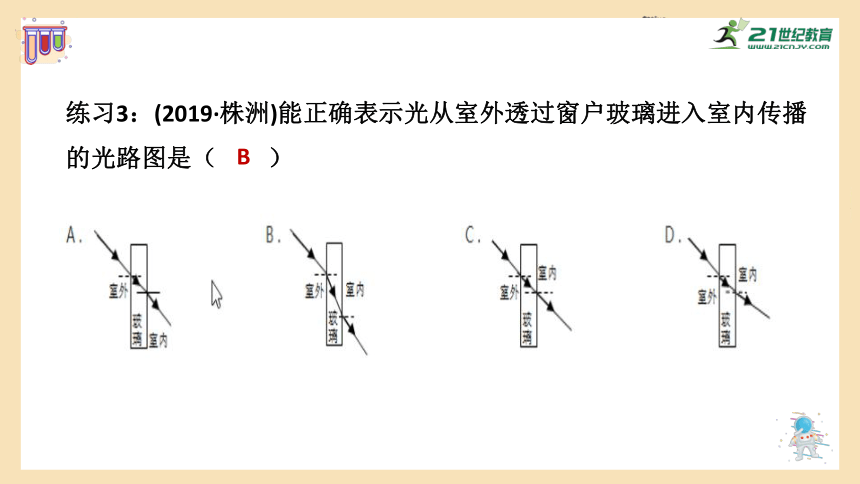

练习3：(2019·株洲)能正确表示光从室外透过窗户玻璃进入室内传播的光路图是（　　）
B

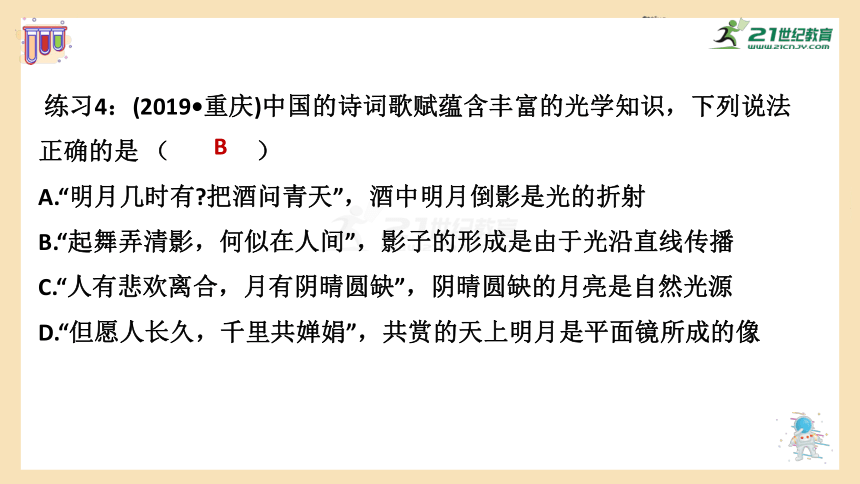

练习4：(2019?重庆)中国的诗词歌赋蕴含丰富的光学知识，下列说法正确的是 （ ）
A.“明月几时有?把酒问青天”，酒中明月倒影是光的折射
B.“起舞弄清影，何似在人间”，影子的形成是由于光沿直线传播
C.“人有悲欢离合，月有阴晴圆缺”，阴晴圆缺的月亮是自然光源
D.“但愿人长久，千里共婵娟”，共赏的天上明月是平面镜所成的像
B
练习5：（2019·内江）光从玻璃射向空气中，在玻璃与空气的交界面上发生折射和反射，以下符合实际情况的是（　　）
AC

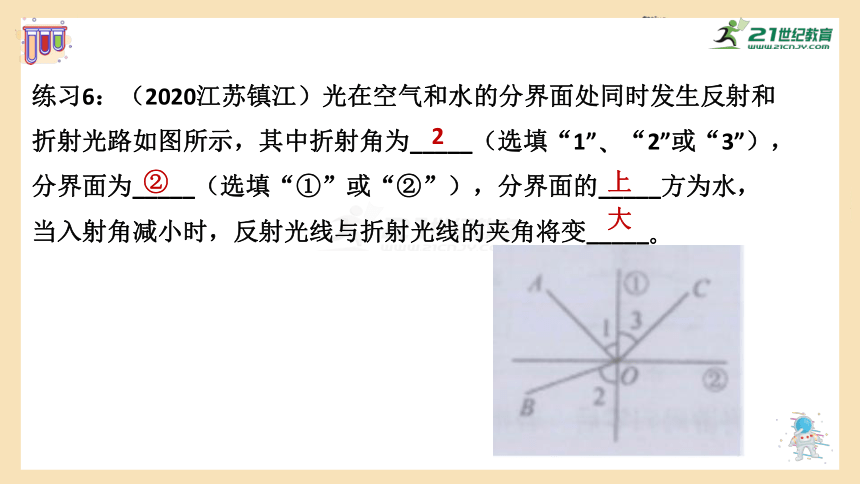

练习6：（2020江苏镇江）光在空气和水的分界面处同时发生反射和折射光路如图所示，其中折射角为_____（选填“1”?“2”或“3”），分界面为_____（选填“①”或“②”），分界面的_____方为水，当入射角减小时，反射光线与折射光线的夹角将变_____?

2
②
上
大
练习8：下列说法正确的是（　 　）
A．人在岸上看到的水中“飞鸟”是由于光的折射形成的　
B．人在岸上看到的水中“鱼”的位置比实际位
C．光从水射入空气后速度变大　
D．光在发生折射后，折射角一定小于入射角
C

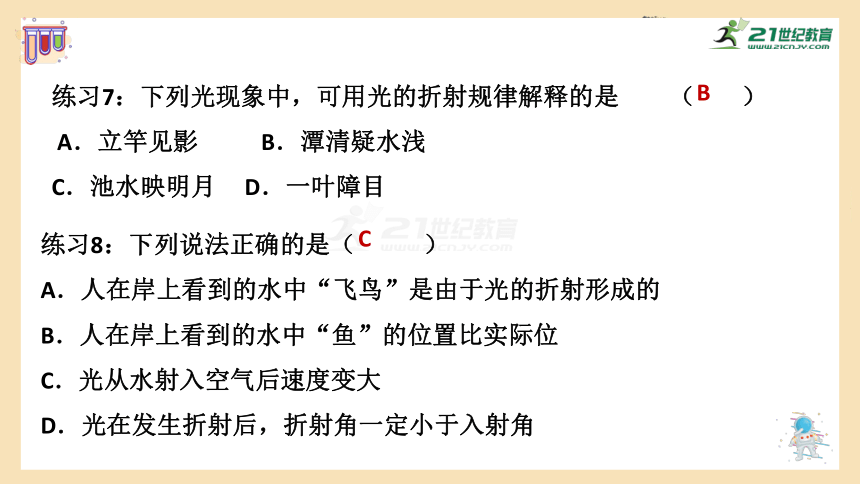

练习7：下列光现象中，可用光的折射规律解释的是 （ ）
A．立竿见影 B．潭清疑水浅
C．池水映明月 D．一叶障目
B

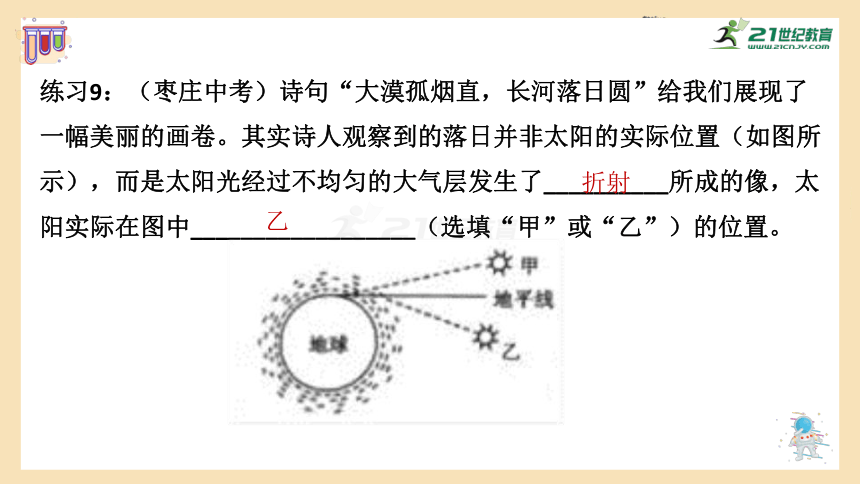

练习9：（枣庄中考）诗句“大漠孤烟直，长河落日圆”给我们展现了一幅美丽的画卷。其实诗人观察到的落日并非太阳的实际位置（如图所示），而是太阳光经过不均匀的大气层发生了__________所成的像，太阳实际在图中__________________（选填“甲”或“乙”）的位置。
折射
乙
例1：在森林中旅游时，请不要随意丢弃饮料瓶。因为饮料瓶内进入水后，相当于一个________镜，对太阳光有________作用，容易引发火灾。
让凸透镜正对着太阳光,拿一张白纸在它的另一侧来回移动,直到纸上的光斑最小最亮,用刻度尺测出光斑到凸透镜中心的距离,即为该凸透镜的焦距。
凸透镜
会聚
例2：请你利用太阳光、刻度尺粗略测出凸透镜的焦距。
（二）透镜
练习1:如图所示，小丽同学将一个凸透镜正对太阳光，再把一张纸放在它的另一侧，改变透镜与纸的距离，直到纸上出现一个最小、最亮的光斑。这表明凸透镜对光线有_______作用，光斑到凸透镜的距离就是凸透镜的__________。
会聚
焦点
练习2：如图所示，夜晚，把桌子放在手电筒下面，在桌面放一张白纸，然后再把凹透镜放在白纸上。当逐渐向上移动凹透镜时，可以观察到：通过凹透镜的光束在白纸上所形成的光斑的面积会随着凹透镜移动而逐渐变 _____________（选填“大”或“小”，下同），光斑的亮度则逐渐变 ______________ 。
大
弱
三、实验题
例：(2019·泰州) 在“初识光
的折射现象”和“探究光的折
射特点”实验中
(1)如图甲，小明将一束激光射至P点，形成一个光斑，向水槽内慢慢注水，水槽底部光斑的位置将_________(向左移动/向右移动/不动)，这说明光从空气斜射入水中时，传播方向_________(会/不会)发生偏折。实验中光在空气中的传播路径并不清晰，为解决此问题，他在水面上方喷了一些_________.
。
向左移动
会
水雾（合理即可）
(2)如图乙，小明继续探究“光从空气射入水中时的折射特点”，他使用可折转的光屏，是为了研究折射光线、入射光线和法线是否__________________.如图丙，他将光沿着AO方向射向水面上的O点，光在水中沿着OB方向射出，调整激光笔使入射光逐步偏向法线，折射光也逐步偏向法线，说明光从空气斜射入
水中时，入射角减小，折射角随
之_________(增大/减小/不变).当
光沿着NO方向射入时会沿ON方向
射出，此时折射角为_________度
在同一平面内
减小
0
练习：（2020赤峰）.如图1所示，为探究光折射时的特点，小华将一束激光射至空水槽底部的P点，形成一个光斑，然后向水槽内慢慢注水，水槽底部光斑的位置将_______________ （填“向左移动”“向右移动”或“不动”）。为了显示光的传播路径，小华自制了如图2所示的可折转光屏，利用它可以验证折
射光线、入射光线和法线是
否在_________。
向左移动
同一平面
三、作图题
例：(2020凉山)如图所示，是一束光从空气斜射向玻璃表面，同时发生了反射和折射，已知其反射光线和折射光线垂直，请在图中作出此束光的反射光线和折射光线。
?
?
?
（一）光的折射
练习1：（2020绥化）如图所示，一束光AB从空气斜射向透明玻璃，请作出这束光的反射光线和大致的折射光线。（保留作图痕迹）
练习2：一束光从空气斜射向这块玻璃，并穿过玻璃进入空气中。请在图乙中画出这束光进入玻璃和离开玻璃后的光线。(要求标出法线)
练习3：（襄阳中考）一束光线斜射入水面O点处，在O点处发生折射后照亮水底A处，作出折射光线．
例1：作出图中所缺的光线.
（二）透镜
练习2：如图所示，两条入射光线(或延长线)分别过凹透镜的光心O和焦点F，分别画出经过凹透镜折射后的光线．
练习2：如图所示，凸透镜的主光轴刚好与水面相平，F是凸透镜的焦点，一束与水面平行的光入射到凸透镜上，请你作出经凸透镜折射后进入水中光线的大致位置．
练习3：（娄底中考）将图中的光路图补充完整。
练习4：（兰州中考）在图中，请画出光线经过凸透镜后的折射光线和在平面镜上发生反射时的光路图。
?
课堂练习
1、（2019·烟台）小明将一枚硬币放在碗的底部，眼睛在A处恰好看不到它（如图）。小明看不到硬币，这是因为________________________；将平面镜放到碗边适当的位置，小明在A处通过平面镜看到了硬币的虚像，这是利用了光的_________________；沿碗壁缓缓向碗中加水，小明在A处也能看到硬币的虚像，
这是利用了光的________________。
光在均匀介质中沿直线传播
反射现象
折射现象
2、（2020北京）为了观察光的直线传播，将一束单色光从玻璃槽的外侧由左侧倾斜向上射入盐水中，但 光在盐水中并不是沿着直线传播，而是发生了弯曲，如图 所示。这是由于（ ）
A.光从空气到玻璃发生了折射
B.盐水不均匀使光发生了弯曲
C.光发生了色散
D.光从玻璃到盐水发生了折射
B
3、（2020天津）我国的语言文字丰富多彩?下列成语所描述的光现象与其成因对应正确的是（　　）
A. “镜花水月”——光的折射
B. “一叶障目”——光 折射
C. “立竿见影”——光的直线传播
D. “海市蜃楼”——光的直线传播
C
4、（通辽中考）如图所示，一条光线经平面镜反射后，过凸透镜的焦点F射向凸透镜。请在图中画出射向平面镜的入射光线和经凸透镜后的折射光线；
板书设计
光的折射
定律
① 折射光线、入射光线、法线在同一平面内；
② 折射光线和入射光线分居法线两侧
③当光从空气斜射入水或玻璃中时，折射角小于入射角
④当光从水或玻璃斜射入空气中时，折射角大于入射角
⑤光垂直射向介质表面时，传播方向不改变。
光的折射
凸透镜和凹透镜
凸透镜:中央厚，边缘薄
对光有会聚作用
凹透镜：中间薄，边缘厚
对光有发散作用
作业布置
1、以下是关于光现象的一些说法，其中正确的是 （ ）
A.在岸上看到水里的鱼比它的实际位置低一些
B.斜插入盛水的玻璃杯的筷子，看上去好像在水面处折断了，这是光的反射现象
C.看到物体成的虚像时，并没有光线射入我们的眼睛
D. 凸透镜对光有会聚作用。
D
2、在图a所示的四种情景中，属于光的直线传播的是 （ ）
A
3、（资阳中考）我国的古诗词文化有几千年的灿烂历史，很多名句蕴含着丰富的物理知识，下列诗句从物理学的角度解释错误的是（　　）?
A．“绿树浓阴夏日长，楼台倒影入池塘”句中“浓阴”是光的直线传播形成的?
B．“大漠孤烟直，长河落日圆”，诗人看到的“落日”是光线经过大气发生折射而成的像
C．“池水映明月，潭清疑水浅”句中“水浅”是由于光的反射造成的?
D．“朝辞白帝彩云间，千里江陵一日还”句中的“彩云”是由于光的色散形成的?
C
