15.2.2 电路图、三种电路状态 同步测试（含答案）

中小学教育资源及组卷应用平台

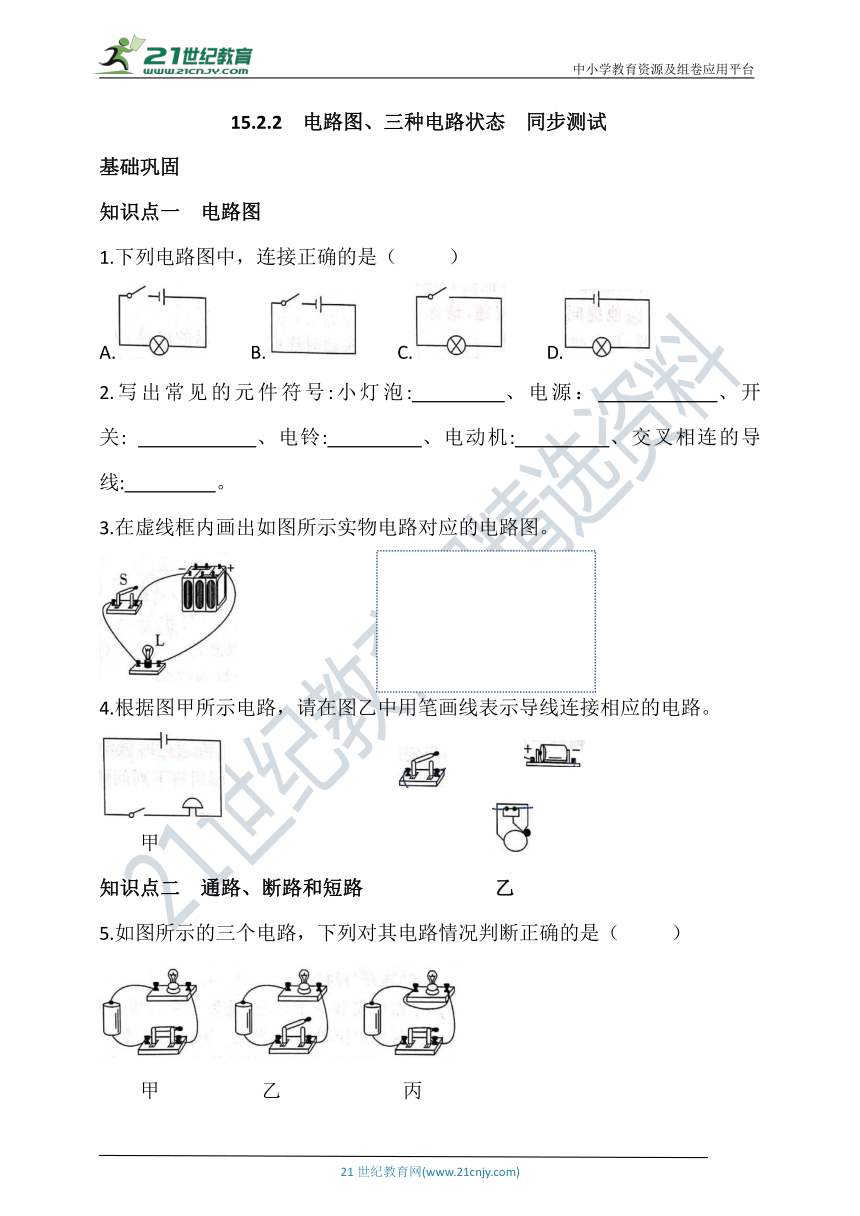

15.2.2
电路图、三种电路状态
同步测试
基础巩固
知识点一
电路图
1.下列电路图中，连接正确的是（
）
A.
B.
C.
D.
2.写出常见的元件符号:小灯泡:
、电源：
、开关:
、电铃:
、电动机:
、交叉相连的导线:
。
3.在虚线框内画出如图所示实物电路对应的电路图。
4.根据图甲所示电路，请在图乙中用笔画线表示导线连接相应的电路。
甲
知识点二
通路、断路和短路
乙
5.如图所示的三个电路，下列对其电路情况判断正确的是（
）
甲
乙
丙
A.甲断路、乙通路、丙短路
B.甲通路、乙断路、丙短路
C.甲通路、乙短路、丙断路
D.甲短路、乙断路、丙通路

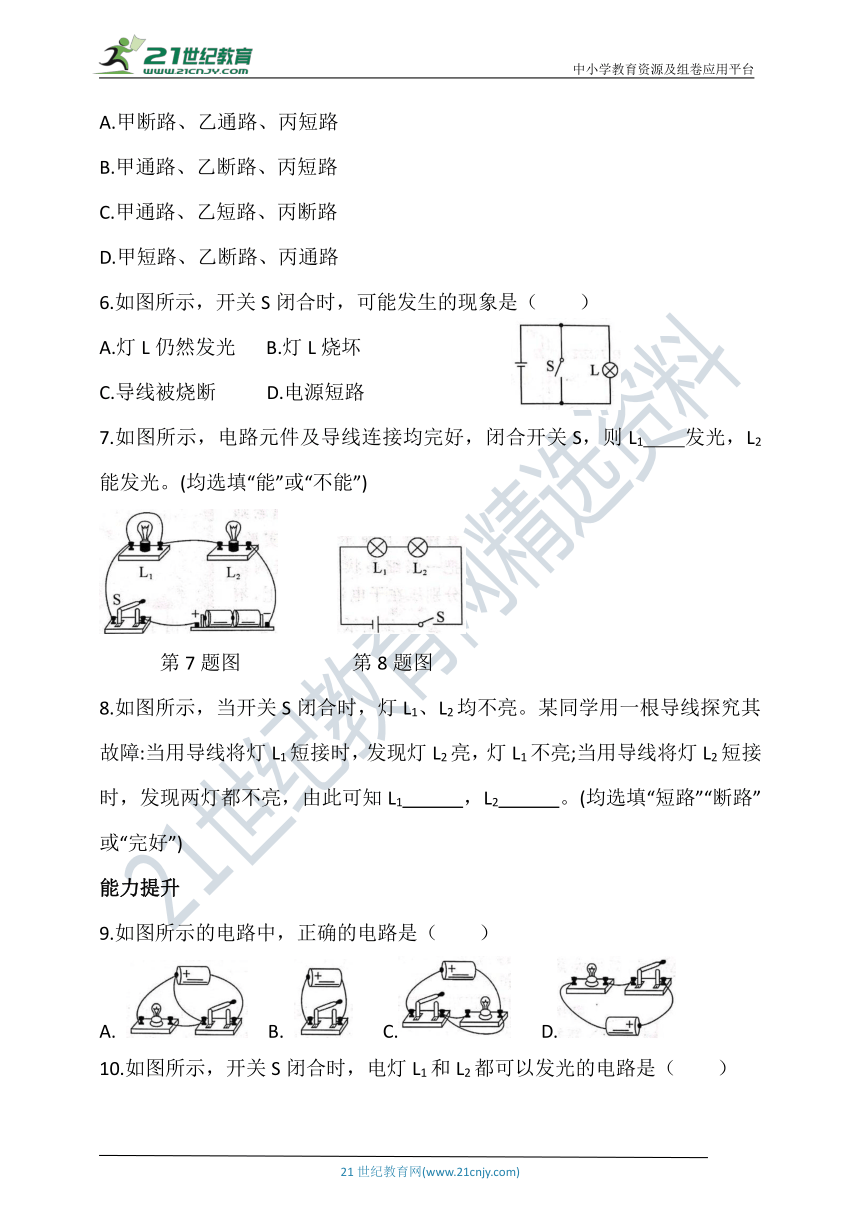

6.如图所示，开关S闭合时，可能发生的现象是（
）
A.灯L仍然发光
B.灯L烧坏
C.导线被烧断
D.电源短路
7.如图所示，电路元件及导线连接均完好，闭合开关S，则L1
发光，L2
能发光。(均选填“能”或“不能”)
第7题图
第8题图
8.如图所示，当开关S闭合时，灯L1、L2均不亮。某同学用一根导线探究其故障:当用导线将灯L1短接时，发现灯L2亮，灯L1不亮;当用导线将灯L2短接时，发现两灯都不亮，由此可知L1
，L2
。(均选填“短路”“断路”或“完好”)
能力提升
9.如图所示的电路中，正确的电路是（
）
A.
B.
C.
D.
10.如图所示，开关S闭合时，电灯L1和L2都可以发光的电路是（
）
A.
B.
C.
D.

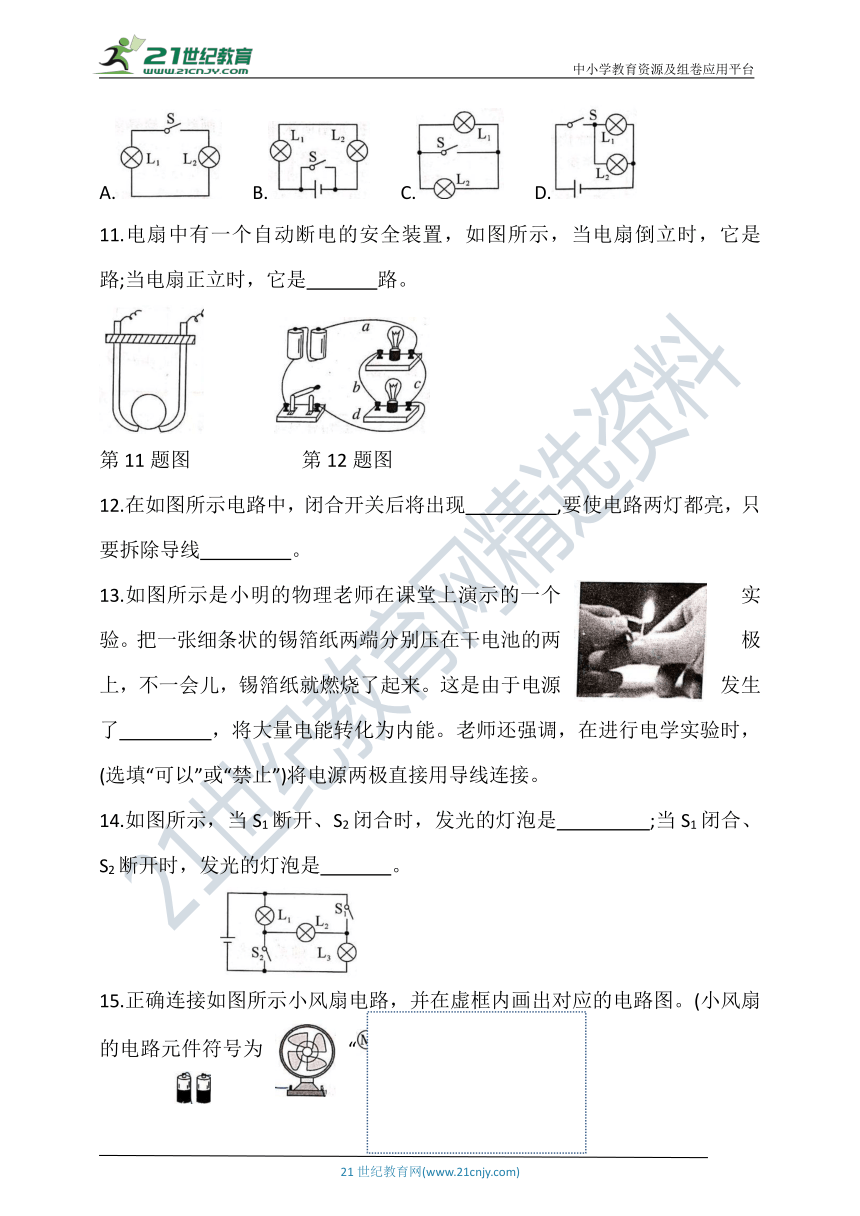

11.电扇中有一个自动断电的安全装置，如图所示，当电扇倒立时，它是
路;当电扇正立时，它是
路。
第11题图
第12题图
12.在如图所示电路中，闭合开关后将出现
,要使电路两灯都亮，只要拆除导线
。
13.如图所示是小明的物理老师在课堂上演示的一个实验。把一张细条状的锡箔纸两端分别压在干电池的两极上，不一会儿，锡箔纸就燃烧了起来。这是由于电源发生了
，将大量电能转化为内能。老师还强调，在进行电学实验时，
(选填“可以”或“禁止”)将电源两极直接用导线连接。
14.如图所示，当S1断开、S2闭合时，发光的灯泡是
;当S1闭合、S2断开时，发光的灯泡是
。
15.正确连接如图所示小风扇电路，并在虚框内画出对应的电路图。(小风扇的电路元件符号为“”)

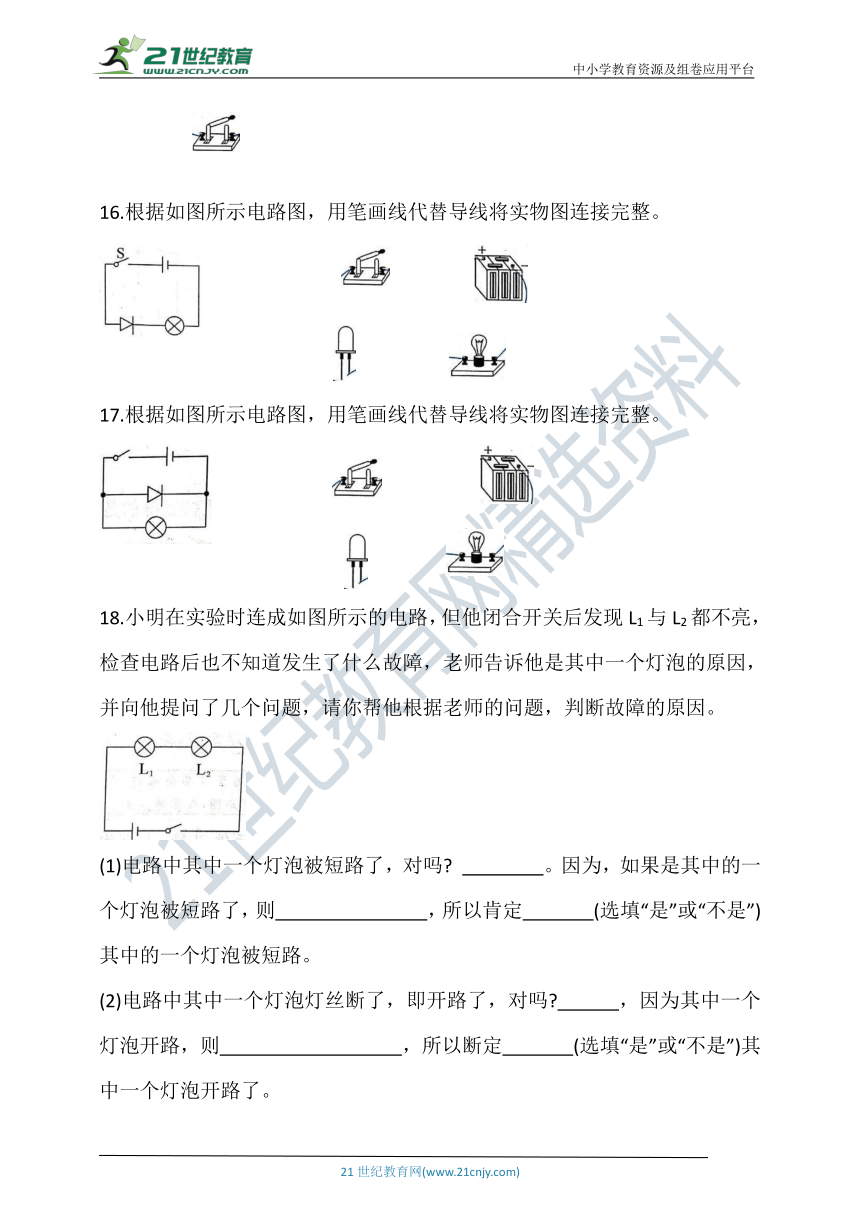

16.根据如图所示电路图，用笔画线代替导线将实物图连接完整。
17.根据如图所示电路图，用笔画线代替导线将实物图连接完整。
18.小明在实验时连成如图所示的电路，但他闭合开关后发现L1与L2都不亮，检查电路后也不知道发生了什么故障，老师告诉他是其中一个灯泡的原因，并向他提问了几个问题，请你帮他根据老师的问题，判断故障的原因。
(1)电路中其中一个灯泡被短路了，对吗?
。因为，如果是其中的一个灯泡被短路了，则
，所以肯定
(选填“是”或“不是”)其中的一个灯泡被短路。
(2)电路中其中一个灯泡灯丝断了，即开路了，对吗?
，因为其中一个灯泡开路，则
，所以断定
(选填“是”或“不是”)其中一个灯泡开路了。
拓展延伸
19.恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，当起爆器中有电流通过时就会引起爆炸。请你根据所给的电路图回答下列问题:
(1)起爆前定时开关S是
(选填“闭合”或“断开”)的。
(2)电路中安装一个灯泡，是为了在起爆前对电路起保护作用，防止发生
故障。
(3)设定起爆时间一到，定时开关S会自动由一种状态切换成另一种状态而发生爆炸。为使引爆装置停止工作，拆弹专家应在图中
(选填“a”或“b”)处剪断导线。
答案
A
2.
4.
5.B
6.D
不能
能
8.断路
完好
9.D
10.D
11.断
通
短路
c
13.短路
禁止
14.L1
L2
a
17.
(1)不对
另一个灯泡一定亮
不是
对
另一个灯泡也不亮
是
18.（1）闭合
（2）短路
（3）a
