电流的测量

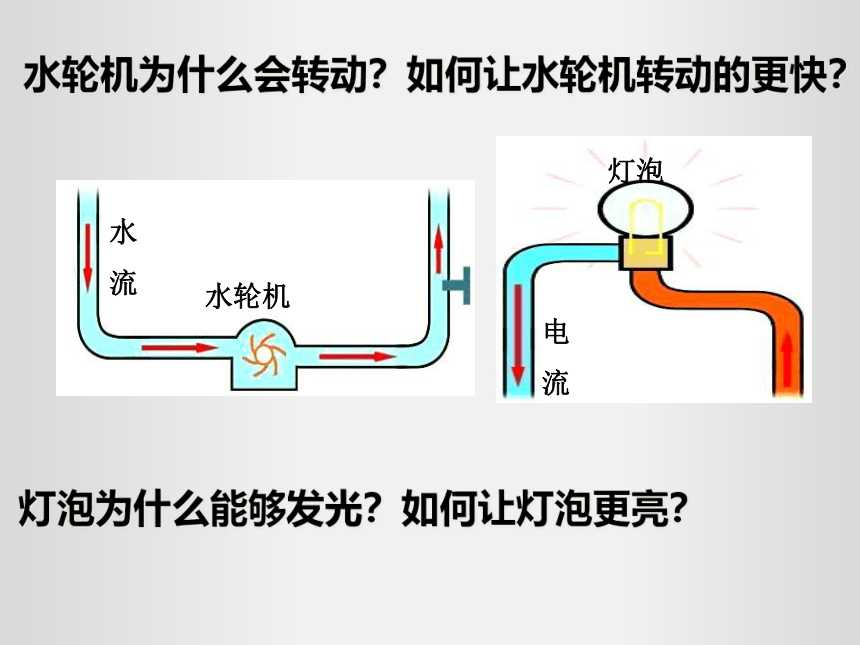

水轮机为什么会转动？如何让水轮机转动的更快？
水轮机
水流
灯泡
电流
灯泡为什么能够发光？如何让灯泡更亮？
一、电流的强弱
1.电流是表示电流强弱的物理量。
2.电流用字母I来表示，单位是安培，简称安，符号是A。
3.常用的单位还有毫安(mA)、微安(μA)。
1
mA＝10－3
A；1
μA＝10－6
A。
电流的测量
负接线柱
正接线柱
不同量程
指针
0~3A，0.1A
0~0.6A，0.02A
表盘30小格
小组讨论：
1、使用前为什么要先观察指针？
2、如果不知道被测电流大小，如何选择电流表量程？
3、如何连接电流表两个接线柱？如果接反会怎么样？
看一看

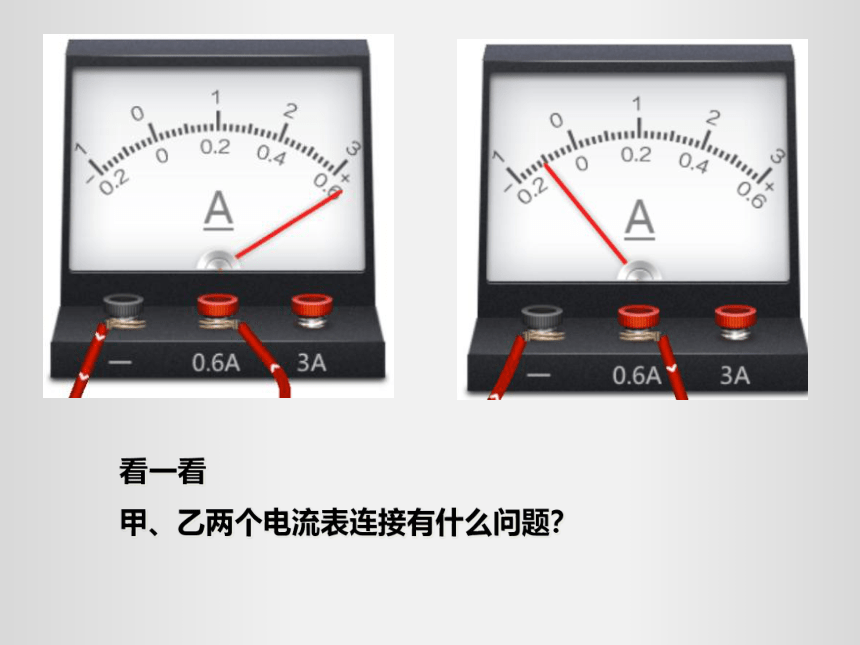

甲、乙两个电流表连接有什么问题？
×
√
×

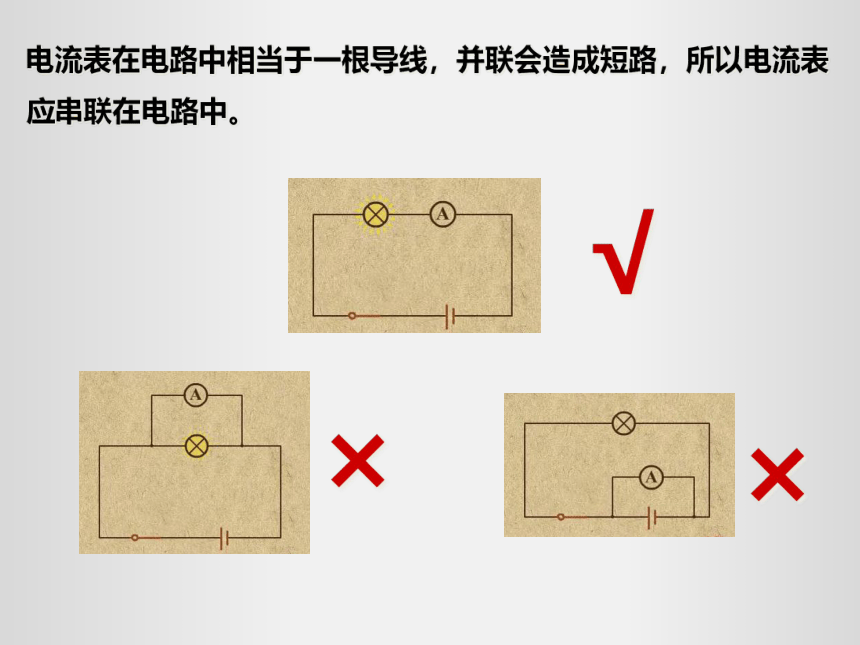

电流表在电路中相当于一根导线，并联会造成短路，所以电流表应串联在电路中。
电流表可以测量经过其电流的大小。
A2
A3
A1
图中电流表测量对象分别是谁？
读数：
1、先看量程，确定分度值。
2、根据指针位置读数。
小组交流：
观察两电流表的指针和正、负接线柱，两电流表有何异同？
比较两次读数，你会发现什么规律？
练习读数
以下电路中，电流表连接方法正确的是（
）
A
A
A
B
A
A
C
D
如图所示，能直接测量通过灯L1的电流的电路是（　　）
笔记：
1、电流表可以测量经过其的电流大小
2、使用前需调零
3、串联在电路中，电流从正接线柱入，负接线柱出
4、大量程（0-3A，0.1A）；小量程（0-0.6A，0.02A）
5、指针相同位置，大量程读数是小量程读数的5倍
二、电流表的连接
根据电路连接实物图
连接实物图，要求两灯并联，开关控制两盏灯，电流表测灯L2的电流（约0.5A），并画出电路图。
L2
L1
A
L2
L1
S
开关控制
，电流表A1
测
的电流，电流表A2
测
的电流。再画出电路图。
L2
L1
A2
A1
L2
L1
A2
A1
根据电路连接实物图
L2
L1
L2
L1
A1
A2
A2
A1
笔记：
1、电路图连实物图，从电源正极出发，按电流的回路连接各元件，连接完一条回路，再连接另一条回路。
2、实物图连电路图，先判断串联、并联，然后画出相应的串联或并联电路图。
