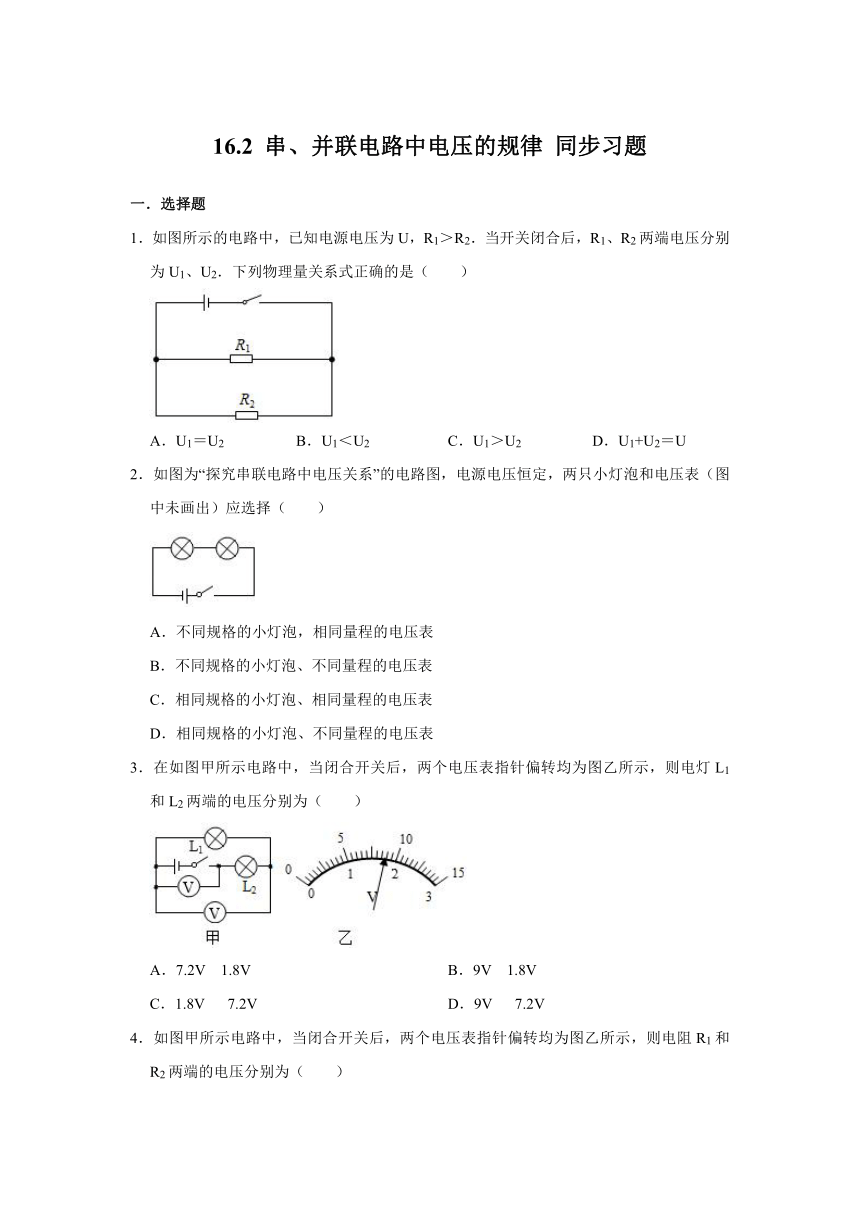

人教版九年级全册物理 16.2 串、并联电路中电压的规律 同步习题（含答案）

16.2
串、并联电路中电压的规律
同步习题
一．选择题
1．如图所示的电路中，已知电源电压为U，R1＞R2．当开关闭合后，R1、R2两端电压分别为U1、U2．下列物理量关系式正确的是（　　）
A．U1＝U2
B．U1＜U2
C．U1＞U2
D．U1+U2＝U
2．如图为“探究串联电路中电压关系”的电路图，电源电压恒定，两只小灯泡和电压表（图中未画出）应选择（　　）
A．不同规格的小灯泡，相同量程的电压表
B．不同规格的小灯泡、不同量程的电压表
C．相同规格的小灯泡、相同量程的电压表
D．相同规格的小灯泡、不同量程的电压表
3．在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均为图乙所示，则电灯L1和L2两端的电压分别为（　　）
A．7.2V　1.8V
B．9V　1.8V
C．1.8V
7.2V
D．9V
7.2V

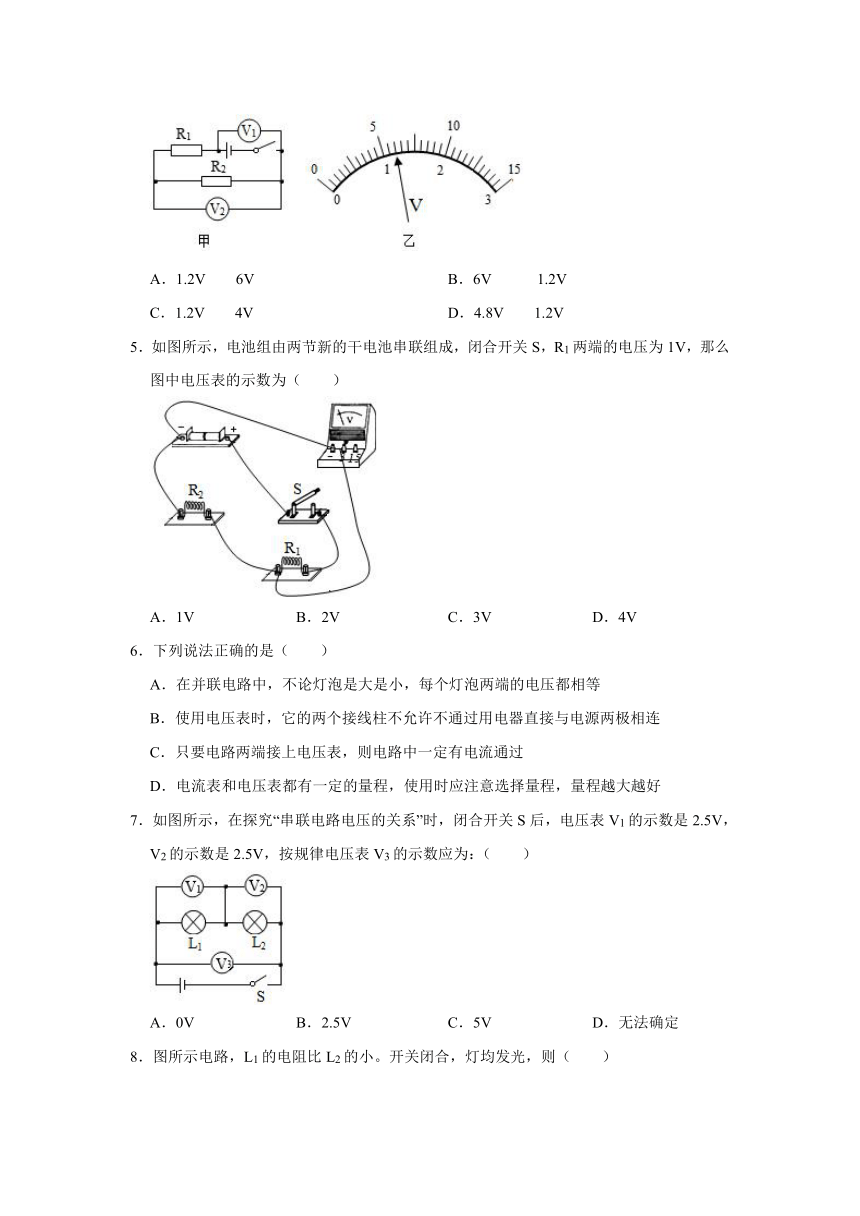

4．如图甲所示电路中，当闭合开关后，两个电压表指针偏转均为图乙所示，则电阻R1和R2两端的电压分别为（　　）
A．1.2V
6V
B．6V
1.2V
C．1.2V
4V
D．4.8V
1.2V
5．如图所示，电池组由两节新的干电池串联组成，闭合开关S，R1两端的电压为1V，那么图中电压表的示数为（　　）
A．1V
B．2V
C．3V
D．4V
6．下列说法正确的是（　　）
A．在并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等
B．使用电压表时，它的两个接线柱不允许不通过用电器直接与电源两极相连
C．只要电路两端接上电压表，则电路中一定有电流通过
D．电流表和电压表都有一定的量程，使用时应注意选择量程，量程越大越好
7．如图所示，在探究“串联电路电压的关系”时，闭合开关S后，电压表V1的示数是2.5V，V2的示数是2.5V，按规律电压表V3的示数应为：（　　）
A．0V
B．2.5V
C．5V
D．无法确定

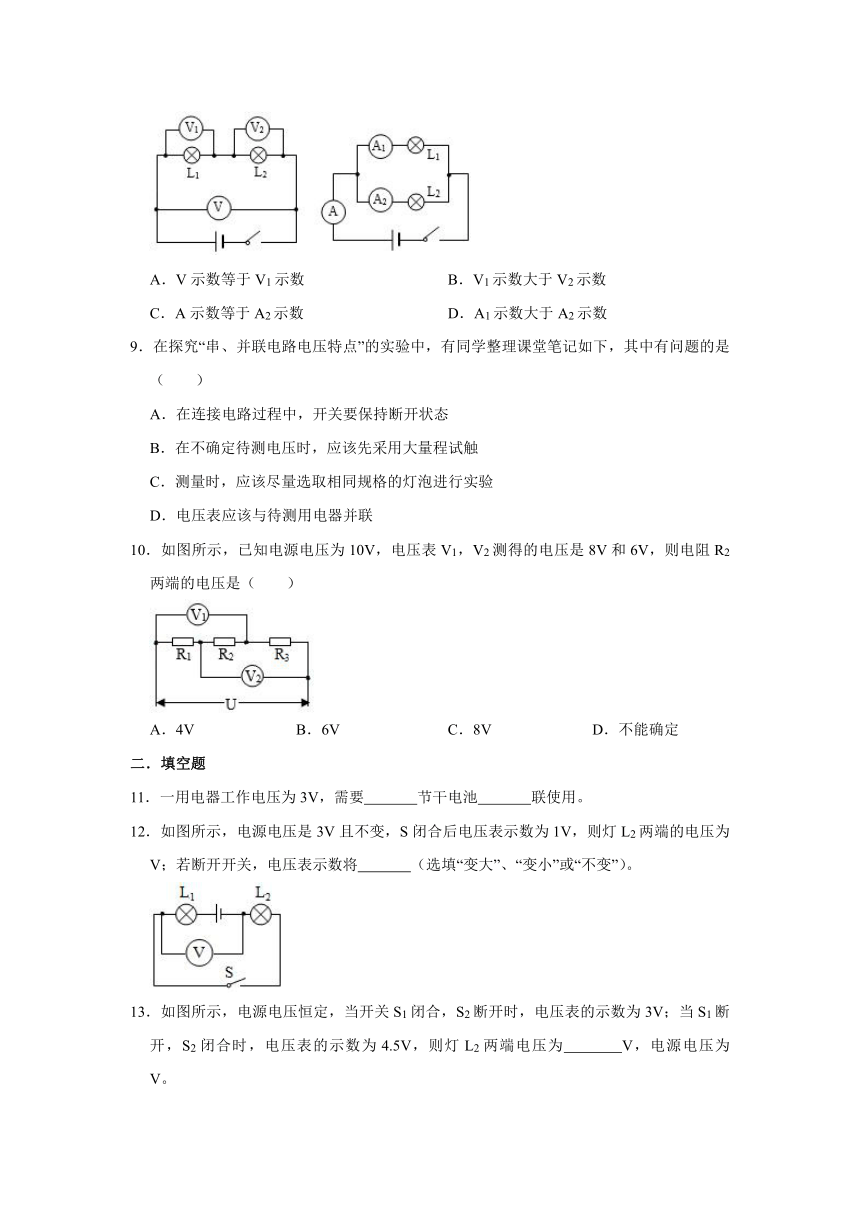

8．图所示电路，L1的电阻比L2的小。开关闭合，灯均发光，则（　　）
A．V示数等于V1示数
B．V1示数大于V2示数
C．A示数等于A2示数
D．A1示数大于A2示数
9．在探究“串、并联电路电压特点”的实验中，有同学整理课堂笔记如下，其中有问题的是（　　）
A．在连接电路过程中，开关要保持断开状态
B．在不确定待测电压时，应该先采用大量程试触
C．测量时，应该尽量选取相同规格的灯泡进行实验
D．电压表应该与待测用电器并联
10．如图所示，已知电源电压为10V，电压表V1，V2测得的电压是8V和6V，则电阻R2两端的电压是（　　）
A．4V
B．6V
C．8V
D．不能确定
二．填空题
11．一用电器工作电压为3V，需要　
　节干电池　
　联使用。
12．如图所示，电源电压是3V且不变，S闭合后电压表示数为1V，则灯L2两端的电压为　
　V；若断开开关，电压表示数将　
　（选填“变大”、“变小”或“不变”）。
13．如图所示，电源电压恒定，当开关S1闭合，S2断开时，电压表的示数为3V；当S1断开，S2闭合时，电压表的示数为4.5V，则灯L2两端电压为　
　V，电源电压为　
　V。

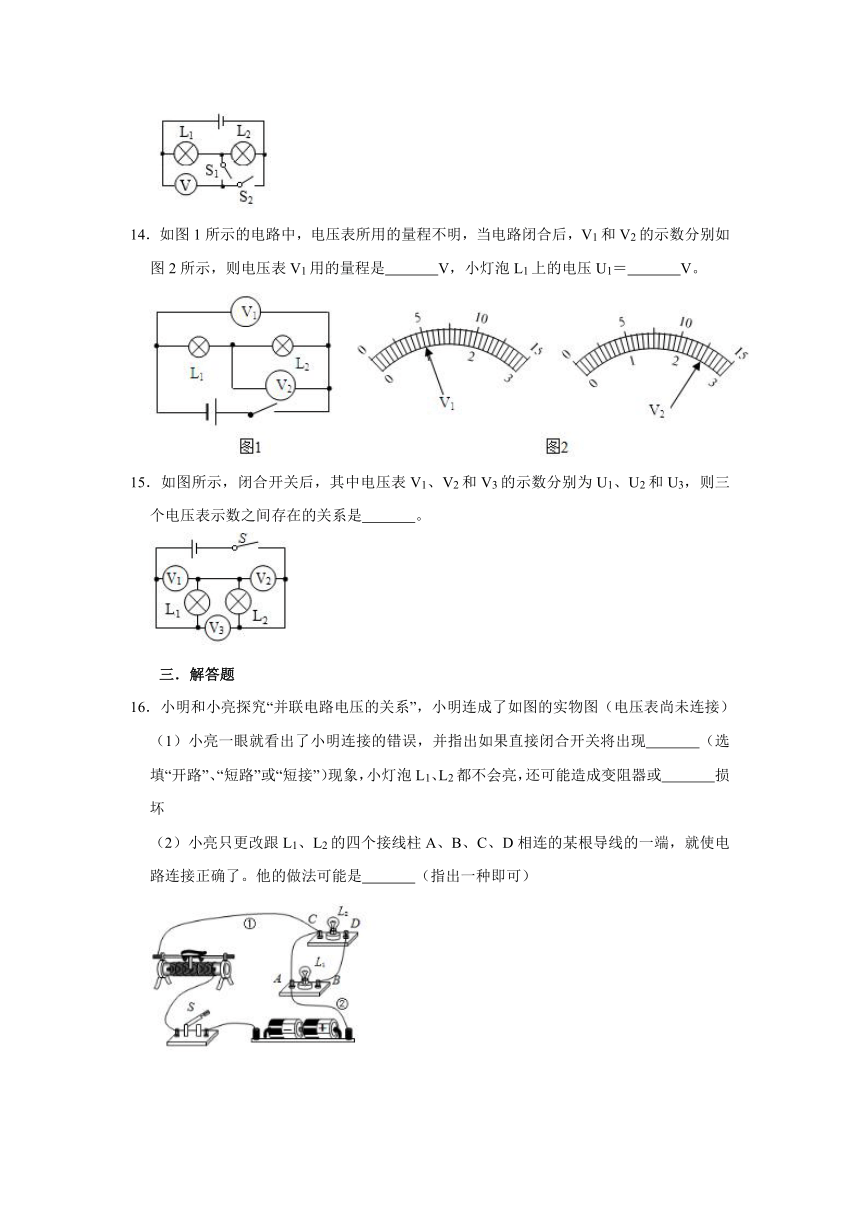

14．如图1所示的电路中，电压表所用的量程不明，当电路闭合后，V1和V2的示数分别如图2所示，则电压表V1用的量程是　
　V，小灯泡L1上的电压U1＝　
　V。
15．如图所示，闭合开关后，其中电压表V1、V2和V3的示数分别为U1、U2和U3，则三个电压表示数之间存在的关系是　
　。
三．解答题
16．小明和小亮探究“并联电路电压的关系”，小明连成了如图的实物图（电压表尚未连接）
（1）小亮一眼就看出了小明连接的错误，并指出如果直接闭合开关将出现　
　（选填“开路”、“短路”或“短接”）现象，小灯泡L1、L2都不会亮，还可能造成变阻器或　
　损坏
（2）小亮只更改跟L1、L2的四个接线柱A、B、C、D相连的某根导线的一端，就使电路连接正确了。他的做法可能是　
　（指出一种即可）
17．“探究串联电路的电压关系”的实验电路如图所示。
（1）为了使探究得出的结论具有普遍意义，L1、L2应该选择规格　
　（选填“相同”或“不相同”）的小灯泡。
（2）小明根据图1连接好电路，闭合开关，电压表示数如图2所示，为了使实验结果更准确，接下来他应该　
　。
（3）测出L1两端的电压后，小明断开开关，准备拆下电压表，改装在B、C之间，小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可。小明的错误之处是会使　
　。
18．在探究串联电路的电压特点时，一班各组同学从甲、乙、丙、丁四种规格的灯中，选取两个串联起来接在相同电源上，组成如图1所示的电路。然后把一个电压表分别接入电路中AB，BC，AC间测量电压，并记录数据。
（1）小王同学将电压表接在AB之间，闭合开关，电压表指针如图2所示，他应该断开开关，　
　，重新进行试验。
（2）测出L1两端的电压后，小希断开开关，准备拆下电压表，改接在B、C之间。小明认为这样做太麻烦，只需将与A点相连的导线改接到C点即可。小明的办法是　
　（选填“正确”或“错误”）的，原因是　
　。
（3）老师收集到几个组的数据如表：
组别
L1规格
L2规格
UAB/V
UBC/V
UAC/V
1
甲
甲
1.4
1.4
2.9
2
乙
丙
1.3
1.7
3.0
3
甲
丁
1.6
1.5
3.0
4
甲
丁
1.6
1.4
3.0
对于测量数据的相关分析，以下说法正确的两个是　
　。
A．第1组数据没有测量误差
B．分析多组数据是为了减小误差
C．选用不同规格的灯进行实验，可使结论更具普遍性
D．第1、3组数据的偏差可能是电压表未调零引起的。
参考答案
1．A
2．A
3．C
4．D
5．B
6．A
7．C
8．D
9．C
10．A
11．：2；串
12．1；变大
13．1.5；4.5
14．0～15；2.5
15．U3＝U1+U2
16．（1）短接；电源
（2）将导线②的上端A改接到B或D，或将导线①的右端C改接到B或D。
17．解：（1）为了使探究得出的结论具有普遍意义，应该选取不相同的小灯泡进行实验，这样才更有说服力；
（2）根据图乙电压表所示情况可知，电压表指针偏转角度太小，误差过大，所以接下来需要断开开关，换用0～3V的量程重新做实验；
（3）测出L1两端的电压时，电压表的负接线柱与A点相连，将与A点相连的导线改接到C点这样做，使电压表的负接线柱与C点相连，而电路中的电流是从C到B的，所以会造成电压表正负接线柱接反了。
答案为：（1）不相同；（2）断开开关，换用0～3V的量程重新做实验；（3）电压表正负接线柱接反了。
18．解：（1）由图可知，测量L1两端电压时，电压表指针偏转过小，说明电压表选择的量程太大，故他应该断开开关，换用电压表0～3V的量程，重新进行试验。
（2）测出L1两端的电压后，则电压表与A相连的为电压表正接线柱，若只将与A点相连的导线改接到C点，则电流从电压表负接线柱流入，从正接线柱流出，指针反偏，
故小明的办法是错误的，原因是电压表正负接线柱接反了。
（3）A、误差只能减小，不能避免，第1组数据也有测量误差，故A错误；
B、分析多组数据，是为了避免实验结论的偶然性，得出具有普遍性的结论，故B错误；
C、选用不同规格的灯进行实验，是为了得出具有普遍性的结论，故C正确；
D、电压表使用前要调零，第1、3组数据的偏差可能是电压表未调零引起的，故D正确。
故选CD。
答案为：（1）换用电压表0～3V的量程；（2）错误；电压表正负接线柱接反了；（3）CD。
