热机
第十四章第一节

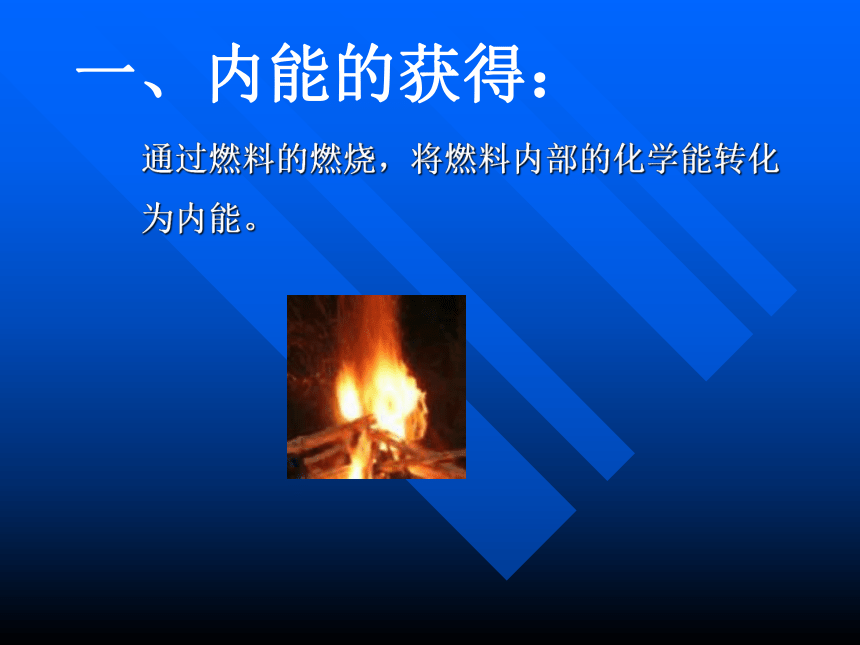

一、内能的获得：
通过燃料的燃烧，将燃料内部的化学能转化
为内能。
二、内能的利用：

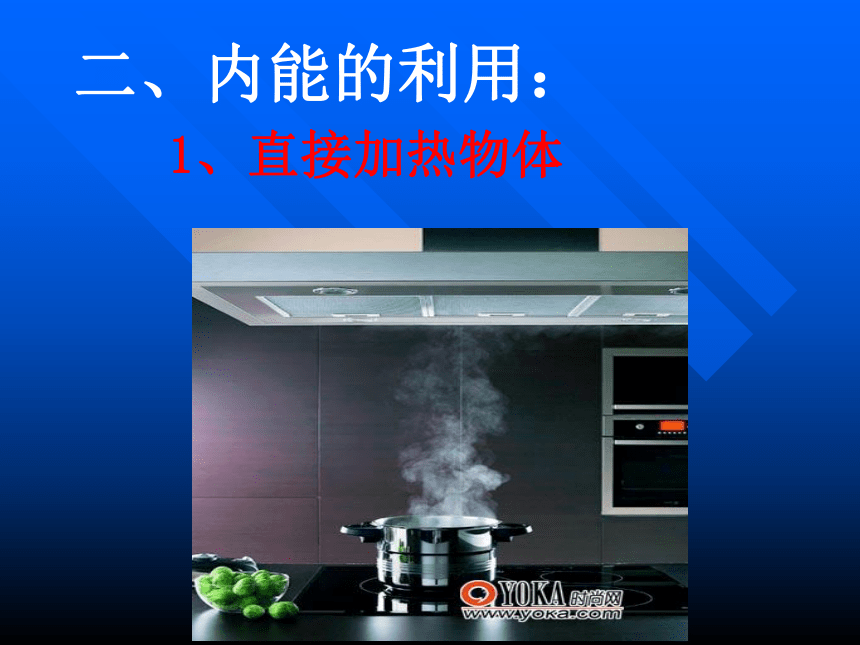

1、直接加热物体
2、利用内能做功

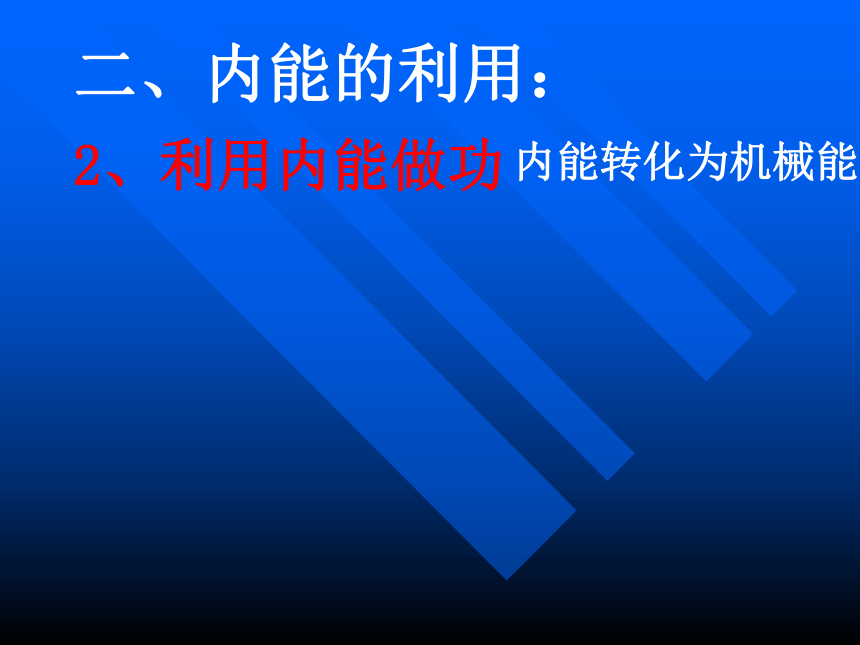

二、内能的利用：
内能转化为机械能

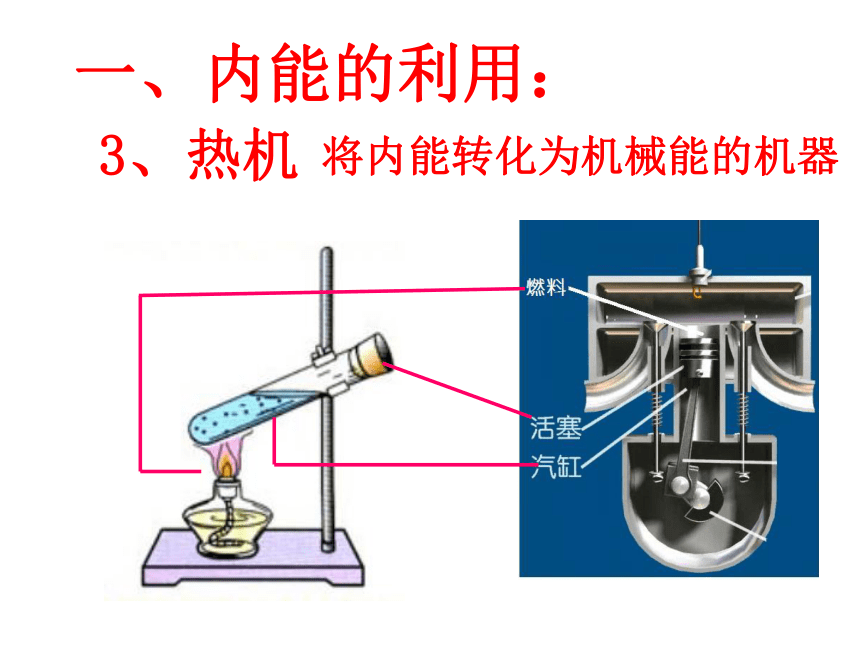

一、内能的利用：
3、热机
将内能转化为机械能的机器
热机的种类
蒸气机、内燃机、汽轮机、
喷气发动机、火箭等

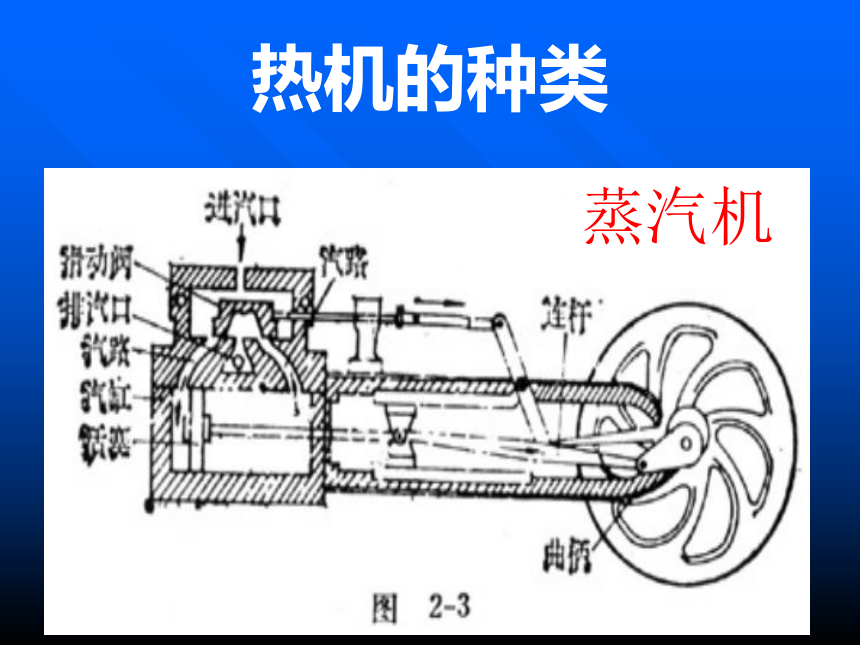

蒸汽机

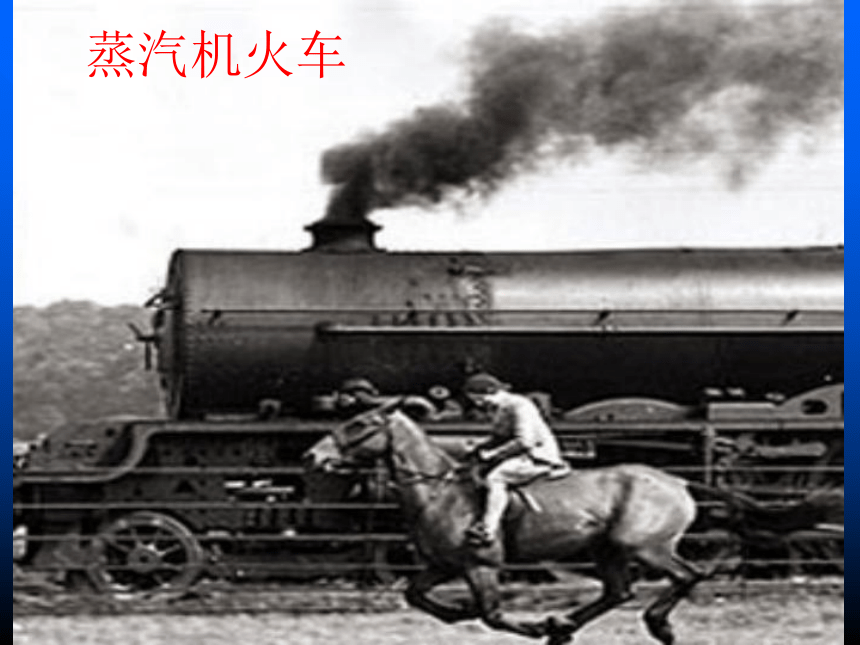

蒸汽机火车

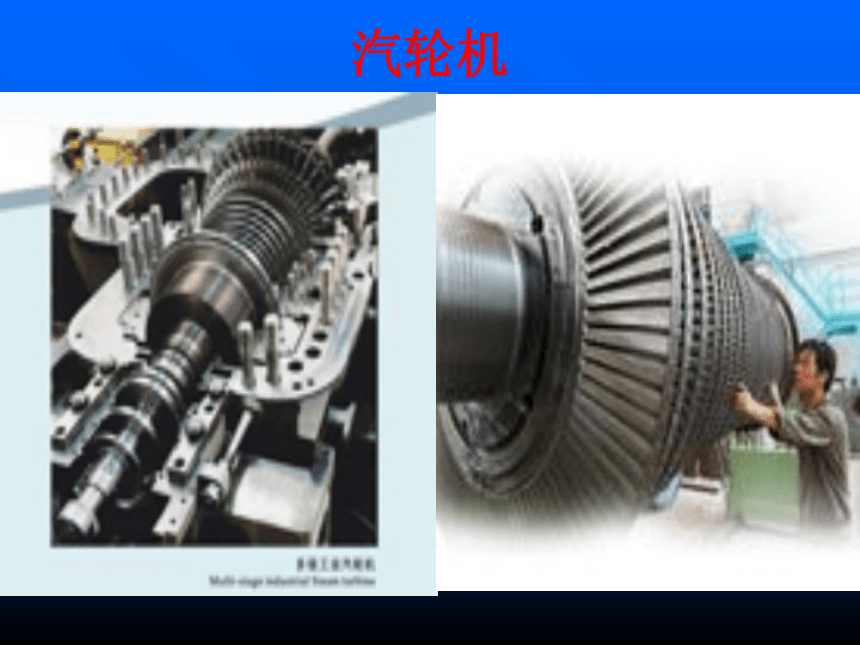

汽轮机

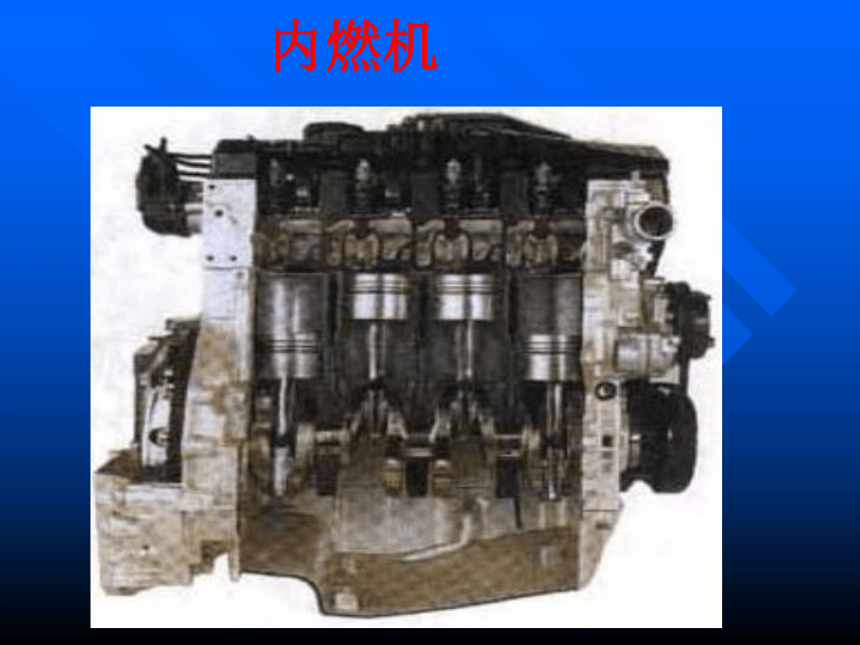

内燃机
内燃机
飞机上的喷气发动机
火箭上的喷气发动机
二、内燃机种类
(1)汽油机
(2)柴油机
内燃机工作时，
活塞在汽缸内上下
往复运动。当活塞
由汽缸的一端运动
到另一端的过程，
叫做一个冲程。
多数内燃机都
是由吸气、压缩、
做功、排气四个冲
程的不断循环来保
证连续工作的。
吸气
压缩
做功
排气
1、在四个冲程中，哪些冲程发生
了能量的转化？
2、哪个冲程使汽车获得了动力？
3、哪个冲程排出了汽车的尾气？
2、柴油机的构造
喷油嘴
进气门
活塞
连杆
排气门
气缸
曲轴
火花塞
在压缩冲程末尾，火花塞产生电火花，使燃料猛烈燃烧，产生高温高压的燃气，推动活塞向下运动，并通过连杆带动曲轴转动。
在压缩冲程末，从喷油嘴喷出的雾状柴油遇到热空气立即猛烈燃烧，产生高温高压的燃气，推动活塞向下运动，并通过连杆带动曲轴转动。
点火方式：
压燃式
点火方式：
引燃式
柴油机
汽油机
试一试
1、现代汽车的发动机一般都是四冲程内燃机，其四个冲程如图所示，其中做功冲程是（　　）
　
A．
B．
C．
D．
试一试
2、一运载火箭在加速升空过程中，由
能转化成
能．
3、一柴油机的转速是3000r/min，它1秒钟对外做功
次，它完成吸气冲程时，吸入气缸里的物质是
．
试一试
4、宏观的热现象如果用微观的分子运动理论去分析，常常会得到全新的认识．以下说法不正确的是（　　）
　
A．
水的汽化速度与温度有关，温度越高水分子运动越快，“外逃”到空气中的速度就越快
　
B．
冰直接变成水蒸气属于升华现象，冰块内部的水分子并未停止运动，一段时间后，冰中的水分子“悄悄外逃”到空气中了
　
C．
气体能够被压缩说明分子间存在间隙
　
D．
固体或液体物质不会自动缩小体积说明组成它们的分了间不存在引力
